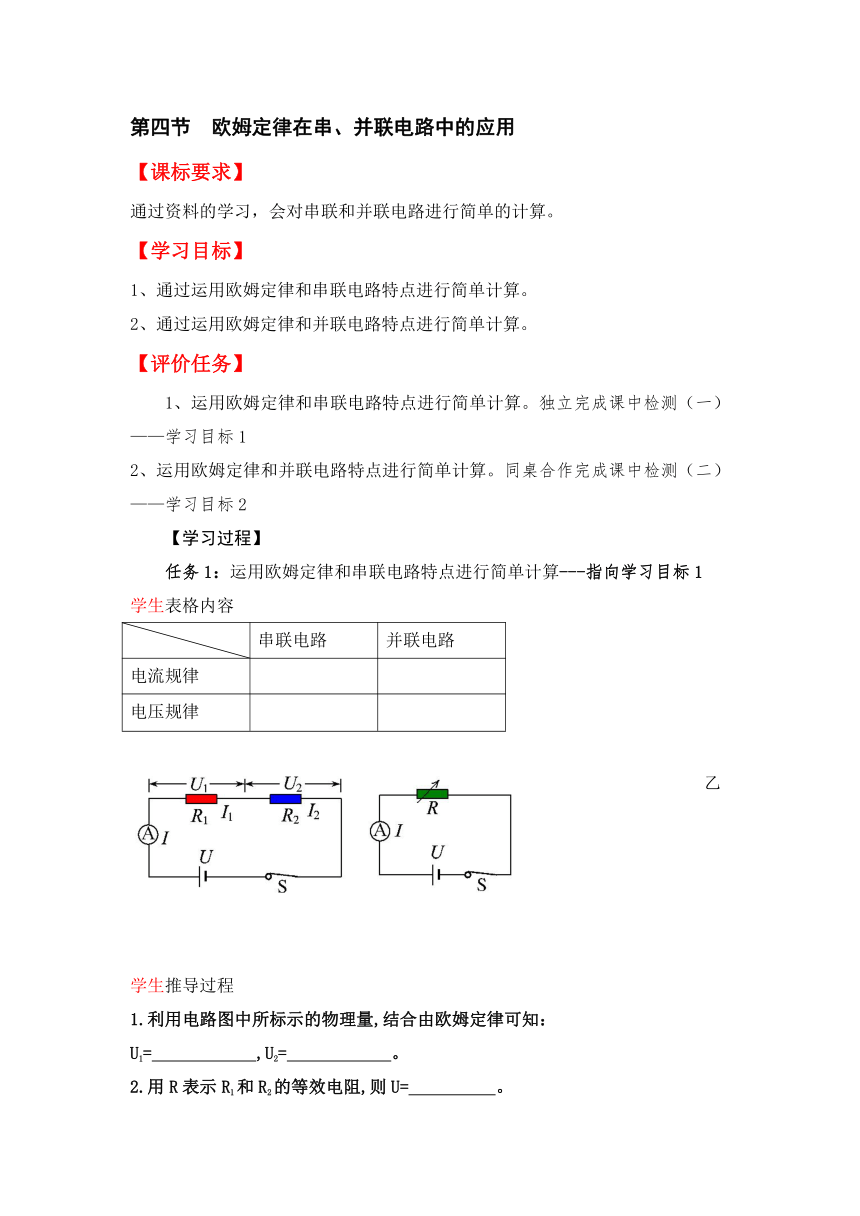

歐姆定律在串、并聯電路中的應用
【課標要求】
通過資料的學習，會對串聯和并聯電路進行簡單的計算。
【學習目標】
通過運用歐姆定律和串聯電路特點進行簡單計算。
2、通過運用歐姆定律和并聯電路特點進行簡單計算。
【評價任務】
1、運用歐姆定律和串聯電路特點進行簡單計算。獨立完成課中檢測（一）——學習目標1
2、運用歐姆定律和并聯電路特點進行簡單計算。同桌合作完成課中檢測（二）——學習目標2
【學習過程】
任務1：運用歐姆定律和串聯電路特點進行簡單計算---指向學習目標1
學生表格內容
串聯電路 并聯電路
電流規律
電壓規律
乙
學生推導過程
1.利用電路圖中所標示的物理量,結合由歐姆定律可知：
U1=　　　　　　,U2=　　　　　　。
2.用R表示R1和R2的等效電阻,則U=　　　　　。

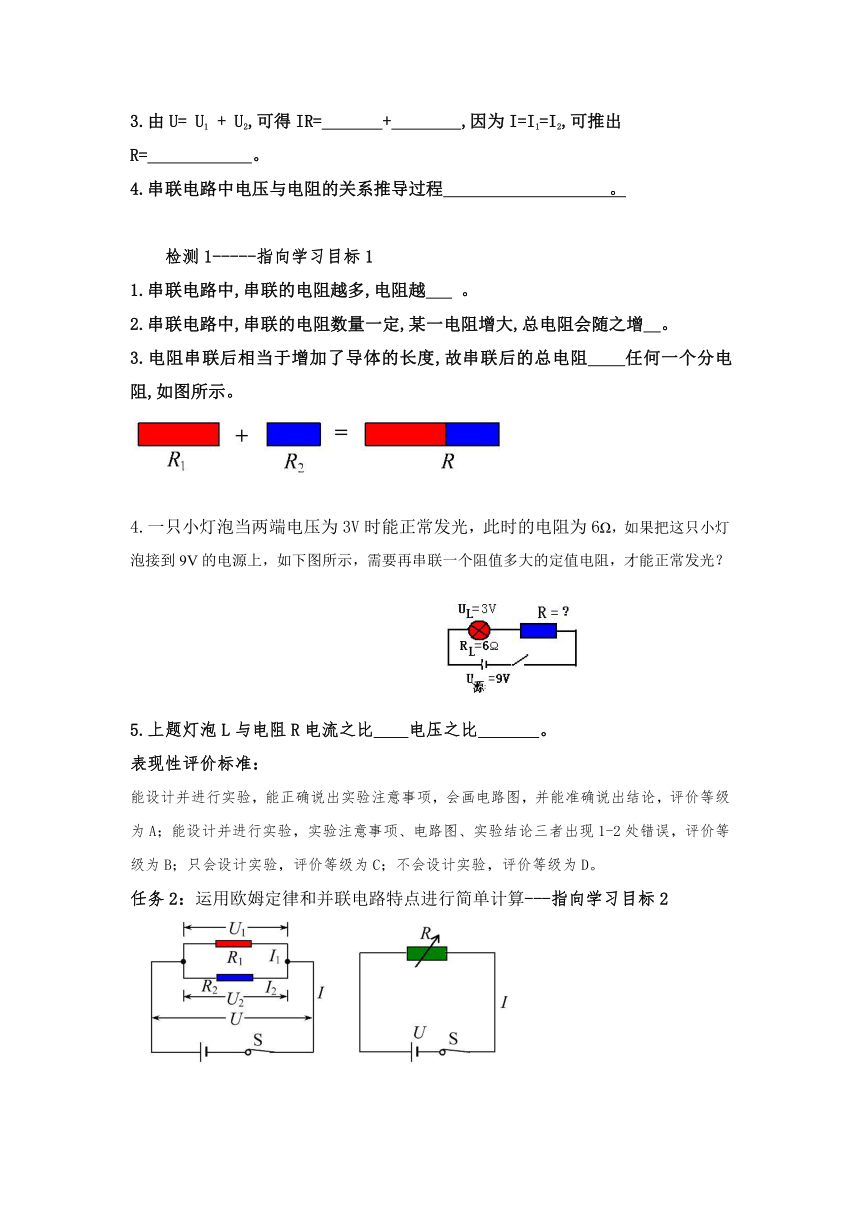

3.由U= U1 + U2,可得IR=　　 +　　　 ,因為I=I1=I2,可推出R=　　　　　　。
4.串聯電路中電壓與電阻的關系推導過程 。
檢測1-----指向學習目標1
1.串聯電路中,串聯的電阻越多,電阻越 。
2.串聯電路中,串聯的電阻數量一定,某一電阻增大,總電阻會隨之增 。
3.電阻串聯后相當于增加了導體的長度,故串聯后的總電阻 任何一個分電阻,如圖所示。
4.一只小燈泡當兩端電壓為3V時能正常發光，此時的電阻為6Ω，如果把這只小燈泡接到9V的電源上，如下圖所示，需要再串聯一個阻值多大的定值電阻，才能正常發光？
5.上題燈泡L與電阻R電流之比 電壓之比 。
表現性評價標準：
能設計并進行實驗，能正確說出實驗注意事項，會畫電路圖，并能準確說出結論，評價等級為A；能設計并進行實驗，實驗注意事項、電路圖、實驗結論三者出現1-2處錯誤，評價等級為B；只會設計實驗，評價等級為C；不會設計實驗，評價等級為D。
任務2：運用歐姆定律和并聯電路特點進行簡單計算---指向學習目標2
學生推導：利用電路圖中所標示的物理量,結合由歐姆定律可知
1.結合電路圖中所標示的物理量,由歐姆定律可知：
I1=　　　　　　　,I2=　　　　　　　　　。
2.用R表示R1和R2的等效電阻,則I=　　　　　。
3.由I=I1+I2 ，U = U1=U2可得 =　　　　　。
4.并聯電路中電流與電阻的關系推導過程 。
檢測2-----指向學習目標2
1.并聯電路中,并聯的電阻越多,總電阻越 。
2.并聯電路中,并聯的電阻數量一定,某一電阻增大,總電阻會隨之增 。
3.電阻并聯后相當于增加了導體的橫截面積,故并聯后的總電阻任 何一個分電阻,如圖所示。
4.兩個電阻并聯：
5.如圖所示的電路中,R1=6Ω,R2=12Ω,電流表示數為0.4A,則A、B兩端的電壓為　　　V。
6.上題燈電阻R1與電阻R2電流之比 電壓之比 。
【方法提煉】以上實驗探究過程用到的物理方法為：
表現性評價標準：
能設計并進行實驗，能正確說出實驗注意事項，會畫電路圖，并能準確說出結論，評價等級為A；能設計并進行實驗，實驗注意事項、電路圖、實驗結論三者出現1-2處錯誤，評價等級為B；只會設計實驗，評價等級為C；不會設計實驗，評價等級為D。
【課堂檢測】
一、選擇題
1.兩個阻值分別為6Ω和3Ω的電阻,串聯接在9 V的電源兩端,閉合開關后,電路中的電流為(　　)
A.6 A B.3 A
C.1 A D.0.5 A
2.如圖所示,R1=5Ω,R2=10Ω,則電壓表、示數之比是(　　)
A.1∶2 B.2∶1
C.1∶3 D.3∶1
3.如圖所示,電源電壓不變,R1=3Ω。若只閉合S1時,電流表的示數為1.5A,同時閉合S1、S2時,電流表的示數為2A,則R2的電阻為(　　)
A.9Ω　　　B.6Ω　　　C.4Ω　　　D.3Ω
二、填空題
4.在測量小燈泡電阻的實驗中,因缺少電壓表,小軍利用兩個電流表和一個已知阻值為10Ω的電阻R0,同樣測出了小燈泡的電阻,原理如圖甲所示。小軍讀出電流表的示數為0.3A,而電流表的示數如圖乙所示,則小燈泡L兩端的電壓為　　　V,電阻為　　　Ω。
（選做題）
5.(2012·綏化中考)如圖所示,若甲、乙均為電壓表時,閉合開關S,則兩電壓表的讀數U甲∶U乙=3∶2。若甲、乙均為電流表時,斷開開關S,兩電流表的讀數為
I甲∶I乙=　　　　,R1∶R2=　　　　。
6.張陽在探究電阻上的電流跟兩端電壓的關系時,用記錄的實驗數據作出了如圖所示的U-I圖像,則a的電阻值為　　　Ω,將a、b串聯接在電壓為3V的電源上,電路中電流為　　　A。
三、計算題
7、如圖所示，R1 =20 Ω，滑動變阻器R2最大阻值為80 Ω，電路接在電壓為6 V電路中，當滑片P由最左端滑到最右端時，電壓表示數由6 V變化為1.2 V，則電流表示數變化范圍是多少？當滑片P在最右端時串聯電路的電阻多大？
8、如圖所示，R2=20Ω，電流表的示數為0.6 A，電壓表的示數為12V。
求：（1）R1的阻值；
　　（2）并聯電路總電流I ；
（3）并聯電路總電阻R。
【紙筆性評價標準】：能正確完成必做題，能獨立對各題進行解釋。
分層評價：每組①②號：能正確完成所有必答題，并能流利的解釋，評價等級為A;結果正確達到4/5個以上，評價等級為B;結果正確3/5個及以上評價等級為C。每組③④號：能正確完成4/5，評價等級為A;結果正確達到3/5個以上，評價等級為B。
