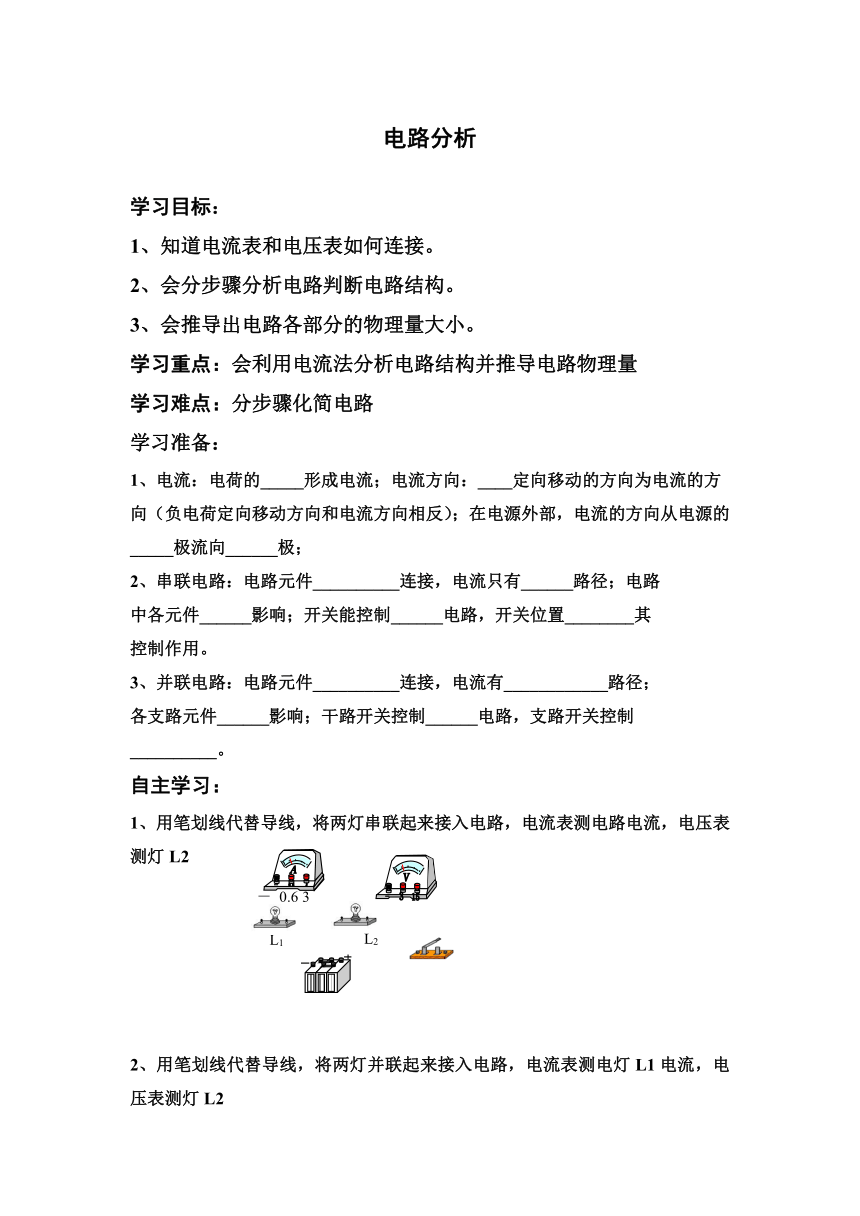

電路分析
學習目標：
1、知道電流表和電壓表如何連接。
2、會分步驟分析電路判斷電路結構。
3、會推導出電路各部分的物理量大小。
學習重點：會利用電流法分析電路結構并推導電路物理量
學習難點：分步驟化簡電路
學習準備：
1、電流：電荷的_____形成電流；電流方向：____定向移動的方向為電流的方向（負電荷定向移動方向和電流方向相反）；在電源外部，電流的方向從電源的_____極流向______極；
2、串聯電路：電路元件__________連接，電流只有______路徑；電路
中各元件______影響；開關能控制______電路，開關位置________其
控制作用。
3、并聯電路：電路元件__________連接，電流有____________路徑；
各支路元件______影響；干路開關控制______電路，支路開關控制
__________。
自主學習：
(
－
0.6 3
L
2
L
1
)1、用筆劃線代替導線，將兩燈串聯起來接入電路，電流表測電路電流，電壓表測燈L2

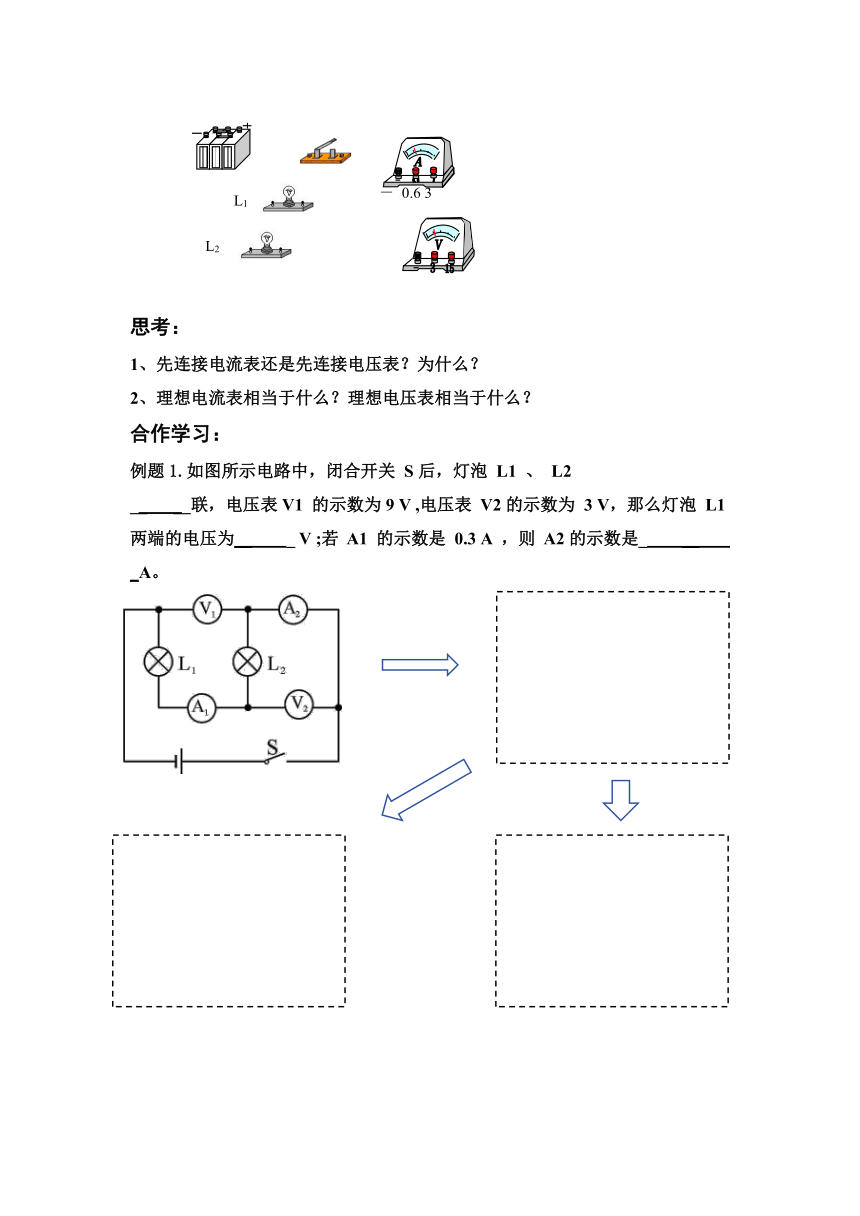

2、用筆劃線代替導線，將兩燈并聯起來接入電路，電流表測電燈L1電流，電壓表測燈L2
(
－
0.6 3
L
2
L
1
)
思考：
1、先連接電流表還是先連接電壓表？為什么？
2、理想電流表相當于什么？理想電壓表相當于什么？
合作學習：
例題1.如圖所示電路中，閉合開關 S后，燈泡 L1 、 L2
__ __聯，電壓表V1 的示數為9 V ,電壓表 V2的示數為 3 V，那么燈泡 L1兩端的電壓為__ _ V ;若 A1 的示數是 0.3 A ，則 A2的示數是_ __ _A。
例2、如圖所示電路，電源電壓恒定不變，閉合開關S后，電流表A1的示數為0.2A，電壓表V1的示數為2V，電壓表V2示數6V.
（1）電阻R1和電阻R2的連接方式是 。
（2）通過R2的電流為 ，通過A2的電流為 ，R1兩端電壓為 。R2兩端電壓為 。
學習總結：
自我練習
1．如圖所示，開關S閉合，兩個燈均正常發光，電流表A1的示數為0.8A，電流表A2的示數為0.5A，電壓表的示數為8V．下列判斷不正確的是（　　）
A．通過燈L1的電流為0.3 A
B．燈L1兩端的電壓為8V
C．燈L2兩端的電壓為8 V
D．電源兩端的電壓為16 V
2、在圖a所示電路中，當閉合開關后，兩個電壓表指針偏轉均為圖b所示，則電阻R1和R2兩端的電壓分別為：
A. 4.8V，1.2V；　　B. 6V，1.2V；　　C. 1.2V，6V； D. 1.2V，4.8V.
3、如右上圖所示電路，開關S閉合后，電壓表V1的示數為3.8V，V2的示數為6V。則燈L1兩端電壓和電源電壓分別是（ ）
A．2.2V 6V B．3.8V 6V
C．2.2V 3.8V D．6V 2.2V
4、如圖所示的電路中,燈泡L1和L2是　　　　(選填“串聯”或“并聯”)連接的,其中電壓表V1測量　　　兩端的電壓,電壓表V2測量　　　　　兩端的電壓。
5、在如圖所示的電路中,燈泡L1和L2是　　　　(選填“串聯”或“并聯”)連接的,其中電流表A1測量通過______　的電流,電流表A2測量通過　　　　的電流。
6.如圖所示,已知電源電壓是3 V,閉合開關S后,電壓表的示數是2 V,L1和L2是　　　　(選填“串聯”或“并聯”)連接的則L2兩端的電壓是　　　　　。
