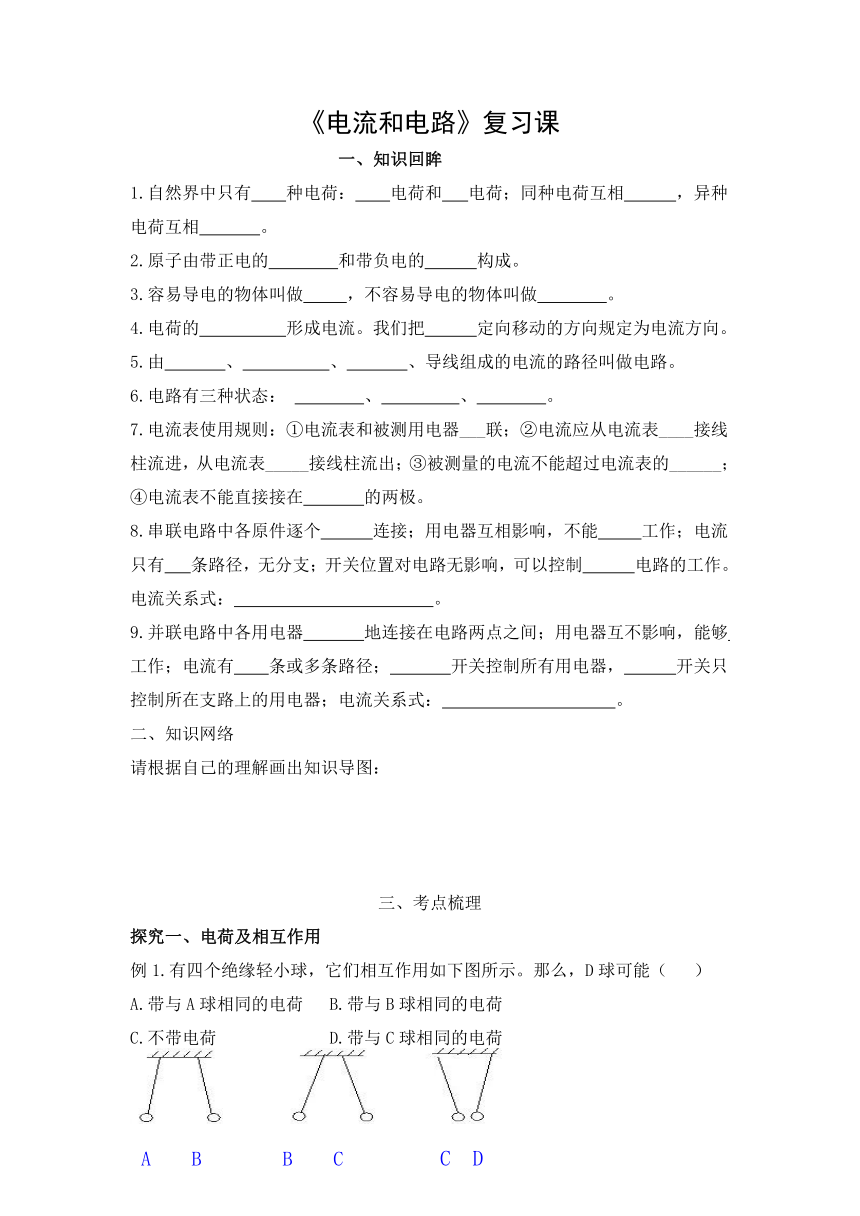

《電流和電路》復習課
一、知識回眸
1.自然界中只有 種電荷： 電荷和 電荷；同種電荷互相 ，異種電荷互相 。
2.原子由帶正電的 和帶負電的 構成。
3.容易導電的物體叫做 ，不容易導電的物體叫做 。
4.電荷的 形成電流。我們把 定向移動的方向規定為電流方向。
5.由 、 、 、導線組成的電流的路徑叫做電路。
6.電路有三種狀態： 、 、 。
7.電流表使用規則：①電流表和被測用電器___聯；②電流應從電流表____接線柱流進，從電流表_____接線柱流出；③被測量的電流不能超過電流表的______；④電流表不能直接接在 的兩極。
8.串聯電路中各原件逐個 連接；用電器互相影響，不能 工作；電流只有 條路徑，無分支；開關位置對電路無影響，可以控制 電路的工作。電流關系式： 。
9.并聯電路中各用電器 地連接在電路兩點之間；用電器互不影響，能夠 工作；電流有 條或多條路徑； 開關控制所有用電器， 開關只控制所在支路上的用電器；電流關系式： 。
二、知識網絡
請根據自己的理解畫出知識導圖：
三、考點梳理
探究一、電荷及相互作用
例1.有四個絕緣輕小球，它們相互作用如下圖所示。那么，D球可能（ ）
A.帶與A球相同的電荷 B.帶與B球相同的電荷
(
A B B
C
C
D
)C.不帶電荷 D.帶與C球相同的電荷

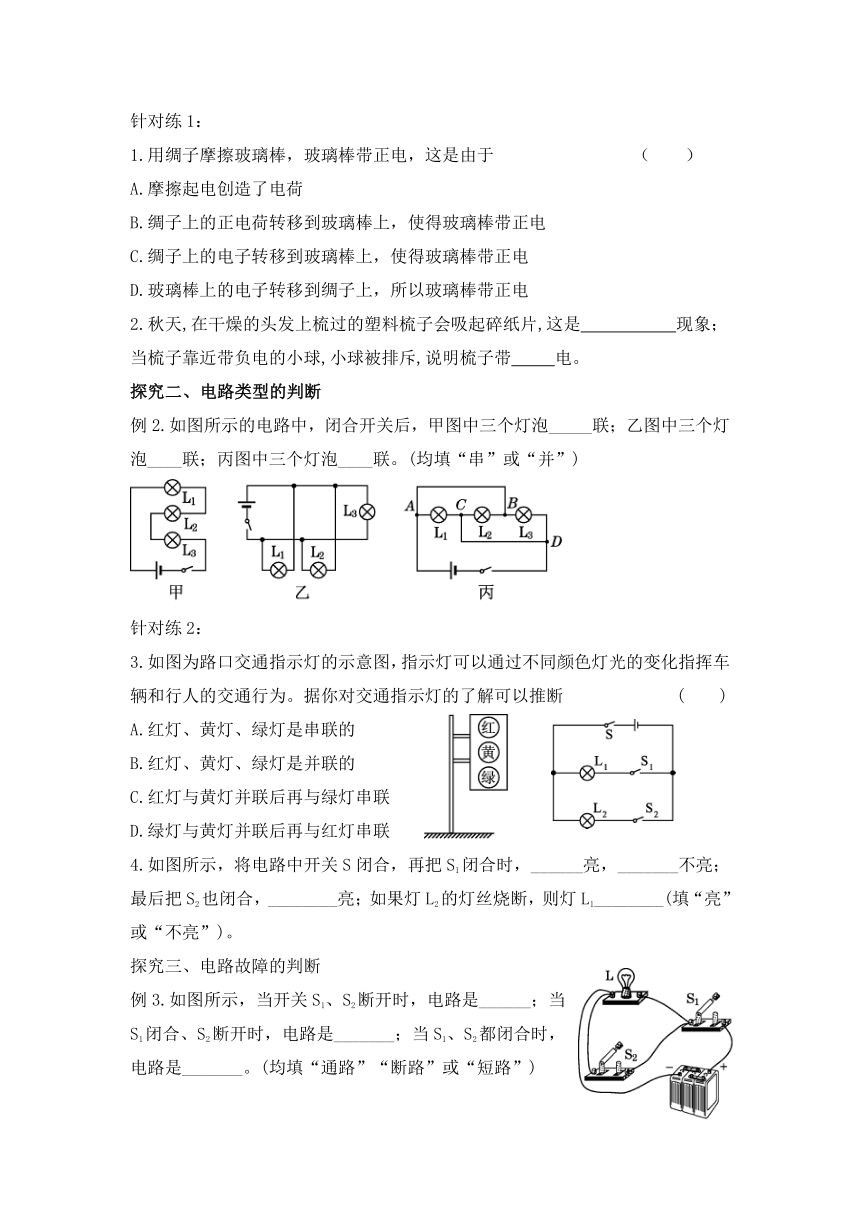

針對練1：
1.用綢子摩擦玻璃棒，玻璃棒帶正電，這是由于 （ ）
A.摩擦起電創造了電荷
B.綢子上的正電荷轉移到玻璃棒上，使得玻璃棒帶正電
C.綢子上的電子轉移到玻璃棒上，使得玻璃棒帶正電
D.玻璃棒上的電子轉移到綢子上，所以玻璃棒帶正電
2.秋天,在干燥的頭發上梳過的塑料梳子會吸起碎紙片,這是　 現象；當梳子靠近帶負電的小球,小球被排斥,說明梳子帶　 　電。
探究二、電路類型的判斷
例2.如圖所示的電路中，閉合開關后，甲圖中三個燈泡_____聯；乙圖中三個燈泡____聯；丙圖中三個燈泡____聯。(均填“串”或“并”)
針對練2：
3.如圖為路口交通指示燈的示意圖，指示燈可以通過不同顏色燈光的變化指揮車輛和行人的交通行為。據你對交通指示燈的了解可以推斷 (　　)
A.紅燈、黃燈、綠燈是串聯的
B.紅燈、黃燈、綠燈是并聯的
C.紅燈與黃燈并聯后再與綠燈串聯
D.綠燈與黃燈并聯后再與紅燈串聯
4.如圖所示，將電路中開關S閉合，再把S1閉合時，______亮，_______不亮；最后把S2也閉合，________亮；如果燈L2的燈絲燒斷，則燈L1________(填“亮”或“不亮”)。
探究三、電路故障的判斷
例3.如圖所示，當開關S1、S2斷開時，電路是______；當S1閉合、S2斷開時，電路是_______；當S1、S2都閉合時，電路是_______。(均填“通路”“斷路”或“短路”)

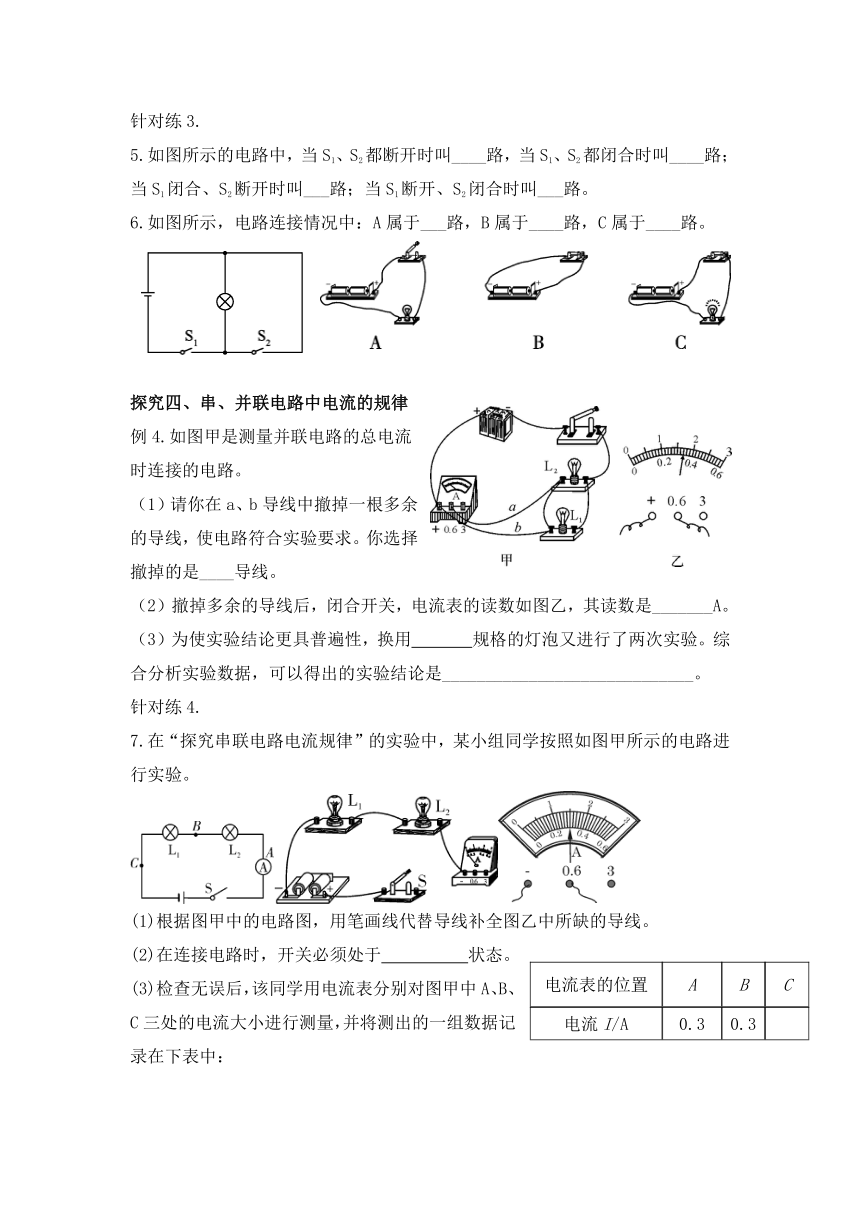

針對練3.
5.如圖所示的電路中，當S1、S2都斷開時叫____路，當S1、S2都閉合時叫____路；當S1閉合、S2斷開時叫___路；當S1斷開、S2閉合時叫___路。
6.如圖所示，電路連接情況中：A屬于___路，B屬于____路，C屬于____路。
探究四、串、并聯電路中電流的規律
例4.如圖甲是測量并聯電路的總電流時連接的電路。
（1）請你在a、b導線中撤掉一根多余的導線，使電路符合實驗要求。你選擇撤掉的是____導線。
（2）撤掉多余的導線后，閉合開關，電流表的讀數如圖乙，其讀數是_______A。
（3）為使實驗結論更具普遍性，換用 規格的燈泡又進行了兩次實驗。綜合分析實驗數據，可以得出的實驗結論是_____________________________。
針對練4.
7.在“探究串聯電路電流規律”的實驗中，某小組同學按照如圖甲所示的電路進行實驗。
(1)根據圖甲中的電路圖，用筆畫線代替導線補全圖乙中所缺的導線。
電流表的位置 A B C
電流I/A 0.3 0.3
(2)在連接電路時，開關必須處于　 　狀態。
(3)檢查無誤后，該同學用電流表分別對圖甲中A、B、C三處的電流大小進行測量，并將測出的一組數據記錄在下表中：

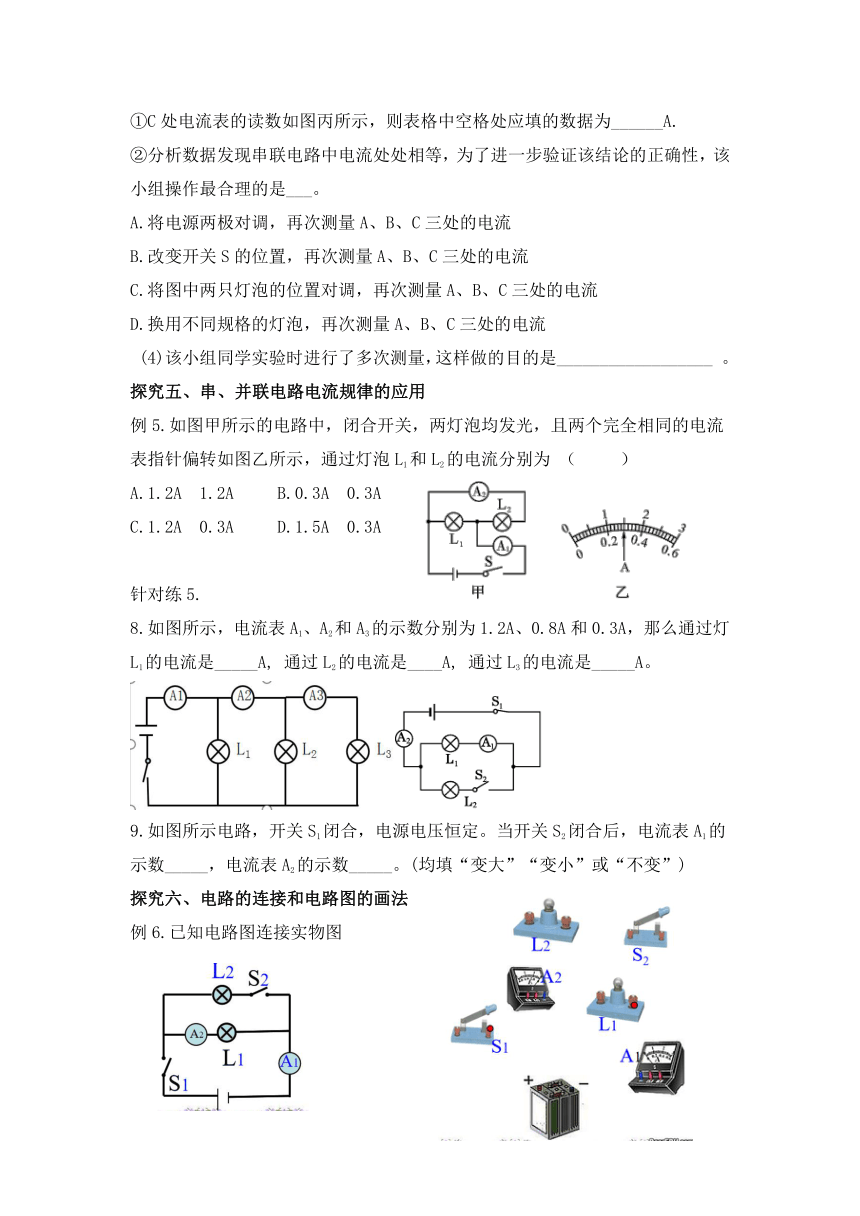

①C處電流表的讀數如圖丙所示，則表格中空格處應填的數據為______A.
②分析數據發現串聯電路中電流處處相等，為了進一步驗證該結論的正確性，該小組操作最合理的是___。
A.將電源兩極對調，再次測量A、B、C三處的電流
B.改變開關S的位置，再次測量A、B、C三處的電流
C.將圖中兩只燈泡的位置對調，再次測量A、B、C三處的電流
D.換用不同規格的燈泡，再次測量A、B、C三處的電流
(4)該小組同學實驗時進行了多次測量，這樣做的目的是__________________ 。
探究五、串、并聯電路電流規律的應用
例5.如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉如圖乙所示，通過燈泡L1和L2的電流分別為 （ ）
A.1.2A 1.2A B.0.3A 0.3A
C.1.2A 0.3A D.1.5A 0.3A
針對練5.
8.如圖所示，電流表A1、A2和A3的示數分別為1.2A、0.8A和0.3A，那么通過燈L1的電流是_____A, 通過L2的電流是____A, 通過L3的電流是_____A。
9.如圖所示電路，開關S1閉合，電源電壓恒定。當開關S2閉合后，電流表A1的示數_____，電流表A2的示數_____。(均填“變大”“變小”或“不變”)
探究六、電路的連接和電路圖的畫法
例6.已知電路圖連接實物圖
針對練6.
10.按如圖甲所示的電路圖，用鉛筆畫線代替導線把圖乙所示實物連接起來。
11.已知電路畫電路圖
五、課堂反饋
1.一只普通白熾燈正常發光時通過的電流約為 （ ）
A. 200 A B. 20 A C. 0.2 A D.20 mA
2.在我們的生活和生產中，經常要對物體進行分類.如以下物品可分為兩類：①鉛筆芯、鋁質易拉罐、銅導線，②塑料筆套、橡皮、食鹽。這兩類物品分別屬于
（ ）
A.導體和絕緣體 B.金屬和非金屬 C.磁性材料和非磁性材料 D.晶體和非晶體
3.關于串聯電路和并聯電路，下列說法中正確的是 ( )
A.兩燈泡串聯在電路中，閉合開關時，離電源正極最近的燈泡先亮
B.馬路上的路燈總是同時亮，同時熄滅，它們一定是串聯的
C.教室里的電燈是并聯連接的
D.若一個開關能同時控制兩盞燈，它們一定是串聯的
4.兩個相同的驗電器A和B，A帶正電，B不帶電，用金屬棒把A、B連接起來后如圖 （ ）
A.A中的正電荷通過棒流向B,B帶正電
B.B中的電子通過棒流向A，B帶正電
C.棒中有持續電流從A流向B,使B張角增大
D.棒中有持續電流從B流向A，使A張角先減小后增大
5.如圖所示的電路，閉合開關S，燈泡L1、L2都發光。現將一根導線接在該電路中的某兩個接線柱上，會導致兩燈同時熄滅的是 (　　 )
A.a和b　 B.c和d　 C.e和f　 D.g和h
6.電腦鍵盤清潔器有兩個開關，開關S1只控制照明用的小燈泡L，開關S2只控制吸塵用的電動機M，在如圖所示的四個電路圖中，符合上述要求的是( )
7.恐怖分子在公共場所安裝了定時炸彈，其引爆裝置如圖所示，起爆前定時開關S是閉合的，當設定起爆時間一到，定時開關S會自動斷開。為使引爆裝置停止工作，拆彈專家應在圖_____(選填“a”或“b”)處剪斷導線。拆除前起爆器上_____(選填“有”或“沒有”)電流通過。
8.在“用電流表測電流”的實驗中,某同學設計了如圖a所示的電路。當開關都閉合后兩燈都發光,兩個電流表的指針?biāo)肝恢镁鐖Db所示,則通過燈L2的電流為　 A；若S2斷開,通過燈L1的電流為　 A,電流表A1的示數　 (選填“變大”“不變”或“變小”)。
9.小明等3人實驗小組用如圖所示的電路來探究并聯電路中電流的關系，其實驗過程如下：
（1）把電流表分別接入到電路中A、B、C處，將第一次測出的電流填入下表：
（2）為了防止個別偶然因素的影響，他們采用了以下兩種方法之一來重復實驗，完成了第二次和第三次測量。
方法一：改變電源電壓
方法二：更換其中一條支路中的燈泡(規格不同)
請你根據他們的實驗步驟和有關數據回答下列問題.
①拆接電路時，開關必須_____。
②上面設計的表格中存在的不足之處是_______________。
③表格補充完整后，通過對上面數據的分析可知：后面兩次實驗是采用方法____來進行的.實驗的結論是：并聯電路中干路的電流等于_____________________。
某同學要在探究并聯電路電流規律的實驗，圖甲所示是其實驗電路圖。
（1）若要測量干路電流，則電流表應接在甲圖中的___點。
（2）該同學在測量A處的電流時，發現電流表的指針偏轉如圖乙所示，原因是__________________；在排除故障后，電流表的示數如圖丙所示，則電流表的示數為____A。
（3）小亮同學在實驗中用了兩盞規格相同的燈泡完成了一次實驗并得出結論：在并聯電路中，干路電流等于各支路電流之和，且各支路的電流相等。請你指出小亮在探究過程中的兩點不妥之處：①_________________________；
② 。
B．查一查（要求：每組最先完成的同學交給老師檢查，然后該同學檢查本組其他同學的完成情況）
C．思一思：
1．通過這節課，我們掌握哪些知識？
2.還有哪些不懂的地方？
D.評一評：（分“優”“良”“一般”評價導學案完成的情況，自我評價完成后交給學科組長，學科組長檢查評價完全組最后交給教師檢查并評價。）
自我評價：_____小組評價：_______教師評價：________
