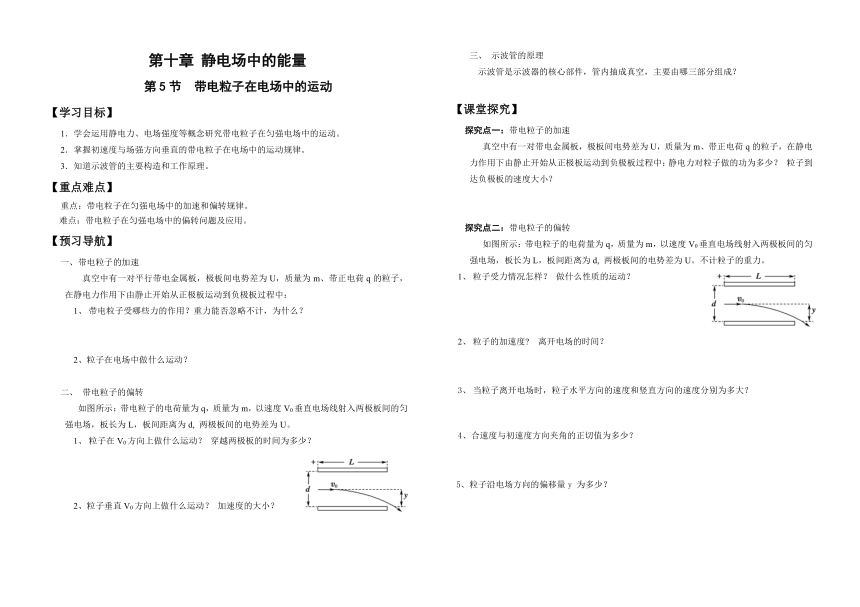

第十章 靜電場中的能量
第5節 帶電粒子在電場中的運動
【學習目標】
1．學會運用靜電力、電場強度等概念研究帶電粒子在勻強電場中的運動。
2．掌握初速度與場強方向垂直的帶電粒子在電場中的運動規律。
3．知道示波管的主要構造和工作原理。
【重點難點】
重點：帶電粒子在勻強電場中的加速和偏轉規律。
難點：帶電粒子在勻強電場中的偏轉問題及應用。
【預習導航】
一、帶電粒子的加速
真空中有一對平行帶電金屬板，極板間電勢差為U，質量為m、帶正電荷q的粒子，在靜電力作用下由靜止開始從正極板運動到負極板過程中：
帶電粒子受哪些力的作用？重力能否忽略不計，為什么？
2、粒子在電場中做什么運動？
二、 帶電粒子的偏轉
如圖所示：帶電粒子的電荷量為q，質量為m，以速度V0垂直電場線射入兩極板間的勻強電場，板長為L(zhǎng)，板間距離為d, 兩極板間的電勢差為U。
粒子在V0方向上做什么運動？ 穿越兩極板的時間為多少？
2、粒子垂直V0方向上做什么運動？ 加速度的大小？
三、 示波管的原理
示波管是示波器的核心部件，管內抽成真空，主要由哪三部分組成？
【課堂探究】
探究點一：帶電粒子的加速
真空中有一對帶電金屬板，極板間電勢差為U，質量為m、帶正電荷q的粒子，在靜電力作用下由靜止開始從正極板運動到負極板過程中：靜電力對粒子做的功為多少？ 粒子到達負極板的速度大小？
探究點二：帶電粒子的偏轉
如圖所示：帶電粒子的電荷量為q，質量為m，以速度V0垂直電場線射入兩極板間的勻強電場，板長為L(zhǎng)，板間距離為d, 兩極板間的電勢差為U。不計粒子的重力。
粒子受力情況怎樣？ 做什么性質的運動？
粒子的加速度 離開電場的時間？
當粒子離開電場時，粒子水平方向的速度和豎直方向的速度分別為多大？
4、合速度與初速度方向夾角的正切值為多少？
5、粒子沿電場方向的偏移量y 為多少？
【典型例題】
(
U
－
+
)【例1】、如圖所示，一對平行金屬板間電壓為U，氫核（）、氘核（）
氚核（）分別由右孔由靜止釋放，后由左孔射出，則：
⑴ 射出時的動能之比為________________
⑵ 射出時的速度之比為________________
【例2】、如圖所示，質子（）和α粒子(He))，分別以相同的初動能和相同的初速度垂直射入偏轉電場(粒子不計重力)，則這兩個粒子射出電場時的
側位移y之比分別為：__________和______________
【例3】、如圖是示波管的原理圖，它由電子槍、偏轉電極（XX， 和YY， ）、熒光屏三部分組成， 管內抽成真空，給電子槍通電后，如果在偏轉電極XX， 和YY， 都沒有加電壓，電子將打在熒光屏的中心O點。
（1）帶電粒子在____________加速，在________________偏轉。（填部位名稱）
（2）若UYY，>0, 若UXX，=0,則粒子向________板偏移，若UYY，=0, UXX，>0, 則粒子向________板偏移，
【課堂達標】
1．對公式的適用條件，下列說法中正確的是（ ）
A．只適用于勻強電場中，v0＝0的帶電粒子被加速
B．只適用于勻強電場中，粒子運動方向與場強方向平行的情況
C．只適用于勻強電場中，粒子運動方向與場強方向垂直的情況
D．適用于任何電場中，v0＝0的帶電粒子被加速
2． 如圖，P和Q為兩平行金屬板，板間電壓為U，在P板附近有一電子由靜止開始向Q板
運動．關于電子到達Q板時的速率，下列說法正確的是（ ）
A．兩板間距離越大，加速時間越長，獲得的速率就越大
B．兩板間距離越小，加速度越大，獲得的速率就越大
C．與兩板間距離無關，僅與加速電壓U有關
D．以上說法都不正確
3．（多選）如圖所示，一帶電粒子以初速度為v0，方向與極板平行射入一對平行金屬板之間,粒子只受電場力作用，則當粒子離開電場時，下列說法正確的是（ ）
A．當其他條件不變，d增大時，粒子在y方向上偏離的距離將增大
B．當其他條件不變，d增大時，粒子在y方向上偏離的距離將減小
C．當其他條件不變，U增大時，偏轉角度θ將增大
D．當其他條件不變，U增大時，偏轉角度θ將減小
【課后反思】
