第三節 平面鏡成像
學習目標：
1、知道平面鏡，能設計實驗探究“平面鏡成像時像與物的關系”；
2、知道平面鏡成像特點及其應用，會用平面鏡成像特點作圖；
3、了解平面鏡和球面鏡在生活中應用；
4、在觀察和體驗過程中，培養科學態度。
學習重難點：
平面鏡成像特點及其應用。
學習過程：
一、自主學新知
1、平面鏡成像的特點：
平面鏡所成的像是 立的 像，像和物的大小 ，像和物到鏡的距離 ，像和物的連線跟鏡面 ，像與物相對于平面鏡對稱。即：正立、等大、對稱的虛像。
2、依據平面鏡成像特點作圖問題有三類：一是已知物和鏡面畫出像；二是像和鏡面畫出物；三是物和像畫出鏡面。
平面鏡作圖題型：（1）確定虛像的位置；（2）確定發光點的位置；（3）確定光路；（4）確定觀察范圍或光照范圍。
【注意】 ①畫物要用實線；②像、物像連線要用虛線；③鏡面要打上斜線。
二、合作探究新知：
例1、關于平面鏡成像，下列敘述正確的是（ ）。
A、鏡面越大，像就越大
B、物體離平面鏡越近，像就越大
C、物體越大，像也越大
D、平面鏡傾斜一些放置，像變大
例2、如圖是驗證“平面鏡成像特點”的實驗裝置，其中 A為玻璃板前點燃的蠟燭，B為玻璃板后未點燃的蠟燭，外形與 A 完全相同。有關本實驗的說法錯誤的是（ ）。
A、玻璃板應該與桌面垂直
B、將蠟燭靠近玻璃板的同時像也靠近玻璃板
C、眼睛應從 A 一側觀察成像情況
D、蠟燭 A 燃燒較長時間后像仍與蠟燭 B 完全重合
例3、“桂林山水甲天下”，漓江的青山在平靜的水面上清晰地映出“倒影”，則“倒影”是（ ）。
A、青山的影子
B、青山的實像
C、青山倒立的虛像
D、青山正立的虛像

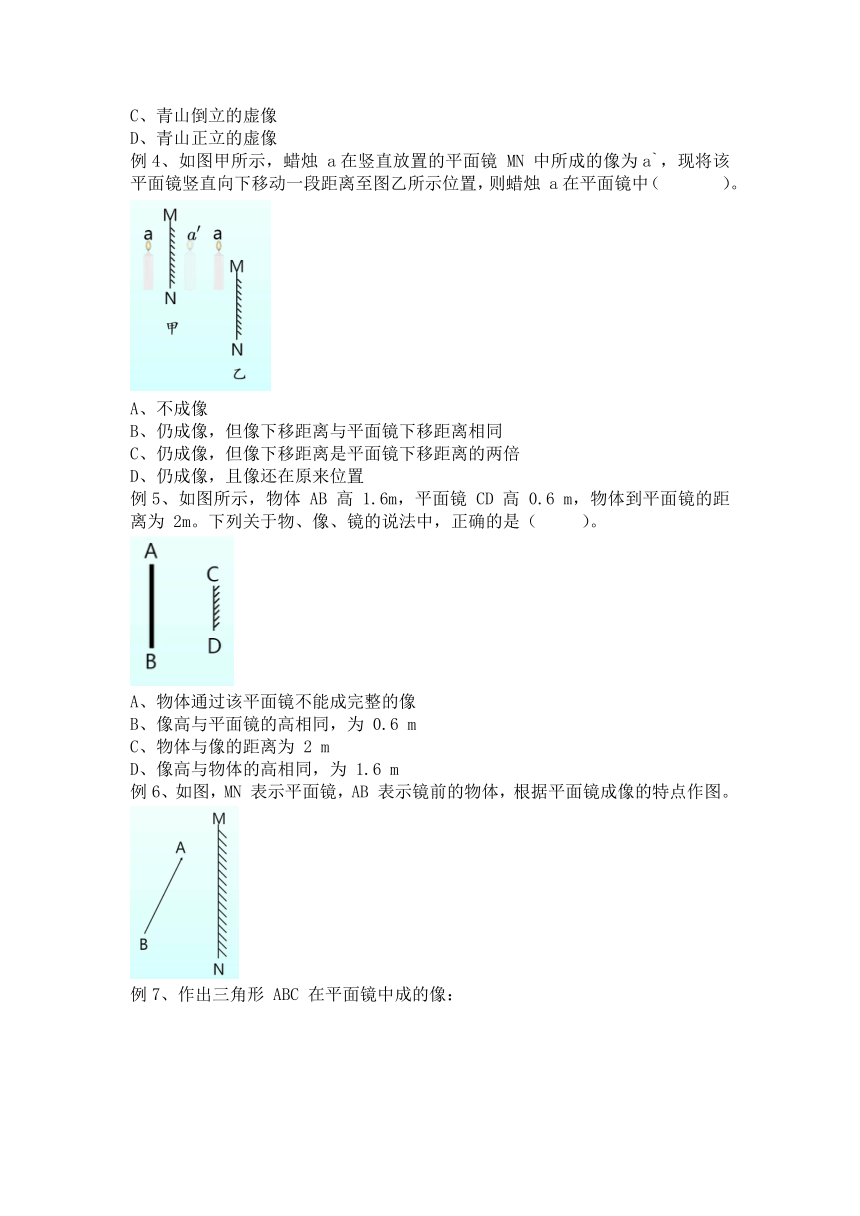

例4、如圖甲所示，蠟燭 a在豎直放置的平面鏡 MN 中所成的像為a`，現將該平面鏡豎直向下移動一段距離至圖乙所示位置，則蠟燭 a在平面鏡中（ ）。
A、不成像
B、仍成像，但像下移距離與平面鏡下移距離相同
C、仍成像，但像下移距離是平面鏡下移距離的兩倍
D、仍成像，且像還在原來位置
例5、如圖所示，物體 AB 高 1.6m，平面鏡 CD 高 0.6 m，物體到平面鏡的距離為 2m。下列關于物、像、鏡的說法中，正確的是（ ）。
A、物體通過該平面鏡不能成完整的像
B、像高與平面鏡的高相同，為 0.6 m
C、物體與像的距離為 2 m
D、像高與物體的高相同，為 1.6 m
例6、如圖，MN 表示平面鏡，AB 表示鏡前的物體，根據平面鏡成像的特點作圖。

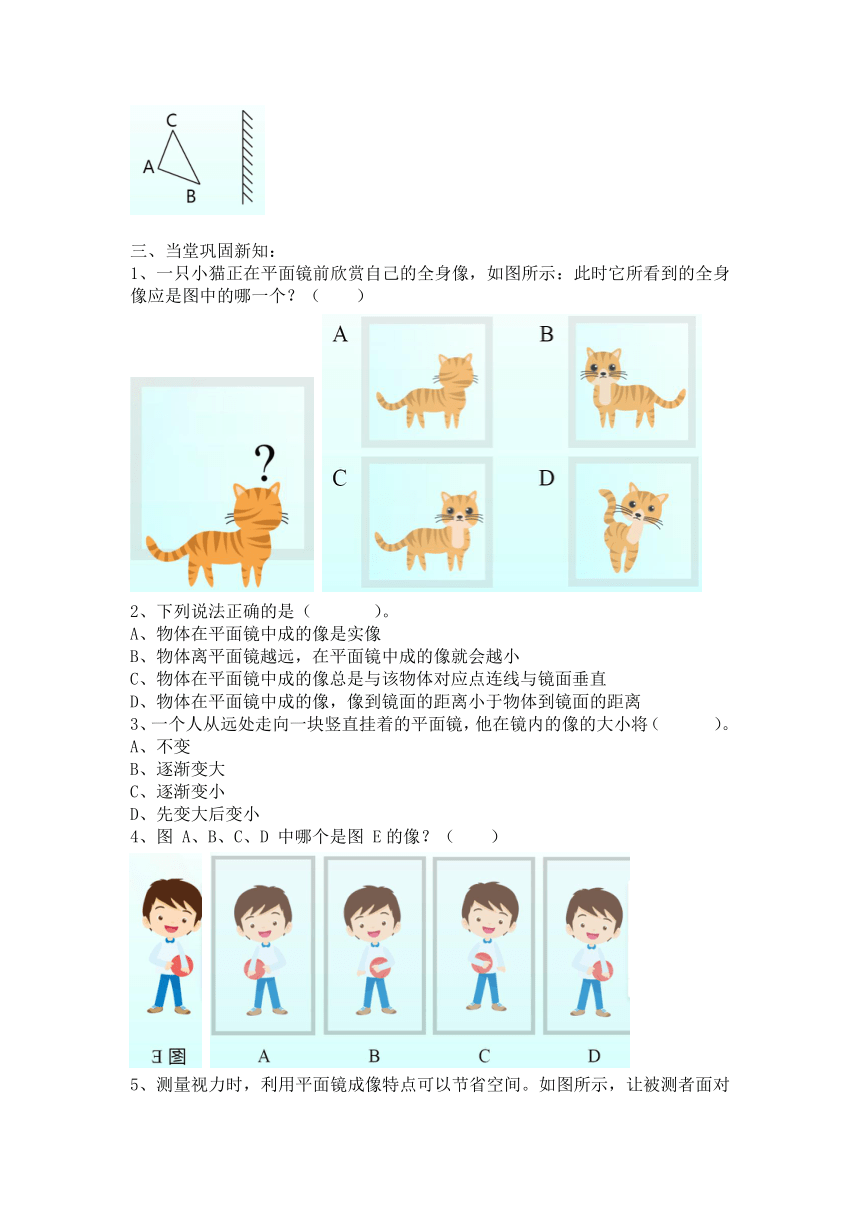

例7、作出三角形 ABC 在平面鏡中成的像：
三、當堂鞏固新知：
1、一只小貓正在平面鏡前欣賞自己的全身像，如圖所示：此時它所看到的全身像應是圖中的哪一個？（ ）
2、下列說法正確的是（ ）。
A、物體在平面鏡中成的像是實像
B、物體離平面鏡越遠，在平面鏡中成的像就會越小
C、物體在平面鏡中成的像總是與該物體對應點連線與鏡面垂直
D、物體在平面鏡中成的像，像到鏡面的距離小于物體到鏡面的距離
3、一個人從遠處走向一塊豎直掛著的平面鏡，他在鏡內的像的大小將（ ）。
A、不變
B、逐漸變大
C、逐漸變小
D、先變大后變小
4、圖 A、B、C、D 中哪個是圖 E的像？（ ）
5、測量視力時，利用平面鏡成像特點可以節省空間。如圖所示，讓被測者面對著鏡子背對視力表，此人看到視力表的像離他的距離是（ ）。
A、不變 B、逐漸變大
C、逐漸變小 D、先變大后變小
6、作出物體 AB 在平面鏡中成的像。
7、小明從平面鏡里看到鏡子對面石英掛鐘和電子鐘所成的像如圖所示，這時的時刻分別對應的是（ ）。
A、02：35和20：01 B、09：25和10：21
C、09：25和10：05 D、02：35和10：05
8、如圖是小華同學探究“平面鏡成像特點”的幾種情境，下列說法正確的是（ ）。
A、若蠟燭 A 距玻璃板 5 cm，則蠟燭B 距蠟燭A也是5cm才能與蠟燭A 的像完全重合
B、若蠟燭A在玻璃板中的像偏低且傾斜，在甲、乙、丙三圖中，則乙圖是產生該現象的原因
C、若在玻璃板與B蠟燭之間放一塊擋光板，則仍能透過玻璃板看到A的像
D、若蠟燭A遠離玻璃板，則蠟燭 A的像將變小
9、如圖所示，a、b 是平面鏡 MN 前一點光源 S 射向鏡面的兩條入射光線，請在圖中標出點光源和像點S`的位置，并完成光路圖（保留作圖痕跡）。
10、如圖所示，是探究平面鏡成像特點實驗裝置。請回答下列問題：
（1）實驗中，使用 （選填“厚玻璃板”或“薄玻璃板”）代替平面鏡進行實驗。
（2）在水平桌面上鋪一張白紙，紙上豎直放置所選玻璃板，把蠟燭 A 放在玻璃板前面，再拿一支外形與 A 相同的蠟燭B 放在玻璃板后面移動，透過玻璃板觀察直到從多個角度看上去都跟蠟燭 A 的像 ，此位置即為像的位置。
（3）蠟燭A 經玻璃板所成的像是 像（選填“虛”或“實”）。
（4）將蠟燭A 向靠近玻璃板的方向移動時，像的大小 （選填“變大”、“變小”或“不變”）。
答案：
例1、C；例2、D；例3、C；例4、D； 例5、D；例6、 ；例7、；
當堂鞏固新知：
1、C；2、C；3、A；4、D；5、C；6、，7、C；8、C；9、；10、（1）薄玻璃；（2）完全重合；（3）虛；（4）不變；
