汽車是現代高科技文明的產物。隨著社會的發展與進步，人們越來越關注環保與創意。讓我們做一名小小汽車工程師，綜合運用所學的科學知識，設計、制作一輛新型創意車模吧!

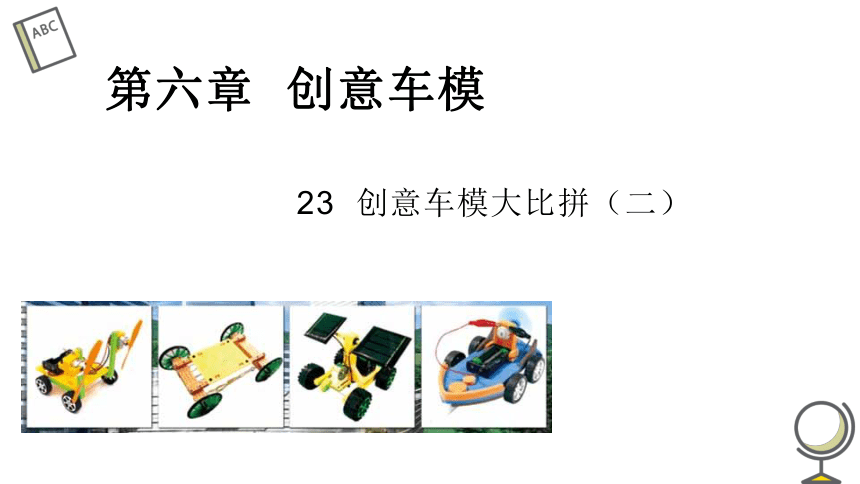

第六章 創意車模
23 創意車模大比拼（二）
制作

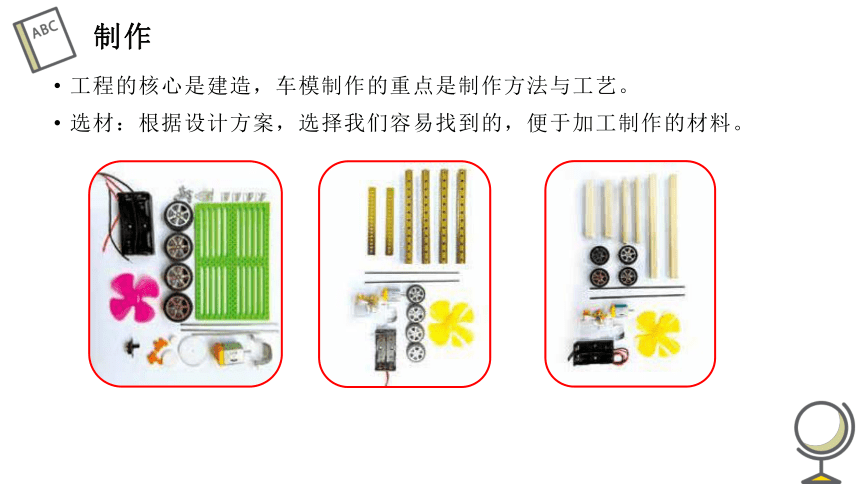

工程的核心是建造，車模制作的重點是制作方法與工藝。

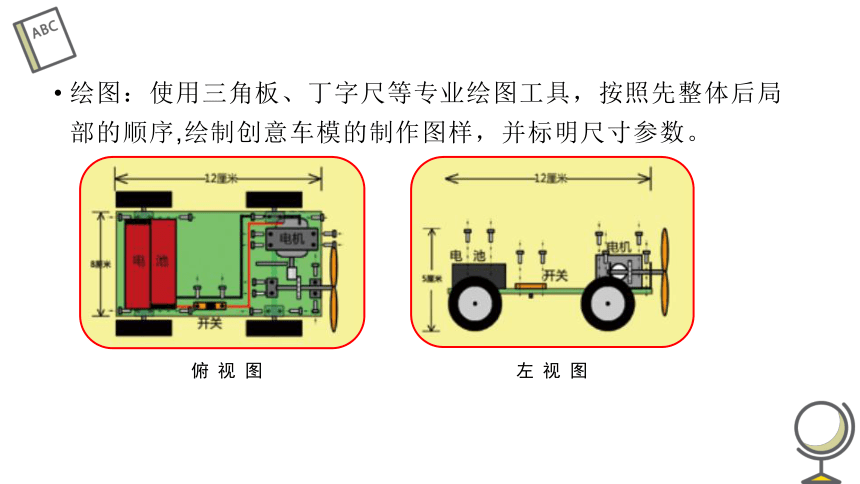

選材：根據設計方案，選擇我們?nèi)菀渍业降模阌诩庸ぶ谱鞯牟牧稀?br/>繪圖：使用三角板、丁字尺等專業繪圖工具，按照先整體后局部的順序,繪制創意車模的制作圖樣，并標明尺寸參數。
俯 視 圖
左 視 圖
繪圖要求：
小組分工合作，分別繪制車模的主視圖、俯視圖和左視圖。必要時，還要繪制關鍵部件的制作圖樣。
制作
根據設計方案和制作圖樣，正確使用制作工具，選擇合適的方法與工藝，加工材料，制作、組裝創意車模。

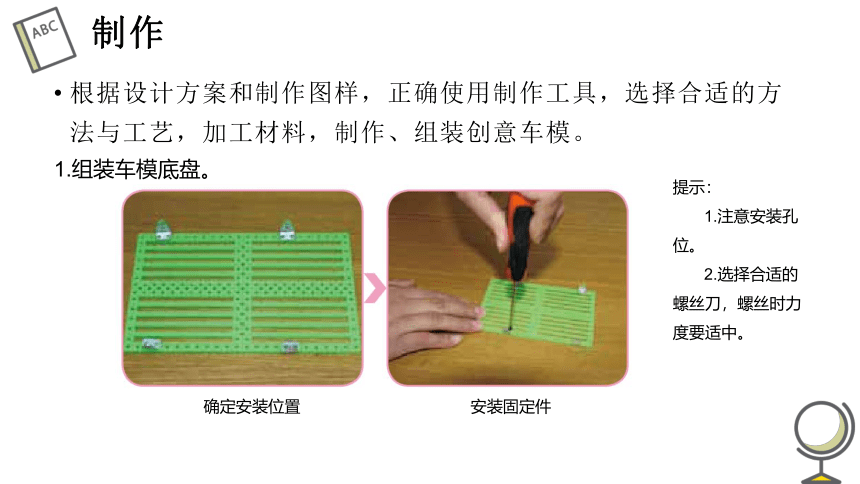

1.組裝車模底盤。
確定安裝位置 安裝固定件
提示：
1.注意安裝孔位。
2.選擇合適的螺絲刀，螺絲時力度要適中。

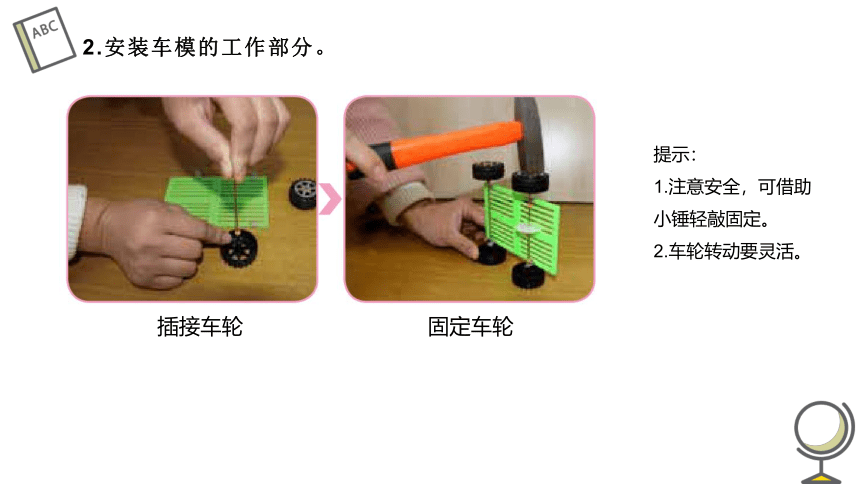

2.安裝車模的工作部分。
插接車輪 固定車輪
提示：
1.注意安全，可借助小錘輕敲固定。
2.車輪轉動要靈活。
3.安裝車模的動力部分。
安裝風扇固定件 安裝齒輪及風扇 安裝電動機、電池盒及開關
微調齒輪位置 焊接導線
提示：
1.注意各部分的安裝位置。
2.電動機可以前后微移，便于動力切換。
3.使用電烙鐵要注意安全，導線焊接要準確。
4.美化與裝飾。
制作車身 涂色裝飾
提示：
如果學校條件允許，可以嘗試以下拓展任務:
1.使用3D 打印技術，設計打印車模的部分組裝配件。
2.使用傳感器、控制程序等，實現創意車模的智能化操控。
工具篇：3D打印機
3D打印機工作過程
工具篇：傳感器
傳感器是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。傳感器的存在和發展，讓物體有了觸覺、味覺和嗅覺等感官，讓物體慢慢變得活了起來。通常根據其基本感知功能分為熱敏元件、光敏元件、氣敏元件、力敏元件、磁敏元件、濕敏元件、聲敏元件、放射線敏感元件、色敏元件和味敏元件等十大類。
調試
制作完成后，我們需要對制作的車模進行測試、評估與優化。
測試： 操作車模，反復檢測和評估車模的結構與性能，記錄實驗數據，看能否達到預定的設計要求，完成項目任務。
優化： 依據測試與評估報告，診斷車模在動力、結構、工藝等方面存在的問題，制訂改進方案，不斷對車模進行優化和改進。
交流： 我們對車模做了哪些優化和改進 依據是什么
假期作業
按照家庭住址遠近自由分組。
每個小組制作一個“汽車模型”。并完成測試和優化。
特殊要求：盡量不花錢買材料。盡量選用廢舊物。創意好，節約資源更好！
