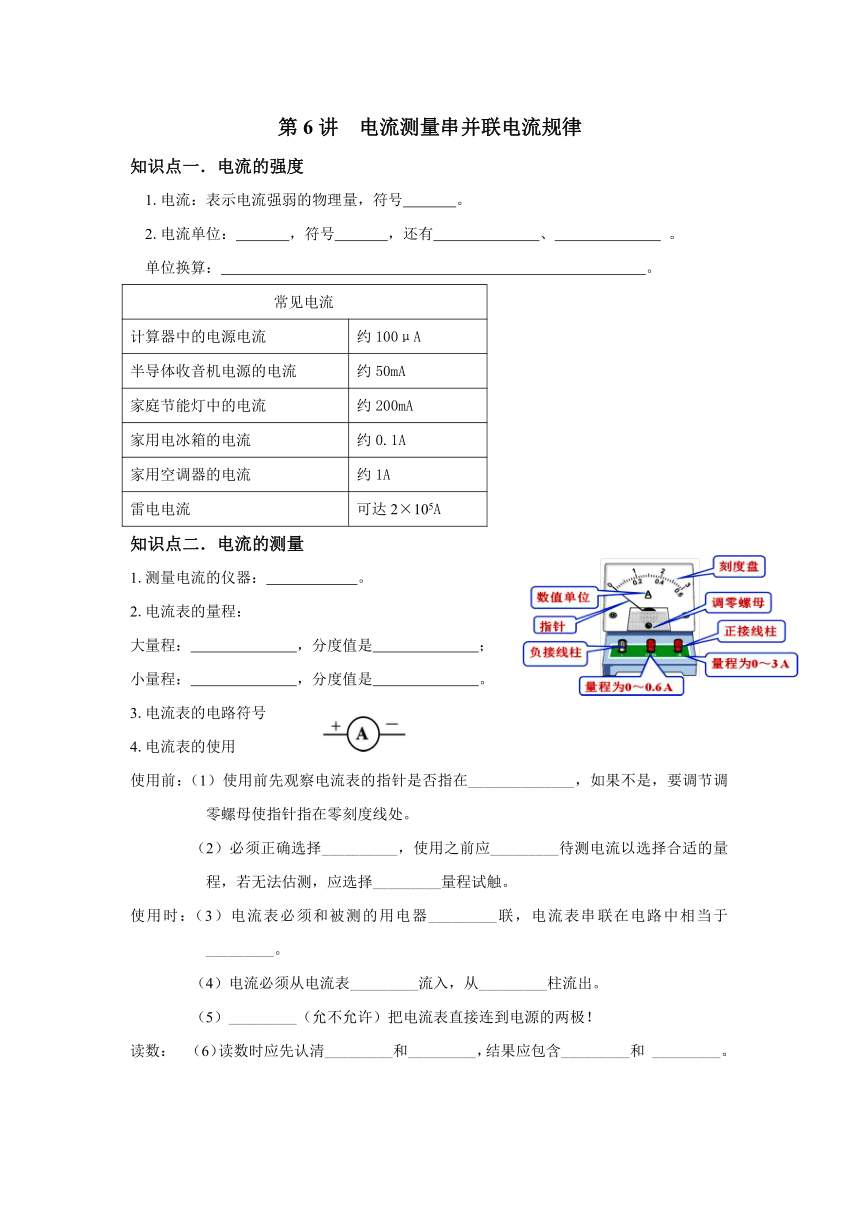

第6講 電流測量串并聯電流規律
知識點一．電流的強度
1.電流：表示電流強弱的物理量，符號 。
2.電流單位： ，符號 ，還有 、 。
單位換算： 。
常見電流
計算器中的電源電流 約100μA
半導體收音機電源的電流 約50mA
家庭節能燈中的電流 約200mA
家用電冰箱的電流 約0.1A
家用空調器的電流 約1A
雷電電流 可達2×105A
知識點二．電流的測量
1.測量電流的儀器： 。
2.電流表的量程：
大量程： ，分度值是 ；
小量程： ，分度值是 。
3.電流表的電路符號
4.電流表的使用
使用前：（1）使用前先觀察電流表的指針是否指在______________，如果不是，要調節調零螺母使指針指在零刻度線處。
（2）必須正確選擇__________，使用之前應_________待測電流以選擇合適的量程，若無法估測，應選擇_________量程試觸。
使用時：（3）電流表必須和被測的用電器_________聯，電流表串聯在電路中相當于_________。
（4）電流必須從電流表_________流入，從_________柱流出。
（5）_________（允不允許）把電流表直接連到電源的兩極！
讀數： （6）讀數時應先認清_________和_________，結果應包含_________和 _________。

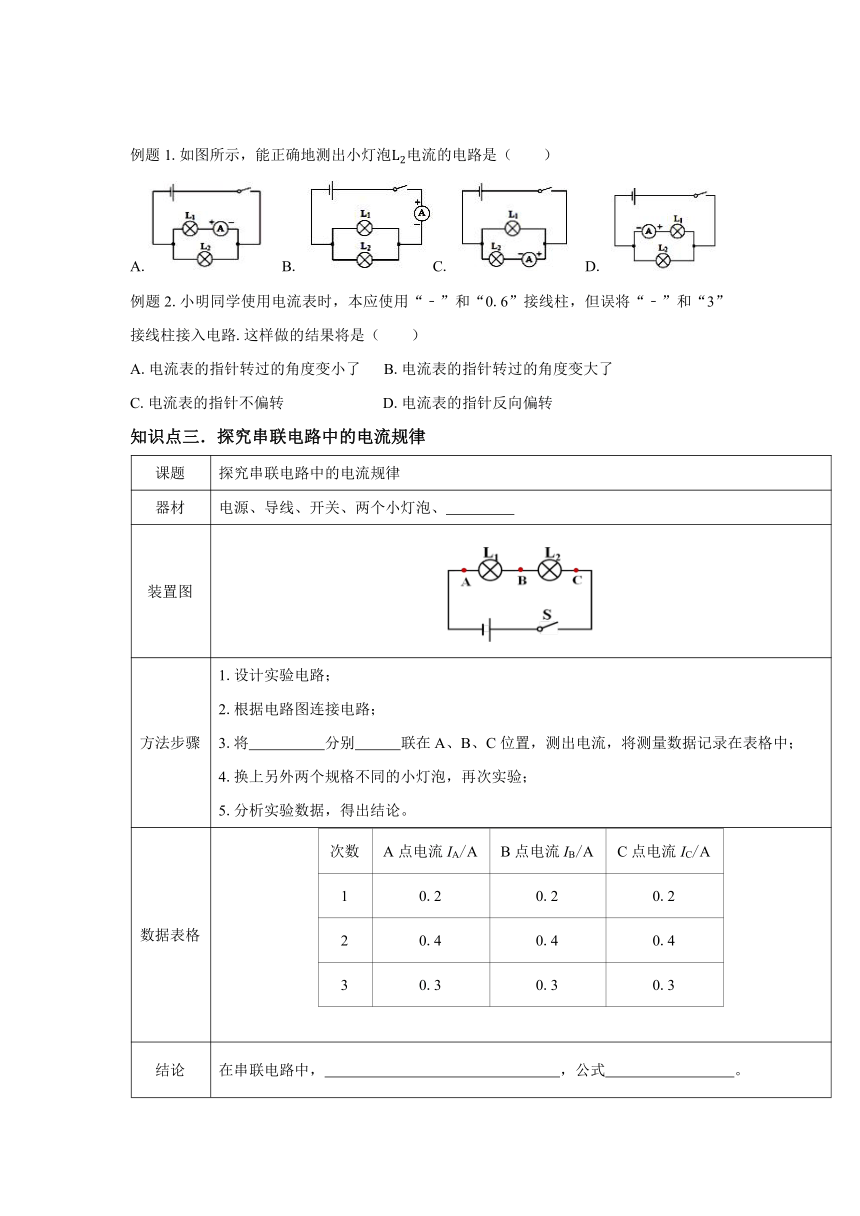

例題1.如圖所示，能正確地測出小燈泡電流的電路是（　?。?br/>A. B. C. D.
例題2.小明同學使用電流表時，本應使用“﹣”和“0.6”接線柱，但誤將“﹣”和“3”接線柱接入電路.這樣做的結果將是（　　）
A.電流表的指針轉過的角度變小了 B.電流表的指針轉過的角度變大了
C.電流表的指針不偏轉 D.電流表的指針反向偏轉
知識點三．探究串聯電路中的電流規律
課題 探究串聯電路中的電流規律
器材 電源、導線、開關、兩個小燈泡、
裝置圖
方法步驟 1.設計實驗電路； 2.根據電路圖連接電路； 3.將 分別 聯在A、B、C位置，測出電流，將測量數據記錄在表格中； 4.換上另外兩個規格不同的小燈泡，再次實驗； 5.分析實驗數據，得出結論。
數據表格 次數A點電流IA/AB點電流IB/AC點電流IC/A10.20.20.220.40.40.430.30.30.3
結論 在串聯電路中， ，公式 。

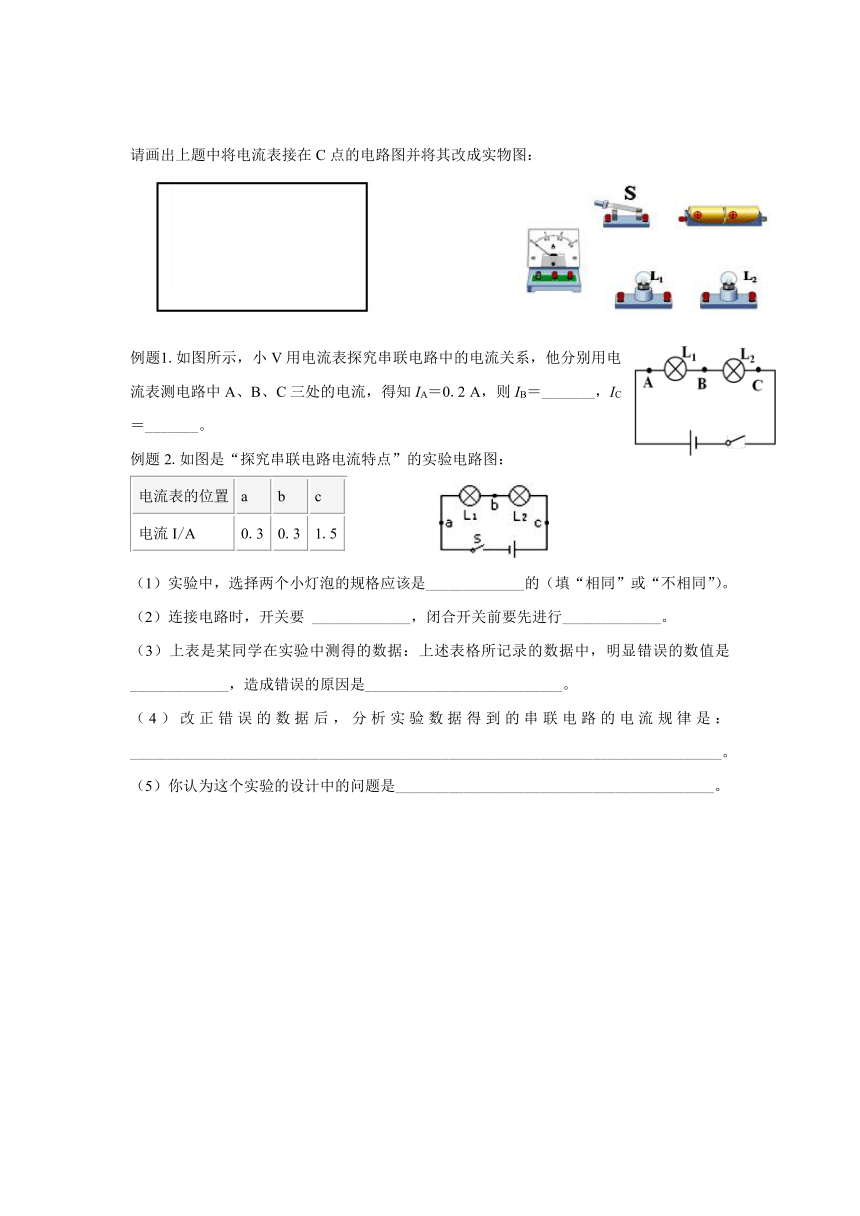

請畫出上題中將電流表接在C點的電路圖并將其改成實物圖：
例題1.如圖所示，小V用電流表探究串聯電路中的電流關系，他分別用電流表測電路中A、B、C三處的電流，得知IA＝0.2 A，則IB＝_______，IC＝_______。
例題2.如圖是“探究串聯電路電流特點”的實驗電路圖：
電流表的位置abc電流I/A0.30.31.5
（1）實驗中，選擇兩個小燈泡的規格應該是_____________的（填“相同”或“不相同”）。
（2）連接電路時，開關要 _____________，閉合開關前要先進行_____________。
（3）上表是某同學在實驗中測得的數據：上述表格所記錄的數據中，明顯錯誤的數值是_____________，造成錯誤的原因是__________________________。
（4）改正錯誤的數據后，分析實驗數據得到的串聯電路的電流規律是：______________________________________________________________________________。
（5）你認為這個實驗的設計中的問題是__________________________________________。

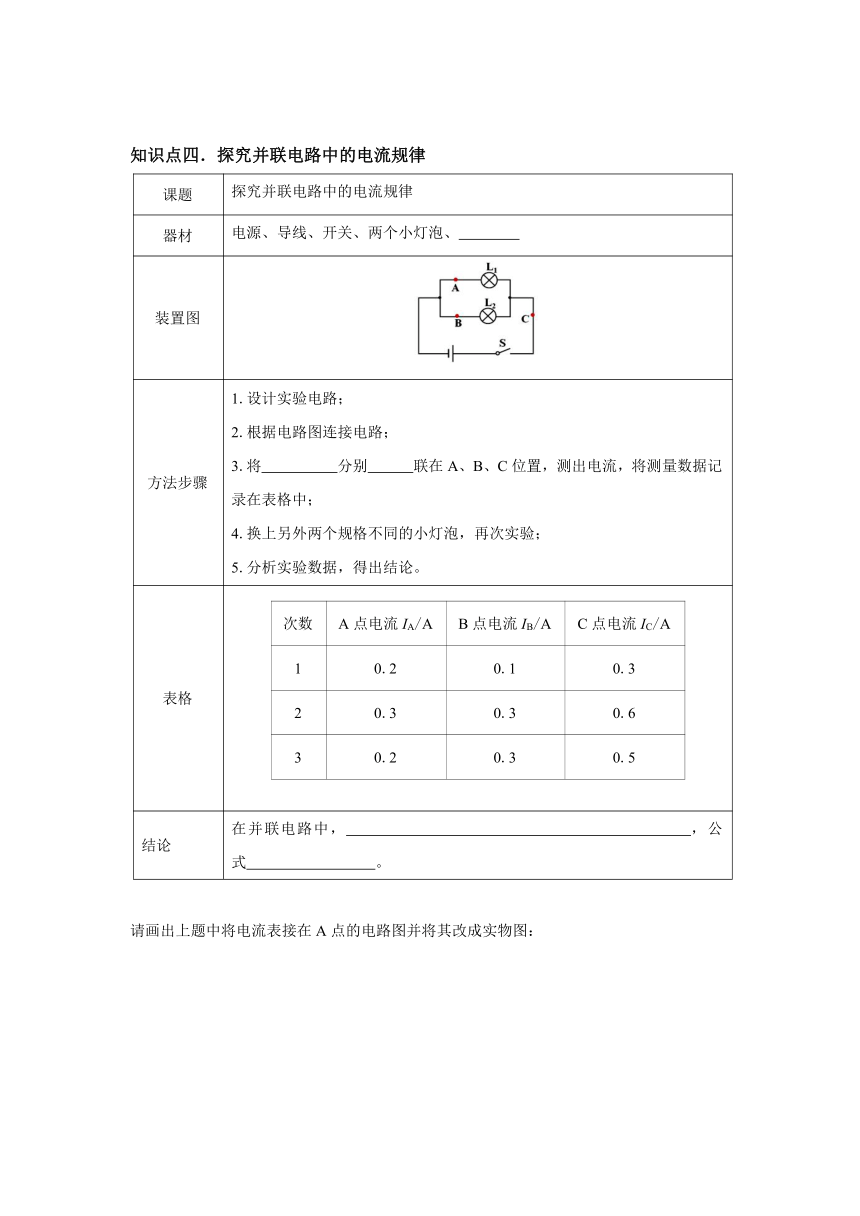

知識點四．探究并聯電路中的電流規律
課題 探究并聯電路中的電流規律
器材 電源、導線、開關、兩個小燈泡、
裝置圖
方法步驟 1.設計實驗電路； 2.根據電路圖連接電路； 3.將 分別 聯在A、B、C位置，測出電流，將測量數據記錄在表格中； 4.換上另外兩個規格不同的小燈泡，再次實驗； 5.分析實驗數據，得出結論。
表格 次數A點電流IA/AB點電流IB/AC點電流IC/A10.20.10.320.30.30.630.20.30.5
結論 在并聯電路中， ，公式 。
請畫出上題中將電流表接在A點的電路圖并將其改成實物圖：
例題1.如圖所示電路圖，電流表A1的示數為0.9 A，A3的示數為0.4 A，則通過L1的電流是 ______，通過L2的電流是______，通過干路的電流是______。
例題2.在探究“并聯電路中電流關系”的實驗中，電路如圖1所示。
（1）在連接電路時，開關必須 。
（2）把電流表分別接入到電路中的a、b、c處，測出通過它們的電流并記錄到表中。
（3）下表是三組同學得到的實驗數據，通過分析
①小芳得出：在并聯電路中各支路的電流相等。
②小明得出：在并聯電路中干路電流等于各支路電流之和。
③小華得出：在并聯電路中干路電流等于支路電流的兩倍。
上述結論中不具有普遍性的是：______（填序號），你認為得出這樣結論的可能原因是_______________________________________________。
實驗次數 a處的電流IA/A b處的電流IB/A c處的電流IC/A
1 0.11 0.11 0.22
2 0.22 0.26 0.48
3 0.25 0.25 0.50
（4）在使用電流表時，電流表的指針擺動分別出現了如圖2，3所示的兩種情況。請分析出現這兩種情況的原因是什么，并寫在下面的橫線上
2圖的原因是：__________________________；3圖的原因是：__________________________.
知識點五．等效電路圖
例題1.在如圖所示電路中，請你畫出一下情況對應的等效電路。
（1）只閉合開關S1，電路等效為： （2）只閉合開關S2，電路等效為：
（3）同時閉合開關S1、S2，電路等效為：（4）同時合開關S1、S2，電路等效為：
例題2：.如圖所示的電路，下列說法中正確的是（　　）
A.只閉合、，發光，和都不發光
B.只閉合、，和發光，不發光
C.只閉合、，發光，和不發光
D.閉合、、、，和發光，不發光
例題3.如圖所示，下列說法中正確的是（　?。?br/>A.只閉合開關燈泡，組成串聯電路
B.只閉合開關、，燈泡，組成并聯電路
C.只閉合開關、，電源短路
D.只閉合開關、，只有發光。
例題4.如圖所示的電路，下列說法正確的是：
A. 若開關、斷開，閉合，則兩燈串聯
B. 若開關、閉合，斷開，則兩燈并聯
C. 當三個開關都閉合時，只有燈發光
D. 若開關、閉合，斷開，只有燈發光
例題5.如圖所示電路中，如果只閉合，則________，________，________；如果只閉合，則________，________，________；如果只閉合，則________，________，________；如果同時閉合和，則________，________，________；如果同時閉合和，則________，________，________。
課后作業
1.已知I1=0.017A，I2=25mA，I3=1.8×104μA，I1、I2、I3的大小關系為__________。
3.如右圖所示的電路圖中，電流表A1測__________中的電流，表A2測__________中的電流，電流表A3測__________中的電流。
5.如圖所示的電路中，電流表的示數是通過_________的電流，電流表的示數是通過__________的電流.從電流表、的示數，可知通過電池的電流是_________A。
6.下列用電器正常工作時，電流最小的是（ ）
A.家用空調器的電流 B.電飯鍋工作時的電流
C.教室用照明日光燈的電流 D.實驗中所用小燈泡的電流
7.教室內6盞相同的燈并聯，通過每盞燈的電流為0.2A，則教室電路干路的電流為（ ）
A.0.2A B.0.4A C.1.2A D.2.4A
8.甲、乙兩燈并聯，用電流表測得干路中的電流為0.4A，則甲燈中的電流為0.3A
，若測乙燈的電流，電流表應選取的量程是（ ）
A.0-0.6A B.0-3A C.兩個量程都可以 D.兩個量程都不行
9.如圖所示，電流表A1、A2、A3的示數分別為2.8A、1.9A、0.7A，那么通過這三盞燈的電流分別是（ ）
A.I1=2.8A，I2=0.7A，I3=1.9A B.I1=0.9A，I2=1.2A，I3=0.7A
C.I1=0.2A，I2=0.7A，I3=1.9A D.I1=0.28A，I2=2.6A，I3=1.9A
10.在如圖所示的電路中，正確的說法是（　　）
A.閉合，斷開，發光，不發光B.閉合、，、都發光
C.、都斷開，、都不發光D.閉合，斷開，、都發光
11.如圖所示電路，下列說法中正確的是（　　）
A．只閉合開關，燈泡、組成串聯電路
B．只閉合開關、，燈泡、組成并聯電路
C．只閉合開關、，整個電路是短路
D．只閉合開關、，燈泡、都亮
12.小海和小梅一起做“探究并聯電路中電流規律”實驗。
（1）圖甲是他們設計的電路圖，圖乙是它們測量電流時連接的實驗電路，此時電流表測量的是_____________（選填“A”“B”或“C”）處的電流。
（2）請在圖乙中移動一根導線，測量另外一處的電流，在移動的導線上畫“×”，并用筆畫線代替導線連接正確的電路。移動后電流表測量的是_____________（選填“A”“B”或“C”）處的電流。
（3）測出A、B、C三處的電流如圖所示，由此得出初步結論：_____________（只寫表達式）。小梅指出，為了得出更普遍的規律，應當進行多次實驗。操作方法是_____________________________________________________________________________。
位置 A B C
電流/A 0.30 0.24 0.54
（4）小海利用原有的實驗器材，添加一個開關，又設計了一個電路，利用這個電路，不用更換電流表的位置，就可直接測出A、B、C三處的電流，同樣可得出三處電流的關系，請在圖丙的虛線框中畫出電路圖。
