第5講 電路圖和實物圖轉化

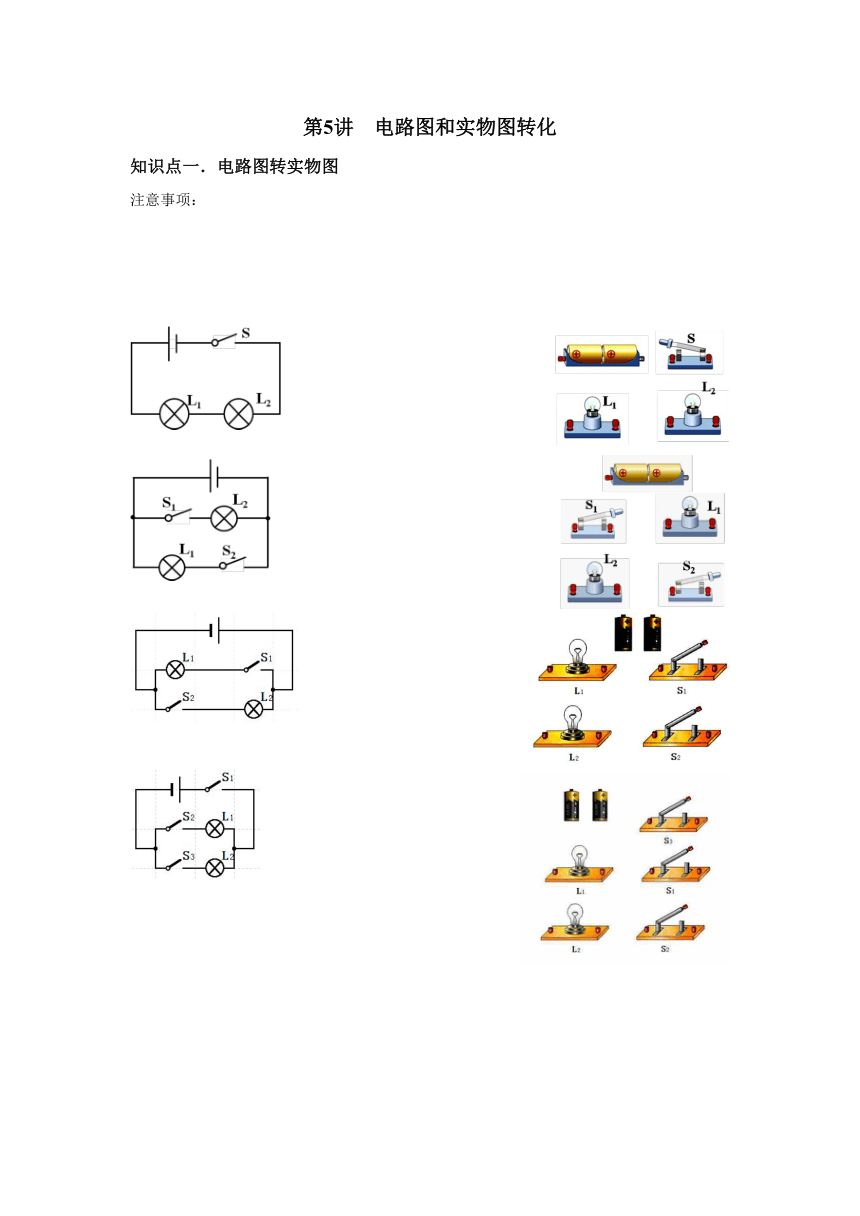

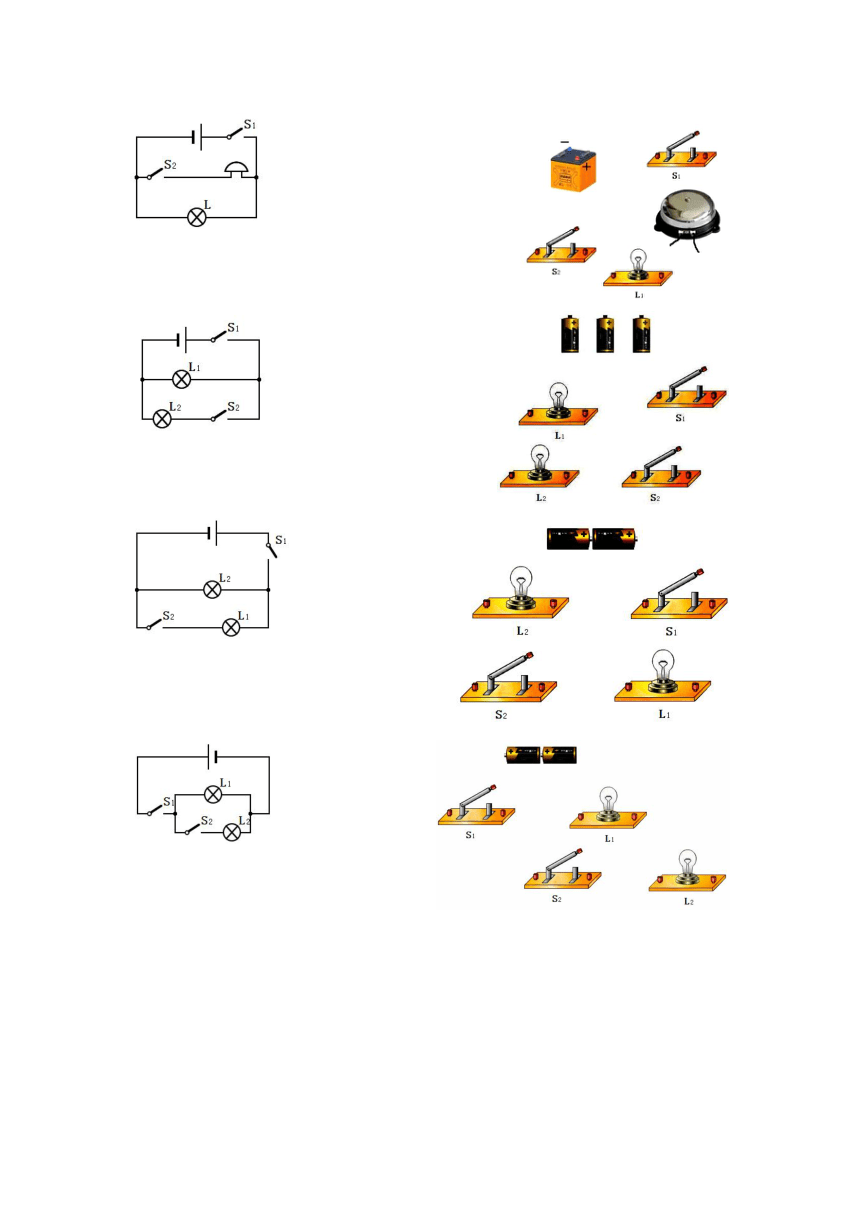

知識點一．電路圖轉實物圖
注意事項：

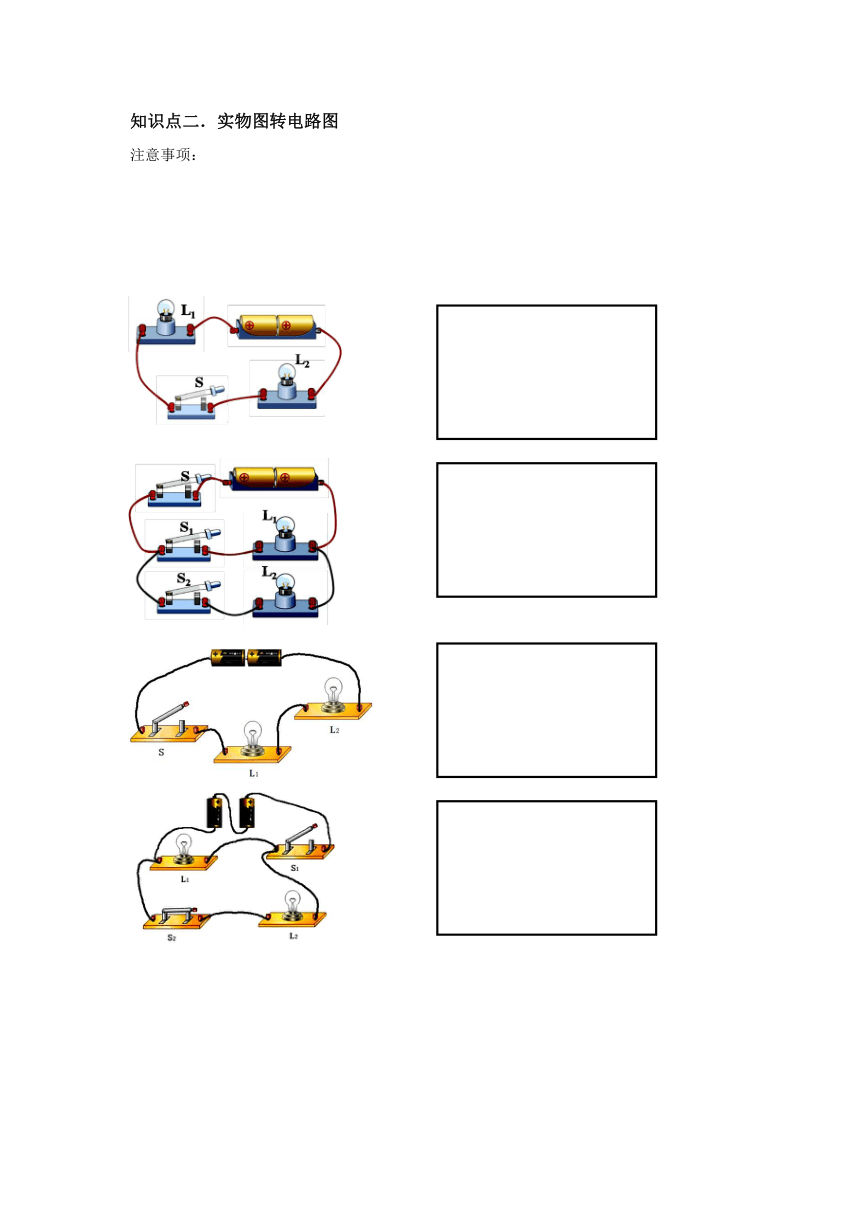

知識點二．實物圖轉電路圖
注意事項：
知識點三．電路圖設計
1.剛搬新家的小超對家里衛生間的電路進行探究，發現照明燈和換氣扇既能同時使用，又能獨立使用，圖中最符合此衛生間電路特點的是（ ）
A. B. C. D.
2.某自動售貨機，通過手機掃碼（閉合S1）或投幣（閉合S2），啟動電動機完成售貨；在光線較暗時光控開關S3自動閉合，接通燈泡照明。符合上述情況的電路設計是下圖中的（　　）
A. B. C. D.
3.小英回家時發現有兩個開關可以控制小區的門，閉合任何一個開關，電動機都會工作，把門打開，下列電路圖符合上述要求的是（ ）
4.需要制作一個具有如下功能的選答器：單選題有兩個可供選擇的答案，與兩個答案對應的紅綠燈分別由，兩個開關控制，選擇哪個答案就閉合對應的開關，使相應的燈發光。下列設計簡圖符合上述要求的是（ ）
A.B. C.D.
5.有一款“空調扇”既能送常溫風，又能送涼風。小明了解到其內部有兩個電動機，其中電動機，驅動扇葉送風，驅動機內水循環使所送的風成為“涼風”，此款風扇不會只有水循環而不送風。小明設計的電路圖，符合要求的是（ ）
6.指紋鎖是一種集光學、電子計算機、精密機械等多項技術于一體的高科技產品，它的“鑰匙”是特定人的指紋（S1）、磁卡（S2）或應急鑰匙（S3），三者都可以單獨使電動機M工作而打開門鎖。下列電路設計符合要求的是（ ）
