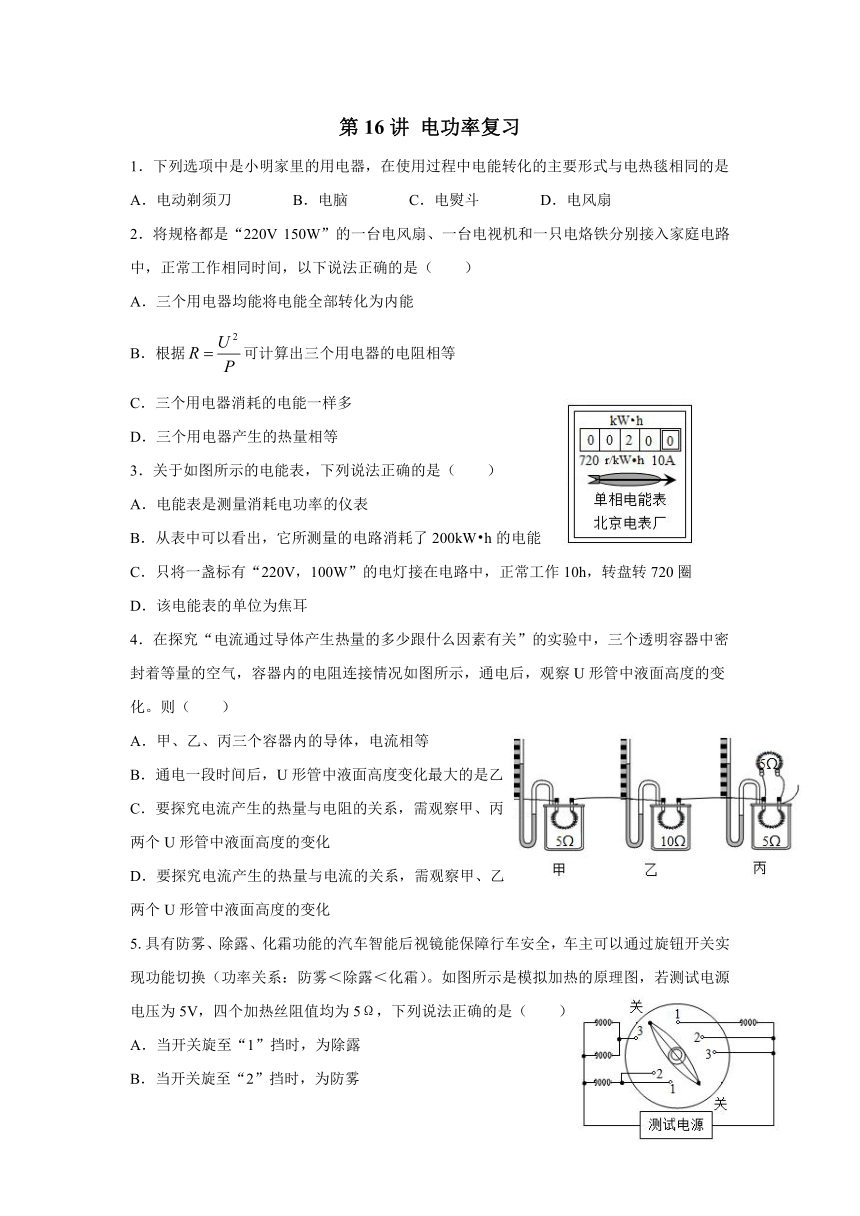

第16講 電功率復習
1．下列選項中是小明家里的用電器，在使用過程中電能轉化的主要形式與電熱毯相同的是
A．電動剃須刀 B．電腦 C．電熨斗 D．電風扇
2．將規格都是“220V 150W”的一臺電風扇、一臺電視機和一只電烙鐵分別接入家庭電路中，正常工作相同時間，以下說法正確的是（　　）
A．三個用電器均能將電能全部轉化為內能
B．根據可計算出三個用電器的電阻相等
C．三個用電器消耗的電能一樣多
D．三個用電器產生的熱量相等
3．關于如圖所示的電能表，下列說法正確的是（　　）
A．電能表是測量消耗電功率的儀表
B．從表中可以看出，它所測量的電路消耗了200kW h的電能
C．只將一盞標有“220V，100W”的電燈接在電路中，正常工作10h，轉盤轉720圈
D．該電能表的單位為焦耳
4．在探究“電流通過導體產生熱量的多少跟什么因素有關”的實驗中，三個透明容器中密封著等量的空氣，容器內的電阻連接情況如圖所示，通電后，觀察U形管中液面高度的變化。則（　　）
A．甲、乙、丙三個容器內的導體，電流相等
B．通電一段時間后，U形管中液面高度變化最大的是乙
C．要探究電流產生的熱量與電阻的關系，需觀察甲、丙兩個U形管中液面高度的變化
D．要探究電流產生的熱量與電流的關系，需觀察甲、乙兩個U形管中液面高度的變化
5.具有防霧、除露、化霜功能的汽車智能后視鏡能保障行車安全，車主可以通過旋鈕開關實現功能切換（功率關系：防霧＜除露＜化霜）。如圖所示是模擬加熱的原理圖，若測試電源電壓為5V，四個加熱絲阻值均為5Ω，下列說法正確的是（　　）
A．當開關旋至“1”擋時，為除露
B．當開關旋至“2”擋時，為防霧
C．當開關旋至“3”擋時，為化霜
D．則整個電路的最小功率為 5W

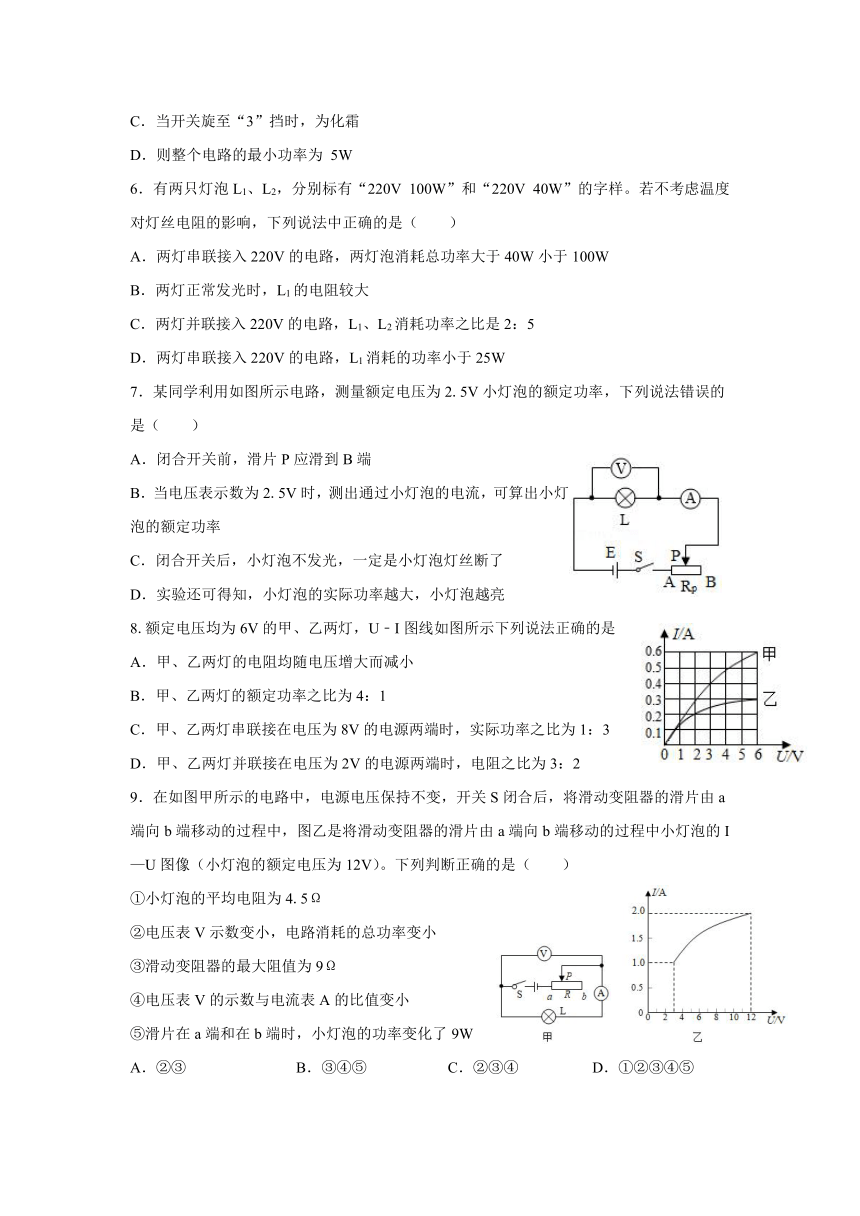

6．有兩只燈泡L1、L2，分別標有“220V 100W”和“220V 40W”的字樣。若不考慮溫度對燈絲電阻的影響，下列說法中正確的是（　　）
A．兩燈串聯接入220V的電路，兩燈泡消耗總功率大于40W小于100W
B．兩燈正常發光時，L1的電阻較大
C．兩燈并聯接入220V的電路，L1、L2消耗功率之比是2：5
D．兩燈串聯接入220V的電路，L1消耗的功率小于25W
7．某同學利用如圖所示電路，測量額定電壓為2.5V小燈泡的額定功率，下列說法錯誤的是（　　）
A．閉合開關前，滑片P應滑到B端
B．當電壓表示數為2.5V時，測出通過小燈泡的電流，可算出小燈泡的額定功率
C．閉合開關后，小燈泡不發光，一定是小燈泡燈絲斷了
D．實驗還可得知，小燈泡的實際功率越大，小燈泡越亮
8.額定電壓均為6V的甲、乙兩燈，U﹣I圖線如圖所示下列說法正確的是
A．甲、乙兩燈的電阻均隨電壓增大而減小
B．甲、乙兩燈的額定功率之比為4：1
C．甲、乙兩燈串聯接在電壓為8V的電源兩端時，實際功率之比為1：3
D．甲、乙兩燈并聯接在電壓為2V的電源兩端時，電阻之比為3：2
9．在如圖甲所示的電路中，電源電壓保持不變，開關S閉合后，將滑動變阻器的滑片由a端向b端移動的過程中，圖乙是將滑動變阻器的滑片由a端向b端移動的過程中小燈泡的I—U圖像（小燈泡的額定電壓為12V）。下列判斷正確的是（　　）
①小燈泡的平均電阻為4.5Ω
②電壓表V示數變小，電路消耗的總功率變小
③滑動變阻器的最大阻值為9Ω
④電壓表V的示數與電流表A的比值變小
⑤滑片在a端和在b端時，小燈泡的功率變化了9W
A．②③ B．③④⑤ C．②③④ D．①②③④⑤

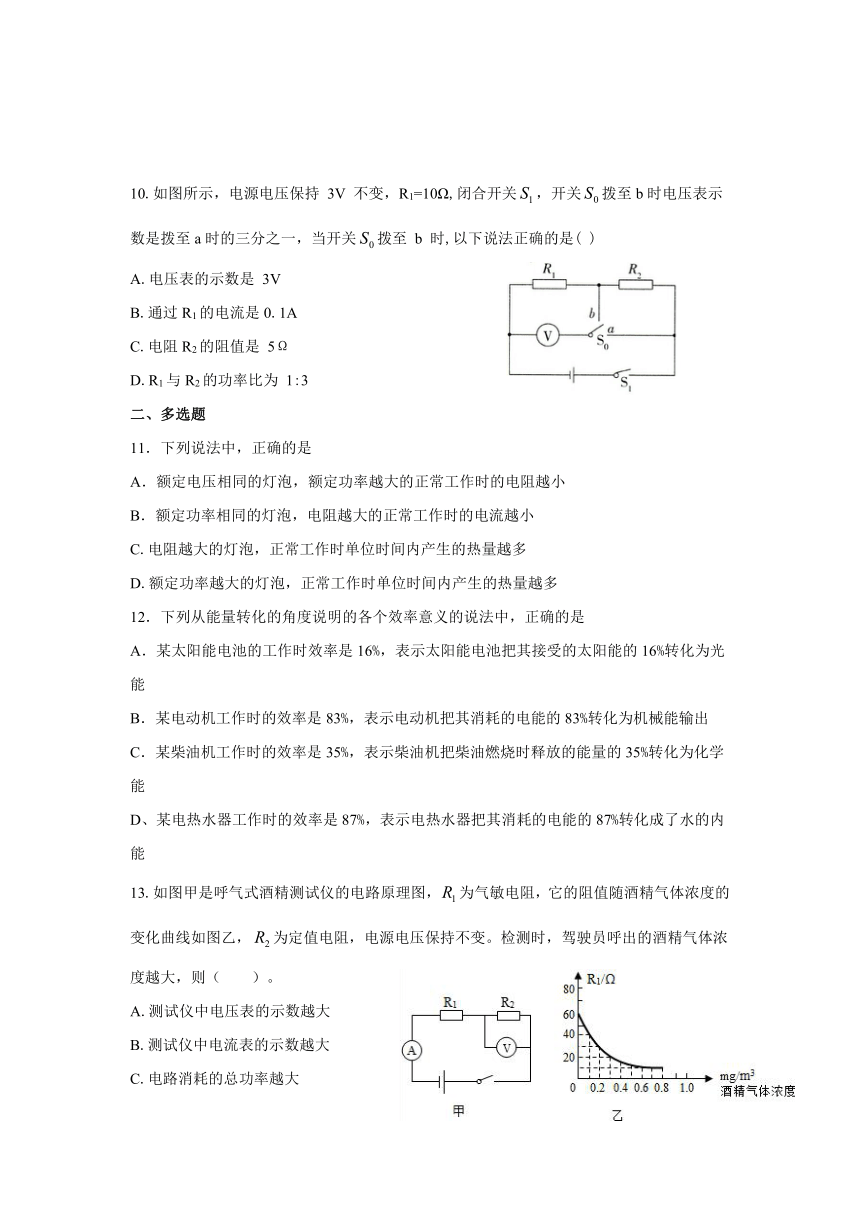

10.如圖所示，電源電壓保持 3V 不變，R1=10Ω,閉合開關，開關撥至b時電壓表示數是撥至a時的三分之一，當開關撥至 b 時,以下說法正確的是( )
A.電壓表的示數是 3V
B.通過R1的電流是0.1A
C.電阻R2的阻值是 5Ω
D.R1與R2的功率比為 1:3
二、多選題
11．下列說法中，正確的是
A．額定電壓相同的燈泡，額定功率越大的正常工作時的電阻越小
B．額定功率相同的燈泡，電阻越大的正常工作時的電流越小
C.電阻越大的燈泡，正常工作時單位時間內產生的熱量越多
D.額定功率越大的燈泡，正常工作時單位時間內產生的熱量越多
12．下列從能量轉化的角度說明的各個效率意義的說法中，正確的是
A．某太陽能電池的工作時效率是16%，表示太陽能電池把其接受的太陽能的16%轉化為光能
B．某電動機工作時的效率是83%，表示電動機把其消耗的電能的83%轉化為機械能輸出
C．某柴油機工作時的效率是35%，表示柴油機把柴油燃燒時釋放的能量的35%轉化為化學能
D、某電熱水器工作時的效率是87%，表示電熱水器把其消耗的電能的87%轉化成了水的內能
13.如圖甲是呼氣式酒精測試儀的電路原理圖，為氣敏電阻，它的阻值隨酒精氣體濃度的變化曲線如圖乙，為定值電阻，電源電壓保持不變。檢測時，駕駛員呼出的酒精氣體濃度越大，則（ ）。
A.測試儀中電壓表的示數越大
B.測試儀中電流表的示數越大
C.電路消耗的總功率越大
D.電壓表與電流表示數的比值越大

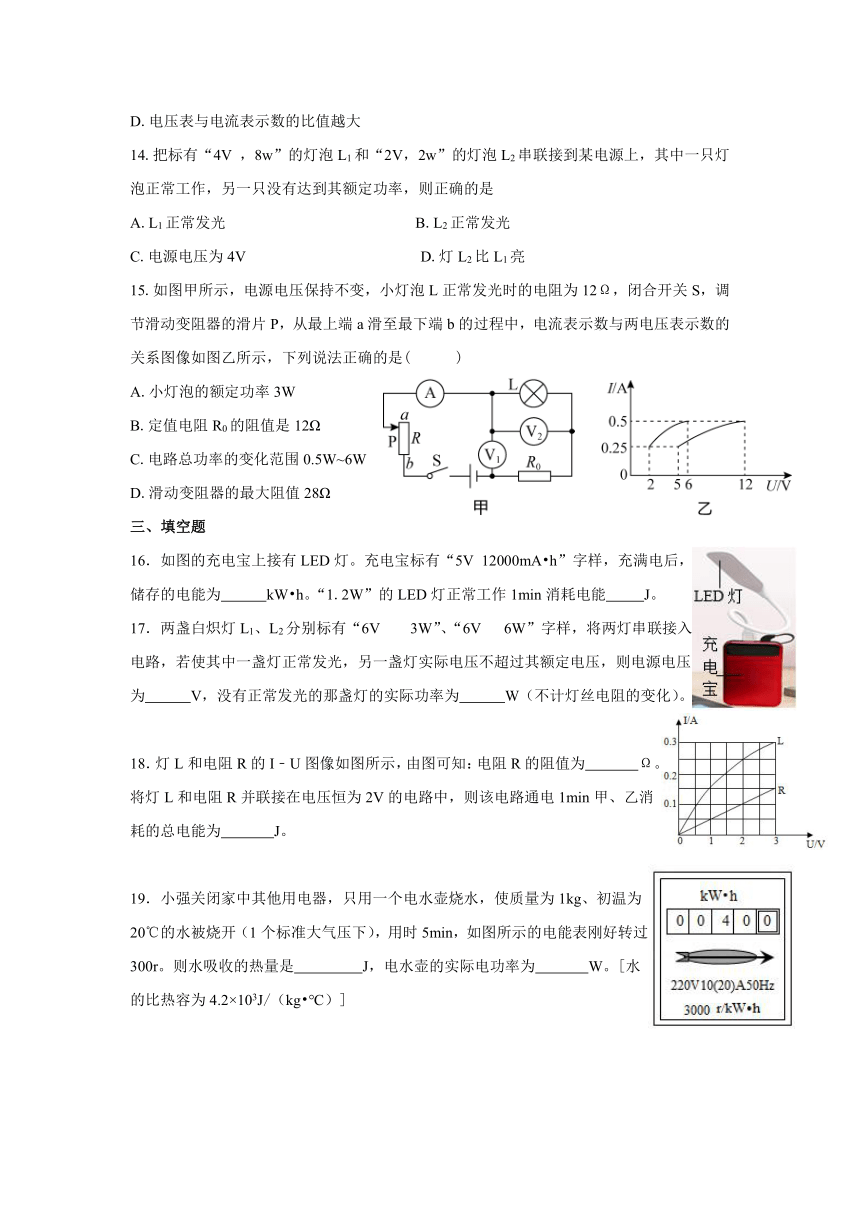

14.把標有“4V ，8w”的燈泡L1和“2V，2w”的燈泡L2串聯接到某電源上，其中一只燈泡正常工作，另一只沒有達到其額定功率，則正確的是
A.L1正常發光 B.L2正常發光
C.電源電壓為4V D.燈L2比L1亮
15.如圖甲所示，電源電壓保持不變，小燈泡L正常發光時的電阻為12Ω，閉合開關S，調節滑動變阻器的滑片P，從最上端a滑至最下端b的過程中，電流表示數與兩電壓表示數的關系圖像如圖乙所示，下列說法正確的是( )
A.小燈泡的額定功率3W
B.定值電阻R0的阻值是12Ω
C.電路總功率的變化范圍0.5W~6W
D.滑動變阻器的最大阻值28Ω
三、填空題
16．如圖的充電寶上接有LED燈。充電寶標有“5V 12000mA h”字樣，充滿電后，儲存的電能為　 　kW h。“1.2W”的LED燈正常工作1min消耗電能　 　J。
17．兩盞白熾燈L1、L2分別標有“6V 3W”、“6V 6W”字樣，將兩燈串聯接入電路，若使其中一盞燈正常發光，另一盞燈實際電壓不超過其額定電壓，則電源電壓為　 　V，沒有正常發光的那盞燈的實際功率為　 　W（不計燈絲電阻的變化）。
18．燈L和電阻R的I﹣U圖像如圖所示，由圖可知：電阻R的阻值為　 　Ω。將燈L和電阻R并聯接在電壓恒為2V的電路中，則該電路通電1min甲、乙消耗的總電能為　 　J。
19．小強關閉家中其他用電器，只用一個電水壺燒水，使質量為1kg、初溫為20℃的水被燒開（1個標準大氣壓下），用時5min，如圖所示的電能表剛好轉過300r。則水吸收的熱量是　 　J，電水壺的實際電功率為　 　W。[水的比熱容為4.2×103J/（kg ℃）]
20．如圖為一電熱飲水機的電路簡圖，其額定電壓為220V，具有“加熱”、“保溫”兩種功能，、均閉合時為加熱狀態，閉合，斷開時為保溫狀態，對應功率分別為400W和40W。則R2的阻值為　 　Ω，電熱飲水機在加熱擋工作5min產生的熱量為　 　J。
四、實驗探究題：
21．如圖是探究“電流通過導體時產生熱量與哪些因素有關”的實驗裝置，兩個透明容器中密封著等量的空氣。
（1）實驗中，要比較電阻絲產生的熱量的多少，只需比較與之相連的U形中 　。
（2）甲裝置可探究電流產生的熱量與　 　的關系，通電一段時間后，　 　（填“左”或“右”）側容器中U形管中液面的高度差大。
（3）乙裝置中的電阻R3的作用主要是　 　。
（4）如果乙裝置中R3發生了斷路，保證通電時間相同，與步驟（3）相比較，則左側U形管中液面的高度差將　 　（填“變大”“變小”或“不變”）。
（5）利用甲裝置還可以研究電壓一定時，電流通過導體時產生熱量與電阻的關系。可將甲裝置做如下改動：將接在B接線柱上的導線改接在A處，再取一根導線連接在　 　兩個接線柱之間即可。
22．小華要測定標有“2.5V”小燈泡正常發光時的電功率，連接了如圖甲所示的電路。電源電壓為5V，所用滑動變阻器的規格為“25Ω 0.6A”。
（1）同組的小霞發現小華的電路連接有錯誤，如果此時閉合開關，觀察到的現象是　 　；
A．小燈泡不發光，電流表有示數 B．電流表有示數，電壓表無示數
C．小燈泡發光，電壓表有示數 D．小燈泡不發光，電壓表示數超過量程
（2）若圖甲中只有一根導線連接錯誤，請你在錯誤的導線上畫“×”，并用筆畫線代替導線畫出正確的連接。
（3）小華將電路改接正確后，將滑動變阻器的滑片P置于　 　（選填“A”或“B”）端，再閉合開關，調節滑片，使小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡正常發光時的功率是　 　W。
（4）小華還測量了小燈泡在不同電壓下的電流，并根據所測得的數據繪制了小燈泡的I﹣U圖象，如圖丙所示，根據圖象可知電流與電壓并不成正比，原因是燈絲的電阻隨溫度升高而　 　（選填“增大”、“減小”或“不變”）。
（5）①同組的小明同學還想探究“當電壓一定時，電流與電阻的關系”，于是將圖甲中的小燈泡換成四個阻值分別為5Ω、10Ω、15Ω和20Ω的定值電阻，其余連接均不改變。
②小明先把5Ω的電阻接入電路，移動滑動變阻器的滑片，使電壓表示數為1.5V，讀出電流表示數；再將5Ω的電阻換成10Ω的電阻，為了使電壓表的示數仍為1.5V，應將滑動變阻器的滑片P向　 　（選填“A”或“B”）端移動，讀出電流表的示數。
③之后小明用15Ω的電阻替換10Ω的電阻接入電路中，此時無論他怎樣移動滑片，都無法將電壓表示數調到1.5V，為了用以上4個定值電阻完成實驗且確保電路安全，應控制定值電阻兩端的電壓在　 　～　 　V范圍內。
23．某實驗興趣小組想測量標有“2.5V”字樣小燈泡的額定功率，從實驗室找來了電源、電流表、電壓表、滑動變阻器、開關和導線若干。
（1）如圖甲所示為該小組一同學所連的實驗電路，閉合開關前發現電路中有一根導線未連接，請把電路連接完整。
（2）當閉合開關時，發現電流表無示數，燈泡不亮，電壓表示數接近電源電壓。造成這一現象的原因可能是小燈泡　 　。
（3）排除電路故障后閉合開關，移動滑片，當燈泡正常發光時，電流表示數如圖乙所示，則燈泡的額定功率為　 　W。
（4）同組的小紅認為，可以利用圖甲的裝置多次測量不同電壓下燈泡的電阻，并求出平均值，小明認為小紅的觀點不合理，理由是　 　。
（5）小紅在繼續實驗時發現電流表突然損壞，于是又找來了一個阻值為用的定值電阻，設計了如圖丙所示的電路，已知電源電壓為U且保持不變，也可以測出另一額定電壓為的小燈泡的額定功率，請將步驟補充完整：
①只閉合、，移動滑片P，使電壓表的示數為　 　；
②只閉合　 ，保持滑片P不動，讀出電壓表的示數為；
③小燈泡的額定功率P＝　 　（用、、、表示）。
計算題
24．如圖所示，電路中電源電壓恒定，定值電阻R1＝20Ω，閉合開關S1，電流表示數為0.3A。求
（1）電源電壓是多少？
（2）再閉合開關S2，電流表示數為0.5A，則通電10s電流對電阻R2所做的功是多少？
25．如圖所示電路，燈L上標有“3V 0.9W”字樣，電源電壓恒為4.5V，燈L的電阻保持不變。求：
（1）燈L的電阻；
（2）燈L正常工作時，滑動變阻器的電功率。
26.如圖所示實驗中，甲、乙燒瓶中煤油的質量均為400g，電阻絲R1=40Ω，R2=20Ω，電路中電源電壓為12V且保持不變，滑動變阻器的規格為“50Ω 1A”。閉合開關，調節滑動變阻器的滑片，當電流表示數為0.5A時，通電5min觀察到甲燒瓶中煤油的溫度從25℃升高了3 ℃.求:
（1）甲燒瓶中煤油吸收的熱量。
（2）電阻絲R1的加熱效率。
27.如圖甲所示，已知電流表的量程為0~0.6A，電壓表的量程為0~15V，滑動變阻器R2的規格為“9Ω 0.5A”。閉合開關S后，調節滑動變阻器的滑片P，得到電流表與電壓表的示數關系如圖乙所示，在保證電路元件安全的前提下，求：
（1）R1的阻值．
（2）電源電壓．
（3）電路總功率的變化范圍．
