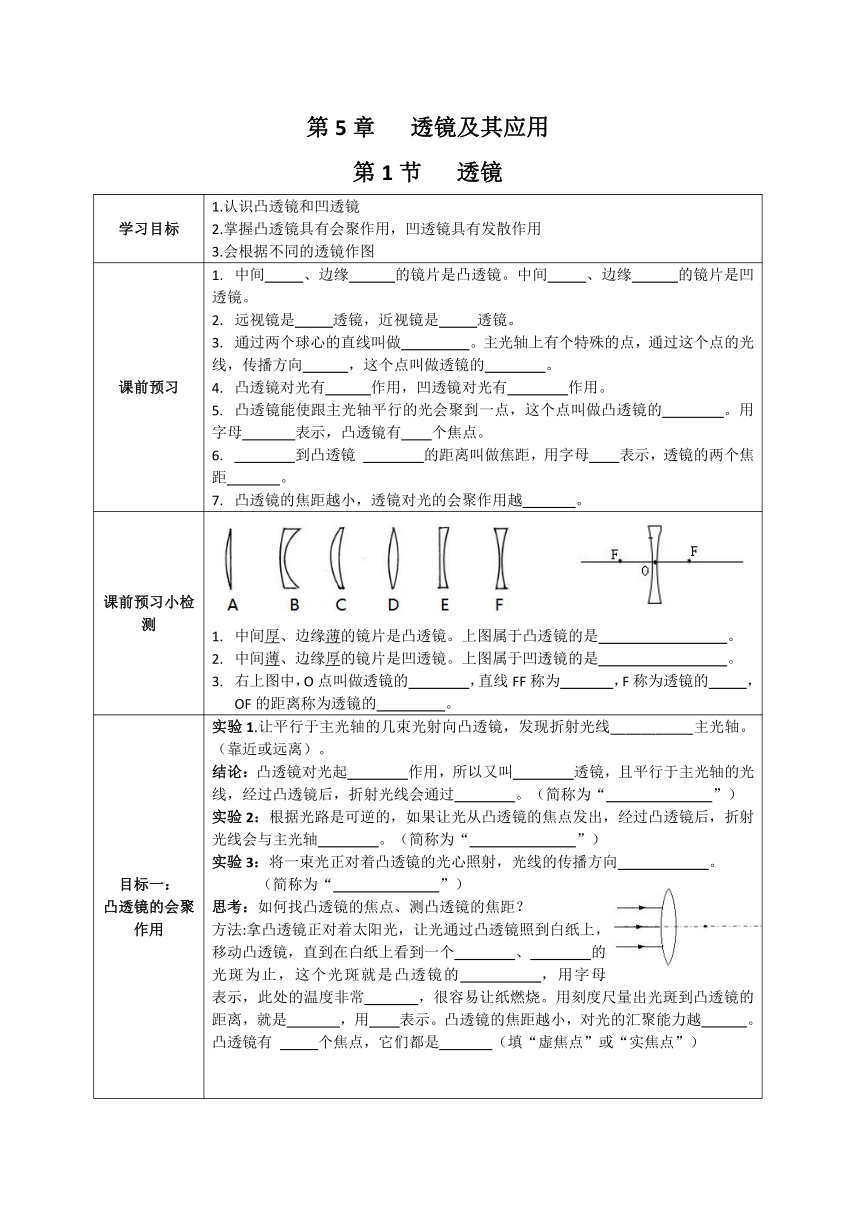

第5章 透鏡及其應用
第1節 透鏡
學習目標 1.認識凸透鏡和凹透鏡 2.掌握凸透鏡具有會聚作用，凹透鏡具有發散作用 3.會根據不同的透鏡作圖
課前預習 中間 、邊緣 的鏡片是凸透鏡。中間 、邊緣 的鏡片是凹透鏡。 遠視鏡是 透鏡，近視鏡是 透鏡。 通過兩個球心的直線叫做 。主光軸上有個特殊的點，通過這個點的光線，傳播方向 ，這個點叫做透鏡的 。 凸透鏡對光有 作用，凹透鏡對光有 作用。 凸透鏡能使跟主光軸平行的光會聚到一點，這個點叫做凸透鏡的 。用字母 表示，凸透鏡有 個焦點。 到凸透鏡 的距離叫做焦距，用字母 表示，透鏡的兩個焦距 。 凸透鏡的焦距越小，透鏡對光的會聚作用越 。
課前預習小檢測 中間厚、邊緣薄的鏡片是凸透鏡。上圖屬于凸透鏡的是 。 中間薄、邊緣厚的鏡片是凹透鏡。上圖屬于凹透鏡的是 。 右上圖中，O點叫做透鏡的 ，直線FF稱為 ，F(xiàn)稱為透鏡的 ， OF的距離稱為透鏡的 。
目標一： 凸透鏡的會聚作用 實驗1.讓平行于主光軸的幾束光射向凸透鏡，發現折射光線___________主光軸。（靠近或遠離）。 結論：凸透鏡對光起 作用，所以又叫 透鏡，且平行于主光軸的光線，經過凸透鏡后，折射光線會通過 。（簡稱為“ ”） 實驗2：根據光路是可逆的，如果讓光從凸透鏡的焦點發出，經過凸透鏡后，折射光線會與主光軸 。（簡稱為“ ”） 實驗3：將一束光正對著凸透鏡的光心照射，光線的傳播方向 。 （簡稱為“ ”） 思考：如何找凸透鏡的焦點、測凸透鏡的焦距？ 方法:拿凸透鏡正對著太陽光，讓光通過凸透鏡照到白紙上，移動凸透鏡，直到在白紙上看到一個 、 的光斑為止，這個光斑就是凸透鏡的 ，用字母 表示，此處的溫度非常 ，很容易讓紙燃燒。用刻度尺量出光斑到凸透鏡的距離，就是 ，用 表示。凸透鏡的焦距越小，對光的匯聚能力越 。凸透鏡有 個焦點，它們都是 （填“虛焦點”或“實焦點”）
反饋練習一：凸透鏡的會聚作用 1.某汽車司機下車時，隨手將一瓶礦泉水放在儀表臺上，不料因陽光照射、水瓶聚光，車內物品被點燃引發火災。太陽光經過礦泉水瓶發生了______選填“反射”或“折射”，礦泉水瓶相當于一個______。 2.西漢時期的淮南萬畢術中記載有“削冰令圓，舉以向日，以艾承其影，則火生。”請你用學過的光學知識判斷“削冰令圓”就是把冰塊制成 鏡，若要“火生”應把“艾”放在鏡的______位置，若此位置距離冰塊中心約10cm，則此鏡的焦距為 cm。 3.作圖
目標二：凹透鏡的發散作用 實驗1.讓平行于主光軸的幾束光射向凹透鏡，發現折射光線___________主光軸。（靠近或遠離）。 結論：凹透鏡對光起 作用，所以又叫 透鏡，且平行于主光軸的光線，經過凹透鏡后，折射光線的 會通過 。（簡稱為“ ”） 實驗2：根據光路是可逆的，如果讓光正對凹透鏡的焦點射向凹透鏡，經過凹透鏡后，折射光線會與主光軸 。（簡稱為“ ”） 實驗3：將一束光正對著凹透鏡的光心照射，光線的傳播方向 。 （簡稱為“ ”） 思考：將凹透鏡正對著太陽光，通過凹透鏡的光束在白紙或光屏上 （填“能”或“不能”）找到很小很亮的點，說明凹透鏡的焦點是 （填“實焦點”或“虛焦點”）；凹透鏡也有 個焦點。
反饋練習二：凹透鏡的發散作用 1.將上述光路圖補充完整
達標檢測 1.我國出土的文物“水晶餅”為中部鼓起的透明圓餅，古籍記載“正午向日，以艾承之，即火燃”。關于“水晶餅”利用太陽光生火，下列說法正確的是( ) A. 這是光的反射現象 B. 這是光的色散現象
C. “水晶餅”對光有會聚作用 D. “水晶餅”對光有發散作用
2.王有同學想制作一個平行光源，以下的做法，你認為可行的是( ) A. 選用凸透鏡并把燈泡放在凸透鏡的焦點上
B. 選用凹透鏡把燈泡放在焦點上
C. 選用凸透鏡并把燈泡放在離凸透鏡的焦點比較近的地方
D. 選用凹透鏡并把燈泡放在凸透鏡的焦點上 3.關于凸透鏡的焦點和焦距，下列說法錯誤的是( ) A. 凸透鏡有兩個實焦點
B. 凸透鏡兩個焦點之間的距離叫焦距
C. 平行于主光軸的光線經過凸透鏡后會聚于焦點
D. 把點光源放在焦點上，通過凸透鏡后的折射光線一定平行于主光軸 根據入射光線和折射光線，甲、乙兩圖虛線框內的透鏡類型分別是( )
A. 凹透鏡、凹透鏡B. 凹透鏡、凸透鏡C. 凸透鏡、凹透鏡D. 凸透鏡、凸透鏡 5.關于凸透鏡和凹透鏡，下列說法中正確的是( ) A. 凸透鏡對光有會聚作用，焦距越小，對光的折光本領就越強
B. 凹透鏡對光有發散作用，焦距越小，對光的發散作用就越小
C. 凸透鏡和凹透鏡都有兩個焦點，且都是實焦點
D. 經過凸透鏡和凹透鏡光心的光線，其傳播方向會發生改變 6.對如圖的透鏡進行分類：
屬于凸透鏡的是______；
屬于凹透鏡的是______。 7.將下列光路圖補充完整
