算法概念與描述
algorithm concepts and descriptions
信息技術
CONTENTS
目錄
認識算法
總結
描述算法
1
2
3
情景描述
狼羊菜問題
一個農夫帶著一條狼、一頭羊和一籃蔬菜要過河，但只有一條小船可用。乘船時，農夫每趟只能帶一樣?xùn)|西。當農夫在場的時候，這三樣?xùn)|西相安無事。一旦農夫不在，狼會吃羊，羊會吃菜。
請設計一個方案，使農夫能安全地將這三樣?xùn)|西帶過河。
情景描述
方案一
情景描述
方案二
情景描述
01
02
04
03

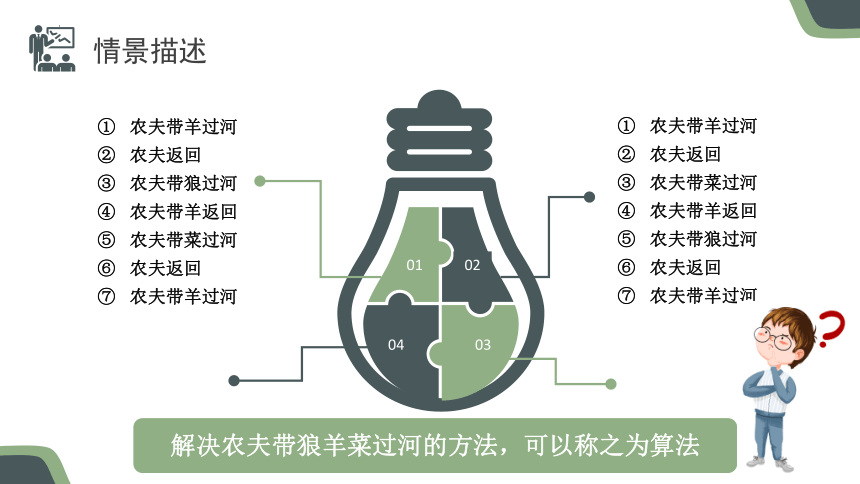

農夫帶羊過河
農夫返回
農夫帶狼過河
農夫帶羊返回
農夫帶菜過河
農夫返回
農夫帶羊過河
農夫帶羊過河
農夫返回
農夫帶菜過河
農夫帶羊返回
農夫帶狼過河
農夫返回
農夫帶羊過河
解決農夫帶狼羊菜過河的方法，可以稱之為算法
01
認識算法
recognize algorithms
算法的概念
廣義上講，算法是解決一個特定問題而采取的確定的、有限的步驟。

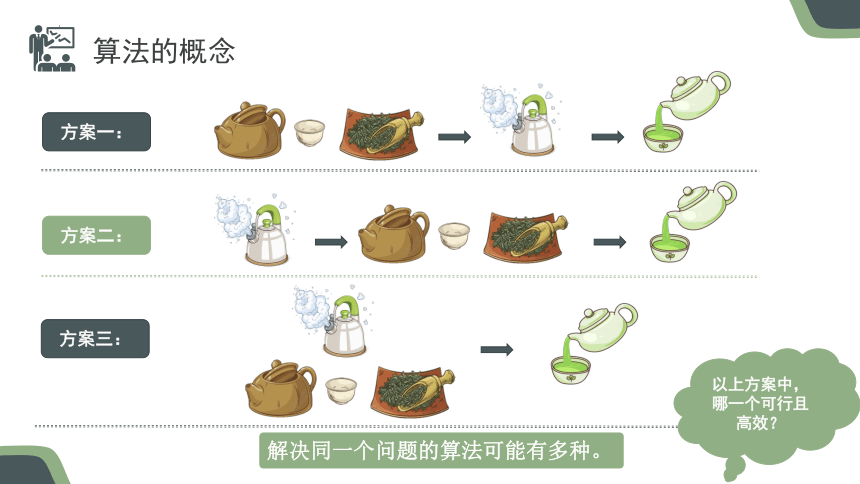

清洗茶壺、茶杯、拿茶葉
燒水
泡茶
算法的概念
1
2
4
方案一：
方案二：
方案三：
以上方案中，哪一個可行且高效？
解決同一個問題的算法可能有多種。
算法的特征

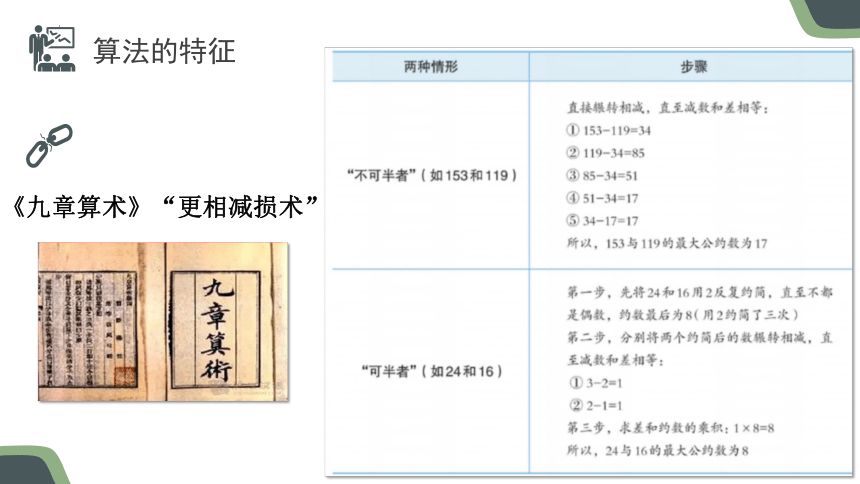

《九章算術》“更相減損術”
算法的特征
在計算機領域，算法作為一個精心設計的運算序列，描述了計算機如何將輸入轉化為輸出的過程。算法一般具有如下特征：
算法的特征
有輸入
一個算法通常要求有0個或多個輸入。
有輸出
一個算法可以有一個或多個輸出。
有窮性
算法必須能在有限個步驟之后終止。
可行性
算法中的每一步都是可以執行的。
確定性
算法的每個步驟都具有確定的含義，沒有歧義。
更相減損數中輸入153和119，print(“Hello,World!”)
02
描述算法
describe the algorithm
算法的描述方法
自然語言
小明在去往地鐵站時，在路口遇到了一個紅綠燈。小明發現該紅綠燈上配有一個倒計時器，倒計時15秒之后紅燈變成了綠燈，如何將“倒計時15秒”的算法描述出來？
算法的描述方法
自然語言
將計數器t（剩余秒數）設為15；
如果t大于等于1，執行步驟③，否則執行步驟⑤；
顯示t，并保持顯示1秒，然后清除顯示；
將t的值減1，跳轉至步驟②。
倒計時結束。
倒計時15秒？
算法的描述方法
優勢
不足
簡單直接，比較容易掌握。
算法中含有多分支或循環操作較多時難以清晰表示；
自然語言的歧義性易導致算法執行的不確定性。
小明請小李和他的朋友去看電影。
算法的描述方法
流程圖是用圖形表示算法的一種常用工具。用流程圖描述的算法直觀易讀，問題解決的步驟清晰簡潔，算法結構表達明確。
流程圖
流程圖符號 名稱 功能
開始/結束框 表示算法的開始或結束
輸入/輸出框 表示輸入或輸出數據
處理框 框中指出要處理的內容，此框有一個入口和一個出口
判斷框 用于表示條件判斷及產生分支的情況，判斷框有四個頂點，通常上面的頂點表示入口
流程線 用于控制流程方向
算法的描述方法
結束
t ← 15
t ≥ 1
輸出t
t ← t-1
True
False
保持顯示1秒
清除顯示
倒計時15秒？
將計數器t設為15；
如果t大于等于1，執行步驟③，否則執行步驟⑤；
顯示t，并保持顯示1秒，然后清除顯示；
將t的值減1，跳轉至步驟②。
倒計時結束。
開始
流程圖
算法的描述方法
循環結構
順序結構
選擇結構
三種基本結構
結束
t ← 15
t ≥ 1
輸出t
t ← t-1
True
False
保持顯示1秒
清除顯示
開始
算法的描述方法
S1
Sn
…
順序結構
三種基本結構--順序結構
算法的描述方法
False
True
S1
S2
條件
選擇結構
三種基本結構--選擇結構（分支結構）
算法的描述方法
三種基本結構
S1
條件
False
True
循環結構
食堂阿姨打菜：接過顧客的餐盤→詢問菜品→打菜→遞回餐盤，重復以上過程，直到所有顧客的菜都打完為止。
公交司機：駕駛到一個站點→停車→開前后門→等乘客上下車→關門→繼續行駛，重復以上過程，直到交接班時間為止。
循環體
算法的描述方法
注意區分
選擇和循環
三種基本結構
False
True
S1
S2
條件
選擇結構
S1
條件
False
True
循環結構
算法的描述方法
操作時，我們可以在紙上手工繪制流程圖，也可以使用工具軟件或者到特定的網站進行繪制。
算法的描述方法
輾轉相除法
輸入m,n
R=0
m=n
循環結構
算法的描述方法
偽代碼
t ← 15
while t ≥ 1
output 1
sleep 1s
clear
t ← t-1
end while
倒計時15秒？
三種描述方法的比較
算法描述的方法 優勢 不足
自然語言 簡單直接易掌握 難以清晰表示
不確定性
流程圖 清晰簡潔 易于表達選擇結構 利于不同環境的程序設計 形勢復雜
偽代碼 書寫方便易于理解 便于向計算機程序設計語言過渡 需懂專業技能才能編寫
不直觀
錯誤不容易排查
03
總結
summary
算法概念和描述
算法的概念
算法的特征
算法的描述方法
有輸入
有輸出
確定性
有窮性
可行性
一個算法通常要求有0個或多個輸入。
一個算法可以有一個或多個輸出。
算法必須能在有限個步驟之后終止。
算法中的每一步都是可以執行的。
算法的每個步驟都具有確定的含義。
有輸入
有輸出
有窮性
可行性
自然語言
流程圖
偽代碼
用日常所用語言來描述算法的步驟。
流程圖是用圖形表示算法的一種常用工具。
采用一種類似程序設計語言的代碼來描述算法。
算法就是解決一個特定問題而采取的確定的，有限的步驟。
實踐練習
閱讀流程圖說出它的功能。
輸出0~100可以被3整除的所有整數
實踐練習
某城市公交車票價 2 元，乘客可以刷卡乘車。刷卡時，若公交卡余額不足 2 元，提示“請投幣”；若余額大于等于 2 元但小于 10 元，提示“余額即將不足”；若余額大于等于 10 元，提示“歡迎乘車”。請用流程圖描述該功能。
實踐練習
感謝聆聽
thanks for listening
