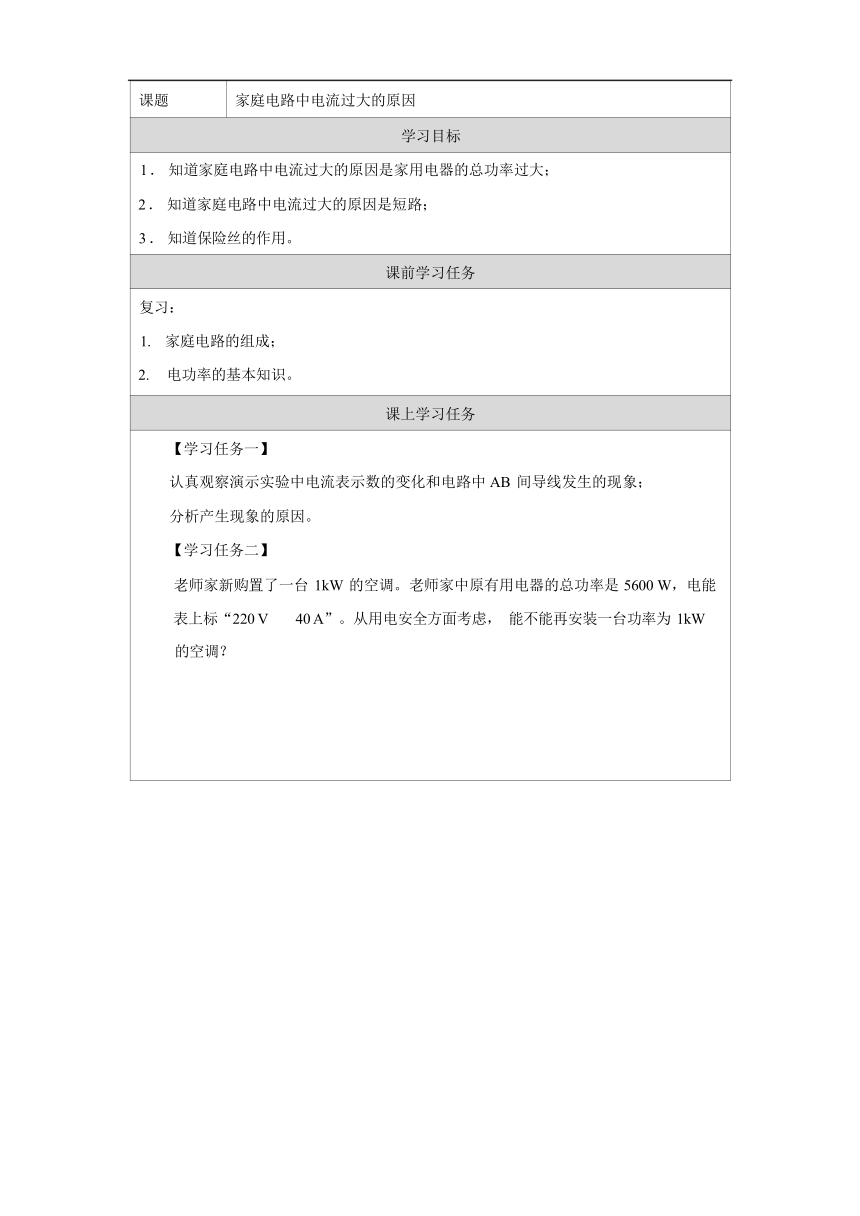

課題 家庭電路中電流過大的原因
學習目標
1 ． 知道家庭電路中電流過大的原因是家用電器的總功率過大； 2 ． 知道家庭電路中電流過大的原因是短路； 3 ． 知道保險絲的作用。
課前學習任務
復習： 1. 家庭電路的組成； 2. 電功率的基本知識。
課上學習任務
【學習任務一】 認真觀察演示實驗中電流表示數的變化和電路中 AB 間導線發生的現象； 分析產生現象的原因。 【學習任務二】 老師家新購置了一臺 1kW 的空調。老師家中原有用電器的總功率是 5600 W，電能 表上標“220 V 40 A”。從用電安全方面考慮， 能不能再安裝一臺功率為 1kW 的空調？
推薦的學習資源
(
空氣開關
) 空氣開關是通常的叫法， 學名應該稱為空氣斷路器，簡稱為空斷或空開，是以空氣 為滅弧介質的， 控制電氣回路的分合開關。空氣開關具有多種保護功能，業主可以根據 需要選擇不同的功能組合，如短路保護、過載（電流）保護、分勵控制、欠壓保護等。 短路保護和過載（電流） 保護是基本配置，分勵控制和欠壓保護是選配功能，可以根據 需要選配。 空氣開關是過流保護，不帶漏電功能，只有在過流或短路時掉閘。電氣線路過電流 （包括短路）， 如不切斷電源， 則電氣線路會發熱、起火或產生強烈電弧引燃其他易燃 物，從而造成電氣火災。空氣開關是由于電路中電流過大（電路短路或用電設備總功率 過大都有可能引起電流過大）而自動關掉開關，切斷電路。 (
漏電保護器
) 漏電保護器簡稱漏電開關，又叫漏電斷路器， 按其保護功能和用途，一般可分為： 漏電保護繼電器、漏電保護開關和漏電保護插座三種類型。是電路中漏電電流超過預定 值時能自動動作的開關， 主要是用來在設備發生漏電故障時防止人身發生觸電事故進行 的人身觸電保護，具有過載和短路保護功能。 空氣開關和漏電保護器的不同之處： 1 、 性質不同： 漏電保護器主要是用來在設備發生漏電故障時以及對有致命危險的人身 觸電保護。空氣開關是斷路器的一種，是一種只要電路中電流超過額定電流就會自 動斷開的開關。 2 、 工作原理不同： 空氣開關是當線路發生一般性過載時，過載電流雖不能使電磁脫扣 器動作，促使雙金屬片受熱向上彎曲，推動杠桿使搭鉤與鎖扣脫開，將主觸頭分 斷，切斷電源。漏電保護器是當主回路有漏電流時，由于輔助接點和主回路開關的 分離脫扣器串聯成一回路，因此輔助接點接通分離脫扣器而斷開空氣開關。 3 、 特點不同： 由于漏電保護器是信號觸發動作的，那么在其它電磁干擾下也會產生信 號觸發漏電保護器動作， 形成誤動。空氣開關則不是。
