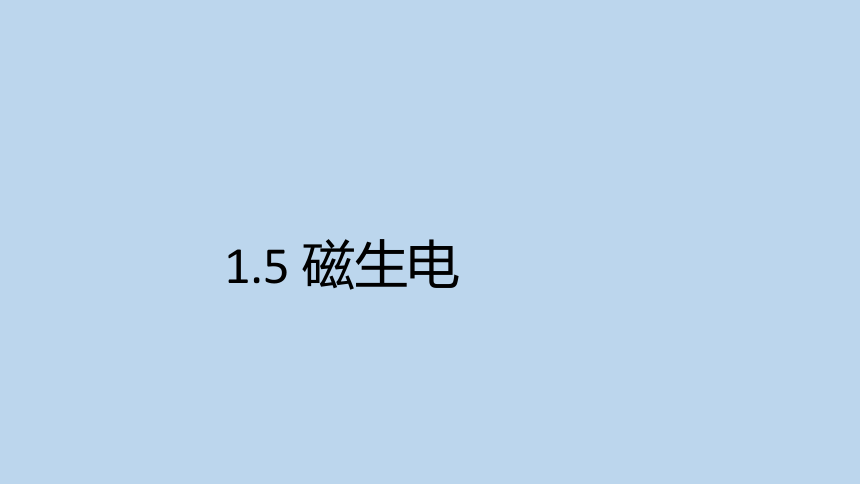

1.5 磁生電
電 流
磁 場
奧斯特
法拉第
法拉第的磁生電
1、選擇實驗器材

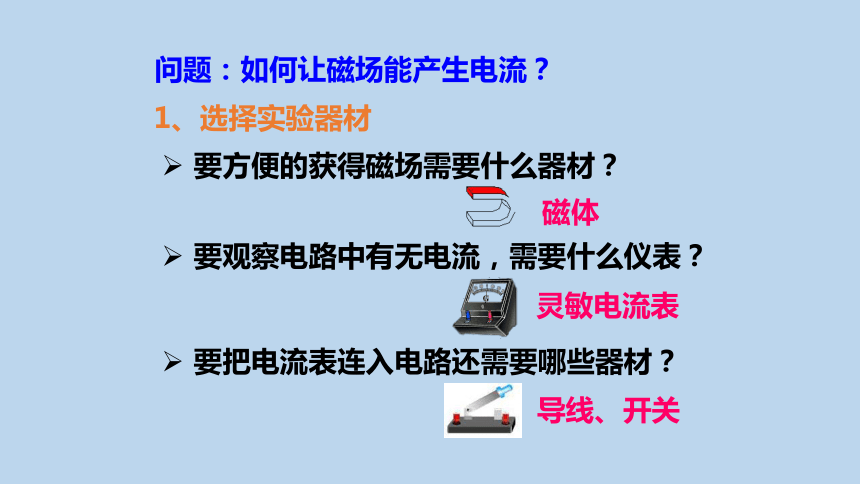

要方便的獲得磁場需要什么器材？
要觀察電路中有無電流，需要什么儀表？
要把電流表連入電路還需要哪些器材？
磁體
靈敏電流表
導線、開關
問題：如何讓磁場能產生電流？
2、如何處理這些實驗器材呢？
閉合電路
——形成電流必要條件
G
1. 線圈的一側在磁場中運動時：
實 驗 條 件 指針擺動情況 是否有電流
線圈一側在磁場中運動
垂直于磁場方向向左和向右運動
平行于磁場方向向上和向下運動
斜向上或向下運動
擺動
不擺動
擺動
沒有電流
有電流
有電流
2. 導線靜止而磁體運動

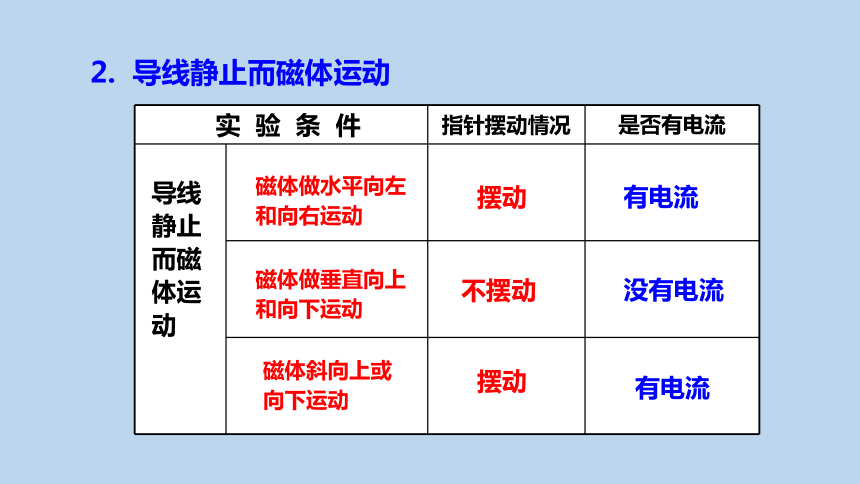

實 驗 條 件 指針擺動情況 是否有電流
導線靜止而磁體運動
磁體做水平向左和向右運動
磁體做垂直向上和向下運動
磁體斜向上或向下運動
擺動
有電流
擺動
有電流
不擺動
沒有電流
電磁感應現象

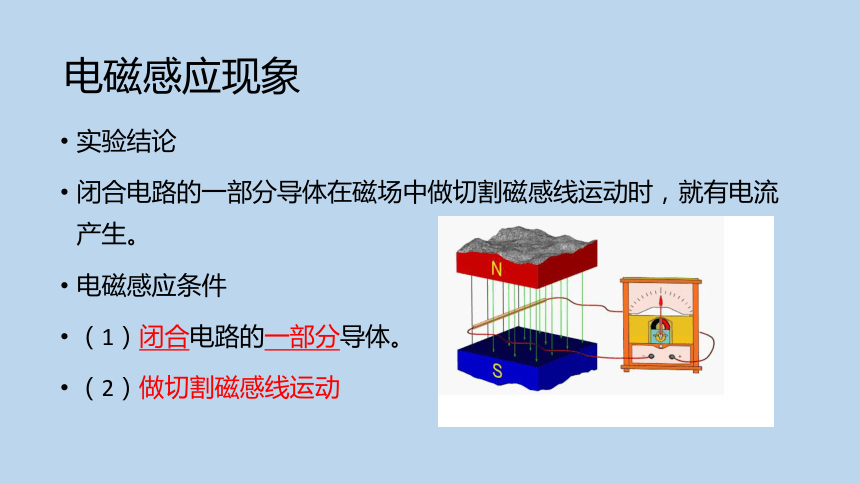

實驗結論
閉合電路的一部分導體在磁場中做切割磁感線運動時，就有電流產生。
電磁感應條件
（1）閉合電路的一部分導體。
（2）做切割磁感線運動
電磁感應現象

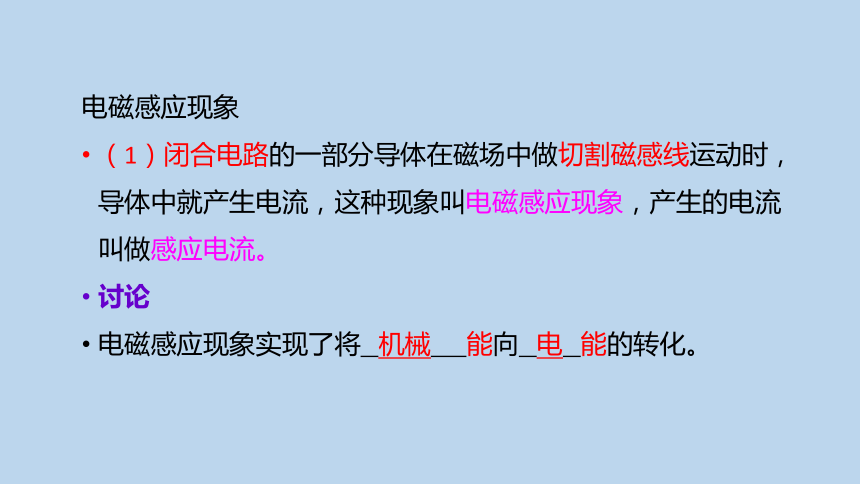

（1）閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就產生電流，這種現象叫電磁感應現象，產生的電流叫做感應電流。
討論
電磁感應現象實現了將 機械 能向 電 能的轉化。
猜想1：可能與導體運動方向有關。
猜想2：可能與磁場方向有關。
感應電流方向與什么因素有關
導體運動方向 磁極方向 指針偏轉方向
導體向右 N在上
導體向左 N在上
導體向右 S在上
導體向左 S在上
【實驗過程】：
指針向右
指針向右
指針向左
指針向左
【實驗結論】：
感應電流的方向與 和
有關；
改變其中的一個，電流方向 ；
若同時改變這兩個方向，電流方向 。
磁場方向
導體運動方向
改變
不變
探究：
感應電流的大小與哪些因素有關？
建立假設：1、導線切割的速度大小；
2、導線切割的速度方向；
3、永磁體的強度；
4、切割導線的條數；
5、切割導線的有效長度。
設計實驗方案：（以假設1為例）
實驗方法：控制變量法
在此實驗中應控制哪些變量？
進行實驗：（演示）
得出結論：
感應電流的大小與導線切割的速度大小有關，速度越大，電流越大。
由實驗可知：影響感應電流大小的因素是導線切割的速度大小、 永磁體的強度、切割導線的條數、切割導線的有效長度。而與導線切割的速度方向無關。
1、伸開右手，拇指與四指垂直。
2、讓磁感線垂直穿過手心。
3、拇指指向導體切割磁感線運動方向。
4、那么四指所指的方向就是感應電流的方向。
判定方法：
右手定則
發電機的構造和作用
工作原理
　　當線圈在前半周轉動時，電流表指針偏轉，表明電路中產生了電流；當線圈在后半周轉動時，切割磁感線方向相反，電流表指針偏轉方向相反。
銅環
電刷
　　發電機發電的過程是其他形式能轉化為電能的過程。
結論：線圈轉動一周，電流方向改變兩次。
這種周期性改變方向的電流叫交流電
若將兩銅環改成換向器，則電流方向如何變化？
方向不發生改變的電流叫直流電
發電機的應用
認識我國的交流電：
周期：0.02秒，頻率：50赫茲（Hz）
即每秒電流方向改變100次。
交流電的周期：交流電完成一次周期性變化需要的時間（轉一圈需要的時間）
交流電的頻率：在一秒內交流電完成周期性變化的次數
實際使用的大型交流發電機，一般采用線圈不動、磁極旋轉的方式來發電。為了得到較強的磁場，還要用電磁鐵代替永磁體。
電動機和發電機的區別
1.電動機的原理：利用通電線圈在磁場中受力轉動的原理制成的
2.發電機原理：電磁感應
電能→機械能
機械能→電能
1．共享電動汽車通過刷卡開鎖，實現循環使用。租賃者將帶有磁條的租車卡靠近電動汽車的感應器，檢測頭的線圈中就會產生變化的電流，讀取解鎖信息。圖中能反應刷卡讀取信息原理的是(　　)
D
課后練習
2．如圖所示的小制作中，裝置A中有磁鐵和可轉動的線圈，當有風吹向風扇時扇葉轉動，引起燈泡發光。裝置A的工作原理是(　　)
A．通電線圈周圍存在磁場
B．電磁感應
C．通電線圈能在磁場中轉動
D．磁極間的相互作用
B
課后練習
