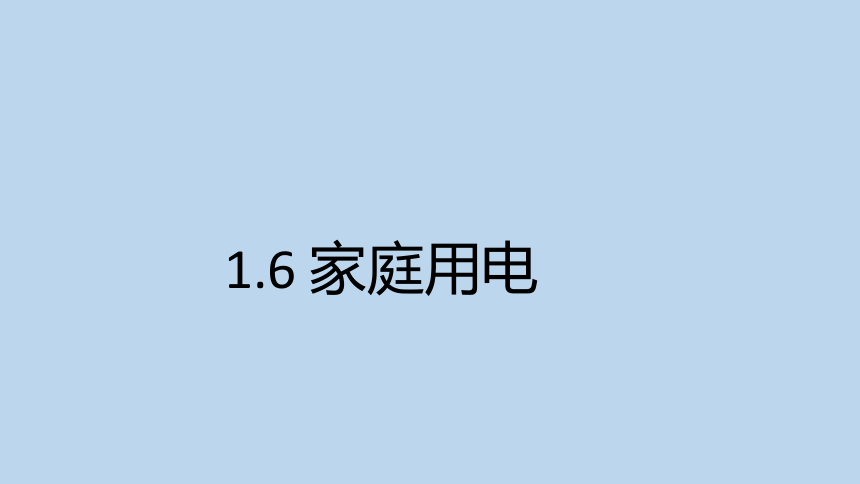

1.6 家庭用電

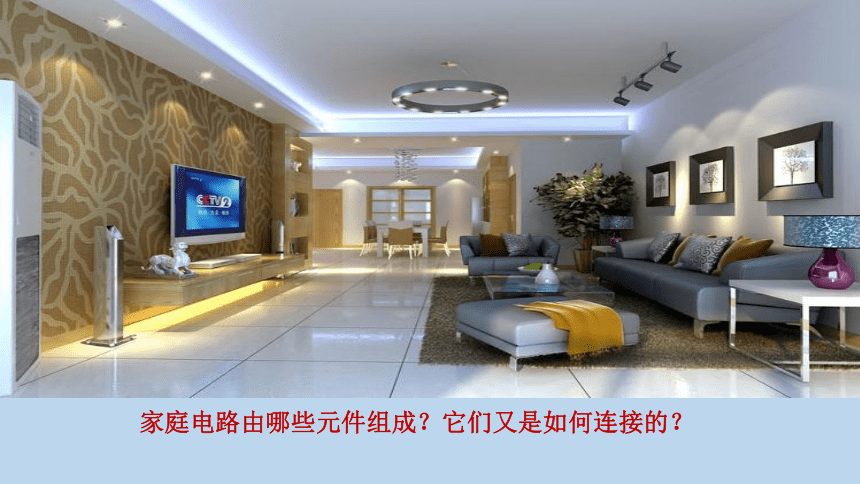

家庭電路由哪些元件組成？它們又是如何連接的？

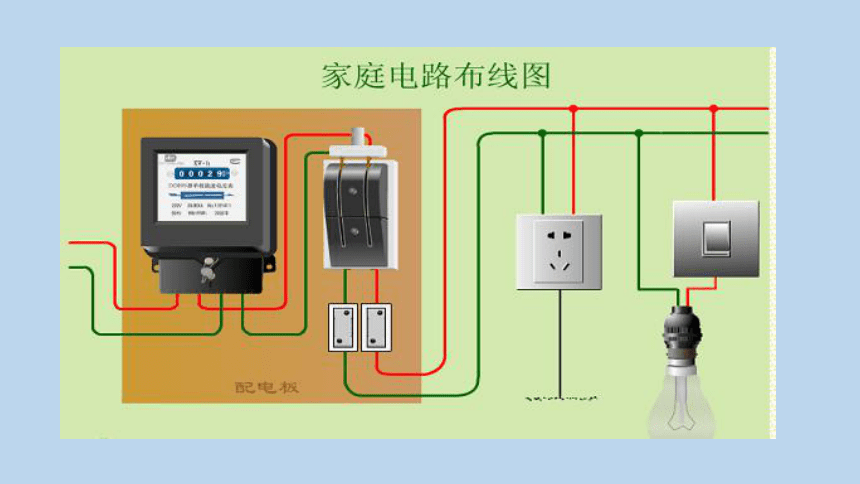

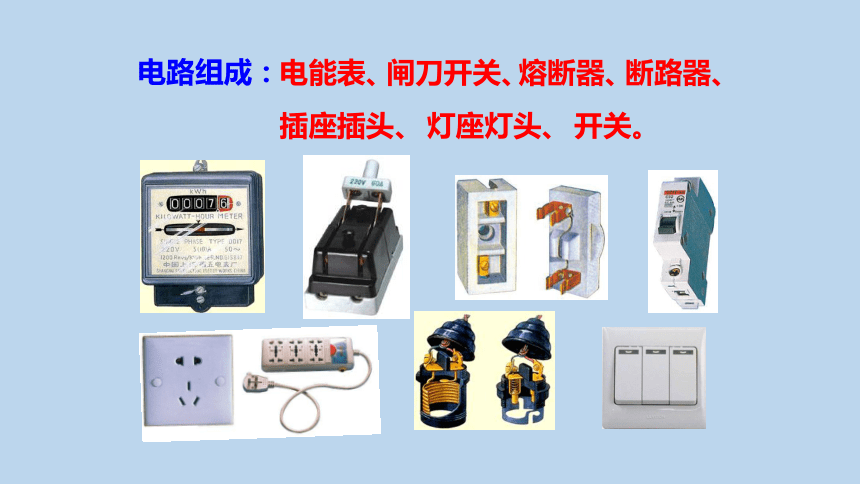

電路組成：
電能表、
閘刀開關、
熔斷器、
斷路器、
插座插頭、
燈座燈頭、
開關。

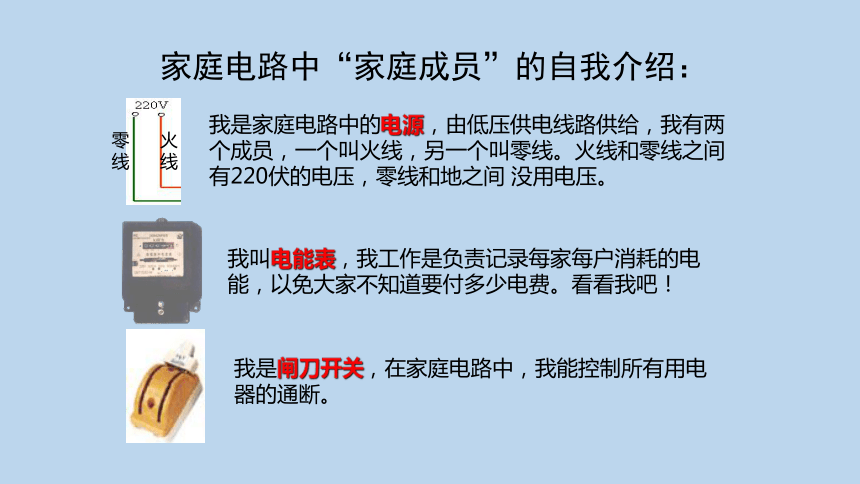

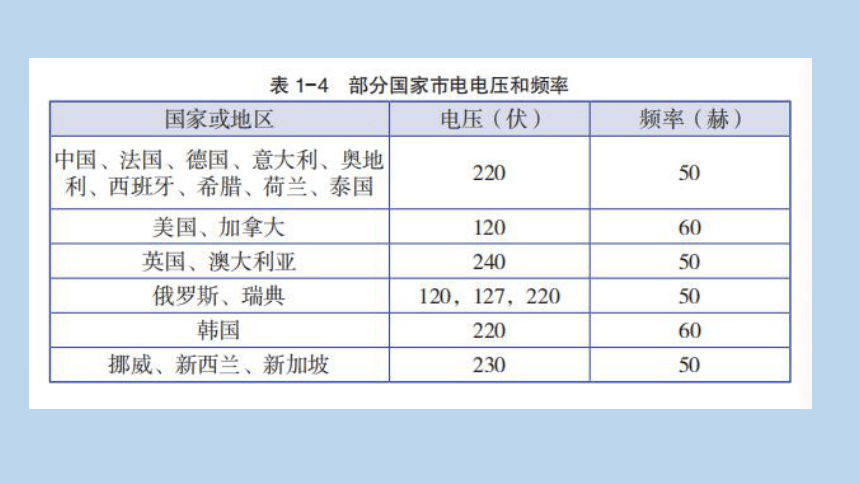

我是家庭電路中的電源，由低壓供電線路供給，我有兩個成員，一個叫火線，另一個叫零線。火線和零線之間有220伏的電壓，零線和地之間 沒用電壓。
家庭電路中“家庭成員”的自我介紹：
我叫電能表，我工作是負責記錄每家每戶消耗的電能，以免大家不知道要付多少電費。看看我吧！
我是閘刀開關，在家庭電路中，我能控制所有用電器的通斷。
火線
零線

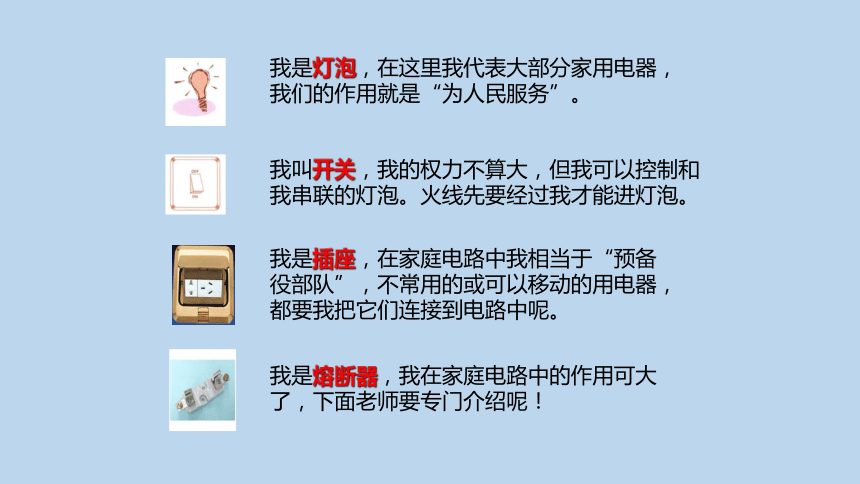

我是熔斷器，我在家庭電路中的作用可大了，下面老師要專門介紹呢！
我是燈泡，在這里我代表大部分家用電器，我們的作用就是“為人民服務”。
我是插座，在家庭電路中我相當于“預備役部隊”，不常用的或可以移動的用電器，都要我把它們連接到電路中呢。
我叫開關，我的權力不算大，但我可以控制和我串聯的燈泡。火線先要經過我才能進燈泡。
思考：
家庭電路中的進戶線有兩根，一根是火線，一根是零線。你會判斷嗎？

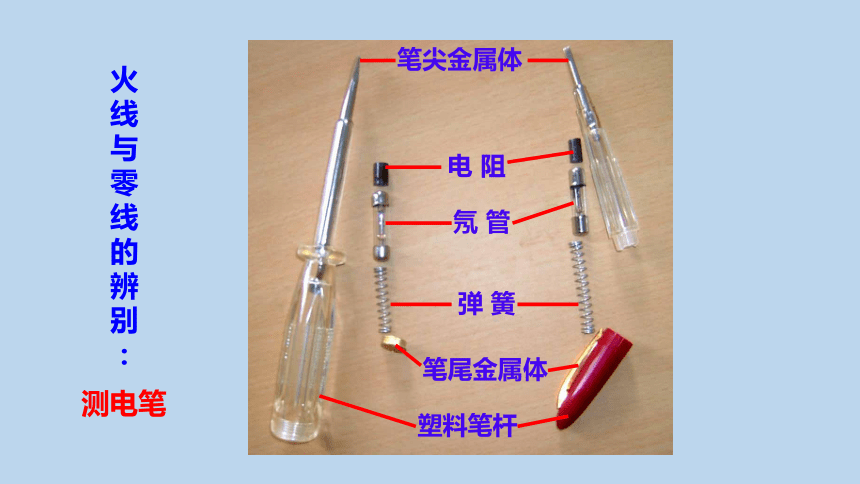

測電筆：
錯誤操作
正確操作
筆尖金屬體
電 阻
氖 管
彈 簧
筆尾金屬體
塑料筆桿
火線與零線的辨別
：
測電筆

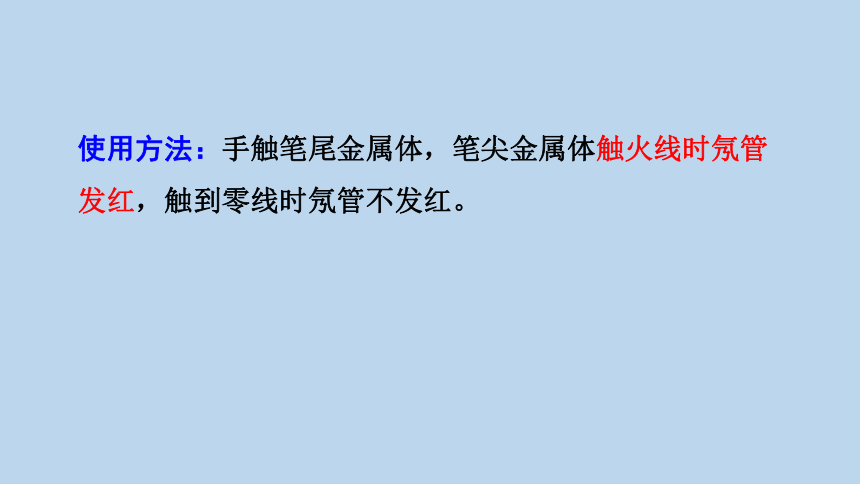

使用方法：手觸筆尾金屬體，筆尖金屬體觸火線時氖管發紅，觸到零線時氖管不發紅。

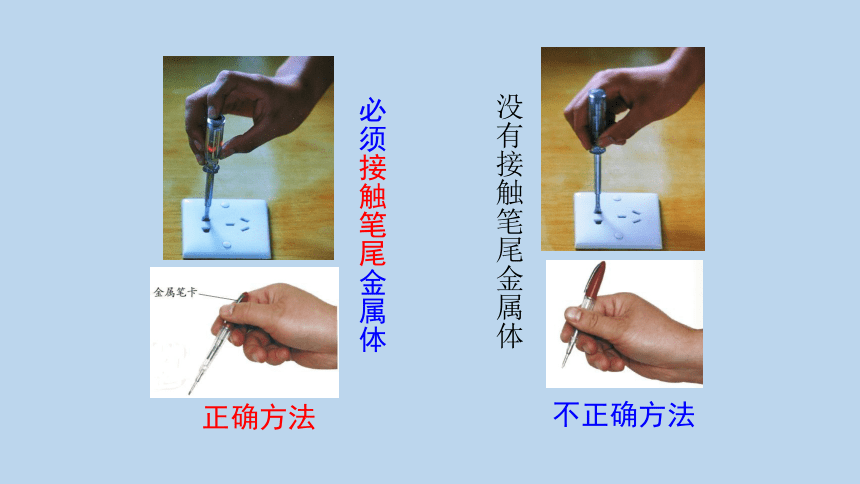

必須接觸筆尾金屬體
正確方法
不正確方法
沒有接觸筆尾金屬體

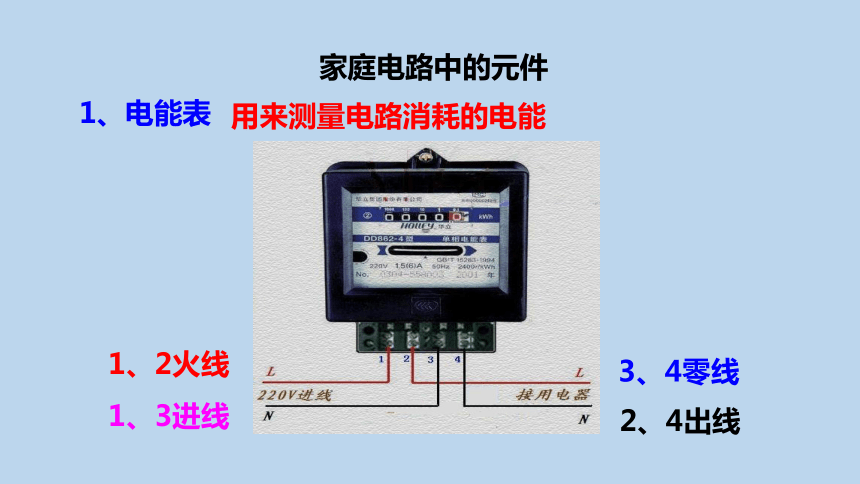

家庭電路中的元件
1、電能表
用來測量電路消耗的電能
3、4零線
2、4出線
1、3進線
1、2火線
2、閘刀開關
靜觸頭
動觸頭
保險絲
作用：
接通和切斷電路，便于更換電器或維修設備。
安裝時應該怎樣放置：
靜觸頭上邊，
動觸頭下邊，
切不可倒裝。
3、燈座燈泡
有插口式和螺旋式兩種類型
保險扣
彈簧
金屬棒
保險扣
金屬片
螺旋套
接火線
插口式
錫塊
螺旋式
錫塊
螺旋
卡口
4、插座與插頭
家用電器是通過什么元件而接入家庭電路中的？
插座有固定式和移動式兩種類型
固定式插座
移動式插座
插座又分兩孔式和三孔式，而插頭也相對應。
三孔插座插頭連接方法
火 線
零線
接地線
零線
L
N
E
火線
零線
金屬
外殼
“左零右火上接地”
“左零右火”
二孔插座
多個電器的插頭同時插在同一個插座上使用，可能會導致什么問題發生？
電流過大，導線發熱，
有引發火災的危險。
還有哪些家庭電路故障中，會導致電流瞬間過大？
電路中出現短路，也是引發火災的常見故障。
如何解決家庭電路中電流過大的情況發生？
電路中必須按裝安全保護裝置。
電器的電路一旦出現故障，可能會大大增加電流，這樣不僅損壞電器，嚴重時會引起火災，因此必須有保護裝置。
1. 熔斷器：
敞開插入式熔斷器：
保險絲裝在盒蓋上。
封閉管式熔斷器：
它的保險絲被封閉在玻璃管內。
熔斷器和斷路器
保險絲的選用
選用保險絲應使保險絲的額定電流等于或稍大于電路中正常工作時的電流。
如果用銅絲、鐵絲代替保險絲，有什么問題發生？
鐵絲、銅絲的熔點較高。在電流過大時，銅絲或鐵絲一般不會熔斷，因而不能切斷電路，極易發生事故。
如果選用的保險絲額定電流值太大或太小有什么后果？
額定電流過大，不易熔斷，起不到保護作用。
額定電流過小，易熔斷，使電路不能正常工作。
d. 連接方法：連接在火線上
火線
零線
你認為保險絲一般應裝在火線上還是零線上？為什么？
保險絲的安裝
思考：
電路中的造成電流過大的原因有哪些？
①電路中用電器
用電量過大
②發生短路：
短路的情況：電線絕緣皮刮破、老化.連接線路不小心等等情況造成火線、零線直接連同.
斷路器：
（一般連接在火線上）
（1）斷路器在電路中作用
斷路器上標有額定電流，當流過斷路器的電流超過額定電流時，斷路器會自動斷開，切斷電路，從而起到保護電路的作用。
（2）斷路器的工作原理
當電路過載
或短路時，
斷路器中雙金屬片受熱彎曲
推動簧鎖，彈簧拉動，觸點斷開
斷開電路
沒有電流
電流過大，導體發熱
在過載短路時保護作用
當電路被熔斷器或斷路器切斷后，不要急于更換保險絲或使斷路器復位，而應先找出發生電路故障的原因，排除故障后再接通電路。
正常時雙金屬片恢復原狀，斷路器能手動切斷電路，也能手動復位。
插座：
上地左零右火
A、兩孔式：一孔是火線，一孔是零線。
B、三孔式：一孔是火線，一孔是零線，另一孔是接地線。
外殼是金屬的用電器，插頭通常都用三腳插頭，這是為什么？
萬一用電器火線的絕緣層被破壞，火線與用電器的金屬殼相接觸，金屬殼就有220伏的電壓。
當外殼有接地時，電流會經過接地線進入大地，此時會由于電流過大，而使斷路器自動斷開，接地線是用電器的安全線。
家庭電路
進戶線
測電筆
電能表
總開關
保護裝置
熔斷器和斷路器
保險絲的作用于選擇
用電器、插座
課堂小結
1．家庭電路中的保險絲熔斷了，以下原因中不可能的是(　　)
A．家庭電路中用電器的總功率過大
B．電燈開關中的兩根導線相碰
C．保險絲的規格不合適，熔斷電流太小
D．插頭中的兩根導線相碰
B
課后練習
2．家庭電路中，下列操作符合要求的是(　　)
A．輸電線進戶后，應先接電能表
B．家庭電路的開關接在零線或火線上都可以
C．使用測電筆時，手指不能碰到筆尾金屬體，以免發生觸電事故
D．空氣開關(一種斷路器)跳閘后，應立即閉合
A
課后練習
3. 下列說法中正確的是（ 　）
A. 家庭電路中，開關通常接在零線上
B. 家庭電器都是串聯接入電路中的
C. 自動空氣開關作用是保證電路的電流不變
D. 使用試電筆時，手指不能碰到筆尖金屬體
D
課后練習
4. 小李家中的電燈不亮，電冰箱等用電器也不工作，但檢查保險絲沒有熔斷，用測電筆測試所有的導線接頭及用電器時，測電筆氖管均發光，則他家的電路故障可能是（ ）
A. 入戶電源線的火線某處斷路
B. 入戶電源線的零線某處斷路
C. 入戶電源線的某處火線和零線短路
D. 供電局停電
B
課后練習
