1.4 電動機
電動機
科學探究一：
磁場對通電導體的作用……
在磁場中給導體通電，導體 。
現象：
開關斷開，導體 。
撤走磁鐵，給導體通電，導體 。
結論：
通電導體在磁場里要受到力的作用。
不動
不動
運動

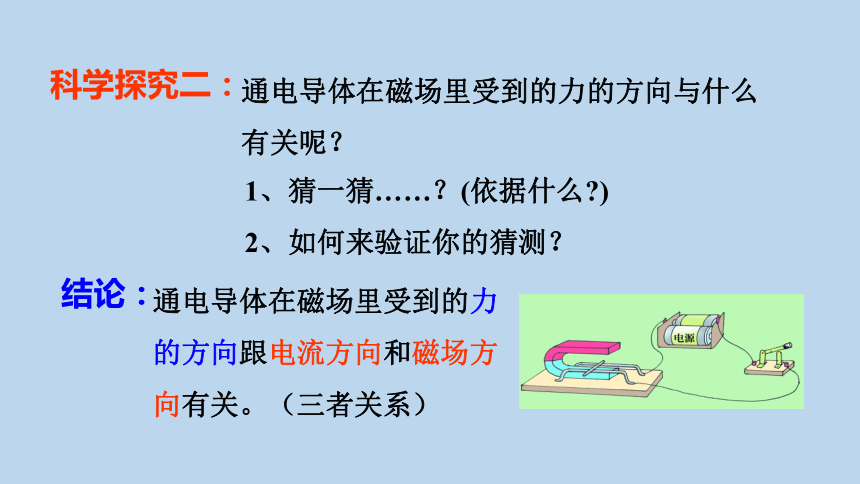

通電導體在磁場里受到的力的方向與什么有關呢？
結論：
通電導體在磁場里受到的力的方向跟電流方向和磁場方向有關。（三者關系）
1、猜一猜……？(依據什么 )
2、如何來驗證你的猜測？
科學探究二：
判定方法：
左手定則
1、伸開左手，拇指與四指垂直。
2、讓磁感線垂直穿過手心。
3、四指指向電流方向。
4、那么拇指所指方向就是導體運動方向。
視頻：磁場對通電導體的作用
閉合開關觀察，原來靜止在磁場中的導體運動情況：
a. 磁場方向不變，改變電流方向，觀察磁場中導體運動方向改變.
b. 電流方向不變，改變磁場方向，觀察磁場中導體運動方向改變.
c. 同時改變電流方向、磁場方向，觀察磁場中導體運動方向不變.
思考：如果把一個通電的線圈放在磁場里，線圈會運動嗎？
怎樣運動？
2. 磁場對通電線圈的作用
a
b
c
d
ab段電流方向由a向b，受力方向向___；
cd 段電流方向由c向d，受力方向向____.
上
下
平衡位置： 線圈平面與磁感線垂直
甲
乙
實驗現象
甲：矩形線圈不轉動
乙：矩形線圈順時針方向轉動，然后
在線圈所在的平面與磁場垂直的
位置擺動幾下后就停止不動
a
b
c
d
１、通電線圈轉到平衡位置時，為什么不立即停下來，而是在位置附近擺地動幾下才停下來？
通電線圈轉到平衡位置前具有一定速度，由于慣性它會繼續向前運動，但由于這時受到阻礙轉動的力又會使它返回平衡位置，所以它要擺動幾后再停下來。
２、怎樣使線圈在轉過平衡位置后繼續沿原來的方向轉動下去？
使線圈一到平衡位置就能自動改變線圈中的電流方向。
定子（磁體）
轉子（線圈）
換向器
（使線圈的電流方
向發生改變）
電刷
直流電動機：用直流電供電的電動機
定子
轉子
（線圈）
（磁體）
實際的
電動機
直流電動機
3、構造
定子
轉子
換向器
磁體
線圈
兩個銅半環
電刷
銜接換向器
1、工作原理：
利用通電線圈在磁場里轉動的原理。
電能轉化為機械能。
2、能量轉化：
（用直流電源供電的電動機）
4、換向器作用：
自動改變線圈內的電流方向，使線圈持續轉動。
電動機的特點：
把電能轉化成機械能
電動機的優點：
構造簡單，控制方便，效率高，無污染
電動機的應用：
生活上：電風扇、電須刀、電吹風等等
生產上：電車、電力機車、起重機等等
1.蹄形磁鐵
2.弧形鐵片
3.線圈
4.轉軸
5.支架
6.換向器
7.電刷
裝配直流電動機模型
注意事項
1．安裝軸架時要緊固，并使兩軸架平面平行，盡量減小軸與軸架之間的摩擦力，有毛刺時用細砂紙打磨光滑，也可滴些潤滑油。
2．安裝軸架，用力勿猛，防止彎曲。
3．換向器與電刷的接觸松緊要適當，太緊則不易轉動，太松則接觸不良。如果電刷與換向器上有銹蝕，可用砂紙輕輕磨掉。
4．組裝完畢，用手輕輕轉動一下轉軸，看著轉動是否靈活，再接通電路。
5．若通電后電樞不轉動，可用手撥動轉子。如果仍不轉動，應立即斷開電源，檢查接線有無松動或短路。因短路造成電動機停轉時電流很大，將使電池消耗很快。
生活和生產中
離不開電動機
交流電動機
利用交流電源供電的電動機
原理
通電線圈在磁場中受力轉動
能量轉化
直流電動機和交流電動機
分類
電動機
電能→機械能
定子和轉子
電動機構造
換向器
課堂小結
1．如圖所示的四種電器中，利用電動機原理工作的 是 (　　)
B
課后練習
2. 直流電動機中的換向器的作用是（ ）
A. 只改變電流的大小
B. 只改變電流的方向
C. 同時改變電流的方向和大小
D. 同時改變電流方向和磁場方向
B
課后練習
