4.5 科學探究：凸透鏡成像
教學目標
1.經歷探究實驗的全過程，得出凸透鏡成像的規律
2.認識凹透鏡、了解凹透鏡對光線的作用、會畫出通過凹透鏡的三條特殊光線
教學重點
通過探究活動，獲得提出問題和解決問題的能力
教學難點
理解凸透鏡和凹透鏡對光線的作用；掌握三條特殊光線，經凸透鏡或凹透鏡折射后的傳播方向
教學過程
一、課前準備
1．家庭實驗：
（1）利用家中的放大鏡或老花鏡，在陽光下尋找其焦點，并在焦點處放一火柴或易燃品，觀察其能否燃燒。
（2）利用放大鏡或老花鏡觀察紙上的字或窗外的樹木，記錄觀察到的現象。
2．預習記錄：
通過預習課文，你學會了什么，有哪些疑問，請簡要記錄下來：

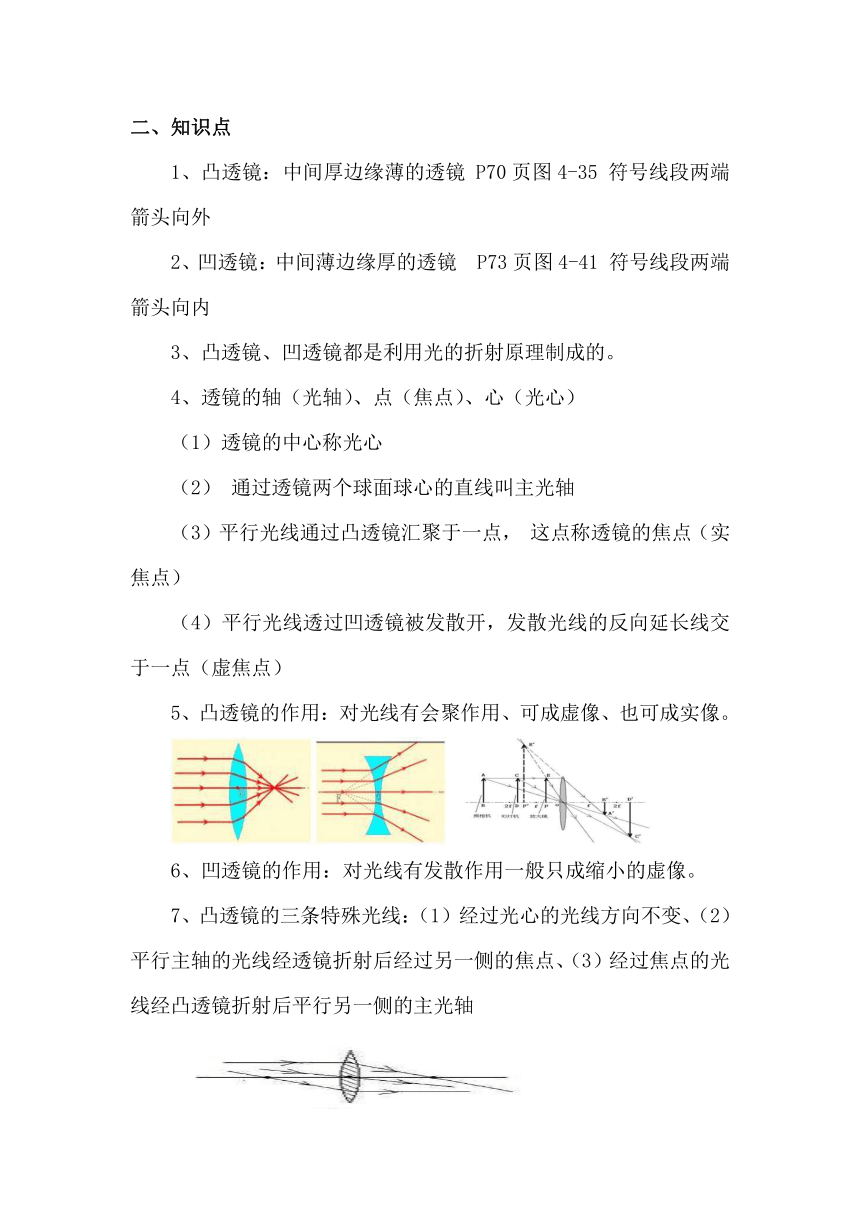

二、知識點
1、凸透鏡：中間厚邊緣薄的透鏡 P70頁圖4-35 符號線段兩端箭頭向外
2、凹透鏡：中間薄邊緣厚的透鏡 P73頁圖4-41 符號線段兩端箭頭向內
3、凸透鏡、凹透鏡都是利用光的折射原理制成的。
4、透鏡的軸（光軸）、點（焦點）、心（光心）
（1）透鏡的中心稱光心
（2） 通過透鏡兩個球面球心的直線叫主光軸
（3）平行光線通過凸透鏡匯聚于一點， 這點稱透鏡的焦點（實焦點）
（4）平行光線透過凹透鏡被發散開，發散光線的反向延長線交于一點（虛焦點）
5、凸透鏡的作用：對光線有會聚作用、可成虛像、也可成實像。
6、凹透鏡的作用：對光線有發散作用一般只成縮小的虛像。
7、凸透鏡的三條特殊光線：（1）經過光心的光線方向不變、（2）平行主軸的光線經透鏡折射后經過另一側的焦點、（3）經過焦點的光線經凸透鏡折射后平行另一側的主光軸
凹透鏡的三條特殊光線：（1）經過光心的光線方向不變（2）平行主軸的光線經凹透鏡發散后的反向延長線經過同側的焦點（3）射向凹透鏡其延長線經過另一側焦點的光線經凹透鏡發散后，平行主軸。
三、當堂達標 體驗收獲
（一）基礎過關
1．一束與主光軸平行的光線，經凸透鏡折射后會聚于一點，這點就是凸透鏡的 ，用字母 表示，它到透鏡光心的距離叫 ，用字母 表示。
2．要想利用凸透鏡使小燈泡發出的光線變成平行光，應該把小燈泡放在凸透鏡的 上。
3．請?jiān)趫D中畫出入射光線或折射光線。
4．（1）作出下列圖中光線的入射光線。
（2）在下列方框中填入適當?shù)耐哥R。
（二）拓展延伸（選做）
5．如果把一個玻璃球分割成五塊，其截面如圖1所示，再將這五塊玻璃
A．B．C．D．e分別放在太陽光下，那么能使光線發散的是（ ）
A．a(chǎn) B．b C．c D．d
四、當堂檢測
(
d
) (
c
) (
b
) (
a
) (
e
)1、如圖所示，保持凸透鏡的位置不變，先后把燭焰放在a、b、c、d、e各點，并分別調整光屏的位置。則：
(
F
F
f
2f
)
（1）把燭焰放在 ____點，屏上出現的像最大；
把燭焰放在 _____ 點，屏上出現的像最小。
（2）把燭焰放在 _____ 點，屏上出現清晰的像時，屏距凸透鏡最遠。
（3）把燭焰放在 _____ 點，屏上不會出現像。
2、關于投影儀的工作原理，以下敘述中正確的是（ ）
A、當uB、當fC、當u>2f 時，成倒立縮小的實像
D、當f3、某物體經凸透鏡在光屏上得到一個像，現將透鏡中部遮住不讓光通過，則屏上的像（ ）
A．缺少中部 　　　　　　　　　
B．變小
C．性質不變，像變暗　　　　　
D．變大
4、某學生在做凸透鏡成像實驗時，若發現在距透鏡20cm處的光屏上有一個倒立放大的像，則此透鏡的焦距可能為（ ）
A．6cm　　　
B．10cm　　　
C．25cm　　　
D．無法確定
