課件23張PPT。通 用 技 術 ： 必 修 模 塊 主 題 2 主題2 結構與設計2013---2014學年度現代結構工程案例 1907，魁北克橋，主跨：548.86 m，桁架1907.08.29，
17﹕32，
86人落水，11人生還 （b） （c） （d） （e） 當壓力很小時，壓桿處于平衡狀態，此時加一微小側向干擾力，桿發生輕微彎曲，在新的位置重新處于平衡狀態，如圖。若解除干擾力，則壓桿重新回到原直線平衡狀態，如圖，因此，壓桿原直線平衡狀態是穩定的平衡狀態。 當壓力逐漸增加到某一極限值，壓桿仍保持其直線平衡狀態，在受到一側向干擾力后，桿發生微小彎曲，但去掉干擾力后，桿不能回到原直線平衡狀態，而是在微小彎曲曲線狀態下保持平衡，如圖。當壓力逐漸增加超出某一極限值，壓桿仍保持其直線平衡狀態，在受到一側向干擾力后，桿件離開直線平衡狀態后，就會一直彎曲直至桿件破壞為止，如圖，則壓桿原平衡狀態是不穩定平衡狀態。 （b）（c）（d）（e）（a）? 桿的穩定性 結構的穩定性是指結構在負載的作用下，維持原有平衡狀態的能力。影響因素
因素一：支撐面積的大小
因素二：重心位置
因素三：形狀

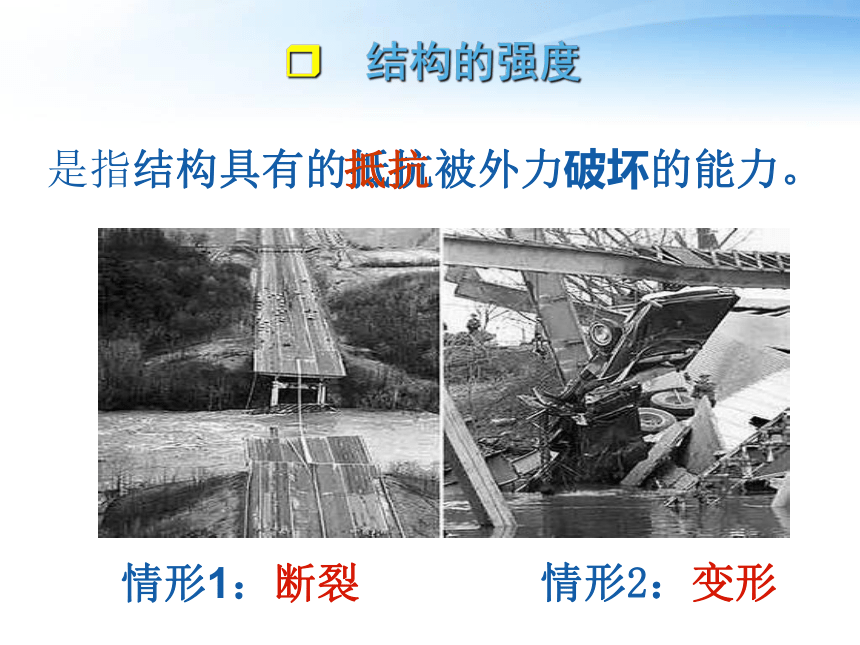

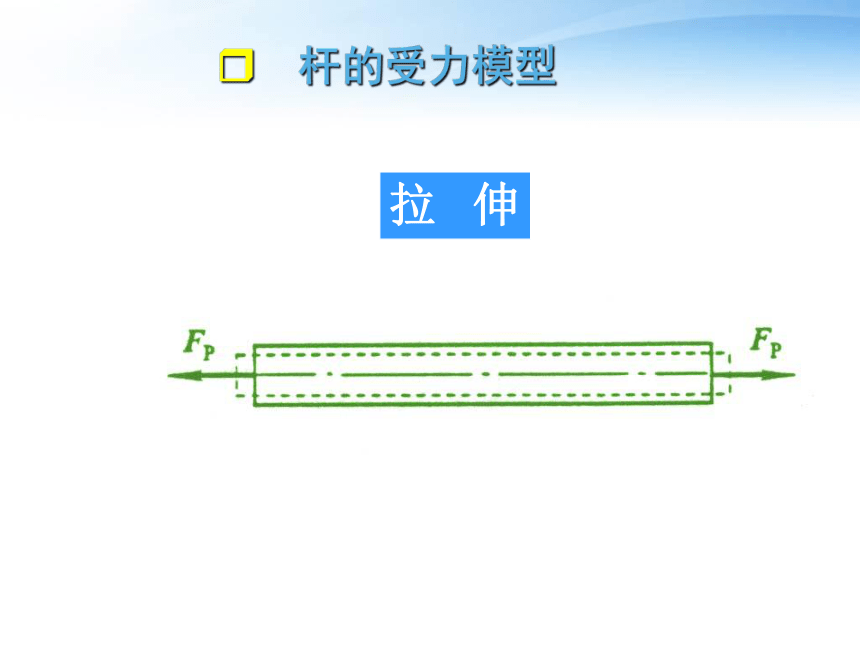

? 結構的穩定性是指結構具有的抵抗被外力破壞的能力。情形2：變形情形1：斷裂 ? 結構的強度抵抗 變形體內部各點由于發生相對位移而產生的相互作用力。 變形體受力（荷載作用）后，由于變形，其內部各點均會發生相對位移。 內力是抗力；內力是體積分布的力。 ? 內力(Internal Forces)? 桿的受力模型拉 伸拉力：+N

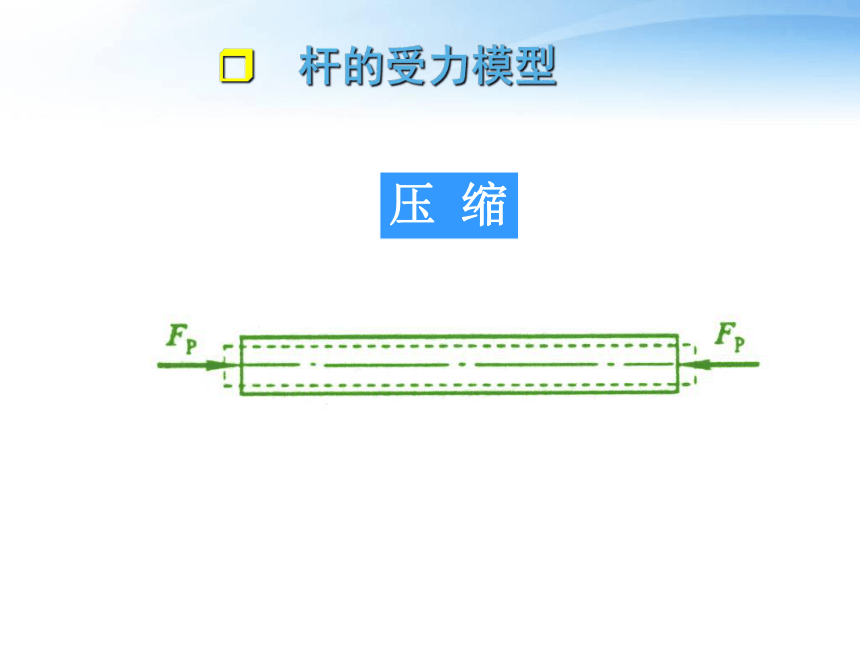

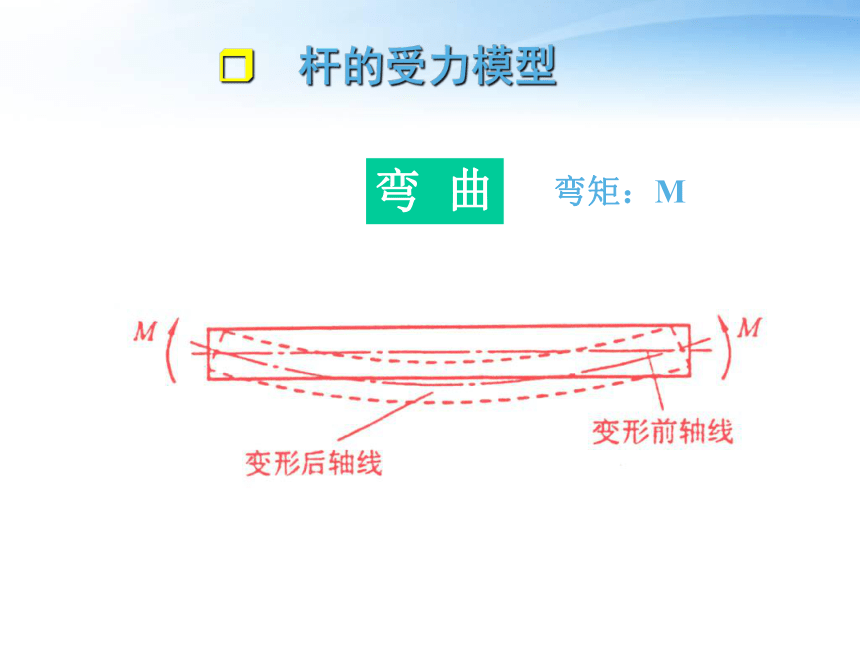

? 桿的受力模型壓 縮壓力：-N
? 桿的受力模型彎 曲彎矩：M? 桿的受力模型剪 切剪力：FQ? 桿的受力模型扭 轉扭矩：MT? 越王勾踐劍影響結構強度的幾個主要因素結構的形狀構件的布置和搭配
構件的截面形狀影響結構強度的幾個主要因素結構的形狀材料結構外部形狀
結構的構件截面形狀應力和許用應力正應力：桿件內部應力p的截面法線分量稱為正
應力σ。
剪應力：桿件內部應力p的截面切線分量稱為剪
應力τ。
應力的單位是帕斯卡，簡稱帕（Pa）
1MPa(兆帕)=106 Pa， 1GPa(吉帕)=109 P

應力：與外力的關系； 與材料的關系。影響結構強度的幾個主要因素結構的形狀材料構件之間的連接方式結構外部形狀
結構的構件截面形狀應力和許用應力(c)(b)a 螺栓連接影響結構強度的幾個主要因素結構的形狀材料構件之間的連接方式結構外部形狀
結構的構件截面形狀應力和許用應力剛連接
鉸連接鉸連接鉸連接鉸連接鉸鏈合頁穩固結構和經典結構穩定性?！胺€(wěn)”：強度。“固”：“經典性”：技術和文化。謝謝大家！2014-12內力：橫截面上所有點應力的總和。 軸力FP表示截面上所有點正應力σ在軸
線（或法線）方向上作用的總和。剪力FQ表示截面上所有點剪應力τ在
切線方向上作用的總和。當同一橫截面上正應力有正有負時，
彎矩M表示截面上所有點正應力σ對正
負應力分界軸x-x的力偶作用。扭矩MT表示截面上所有點剪應力τ對截
面中心點O點的力偶作用。
