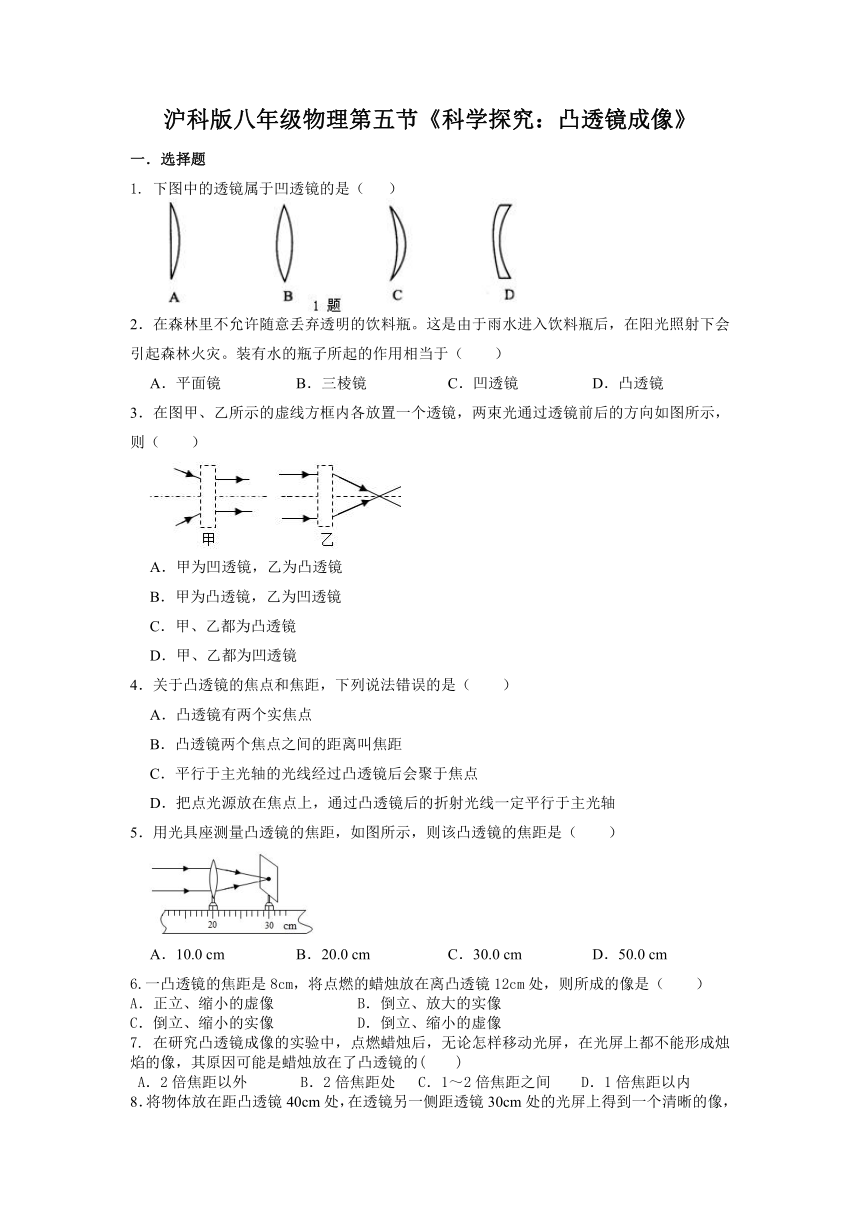

滬科版八年級物理第五節《科學探究：凸透鏡成像》
一．選擇題
1. 下圖中的透鏡屬于凹透鏡的是（ ）
2．在森林里不允許隨意丟棄透明的飲料瓶。這是由于雨水進入飲料瓶后，在陽光照射下會引起森林火災。裝有水的瓶子所起的作用相當于（　　）
A．平面鏡 B．三棱鏡 C．凹透鏡 D．凸透鏡
3．在圖甲、乙所示的虛線方框內各放置一個透鏡，兩束光通過透鏡前后的方向如圖所示，則（　　）
A．甲為凹透鏡，乙為凸透鏡
B．甲為凸透鏡，乙為凹透鏡
C．甲、乙都為凸透鏡
D．甲、乙都為凹透鏡
4．關于凸透鏡的焦點和焦距，下列說法錯誤的是（　　）
A．凸透鏡有兩個實焦點
B．凸透鏡兩個焦點之間的距離叫焦距
C．平行于主光軸的光線經過凸透鏡后會聚于焦點
D．把點光源放在焦點上，通過凸透鏡后的折射光線一定平行于主光軸
5．用光具座測量凸透鏡的焦距，如圖所示，則該凸透鏡的焦距是（　　）
A．10.0 cm B．20.0 cm C．30.0 cm D．50.0 cm
6.一凸透鏡的焦距是8cm，將點燃的蠟燭放在離凸透鏡12cm處，則所成的像是（　　）
A．正立、縮小的虛像 B．倒立、放大的實像
C．倒立、縮小的實像 D．倒立、縮小的虛像
7. 在研究凸透鏡成像的實驗中，點燃蠟燭后，無論怎樣移動光屏，在光屏上都不能形成燭焰的像，其原因可能是蠟燭放在了凸透鏡的( )
A．2倍焦距以外 B．2倍焦距處 C．1～2倍焦距之間 D．1倍焦距以內

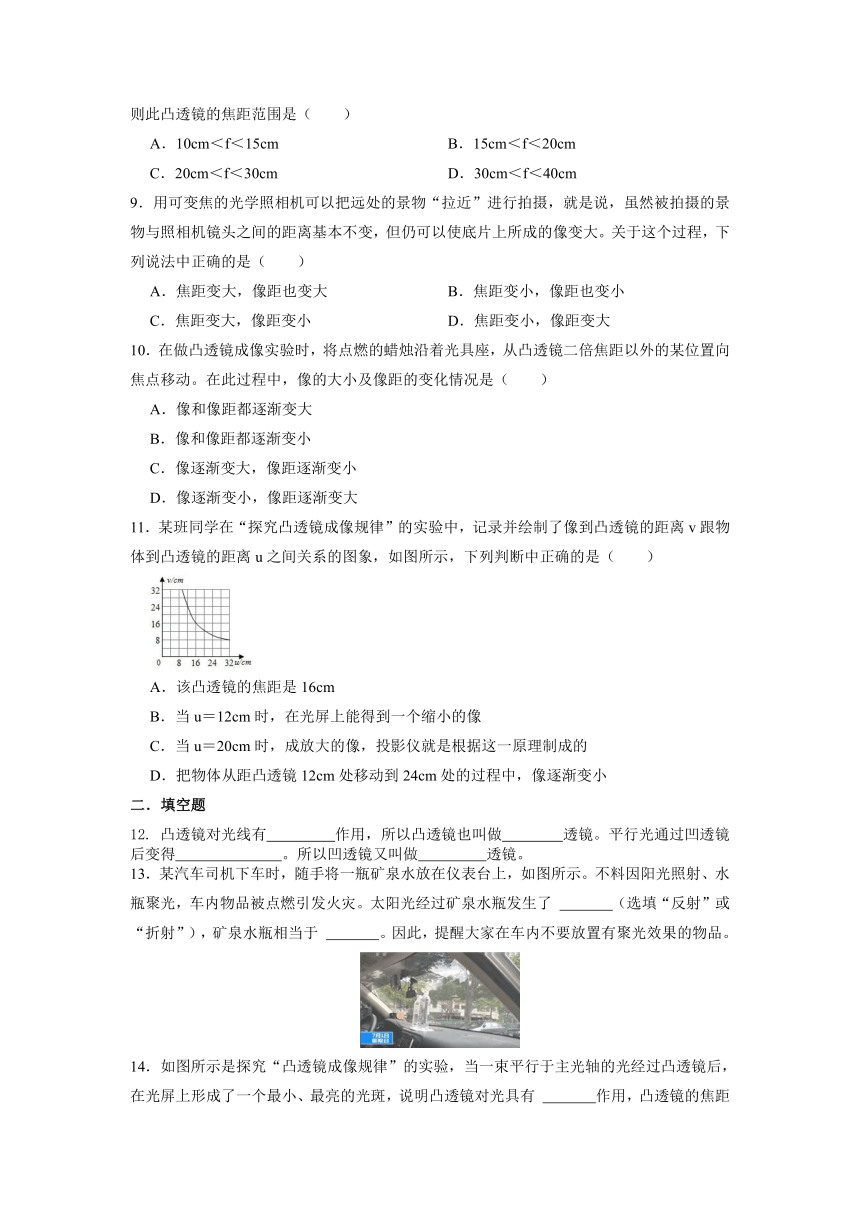

8．將物體放在距凸透鏡40cm處，在透鏡另一側距透鏡30cm處的光屏上得到一個清晰的像，則此凸透鏡的焦距范圍是（　　）
A．10cm＜f＜15cm B．15cm＜f＜20cm
C．20cm＜f＜30cm D．30cm＜f＜40cm
9．用可變焦的光學照相機可以把遠處的景物“拉近”進行拍攝，就是說，雖然被拍攝的景物與照相機鏡頭之間的距離基本不變，但仍可以使底片上所成的像變大。關于這個過程，下列說法中正確的是（　　）
A．焦距變大，像距也變大 B．焦距變小，像距也變小
C．焦距變大，像距變小 D．焦距變小，像距變大
10．在做凸透鏡成像實驗時，將點燃的蠟燭沿著光具座，從凸透鏡二倍焦距以外的某位置向焦點移動。在此過程中，像的大小及像距的變化情況是（　　）
A．像和像距都逐漸變大
B．像和像距都逐漸變小
C．像逐漸變大，像距逐漸變小
D．像逐漸變小，像距逐漸變大
11．某班同學在“探究凸透鏡成像規律”的實驗中，記錄并繪制了像到凸透鏡的距離v跟物體到凸透鏡的距離u之間關系的圖象，如圖所示，下列判斷中正確的是（　　）
A．該凸透鏡的焦距是16cm
B．當u＝12cm時，在光屏上能得到一個縮小的像
C．當u＝20cm時，成放大的像，投影儀就是根據這一原理制成的
D．把物體從距凸透鏡12cm處移動到24cm處的過程中，像逐漸變小
二．填空題
12. 凸透鏡對光線有 作用，所以凸透鏡也叫做 透鏡。平行光通過凹透鏡后變得 。所以凹透鏡又叫做 透鏡。
13．某汽車司機下車時，隨手將一瓶礦泉水放在儀表臺上，如圖所示。不料因陽光照射、水瓶聚光，車內物品被點燃引發火災。太陽光經過礦泉水瓶發生了 　 　（選填“反射”或“折射”），礦泉水瓶相當于 　 　。因此，提醒大家在車內不要放置有聚光效果的物品。
14．如圖所示是探究“凸透鏡成像規律”的實驗，當一束平行于主光軸的光經過凸透鏡后，在光屏上形成了一個最小、最亮的光斑，說明凸透鏡對光具有 　 　作用，凸透鏡的焦距是 　 　cm。
15.如圖所示，是小明在“探究凸透鏡成像的規律”實驗中看到的一種成像的情況。此時凸透鏡所成的像是 （選填“實”或“虛”）像，其成像的條件是 。
三．作圖題
16. 完成圖中的光路圖。
17．如圖所示，S'和S1′分別是S和S1經凸透鏡后所成的像，OO'為主光軸，請找出凸透鏡所在的位置和它的焦點的位置。
實驗探究題
18.小明用凸透鏡、蠟燭、光屏和刻度尺等器材探究凸透鏡成像規律．
(1)如圖所示，為了測出凸透鏡的焦距，小明同學將凸透鏡正對著太陽光，再把光屏放在它的另一側，改變凸透鏡與光屏的距離，直到光屏上出現一個 的光斑，就可以測出該凸透鏡的焦距為 。
(2)請在圖中畫出凸透鏡的主光軸。
(3)小明將燭焰、凸透鏡和光屏的中心調整到同一高度后，在水平桌面上無論怎樣移動光屏，都不能承接到燭焰的像，原因可能是 。
(4)實驗一段時間后，蠟燭變短了，要使燭焰的像仍然成在光屏的中心，應該將光屏向 移動。
19．某興趣小組做“探究凸透鏡成像規律”的實驗。
（1）凸透鏡的焦距是10cm，當燭焰在圖示位置時，移動光屏可以在光屏上得到一個倒立、
　 　的實像，在照相機和投影儀中，成像情況與此類似的是　 　。
（2）實驗中，光屏上已經得到燭焰清晰的像，某同學不小心用手指的指尖觸摸到了凸透鏡，則光屏上會出現　 　。（選填“指尖的像”“指尖的影子”或“完整燭焰的像”）
（3）把凸透鏡換成薄玻璃板，在蠟燭一側觀察玻璃板也能看到一個　 　（選填“放大”“縮小”或“等大”）的蠟燭的像，把光屏移動到這個像所在的位置，光屏上　 　（選填“有”或“沒有”）這個像。
