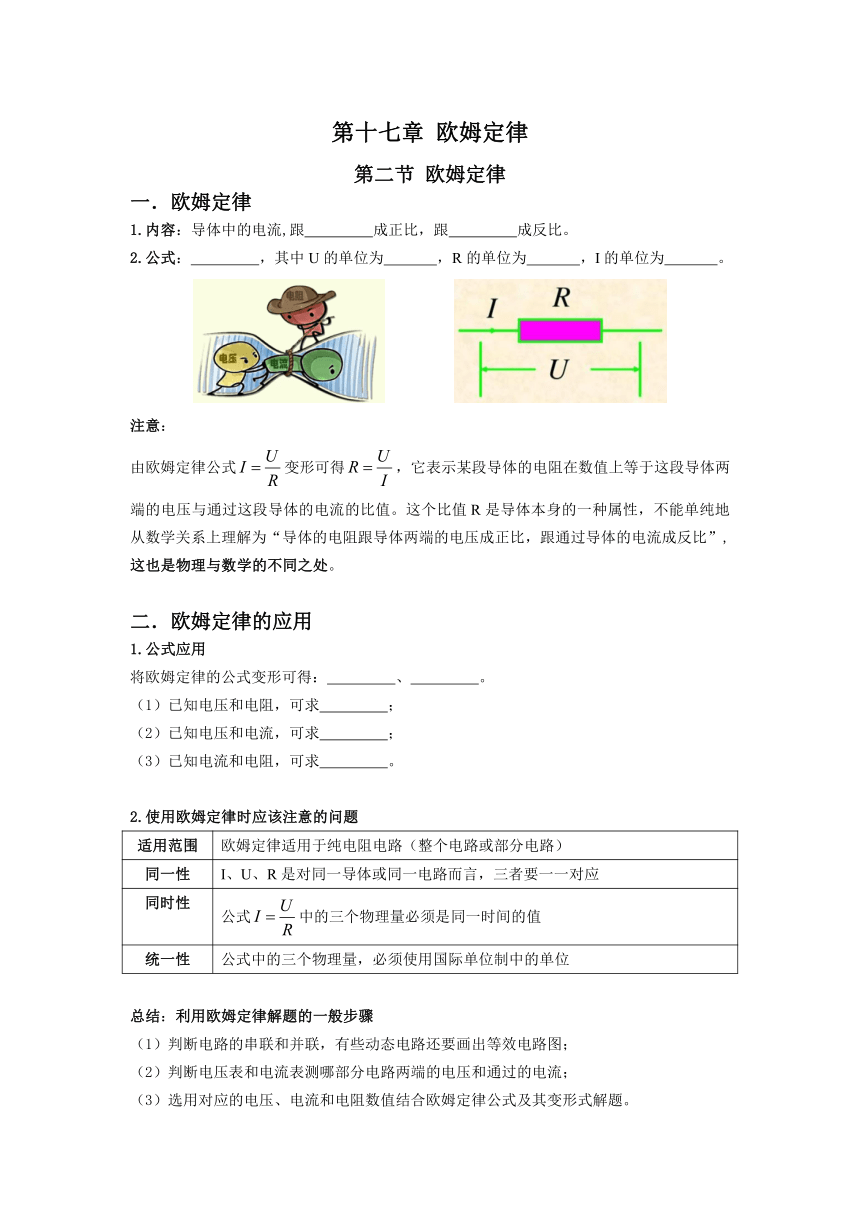

第十七章 歐姆定律
第二節 歐姆定律
一．歐姆定律
1.內容：導體中的電流,跟 成正比，跟 成反比。
2.公式： ，其中U的單位為 ，R的單位為 ，I的單位為 。
注意：
由歐姆定律公式變形可得，它表示某段導體的電阻在數值上等于這段導體兩端的電壓與通過這段導體的電流的比值。這個比值R是導體本身的一種屬性，不能單純地從數學關系上理解為“導體的電阻跟導體兩端的電壓成正比，跟通過導體的電流成反比”,這也是物理與數學的不同之處。
二．歐姆定律的應用
1.公式應用
將歐姆定律的公式變形可得： 、 。
（1）已知電壓和電阻，可求 ；
（2）已知電壓和電流，可求 ；
（3）已知電流和電阻，可求 。
2.使用歐姆定律時應該注意的問題
適用范圍 歐姆定律適用于純電阻電路（整個電路或部分電路）
同一性 I、U、R是對同一導體或同一電路而言，三者要一一對應
同時性 公式中的三個物理量必須是同一時間的值
統一性 公式中的三個物理量，必須使用國際單位制中的單位
總結：利用歐姆定律解題的一般步驟
（1）判斷電路的串聯和并聯，有些動態電路還要畫出等效電路圖；
（2）判斷電壓表和電流表測哪部分電路兩端的電壓和通過的電流；
（3）選用對應的電壓、電流和電阻數值結合歐姆定律公式及其變形式解題。

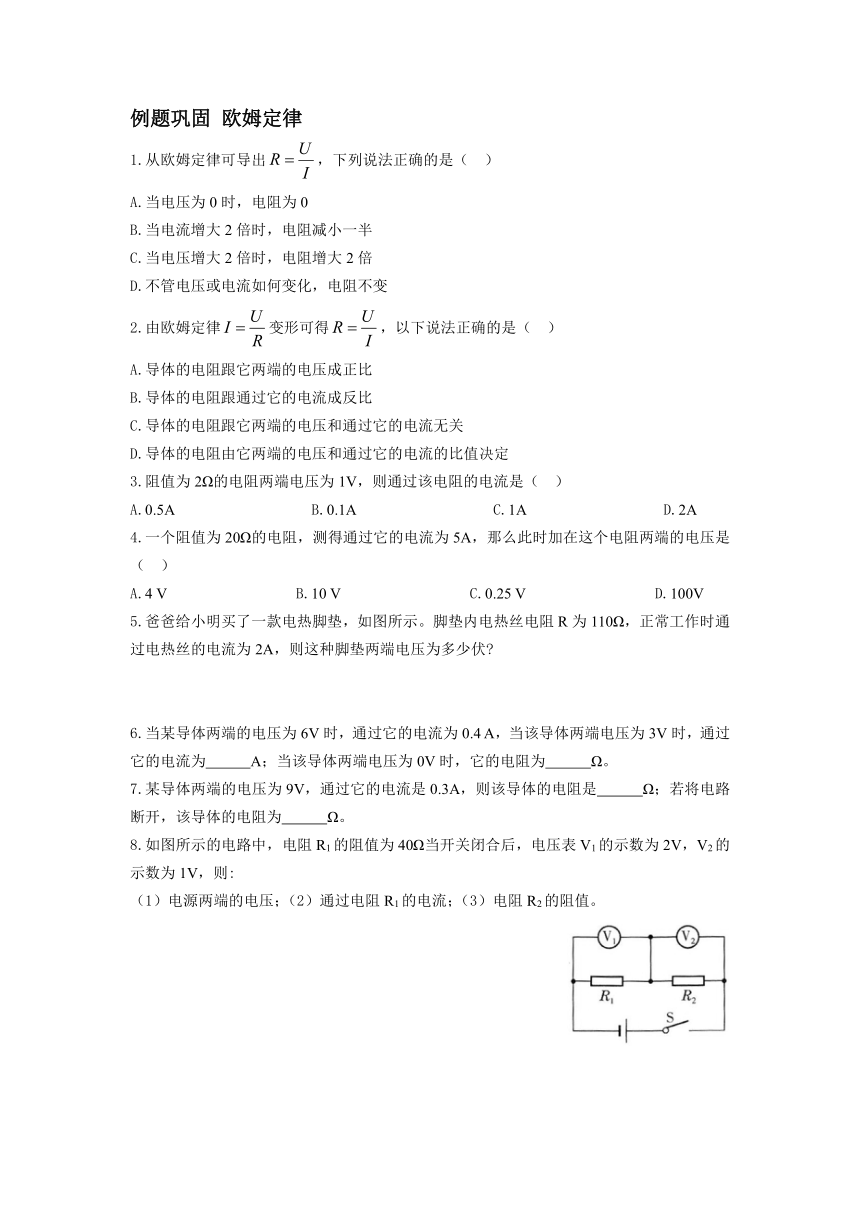

例題鞏固 歐姆定律
1.從歐姆定律可導出，下列說法正確的是（ ）
A.當電壓為0時，電阻為0
B.當電流增大2倍時，電阻減小一半
C.當電壓增大2倍時，電阻增大2倍
D.不管電壓或電流如何變化，電阻不變
2.由歐姆定律變形可得，以下說法正確的是（ ）
A.導體的電阻跟它兩端的電壓成正比
B.導體的電阻跟通過它的電流成反比
C.導體的電阻跟它兩端的電壓和通過它的電流無關
D.導體的電阻由它兩端的電壓和通過它的電流的比值決定
3.阻值為2Ω的電阻兩端電壓為1V，則通過該電阻的電流是（ ）
A.0.5A B.0.1A C.1A D.2A
4.一個阻值為20Ω的電阻，測得通過它的電流為5A，那么此時加在這個電阻兩端的電壓是（ ）
A.4 V B.10 V C.0.25 V D.100V
5.爸爸給小明買了一款電熱腳墊，如圖所示。腳墊內電熱絲電阻R為110Ω，正常工作時通過電熱絲的電流為2A，則這種腳墊兩端電壓為多少伏
6.當某導體兩端的電壓為6V時，通過它的電流為0.4 A，當該導體兩端電壓為3V時，通過它的電流為 A；當該導體兩端電壓為0V時，它的電阻為 Ω。
7.某導體兩端的電壓為9V，通過它的電流是0.3A，則該導體的電阻是 Ω；若將電路斷開，該導體的電阻為 Ω。
8.如圖所示的電路中，電阻R1的阻值為40Ω當開關閉合后，電壓表V1的示數為2V，V2的示數為1V，則:
（1）電源兩端的電壓；（2）通過電阻R1的電流；（3）電阻R2的阻值。
9.如圖所示，電源電壓恒為6V，R1為10 Ω，閉合開關后，電流表的示數為0.4 A，則:
（1）通過R1的電流為多少 （2）R2的阻值為多少 （3）干路電流為多少
10.如圖所示，電源電壓為9V，標有“4.8V 0.2A”字樣的小燈泡正常發光，試求定值電阻R的阻值。
11.有一定值電阻R與一小燈泡L，通過它們的電流I與它們兩端的電壓U的規律如圖所示，現將R和L并聯接在電壓為4V的電源兩端，此時干路中的電流是 A。
12.如圖所示的電路中，電壓表示數為2V，燈L1的電阻是2Ω，燈L2的電阻是4Ω，求電路中的電流。
小明同學的計算過程如下：
小明的計算過程是否正確 如果錯誤,請把正確的計算過程寫下來。
13.如圖所示，電源電壓為6V保持不變，R1=10 Ω。求:
（1）當開關S閉合時，電流表示數是多少
（2）當開關S斷開時，電流表示數為0.2A，則電路的總電阻是多少
14.如圖所示的電路，電源電壓保持不變，電阻R1、R2分別為20Ω 和30Ω，只閉合開關S1時，電流表的示數為0.3 A。求:
（1）電源電壓。
（2）S1、S2均閉合時，電流表的示數。
