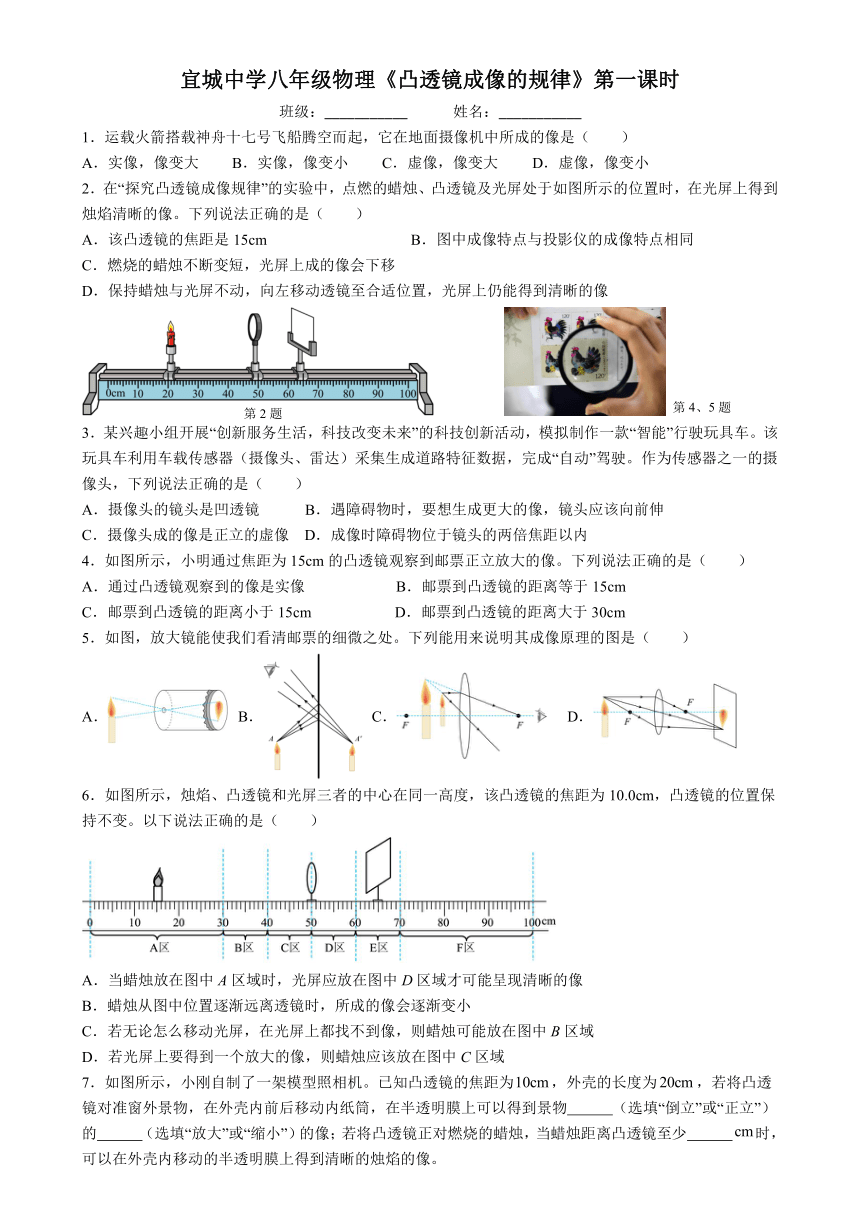

宜城中學八年級物理《凸透鏡成像的規律》第一課時
班級：___________ 姓名：___________
1．運載火箭搭載神舟十七號飛船騰空而起，它在地面攝像機中所成的像是（　　）
A．實像，像變大 B．實像，像變小 C．虛像，像變大 D．虛像，像變小
2．在“探究凸透鏡成像規律”的實驗中，點燃的蠟燭、凸透鏡及光屏處于如圖所示的位置時，在光屏上得到燭焰清晰的像。下列說法正確的是（　?。?br/>A．該凸透鏡的焦距是15cm B．圖中成像特點與投影儀的成像特點相同
C．燃燒的蠟燭不斷變短，光屏上成的像會下移
D．保持蠟燭與光屏不動，向左移動透鏡至合適位置，光屏上仍能得到清晰的像
3．某興趣小組開展“創新服務生活，科技改變未來”的科技創新活動，模擬制作一款“智能”行駛玩具車。該玩具車利用車載傳感器（攝像頭、雷達）采集生成道路特征數據，完成“自動”駕駛。作為傳感器之一的攝像頭，下列說法正確的是（　?。?br/>A．攝像頭的鏡頭是凹透鏡 B．遇障礙物時，要想生成更大的像，鏡頭應該向前伸
C．攝像頭成的像是正立的虛像 D．成像時障礙物位于鏡頭的兩倍焦距以內
4．如圖所示，小明通過焦距為15cm的凸透鏡觀察到郵票正立放大的像。下列說法正確的是（　?。?
A．通過凸透鏡觀察到的像是實像 B．郵票到凸透鏡的距離等于15cm
C．郵票到凸透鏡的距離小于15cm D．郵票到凸透鏡的距離大于30cm
5．如圖，放大鏡能使我們看清郵票的細微之處。下列能用來說明其成像原理的圖是（　?。?
A． B． C． D．
6．如圖所示，燭焰、凸透鏡和光屏三者的中心在同一高度，該凸透鏡的焦距為10.0cm，凸透鏡的位置保持不變。以下說法正確的是（　?。?br/>
A．當蠟燭放在圖中A區域時，光屏應放在圖中D區域才可能呈現清晰的像
B．蠟燭從圖中位置逐漸遠離透鏡時，所成的像會逐漸變小
C．若無論怎么移動光屏，在光屏上都找不到像，則蠟燭可能放在圖中B區域
D．若光屏上要得到一個放大的像，則蠟燭應該放在圖中C區域
7．如圖所示，小剛自制了一架模型照相機。已知凸透鏡的焦距為，外殼的長度為，若將凸透鏡對準窗外景物，在外殼內前后移動內紙筒，在半透明膜上可以得到景物 （選填“倒立”或“正立”）的 （選填“放大”或“縮小”）的像；若將凸透鏡正對燃燒的蠟燭，當蠟燭距離凸透鏡至少 時，可以在外殼內移動的半透明膜上得到清晰的燭焰的像。

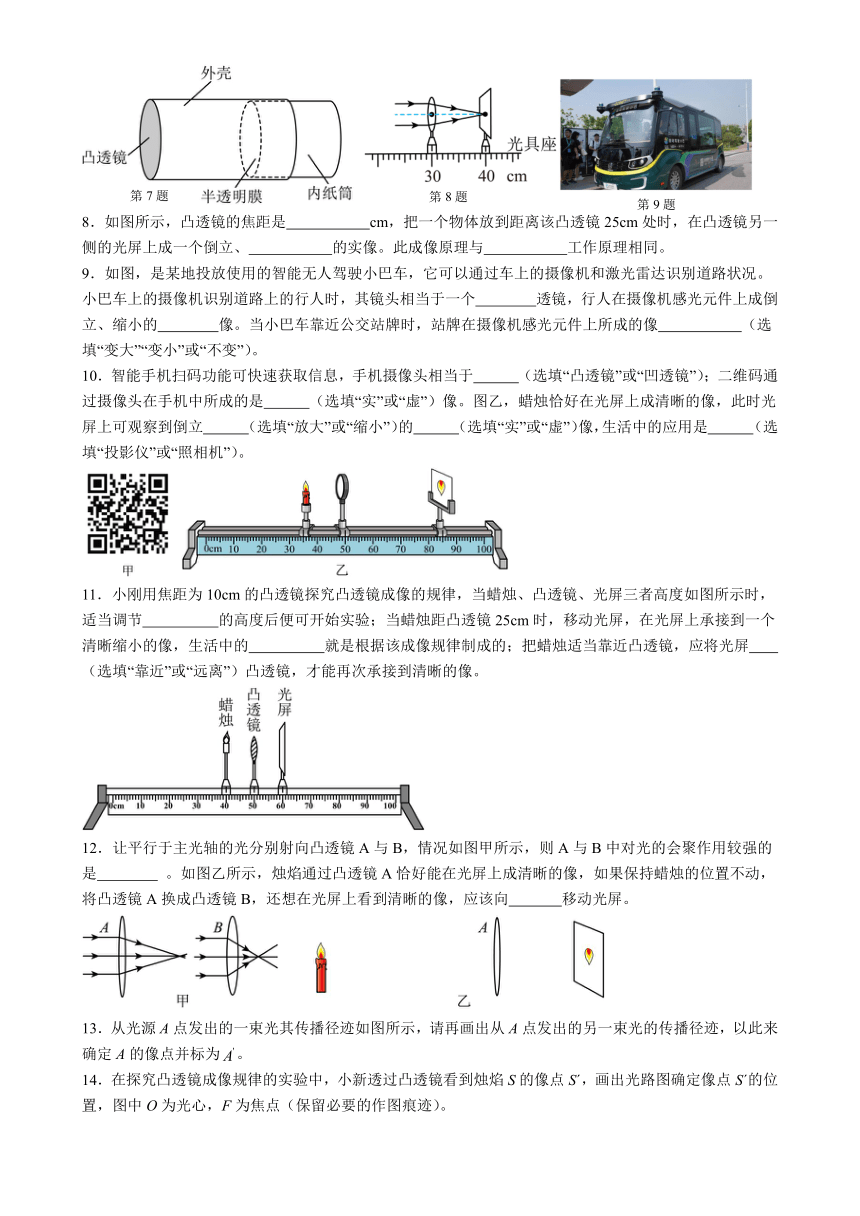

8．如圖所示，凸透鏡的焦距是 cm，把一個物體放到距離該凸透鏡25cm處時，在凸透鏡另一側的光屏上成一個倒立、 的實像。此成像原理與 工作原理相同。
9．如圖，是某地投放使用的智能無人駕駛小巴車，它可以通過車上的攝像機和激光雷達識別道路狀況。小巴車上的攝像機識別道路上的行人時，其鏡頭相當于一個 透鏡，行人在攝像機感光元件上成倒立、縮小的 像。當小巴車靠近公交站牌時，站牌在攝像機感光元件上所成的像 （選填“變大”“變小”或“不變”）。
10．智能手機掃碼功能可快速獲取信息，手機攝像頭相當于 （選填“凸透鏡”或“凹透鏡”）；二維碼通過攝像頭在手機中所成的是 （選填“實”或“虛”）像。圖乙，蠟燭恰好在光屏上成清晰的像，此時光屏上可觀察到倒立 （選填“放大”或“縮小”）的 （選填“實”或“虛”）像，生活中的應用是 （選填“投影儀”或“照相機”）。

11．小剛用焦距為10cm的凸透鏡探究凸透鏡成像的規律，當蠟燭、凸透鏡、光屏三者高度如圖所示時，適當調節 的高度后便可開始實驗；當蠟燭距凸透鏡25cm時，移動光屏，在光屏上承接到一個清晰縮小的像，生活中的 就是根據該成像規律制成的；把蠟燭適當靠近凸透鏡，應將光屏 （選填“靠近”或“遠離”）凸透鏡，才能再次承接到清晰的像。

12．讓平行于主光軸的光分別射向凸透鏡A與B，情況如圖甲所示，則A與B中對光的會聚作用較強的是 。如圖乙所示，燭焰通過凸透鏡A恰好能在光屏上成清晰的像，如果保持蠟燭的位置不動，將凸透鏡A換成凸透鏡B，還想在光屏上看到清晰的像，應該向 移動光屏。
13．從光源A點發出的一束光其傳播徑跡如圖所示，請再畫出從A點發出的另一束光的傳播徑跡，以此來確定A的像點并標為。
14．在探究凸透鏡成像規律的實驗中，小新透過凸透鏡看到燭焰S的像點S ，畫出光路圖確定像點S 的位置，圖中O為光心，F為焦點（保留必要的作圖痕跡）。

15．在第一次天宮授課中，王亞平制作了一個懸在空中的水球，透過水球看到了她倒立、縮小的像，如圖甲所示。老師告訴小海這個水球相當于一個凸透鏡，小海利用圖乙所示器材進行探究，將焦距為10cm的凸透鏡固定在50cm刻度線處。

（1）當小海將蠟燭和光屏移至圖乙所示位置時，燭焰恰好在光屏的中心成清晰的倒立、縮小的像，這個像是 （選填“實”或“虛”）像，此時物距u與焦距f的關系是 （選填“u>2f”“f（2）當小海將蠟燭移至35cm刻度線處時，應向 移動光屏，才能在光屏上成清晰的倒立、 （選填“放大”“等大”或“縮小”）的像；
（3）依據上述實驗規律，小海判定：透過水球看到王亞平倒立、縮小的像時，她到水球球心的距離u與水球透鏡焦距f的關系滿足 （選填“u>2f”“f（4）凸透鏡在生活中有許多應用，請列舉一例： 。
16．某實驗小組進行探究凸透鏡成像的實驗， 操作如下：
（1）實驗前，調整燭焰和光屏的中心與凸透鏡的光心在同一高度；
（2）正確測出凸透鏡的焦距f， 當物距uf時，燭焰
成 （填“正立實像”、“正立虛像”、“倒立實像”或“倒立虛像”）。同學們分析得出：像的虛實
由 大小關系決定；
（3）當蠟燭、凸透鏡和光屏處于圖甲所示位置時，恰好在光屏上成清晰的像，此時光屏上所成像的特點與 （填“照相機”、“放大鏡”或“投影儀”）原理相同；
（4）若僅將圖甲中凸透鏡換成焦距相同直徑較小的凸透鏡，光屏上所成的像與原來相比 （填“變小”、“變暗”或“變不完整”）了；
（5）若僅將圖甲中凸透鏡換成直徑大小相同、焦距稍小的凸透鏡，則需將光屏 （填“向左”或“向右”）移動才能成清晰的像；
（6）如圖乙所示， 凸透鏡的焦距為10cm，保持光屏位置不變， 讓蠟燭和凸透鏡分別以4cm/s和2cm/s的速度，同時沿光具座勻速向左運動，經過2.5s，光屏上成清晰 （填“放大”、“等大”或“縮小”）的像。
參考答案：
1．B
2．D
3．B
4．C
5．C
6．B
7． 倒立 縮小 20
8． 10.0 縮小 照相機
9． 凸 實 變大
10． 凸透鏡 實 放大 實 投影儀
11． 蠟燭 照相機 遠離
12． B 左
13．
14．
15． 實 u>2f 右 放大 u>2f 見詳解
16． 不能 倒立實像 物距 投影儀 變暗 向左 等大
