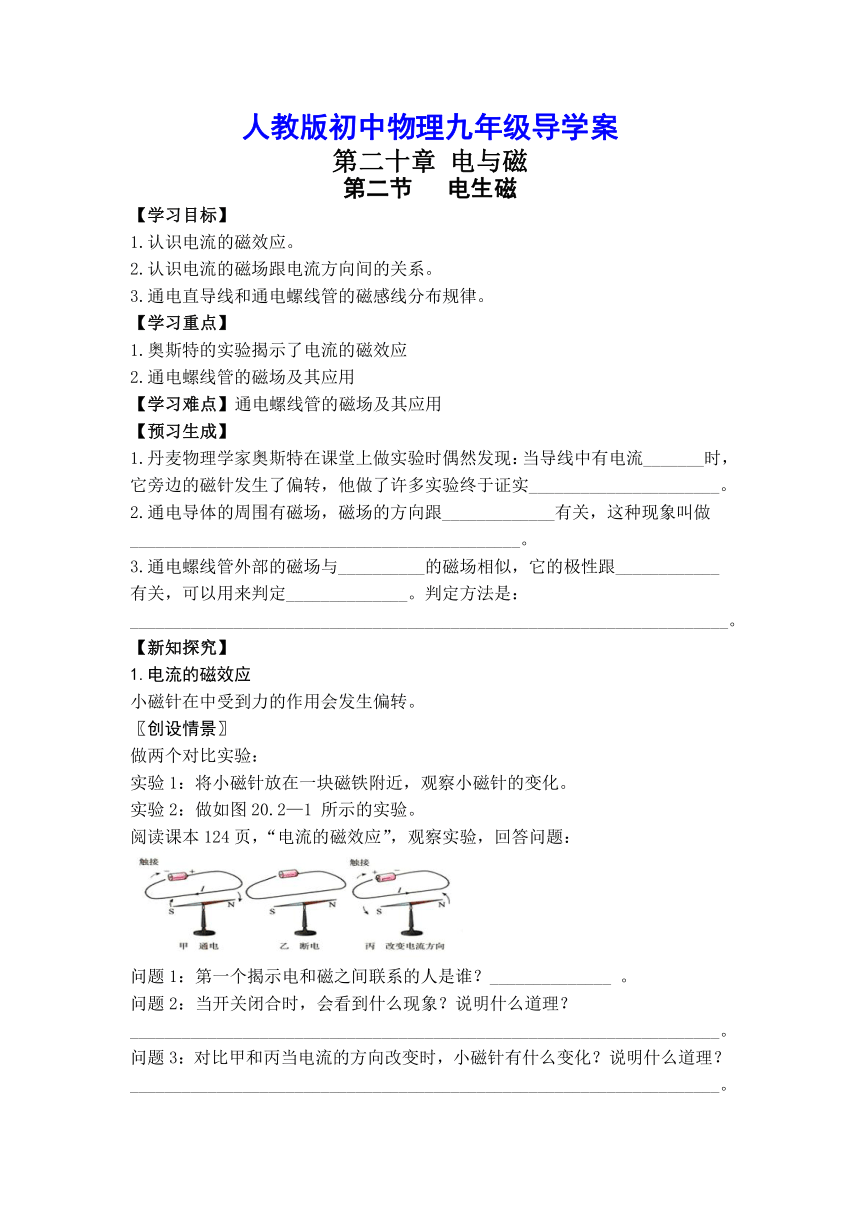

人教版初中物理九年級導學案
第二十章 電與磁
第二節 電生磁
【學習目標】
1.認識電流的磁效應。
2.認識電流的磁場跟電流方向間的關系。
3.通電直導線和通電螺線管的磁感線分布規律。
【學習重點】
1.奧斯特的實驗揭示了電流的磁效應
2.通電螺線管的磁場及其應用
【學習難點】通電螺線管的磁場及其應用
【預習生成】
1.丹麥物理學家奧斯特在課堂上做實驗時偶然發現：當導線中有電流_______時，它旁邊的磁針發生了偏轉，他做了許多實驗終于證實______________________。
2.通電導體的周圍有磁場，磁場的方向跟_____________有關，這種現象叫做_____________________________________________。
3.通電螺線管外部的磁場與__________的磁場相似，它的極性跟____________有關，可以用來判定______________。判定方法是：_____________________________________________________________________。
【新知探究】
1.電流的磁效應
小磁針在中受到力的作用會發生偏轉。
〖創設情景〗
做兩個對比實驗：
實驗1：將小磁針放在一塊磁鐵附近，觀察小磁針的變化。
實驗2：做如圖20.2—1 所示的實驗。
閱讀課本124頁，“電流的磁效應”，觀察實驗，回答問題：
問題1：第一個揭示電和磁之間聯系的人是誰？______________ 。
問題2：當開關閉合時，會看到什么現象？說明什么道理？
____________________________________________________________________。
問題3：對比甲和丙當電流的方向改變時，小磁針有什么變化？說明什么道理？
____________________________________________________________________。

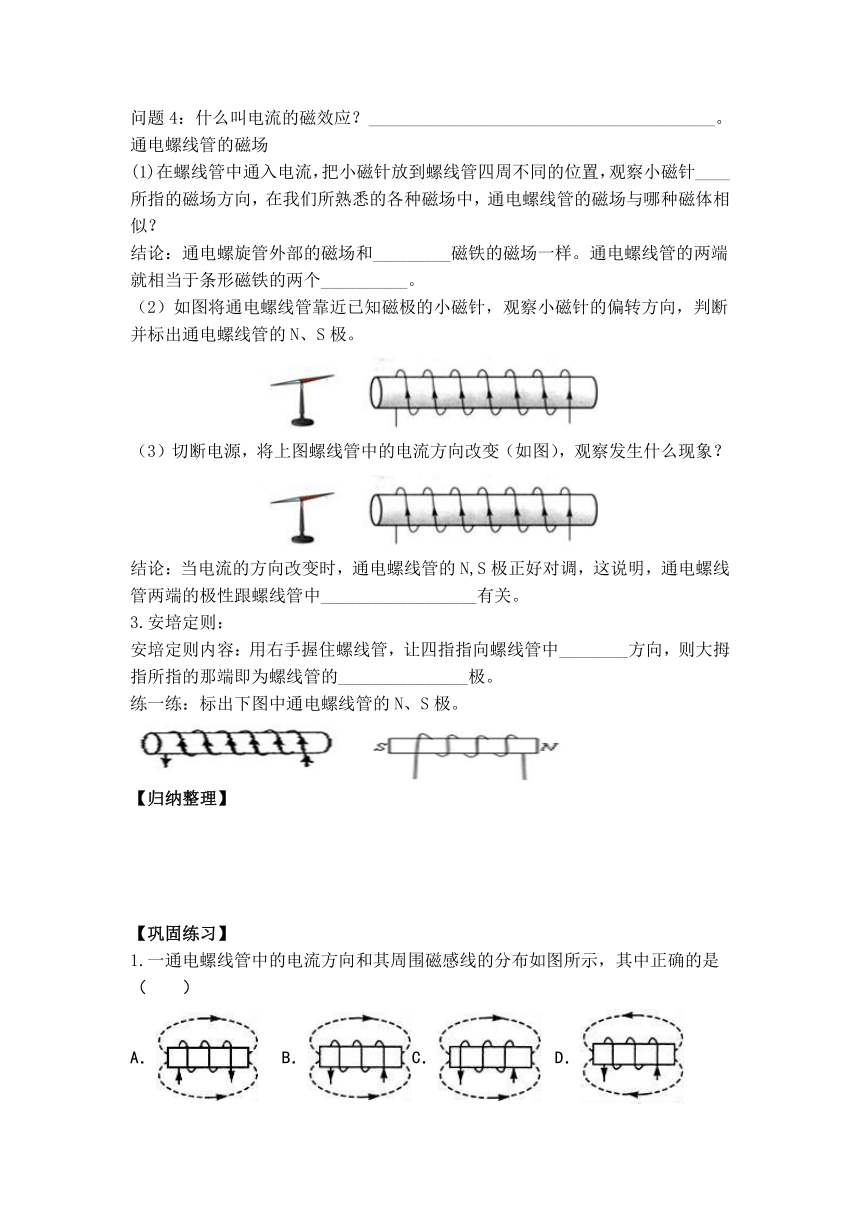

問題4：什么叫電流的磁效應？________________________________________。
通電螺線管的磁場
(1)在螺線管中通入電流，把小磁針放到螺線管四周不同的位置，觀察小磁針____所指的磁場方向，在我們所熟悉的各種磁場中，通電螺線管的磁場與哪種磁體相似？
結論：通電螺旋管外部的磁場和_________磁鐵的磁場一樣。通電螺線管的兩端就相當于條形磁鐵的兩個__________。
（2）如圖將通電螺線管靠近已知磁極的小磁針，觀察小磁針的偏轉方向，判斷并標出通電螺線管的N、S極。
（3）切斷電源，將上圖螺線管中的電流方向改變（如圖），觀察發生什么現象？
結論：當電流的方向改變時，通電螺線管的N,S極正好對調，這說明，通電螺線管兩端的極性跟螺線管中__________________有關。
3.安培定則：
安培定則內容：用右手握住螺線管，讓四指指向螺線管中________方向，則大拇指所指的那端即為螺線管的_______________極。
練一練：標出下圖中通電螺線管的N、S極。
【歸納整理】
　
【鞏固練習】
1.一通電螺線管中的電流方向和其周圍磁感線的分布如圖所示，其中正確的是（　　）
A． B．C． D．
2.如圖是奧斯特實驗的示意圖，有關分析正確的是（ ）
A.通電導線周圍磁場方向由小磁針的指向決定
B.發生偏轉的小磁針對通電導線有力的作用
C.移去小磁針后的通電導線周圍不存在磁場
D.通電導線周圍的磁場方向與電流方向無關
3.如圖所示，閉合開關后，關于螺線管兩端的磁極，判斷正確的是（ ）
A.電源的右端為正極 B.通電螺線管的左端為S 極
C.小磁針一直保持靜止D.小磁針N 極向右轉動
4.(多選)通電螺線管內部放一個小磁針，小磁針靜止時的指向如圖所示，則正確的是（　　）
a端為電源正極 B.b端為電源正極
C.c端為通電螺線管N極 D.d端為通電螺線管N極
5.（多選）如圖，通電螺線管周圍放著4個能自由轉動的小磁針A.B.C.D．指向正確的是（　　）
A.A B.B C.C D.D
6.在中國科技館“探索與發現A廳”，有一個有趣的磁懸浮燈泡，其示意圖如圖所示。在磁懸浮燈泡的內部裝有一塊永磁體，在燈泡上方的展柜中安裝有永磁體和一個勵磁線圈，給勵磁線圈通電，在控制電路的調節下，永磁體和勵磁線圈所產生的磁場能使燈泡靜止懸浮在空中。關于燈泡受力情況，下列說法中正確的是（ ）
A．燈泡受到的磁力方向豎直向下
B．燈泡受到的磁力方向豎直向上
C．燈泡受到的磁力小于燈泡受到的重力
D．燈泡受到的磁力大于燈泡受到的重力
7.如圖是一種磁懸浮地球儀的示意圖，底座里面有一個電磁鐵，可使內部有磁體的地球儀懸浮在空中。下列有關地球儀的說法正確的是
A．如果想取下地球儀，應先切斷電源
B．這種裝置是根據同名磁極相互排斥的原理來工作的
C．換用一個質量較大的地球儀仍然要懸浮在空中，地球儀受到的磁力大小不變
D．換用一個質量較大的地球儀仍然要懸浮在空中，且距離不變，改變電磁鐵線圈中電流方向就可以了
【拓展提升】
如圖所示，當電源開關接通后，會發現小磁針的北極向______（填“左或“右”）偏轉，這說明通電螺線管周圍存在__________；同時發現可移動的A、B兩螺線管相互___________（填“靠近”或“遠離”）。
8.通電螺線管的N、S極如圖所示，由此可判斷電流是從______（選填a或b）端流入螺線管的______________。
9.如圖所示，根據小磁針的指向在括號內標出電源的正負極。
10．如圖所示，小磁針靜止時，標出電源的“+”、“﹣”極及小磁針的N極。
【質疑反思】
____________________________________________________________________________________________________________________
答案與解析
B2.B 3.A4.BC 5.AC6.B 7.B 8.左；磁場；靠近 9.a
