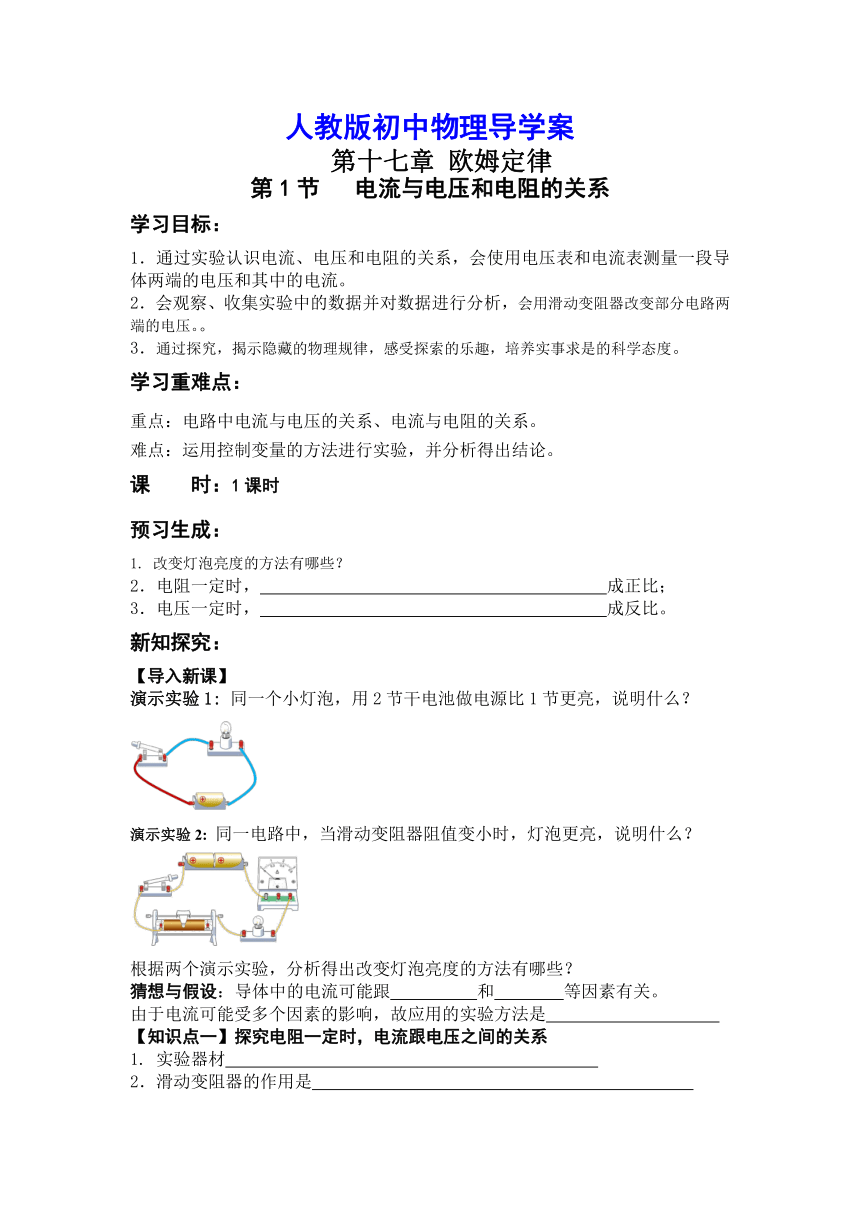

人教版初中物理導學案
第十七章 歐姆定律
第1節 電流與電壓和電阻的關系
學習目標：
1．通過實驗認識電流、電壓和電阻的關系，會使用電壓表和電流表測量一段導體兩端的電壓和其中的電流。
2．會觀察、收集實驗中的數據并對數據進行分析，會用滑動變阻器改變部分電路兩端的電壓。。
3．通過探究，揭示隱藏的物理規律，感受探索的樂趣，培養實事求是的科學態度。
學習重難點：
重點：電路中電流與電壓的關系、電流與電阻的關系。
難點：運用控制變量的方法進行實驗，并分析得出結論。
課 時：1課時
預習生成：
1. 改變燈泡亮度的方法有哪些？
2．電阻一定時， 成正比；
3．電壓一定時， 成反比。
新知探究：
【導入新課】
演示實驗1: 同一個小燈泡，用2節干電池做電源比1節更亮，說明什么？
演示實驗2: 同一電路中，當滑動變阻器阻值變小時，燈泡更亮，說明什么？
根據兩個演示實驗，分析得出改變燈泡亮度的方法有哪些？
猜想與假設：導體中的電流可能跟 和 等因素有關。
由于電流可能受多個因素的影響，故應用的實驗方法是
【知識點一】探究電阻一定時，電流跟電壓之間的關系
實驗器材
2．滑動變阻器的作用是

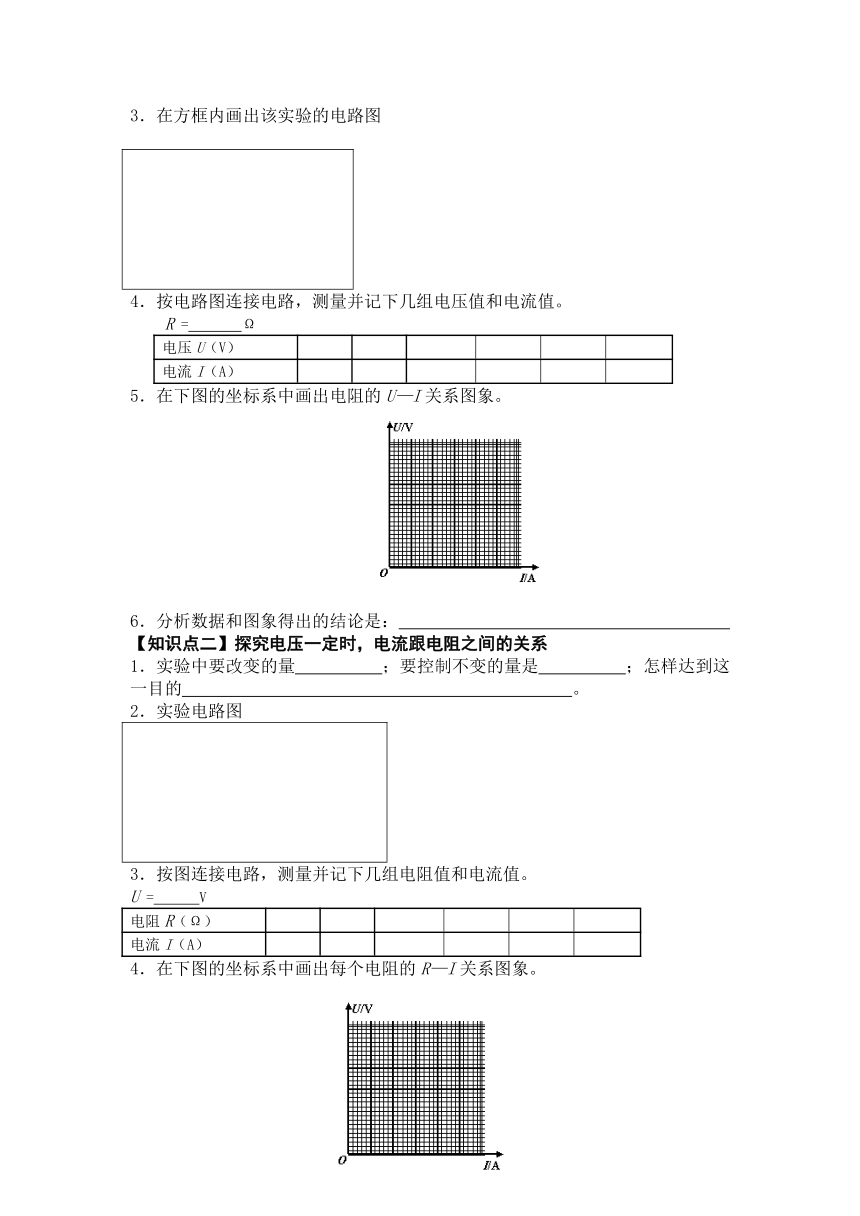

3．在方框內畫出該實驗的電路圖
4．按電路圖連接電路，測量并記下幾組電壓值和電流值。
R = Ω
電壓U（V）
電流I（A）
5．在下圖的坐標系中畫出電阻的U—I關系圖象。
6．分析數據和圖象得出的結論是：
【知識點二】探究電壓一定時，電流跟電阻之間的關系
1．實驗中要改變的量 ；要控制不變的量是 ；怎樣達到這一目的 。
2．實驗電路圖
3．按圖連接電路，測量并記下幾組電阻值和電流值。
U = V
電阻R（Ω）
電流I（A）
4．在下圖的坐標系中畫出每個電阻的R—I關系圖象。

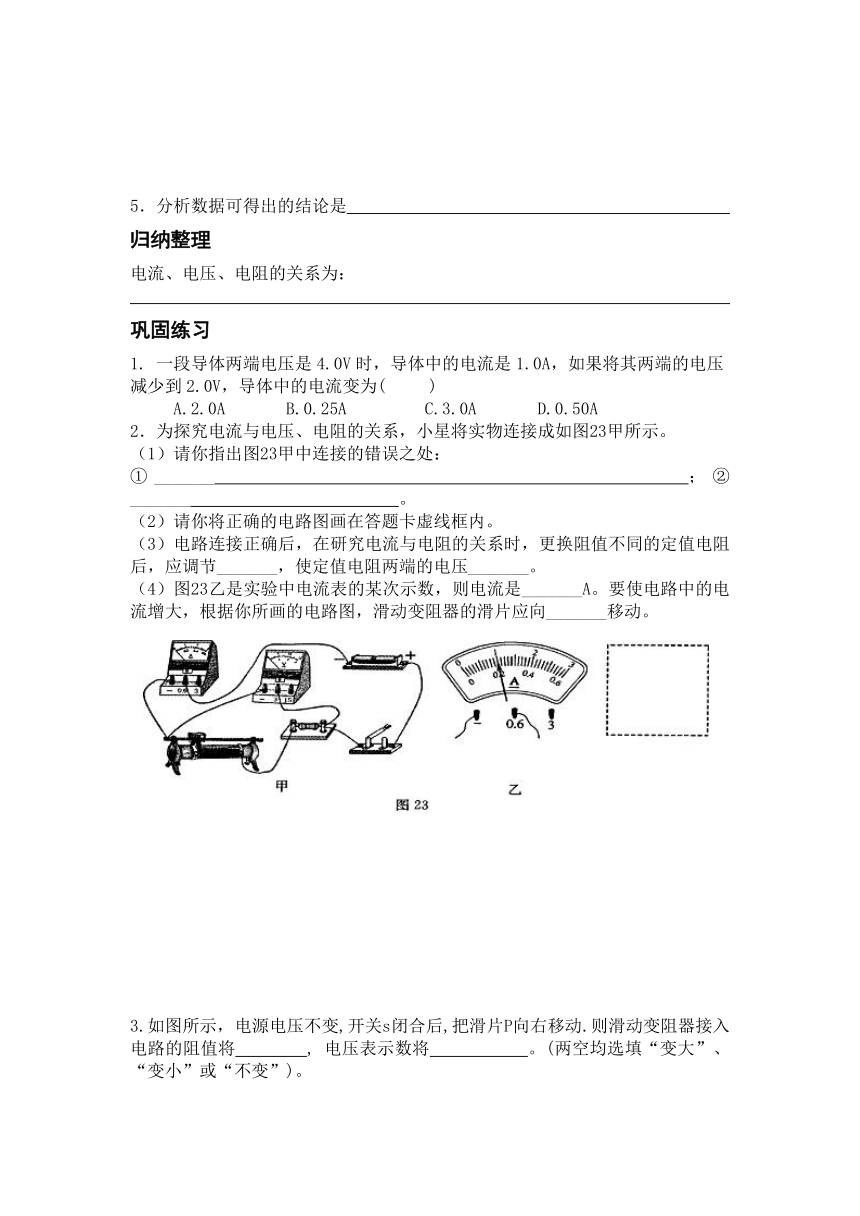

5．分析數據可得出的結論是
歸納整理
電流、電壓、電阻的關系為：
鞏固練習
1. 一段導體兩端電壓是4.0V時，導體中的電流是1.0A，如果將其兩端的電壓減少到2.0V，導體中的電流變?yōu)? )
A.2.0A B.0.25A C.3.0A D.0.50A
2．為探究電流與電壓、電阻的關系，小星將實物連接成如圖23甲所示。
（1）請你指出圖23甲中連接的錯誤之處：
①_______ ；②_______ 。
（2）請你將正確的電路圖畫在答題卡虛線框內。
（3）電路連接正確后，在研究電流與電阻的關系時，更換阻值不同的定值電阻后，應調節_______，使定值電阻兩端的電壓_______。
（4）圖23乙是實驗中電流表的某次示數，則電流是_______A。要使電路中的電流增大，根據你所畫的電路圖，滑動變阻器的滑片應向_______移動。
3.如圖所示，電源電壓不變,開關s閉合后,把滑片P向右移動.則滑動變阻器接入電路的阻值將 , 電壓表示數將 。(兩空均選填“變大”、“變小”或“不變”)。

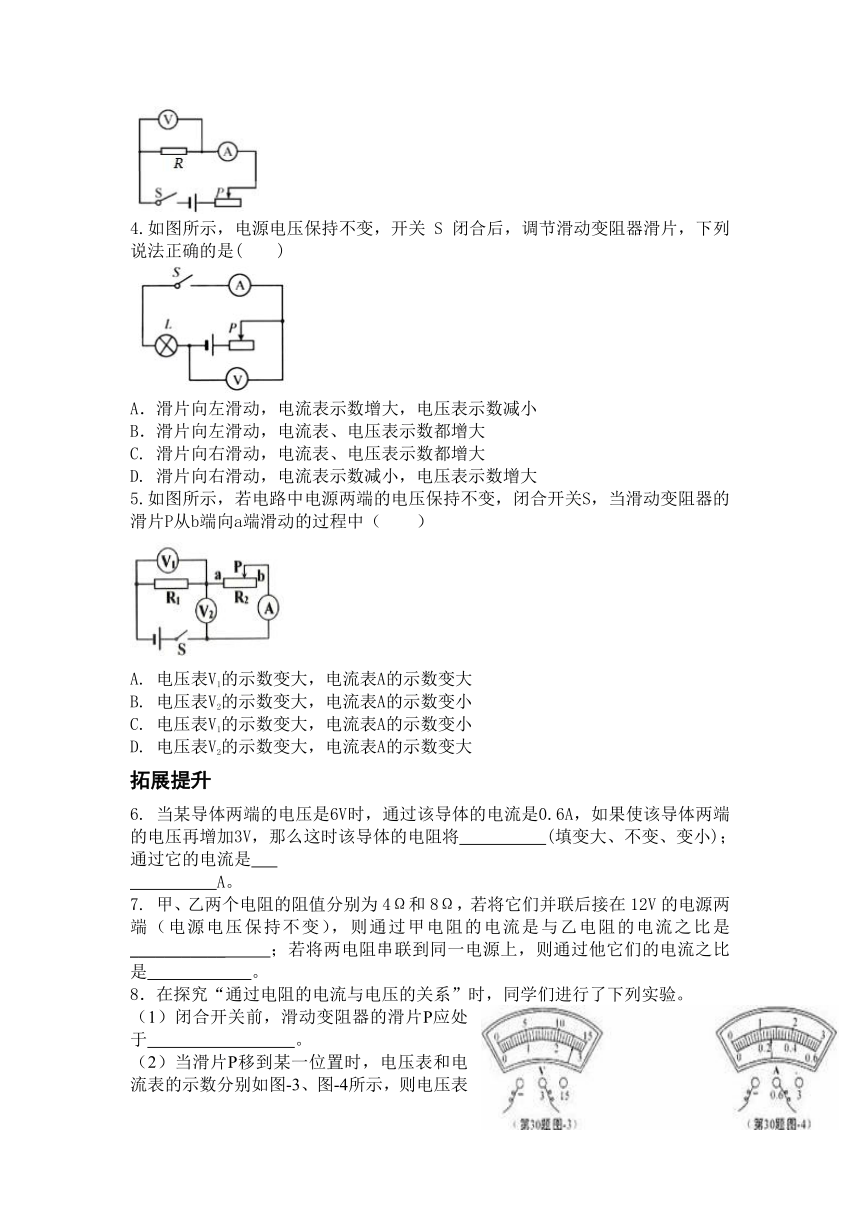

4.如圖所示，電源電壓保持不變，開關 S 閉合后，調節滑動變阻器滑片，下列說法正確的是( )
滑片向左滑動，電流表示數增大，電壓表示數減小
B．滑片向左滑動，電流表、電壓表示數都增大
C. 滑片向右滑動，電流表、電壓表示數都增大
D. 滑片向右滑動，電流表示數減小，電壓表示數增大
5.如圖所示，若電路中電源兩端的電壓保持不變，閉合開關S，當滑動變阻器的滑片P從b端向a端滑動的過程中（ ）
A. 電壓表V1的示數變大，電流表A的示數變大
B. 電壓表V2的示數變大，電流表A的示數變小
C. 電壓表V1的示數變大，電流表A的示數變小
D. 電壓表V2的示數變大，電流表A的示數變大
拓展提升
6. 當某導體兩端的電壓是6V時，通過該導體的電流是0.6A，如果使該導體兩端的電壓再增加3V，那么這時該導體的電阻將 (填變大、不變、變小)；通過它的電流是
A。
7. 甲、乙兩個電阻的阻值分別為4Ω和8Ω，若將它們并聯后接在12V的電源兩端（電源電壓保持不變），則通過甲電阻的電流是與乙電阻的電流之比是___________ ；若將兩電阻串聯到同一電源上，則通過他它們的電流之比是 。
8．在探究“通過電阻的電流與電壓的關系”時，同學們進行了下列實驗。
（1）閉合開關前，滑動變阻器的滑片P應處于 。
（2）當滑片P移到某一位置時，電壓表和電流表的示數分別如圖-3、圖-4所示，則電壓表的讀數為 V,電流表的讀數為 A.
(3)移動滑片P，讀取了多組電壓值和電流值，分析實驗數據得出，通過定值電阻的電流與其兩端的電壓成正比。實驗中滑動變阻器的作用是 .

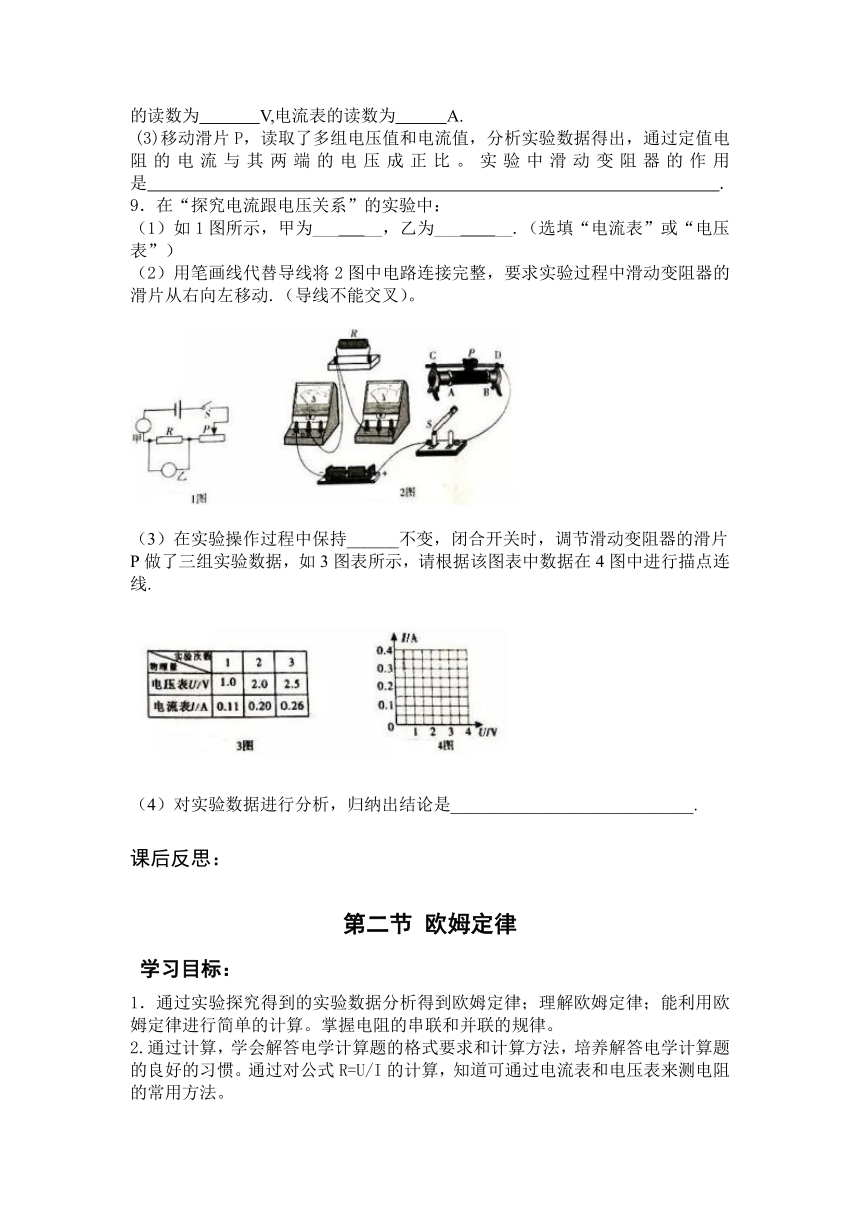

9．在“探究電流跟電壓關系”的實驗中：
（1）如1圖所示，甲為___ __，乙為___ __.（選填“電流表”或“電壓表”）
（2）用筆畫線代替導線將2圖中電路連接完整，要求實驗過程中滑動變阻器的滑片從右向左移動.（導線不能交叉）。
（3）在實驗操作過程中保持______不變，閉合開關時，調節滑動變阻器的滑片P做了三組實驗數據，如3圖表所示，請根據該圖表中數據在4圖中進行描點連線.
（4）對實驗數據進行分析，歸納出結論是____________________________.
課后反思：
第二節 歐姆定律
學習目標：
1．通過實驗探究得到的實驗數據分析得到歐姆定律；理解歐姆定律；能利用歐姆定律進行簡單的計算。掌握電阻的串聯和并聯的規律。
2.通過計算，學會解答電學計算題的格式要求和計算方法，培養解答電學計算題的良好的習慣。通過對公式R=U/I的計算，知道可通過電流表和電壓表來測電阻的常用方法。
3.通過經歷分析得出歐姆定律的過程，培養嚴謹?shù)目茖W(xué)態度。通過利用歐姆定律進行電學計算，培養良好的邏輯思維能力和認真細致的學習態度。
學習重難點：
1．重點：歐姆定律的得出及歐姆定律的應用。
2．難點：對歐姆定律公式及變形公式的理解、歐姆定律的應用。
課 時：2課時
預習生成：
1.歐姆定律的內容：
2.公式：
新知探究：
【導入新課】
問：上節課通過探究實驗，我們得出了關于電流、電壓和電阻的什么結論？
把上一節課的實驗結論綜合起來，即為歐姆定律：
歐姆定律的內容：
【知識點一】歐姆定律公式的基本應用
問：電流、電壓和電阻這三個物理量在數值上有怎樣的關系？
1．公式：
公式中符號的意義及單位：
U— — R— — I— ——
說明： 歐姆定律中的電流、電壓和電阻這三個量是對同一段導體而言的。
2．應用歐姆定律計算有關電流、電壓和電阻的簡單問題。
(1) 求電流I
例題1：某段電路兩端的電壓是220V，用電器的電阻是40Ω，能不能用量程為0～3A的電流表測其電流？
(2) 求電壓 U
例題2：一個電烙鐵的電阻是0.1 K ，使用時流過的電流是2.1A ，加在電烙鐵上的電壓是多少？
(3) 求電阻 R
例題3：某手電筒小燈泡兩端的電壓是2.5V，用電流表測得流過的電流是250mA，這個小燈泡的電阻是多少？
3. 對電阻公式的理解：
例題4：由歐姆定律 推得，下列說法中正確的是（ ）
A．導體的電阻與導體兩端電壓成正比
B．導體的電阻與通過導體的電流成反比
C．導體兩端的電壓為0V時，導體的電阻為0
D．導體的電阻是導體本身的一種性質，它的大小與導體兩端的電壓大小無關。
4．通過以上的簡單電學題目的計算，提出以下要求：
(1)要畫好電路圖,在圖上標明已知量的符號、數值和未知量的符號。
(2)要有必要的文字說明，先寫物理公式再代入數值計算，答題敘述要完整。
【知識點二】探究電阻串聯和并聯的規律
1.知識回顧：
歐姆定律公式： ；兩個變形式：
串聯電路中電流的規律：
串聯電路中電壓的規律：
并聯電路中電流的規律：
并聯電路中電壓的規律：
2.探究電阻串聯的規律：
（1）實驗：將一個定值電阻R接在右圖的電路中，閉合開關，觀察燈泡的亮度。
再將兩個同樣阻值的電阻R串聯起來，接在電路中，重復前面的實驗。
（2）實驗現象是：
（3）可以得到的結論是：
（4）理解：兩個相同的電阻串聯，相當于 、 相同， 增大，所以總電阻 。如右圖所示。
3.探究電阻并聯的規律：
（1）實驗：將兩個同樣阻值的電阻并聯起來，接在接在右圖的電路中，閉合開關，觀察燈泡的亮度。并跟接入一個電阻時燈泡的亮度對比
（2）實驗現象是：
（3）可以得到的結論是：
（4）理解：兩個相同的電阻并聯，相當于 、 相同， 增大，所以總電阻 。如右圖所示。
【知識點三】用圖象處理物理問題
例題5：同學把甲、乙兩電阻接入電路，得到兩電阻中的電流隨電壓變化關系圖像如圖所示，則甲、乙兩電阻阻值的大小為R甲____R乙 。
歸納整理
1.歐姆定律的內容：
2. 歐姆定律公式： ；兩個變形式：
鞏固練習
1．對歐姆定律公式I=U/R的理解，下列說法錯誤的是( )
A．對某一段導體來說，導體中的電流跟它兩端的電壓成正比；
B．在相同電壓的條件下，不同導體中的電流跟電阻成反比；
C．導體中的電流既與導體兩端的電壓有關，也與導體電阻有關；
D．因為電阻是導體本身的屬性，所以導體中的電流只與導體兩端電壓有關，與電阻無關
2．如果某人的身體電阻約在3000Ω到4000Ω之間，為了安全，要求通過人體的電流不能大于 5mA，那么此人身體接觸的電壓不能大于（ ）
A．5V B.15V C．30V D．36V
3．甲、乙兩導體通過相同的電流，甲所需的電壓比乙所需的電壓大，則它們的阻值大小關系是 ( )
A．R甲>R乙； B．R甲=R乙； C．R甲4．有一電阻兩端加上 6 V電壓時，通過的電流為 0．5A，可知它的電阻為 ，若給它加上 18 V電壓，導線中電流為 A，此時導線電阻為 Ω，若導線兩端電壓為零，導線中電流為 A，導線電阻為 Ω。
5．要想使1000Ω的定值電阻通過8mA的電流，那么應給它加________V的電壓；如果該定值電阻所允許通過的最大電流是25 mA，那么它兩端所能加的最大電壓是_________V。
6．有兩個電阻阻值分別為6Ω和9Ω，串聯后接到某電源上，那么兩電阻中的電流之比為___ _，兩電阻兩端的電壓之比為__ __，電路的總電阻為___ _Ω。如把這兩個電阻改為并聯后接到原電路中，那么兩電阻中的電流之比為__ __，兩個電阻兩端的電壓之比為__ __，電路的總電阻為__ _Ω。
7．電阻Rl＝7Ω，R2=5Ω，串聯后接在12V電源兩端。此時電路總電阻為 __ Ω，通過R1的電流為________ A，R2的電壓_________V。
8．把R1=15Ω和R2=5Ω的兩電阻并聯后接在電源上，通過R1的電流是0.4A，R2兩端的電壓為__ __V，干路中的總電流為___ _A。
9．為了得到10Ω的電阻，在30Ω、15Ω、8Ω、5Ω四個電阻中，可選_ _的電阻____聯起來使用。
10．一個2Ω電阻和一個3Ω電阻串聯，已知2Ω電阻兩端電壓是1 V，則3Ω電阻兩端電壓是_____ V，通過3Ω電阻的電流是_______ A。
拓展提升
11．一個定值電阻接在某段電路中，當電壓為1.5V時，通過的電流為0.15A，當電壓增大為原來的2倍時，則下列說法正確的是（ ）
A．電流為原來的2倍 B．電阻為原來的2倍
C．電流為原來的1/2 D．電阻為原來的1/2
12.將2Ω和4Ω的電阻串聯后接人電路，已知2Ω電阻通過的電流是0.5A，則4Ω電阻上的電壓和電流分別為：( )
A．1 V、0.5 A； B．2 V、0.5 A； C．2 V、1 A； D．0.5 V、1 A。
13．一個20Ω的電阻，接在由4節干電池串聯的電源上，要測這個電阻中的電流和兩端的電壓，電流表，電壓表選的量程應為 ( )
A．0～0.6A，0～3V B．0～0.6A，0～15V
C．0～3A，0～3V D．0～3A，0～15V
14.兩導體電阻R1=10Ω，R2=1Ω，并聯起來使用時總電阻R的阻值范圍（ ）
A．大于10Ω B．在1Ω與10Ω之間 C．小于1Ω D．無法確定。
15．如圖所示電路，電源電壓不變，當電鍵S由閉合到斷開時，兩電流表的讀數將( )
A．A1不變，A2變大 B．A1變大，A2變小
C．A1不變，A2變小 D．A1變小，A2不變
16．學校照明電路的總電阻，當 ( )
A．全校電燈開關都閉合時最大 B．全校電燈開關都閉合時最小
C．全校電燈開關都斷開時最小 D．全校電燈少用時最小
17．電阻R1和R2并聯在某電源上，且R1＞R2，以下說法中正確的是（ ）
A．R1兩端的電壓大于R2兩端的電壓 B．R1中的電流等于R2中的電流
C．R1中的電流大于R2中的電流 D．R1中的電流小于R2中的電流
18．電阻值分別為R1=40Ω、R2=20Ω的兩個電阻。串聯后接到電源上，通過R1的電流強度為0.2A，則通過R2的電流強度為______A。若不改變電源的電壓，把R1和R2并聯后再接到原來的電源上，則通過R1的電流強度為______A，通過R2的電流強度為______A。
19.如圖6所示的電路中，A、B兩端的電壓是6V，燈L1的電阻是8Ω，通過的電流是0.2 A，求：
(1)通過燈L2的電流； (2)燈L1兩端的電壓；(3)燈L2兩端的電壓和燈L2的電阻。
20.小燈泡電阻為20歐姆，在正常工作時它兩端的電壓是12伏特，現有的電源電壓是18伏特，要把這盞燈接在這個電源上，需怎樣接入一個阻值多大的電阻？將電路設計出來，并畫出電路圖。
課后反思：
第三節 電阻的測量
學習目標：
1. 能熟練使用電流表、電壓表進行電阻的測量，加深對歐姆定律的理解。
2. 通過記錄電流、電壓數據以及電阻的計算，培養數據分析歸納能力。
3. 運用歐姆定律的知識來進行電阻的測量，培養知識遷移的能力和善于動手的能力。
學習重難點：
1．重點：伏安法測量電阻，以及與實驗相關的電路故障、電路動態的分析。
2．難點：實驗過程引導學生收集、分析處理實驗數據。
課 時：1課時
預習生成：
1．歐姆定律的內歐姆定律的公式： ；兩個變形式分別是
2．測量未知電阻阻值的方法之一是用 測出電阻兩端的 ，用 測出流過電阻的 ，然后根據 計算出阻值，此方法稱 法測電阻。
新知探究：
【導入新課】
問：展示學生在實驗基地動手做的收音機，提出問題：其中一個電阻斷了，需要更換一個新的，怎樣知道這個電阻的阻值呢？
引導學生做下面的題：
用電壓表測出一段導體兩端的電壓是7.2 V，用電流表測出通過這段導體的電流為0.4 A，這段導體的電阻是多少？
得到的啟發：電阻的阻值可以利用歐姆定律的變形公式R=求算出來。
要利用變形公式R=求電阻，需要知道U、I值，用什么測電阻兩端的電壓和電流呢？
【知識點一】用伏安法測定值電阻的阻值
1．設計實驗
(1)實驗原理：
(2)要測的物理量：
(3)實驗電路圖：
(4)選擇實驗器材：
(5)部分器材的作用分別是：
電壓表：
電流表：
滑動變阻器：
(6)連接電路時應注意的問題有：
(7)實驗時應如何調節電阻兩端的電壓值
2．進行實驗
（1）學生進行實驗，組內分工合作。
（2）將實驗數據記錄在下表中
實驗次數 電壓U/V 電流I/A 電阻R/Ω 電阻的平均值R平/Ω
1
2
3
（3）比較計算出的幾個電阻值，電阻的大小相同嗎？ ，你對這一現象的解釋是
為減小實驗的誤差，可求電阻的平均值：= Ω
【知識點二】用伏安法測小燈泡的電阻值
1．設計實驗：同上
2．進行實驗
（1）學生進行實驗，組內分工合作。
（2）將實驗數據記錄在下表中
實驗次數 電壓U/V 電流I/A 電阻R/Ω 燈泡的亮度
1
2
3
（3）比較計算出的幾個電阻值，電阻的大小相同嗎？ ，你對這一現象的解釋是
。
（4）思考：燈泡的電阻能求平均值嗎？
歸納整理
測電阻的原理及電路圖：
鞏固練習
1.小英按圖甲所示的電路圖連接實驗電路，測量電阻R 的阻值。
閉合開關 S，調節滑動變阻器的滑片P 后，觀察到電壓表和電流表的示數分別如圖乙、丙所示，則電流表的示數為 A，電阻R的阻值為 Ω。
2.某同學用伏安法測小燈泡的電阻，下表為記錄的實驗數據，從中你發現了什么？說明原因。
_______________________________________________________________________________
3.在“測量小燈泡的電阻”的實驗中，某同學在連接電路時，不小心將電流表和電壓表接錯了位置，如圖所示。閉合開關可能出現的現象是( )
A．電流表燒壞，電壓表示數為0
B．小燈泡燒壞
C．電流表示數為0，電壓表示數為電源電壓值
電流表示數為0，電壓表示數為0
4.小東同學做測量燈泡電阻實驗，連接電路后閉合開關，發現燈不亮，電流表無示數，電壓表示數為電源電壓。則故障原因可能有幾種？請寫出三種燈泡不亮的原因。
5．請將下圖中的器材連接組成電路，測量小燈泡的電阻，并根據你連接的電路，說明要使燈泡兩端的電壓減小，滑動變阻器的滑片應怎樣移動？
6．如上圖是小明同學為測量小燈泡的電阻而連接的電路。他的連接有什么錯誤？請你幫他指出并糾正過來。
7. 如下右圖所示是“測量小燈泡電阻的實驗”實物連接圖，請完成下列各題：
(1)用筆畫線代替導線將所缺的導線補上；
(2)如果在實驗中電壓表、電流表的示數如左圖所示，則電壓表的示數為___________V，電流表的示數為_________A；燈泡的電阻R =__________Ω。
拓展提升
8. 某物理興趣小組在做“測量小燈泡的電阻”實驗時，準備了以下器材：小燈泡(正常發光時電壓為2.5 V)，電流表(0～0.6 A、0～3 A)，電壓表(0～3 V、0～15 V)，開關，兩節干電池，滑動變阻器，導線若干。如圖甲所示為該小組連接的實物圖。
請指出實物圖連接的兩處錯誤．
①____________________________；
②____________________________。
(2)正確連接電路后，閉合開關，當滑動變阻器的滑片置于某位置時，電流表和電壓表的示數如圖乙、丙所示，電流表示數為______A，則小燈泡電阻為______Ω(計算結果保留一位小數)。
(3)改變滑動變阻器滑片的位置，記錄下不同時刻的電壓值和電流值，并計算出小燈泡在不同電壓下的電阻值，數據處理表格如下所示，其中有一處是不恰當?shù)模@一處是__________，原因是___________。
9.在測量標準電壓為3.8V的小燈泡電阻的實驗中，電源電壓恒為6V。
（1）小明連接如圖甲所示的電路，準備閉合開關時，發現有接線錯誤。請你按要求在圖將需改錯的導線畫“ד，并補畫出正確的導線。
要求：閉合開關后，當滑動變阻器滑片向左移動時，電流表示數增大。
（2）電路完善后，調節滑動變阻器的滑片P，當電壓表的示數為3.8V時，電流表示數如圖乙所示，其示數為_____A，此時小燈泡的電阻為_____Ω．額定功率為_____W．（保留小數點后兩位）
（3）在提供的滑動變阻器中，分別有規格為A（5Ω 2A）、B（20Ω 1A）、C（100Ω 0.1A），則應選擇_____（選填“A“B”或“C“）。
（4）小明同學多次移動滑動變阻器的滑片P，記下多組對應的電壓表和電流表的示數，并繪制成如圖丙所示的圖象，通過圖象可以發現燈絲的電阻是變化的，這一現象表明：燈絲的電阻隨溫度的升高而_____（選填：“增大”、“不變”、“減小”）。
課后反思：
第四節 歐姆定律在串、并聯電路中的應用
學習目標：
1. 結合串、并聯電路的電流電壓特點，運用歐姆定律處理簡單的電學計算。
2．通過運用歐姆定律對串、并聯電路相關電學量的計算，了解串、并聯電路的電學量的變化規律。
3. 通過計算培養邏輯思維能力和解答電學問題的良好習慣。
學習重難點：
1．重點：運用歐姆定律解決簡單的串并聯電路問題。
2．難點：運用歐姆定律解決簡單的串并聯電路問題。
課 時：1課時
預習生成：
1．歐姆定律公式： ；兩個變形式：U= R=
2．串聯電路的規律
電流的規律：
電壓的規律：
電阻的規律：
3．并聯電路的規律
電流的規律：
電壓的規律：
電阻的規律：
4.歐姆定律在串聯電路中的應用
（1）串聯電路中通過某個電阻的電流，等于電源兩端電壓除以 。當串聯電路中的一個電阻改變時，電路中的另一個電阻兩端的電壓都會隨之 。
（2）串聯電路的總電阻與各分電阻的關系是 ，總電阻的阻值比任何一個分電阻的阻值都 （填“大”或“小”）。
4.歐姆定律在并聯電路中的應用
（1）當并聯電路中的一個支路的電阻改變時，這個支路的電流 ，干路電流 ，但另一個支路的電流和電壓都 。
（2）并聯電路的總電阻與各分電阻的關系是 ，總電阻的阻值比任何一個分電阻的阻值都 （填“大”或“小”）。
新知探究：
【導入新課】
師：上節課我們學習了利用歐姆定律測電阻的實驗，知道了求電阻的基本方法。本節課我們將利用歐姆定律和串并聯電路的規律解決串聯和并聯電路中的問題，是歐姆定律的又一次具體應用。
【知識點一】歐姆定律在串聯電路中的應用
教師用多媒體展示教材83頁的例題1，學生先自主解答，后利用歐姆定律進行分析講解。
【例2】如右圖所示，電源電壓保持不變，閉合開關S1、S2，電壓表示數為6V，電流表示數為0.6A，斷開S2后，電壓表示數變?yōu)?V，則R2的電阻和電源電壓分別是（ ）
A.10Ω，9V B.20Ω，6V
C.20Ω，9V D.10Ω，6V
分析例1和例2，你得出的結論是：
【例3】如圖所示，3個阻值均為10Ω的電阻R1、R2、R3串聯后接在電壓恒為U的電路中，某同學誤將一只電流表并聯在電阻R2的兩端，發現電流表的示數為1.5A，據此可知電源電壓U= ；若用一只電壓表替代電流表并聯在R2的兩端，則電壓表的示數應為 V.
【知識點二】歐姆定律在并聯電路中的應用
【例4】教師用多媒體展示教材84頁的例題2，學生先自主解答，后利用歐姆定律進行分析講解。
分析例4，你得出的結論是：
【例5】如圖所示電路，電源電壓不變，當電鍵S由閉合到斷開時，兩電流表的讀數將 ( )
A．A1不變，A2變大 B．A1變大，A2變小
C．A1不變，A2變小 D．A1變小，A2不變
歸納整理
1.在串聯電路中，通過某個電阻的電流或串聯電路的電流，等于
；當串聯電路中的一個電阻改變時， 。
2.在并聯電路中，一個支路的電阻改變時，
。
鞏固練習
1. 把5Ω的電阻R1跟15Ω的電阻R2和一個電流表串聯起來，接在電源上，電流表示數是0.3A，電源電壓是多少？
2.電阻R1與R2并聯后接入電路，兩端所加電壓為24V，如果R1為80Ω，通過R2的電流為0.2A，電路中的總電流是多少？電阻R2的阻值是多少？
3.有一個40Ω的電阻，允許通過的最大電流是0.2A。若將它接在20V的電源上，該電阻能正常工作嗎？為使它正常工作，應該串聯一個多大的電阻？
4. 如圖所示，已知R1=40Ω，在S1閉合的情況下，斷開S2時R1的電壓是2V，再閉合S2時，R1的電壓是2.8V,電源電壓始終保持不變，電阻R2的阻值是多少？
5．如圖所示，R1=20Ω,滑動變阻器R2最大阻值為80Ω,電路接在電壓為6V電路中，當滑片由最左端滑到最右端時，電壓表示數由6V變化為1.2V,則電流表示數變化范圍是多少 當滑片P在最右端時串聯電路的電阻多大
6.如圖所示，R2=20Ω,電流表的示數為0.6A,電壓表的示數為12V。
求: (1) R1的阻值；
(2)并聯電路總電流I；
(3)并聯電路總電阻R。
拓展提升
7.如圖所示，R1=20Ω，滑動變阻器R2的阻值變化范圍是0～10Ω。當滑片P移至R2的最左端時，電流表示數為0.6A。當滑片P移至R2的最右端時，電流表和電壓表的示數各是多少？
8．如圖所示，電阻R1的電阻為10Ω，當開關S斷開時，電流表示數為0.6A；當S閉合時，電流表的示數變化了0.2A，求R2的阻值。
9．如圖所示的電路中，電源電壓為6V，且保持不變，電阻R1、R2、R3的阻值分別為8Ω、4Ω、12Ω。求：
（1）如果開關S1、S2都斷開時，電流表和電壓表的示數各是多大？
（2）如果開關S1、S2都閉合時，電流表的示數是多大？
課后反思：
第一節電流與電壓和電阻的關系參考答案：
1.D
2. （1）①電流表正負接線柱接錯了 ②電壓表測的是電源電壓 (2)略 （3）滑動變阻器 保持不變 （4）0.2A 阻值小
3.變大 變小
4.B
5.A
6.不變 0.9A
7.2：1 1：1
8.（1）最大阻值處 （2）2.6 0.26 （3）改變定值電阻兩端的電壓和通過定值電阻的電流
9.（1）電流表 電壓表 （2）略 （3）電阻 略 （4）電阻一定時，通過導體的電流跟導體兩端的電壓成正比。
第二節 歐姆定律參考答案：
1.D
2.B
3.A
4.12Ω 1.5A 12Ω 0 12Ω
5.8V 25V
6.1:1 2:3 15Ω 3:2 1:1 3.6Ω
7. 12 1 5
8. 6 1.6
9. 兩個5Ω 串
10. 1.5 0.5
11. A
12. B
13. B
14. C
15. C
16. B
17. C
18. 0.2A 0.3A 0.6A
19. （1）0.2 A （2）1.6V （3）4.4V 22Ω
20. 串聯 10Ω 略
第三節 電阻的測量參考答案：
1. 0.4A 5Ω
2.電壓越高，燈泡越亮；燈絲電阻隨著溫度的升高而增大。
3.C
4.三種 燈泡斷路，電壓表串聯在電路中了，連接小燈泡兩端的導線或接線柱斷路
5.略
6.電壓表量程選大了，應選擇0~3V的量程；電壓表和電流正負接線柱接反了，應讓電流從正接線柱進入，從負接線柱流出；滑動變阻器兩接線柱都接在了下面，應一上一下接線。
7.（1）略 （2）4.5 0.24 18.75
8.（1） ①電流表的正負接線柱接反了；②滑動變阻器同時接在了上面兩個接線柱上
（2）0.24 9.6 （3）計算小燈泡的平均電阻；燈泡的電阻受影響，且隨溫度的長高而增大，不能求電阻的平均值。
9.（1）略 （2）0.32A 11.88Ω 1.22 W (3)B （4）增大
第四節歐姆定律在串、并聯電路中的應用參考答案：
1.6V
2.I=0.5A R2=120Ω
3.不能 串聯一個60Ω電阻
4.16Ω
5. 電流表示數變化范圍0.3A～0.06A；100Ω
6.(1)20Ω (2)1.2A (3)10Ω
7.電流表的示數為0.4A，電壓表的示數為8V
8．30Ω
9．（1）電流表示數為0.5A，電壓表的示數為2V；（2）1.25A
人教版初中物理導學案參考答案
第十七章 歐姆定律
第一節 探究電阻上的電流跟電壓的關系
【預習生成】
1.略
2.略
3.略
【新知探究】
略
【歸納整理】
略
【鞏固練習】
1.D
2. （1）①電流表正負接線柱接錯了 ②電壓表測的是電源電壓 (2)略 （3）滑動變阻器 保持不變 （4）0.2A 阻值小
3.變大 變小
4.B
5.A
【拓展提升】
6.不變 0.9A
7.2：1 1：1
8.（1）最大阻值處 （2）2.6 0.26 （3）改變定值電阻兩端的電壓和通過定值電阻的電流
9.（1）電流表 電壓表 （2）略 （3）電阻 略 （4）電阻一定時，通過導體的電流跟導體兩端的電壓成正比。
第二節 歐姆定律
【預習生成】
略
【新知探究】
略
【歸納整理】
略
【鞏固練習】
1.D
2.B
3.A
4.12Ω 1.5A 12Ω 0 12Ω
5.8V 25V
6.1:1 2:3 15Ω 3:2 1:1 3.6Ω
7. 12 1 5
8. 6 1.6
9. 兩個5Ω 串
10. 1.5 0.5
【拓展提升】
11. A
12. B
13. B
14. C
15. C
16. B
17. C
18. 0.2A 0.3A 0.6A
19. （1）0.2 A （2）1.6V （3）4.4V 22Ω
20. 串聯 10Ω 略
第三節 電阻的測量
【預習生成】
略
【新知探究】
略
【歸納整理】
略
【鞏固練習】
1.6V
2.I=0.5A R2=120Ω
3.不能 串聯一個60Ω電阻
4.16Ω
5. 電流表示數變化范圍0.3A～0.06A；100Ω
6.(1)20Ω (2)1.2A (3)10Ω
7.電流表的示數為0.4A，電壓表的示數為8V
【拓展提升】
8．30Ω
9．（1）電流表示數為0.5A，電壓表的示數為2V；（2）1.25A
第四節歐姆定律在串、并聯電路中的應用
【預習生成】
略
【新知探究】
略
【歸納整理】
略
【鞏固練習】
1.6V
2.I=0.5A R2=120Ω
3.不能 串聯一個60Ω電阻
4.16Ω
5. 電流表示數變化范圍0.3A～0.06A；100Ω
6.(1)20Ω (2)1.2A (3)10Ω
【拓展提升】
7.電流表的示數為0.4A，電壓表的示數為8V
8．30Ω
9.（1）電流表示數為0.5A，電壓表的示數為2V；（2）1.25A

展開更多......

收起↑
