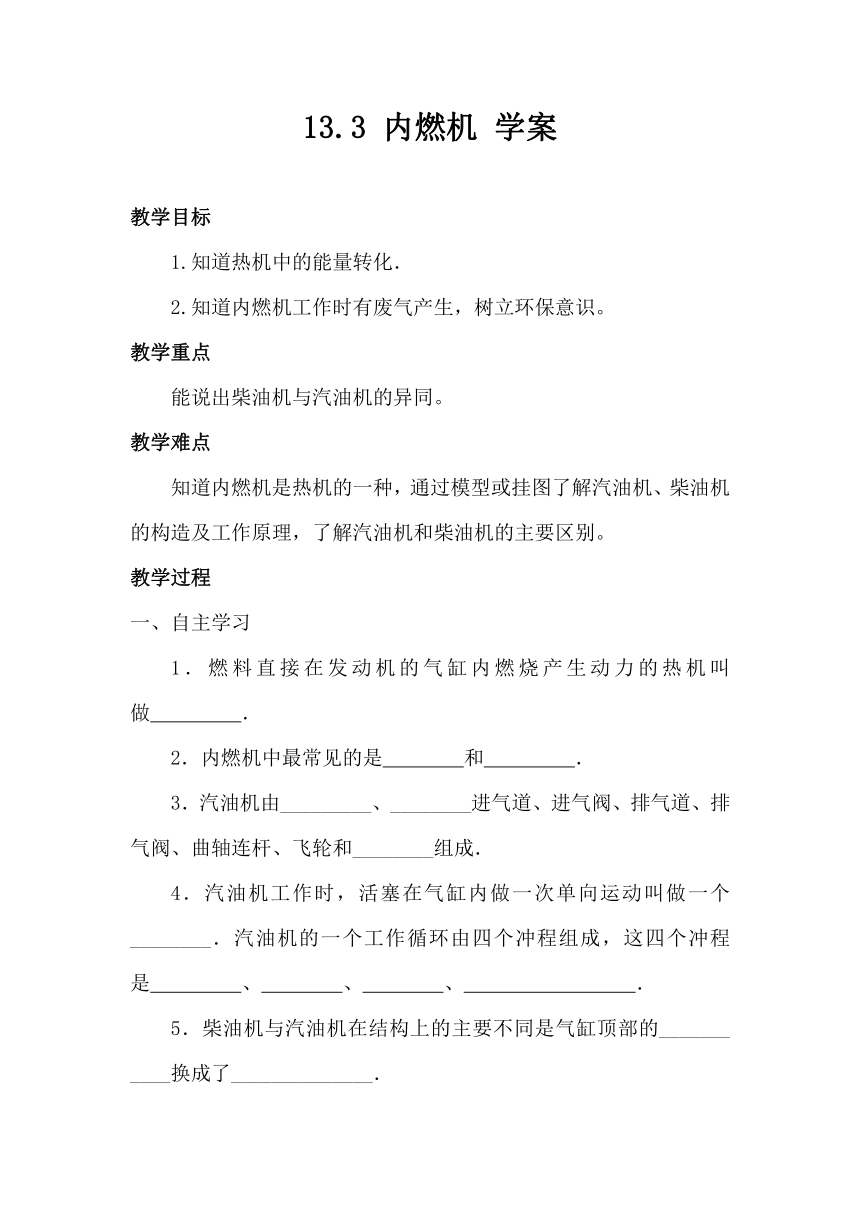

13.3 內燃機 學案
教學目標
1.知道熱機中的能量轉化．
2.知道內燃機工作時有廢氣產生，樹立環保意識。
教學重點
能說出柴油機與汽油機的異同。
教學難點
知道內燃機是熱機的一種，通過模型或掛圖了解汽油機、柴油機的構造及工作原理，了解汽油機和柴油機的主要區別。
教學過程
一、自主學習
1．燃料直接在發動機的氣缸內燃燒產生動力的熱機叫做 ．
2．內燃機中最常見的是　　 　和　　　 　．
3．汽油機由_________、________進氣道、進氣閥、排氣道、排氣閥、曲軸連桿、飛輪和________組成．
4．汽油機工作時，活塞在氣缸內做一次單向運動叫做一個________．汽油機的一個工作循環由四個沖程組成，這四個沖程是 、 、 、 ．
5．柴油機與汽油機在結構上的主要不同是氣缸頂部的_______ ____換成了______________．

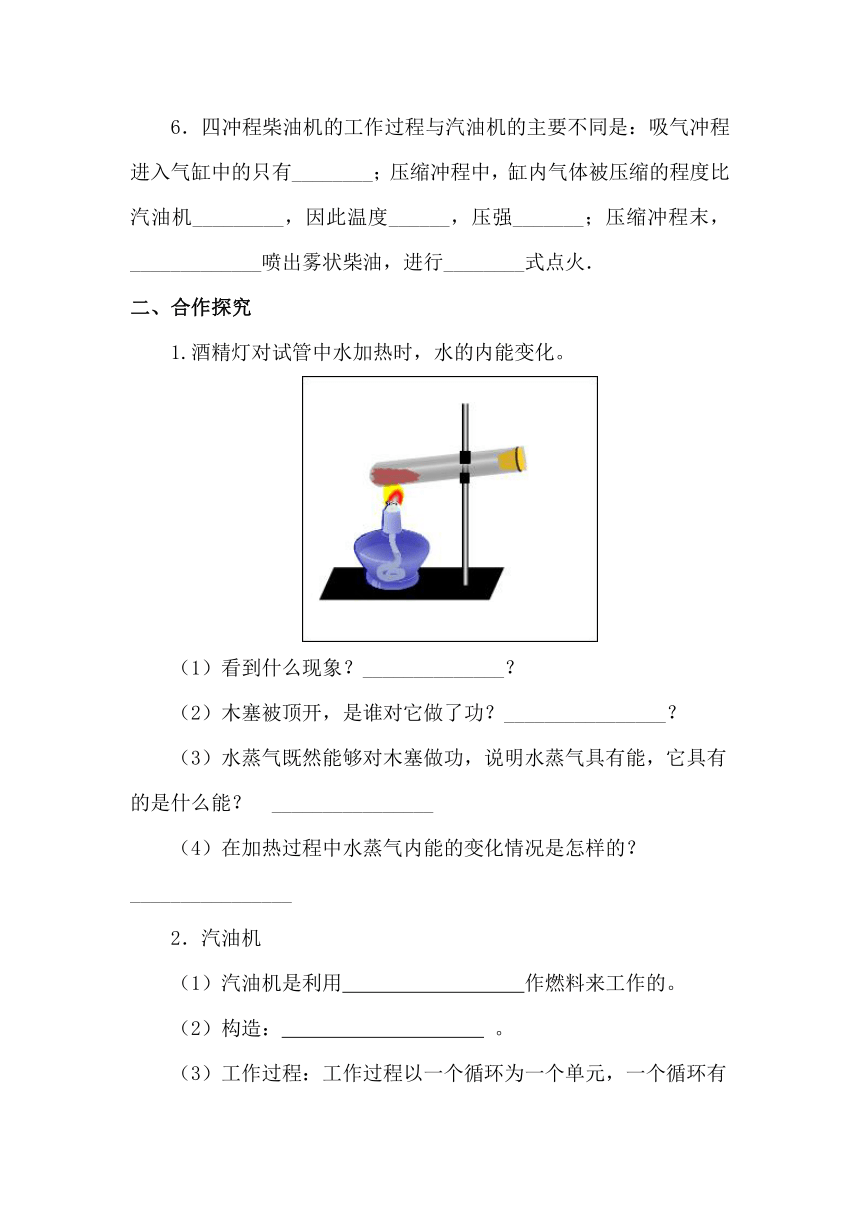

6．四沖程柴油機的工作過程與汽油機的主要不同是：吸氣沖程進入氣缸中的只有________；壓縮沖程中，缸內氣體被壓縮的程度比汽油機_________，因此溫度______，壓強_______；壓縮沖程末，_____________噴出霧狀柴油，進行________式點火．
二、合作探究
1.酒精燈對試管中水加熱時，水的內能變化。
（1）看到什么現象？______________？
（2）木塞被頂開，是誰對它做了功？________________？
（3）水蒸氣既然能夠對木塞做功，說明水蒸氣具有能，它具有的是什么能？ ________________
（4）在加熱過程中水蒸氣內能的變化情況是怎樣的？________________
2．汽油機
（1）汽油機是利用 作燃料來工作的。
（2）構造： 。
（3）工作過程：工作過程以一個循環為一個單元，一個循環有______個沖程。包括：______ 、 _______ 、 ______ 、 _______四個沖程
第一沖程：吸氣沖程中吸入的是什么？汽缸中活塞由哪端向哪端運動？進氣門和排氣門的打開和關閉情況？
第二沖程：壓縮沖程中，活塞壓縮燃料混合物的過程中，是什么能向什么能轉化？
壓縮沖程末產生什么結果？
汽油機是利用什么方式點火的？
第三沖程：做功沖程為什么能做功？是什么能向什么能轉化？
第四沖程：排氣沖程有什么作用？
三、達標檢測
1．下面關于內燃機錯誤說法是（ ）
A．蒸汽機是一種熱機
B．汽油機和柴油機都是內燃機
C．內燃機只能在燃料燃燒完全結束后才對外做功
D．內燃機一般在燃料燃燒的同時就對外做功
2．內燃機工作的某個沖程，進氣門和排氣門都關閉，活塞向上運動，由此可知該沖程為（ ）
A．吸氣沖程B．壓縮沖程C．做功沖程D．排氣沖程
3．一般柴油機的效率比汽油機效率高，原因是（ ）
A．柴油的燃燒值大
B．柴油機內壓縮空氣的壓強大，溫度高
C．柴油機和汽油機吸入的氣體不同
D．柴油機和汽油機的點火方式不同
4．柴油機上裝有又重又大的飛輪，其作用是（ ）
A．增加柴油機的輸出功率B．增加柴油機的穩定性
C．改變柴油機的轉速D．增加柴油機轉動的慣性
5．四沖程柴油機工作時，依靠飛輪慣性使活塞向上運動完成的沖程是（ ）
A．吸氣和排氣沖程B．壓縮和做功沖程
C．壓縮和排氣沖程D．做功和排氣沖程
6．從本質上看，內燃機工作的能量來源于（ ）
A機械能B．內能C．化學能D．化學能和內能的總和
7．四沖程內燃機完成一個工作循環時（ ）
A．做功4次，曲軸轉動1周B．做功4次，曲軸轉動2周
C．做功1次。曲軸轉動1周D．做功1次，曲軸轉動2周
8．圖3－2所示的是柴油機的（ ）
A．做功沖程B．壓縮沖程
C．吸氣沖程D．排氣沖程
9．一臺汽油機，活塞面積是50cm2，活塞行程為25cm，做功沖程中燃氣產生的平均壓強為7.84×105Pa，那么該汽油機在一個工作循環中對外做的功是（ ）
A．19.6JB．980JC．78.4JD．7840J
