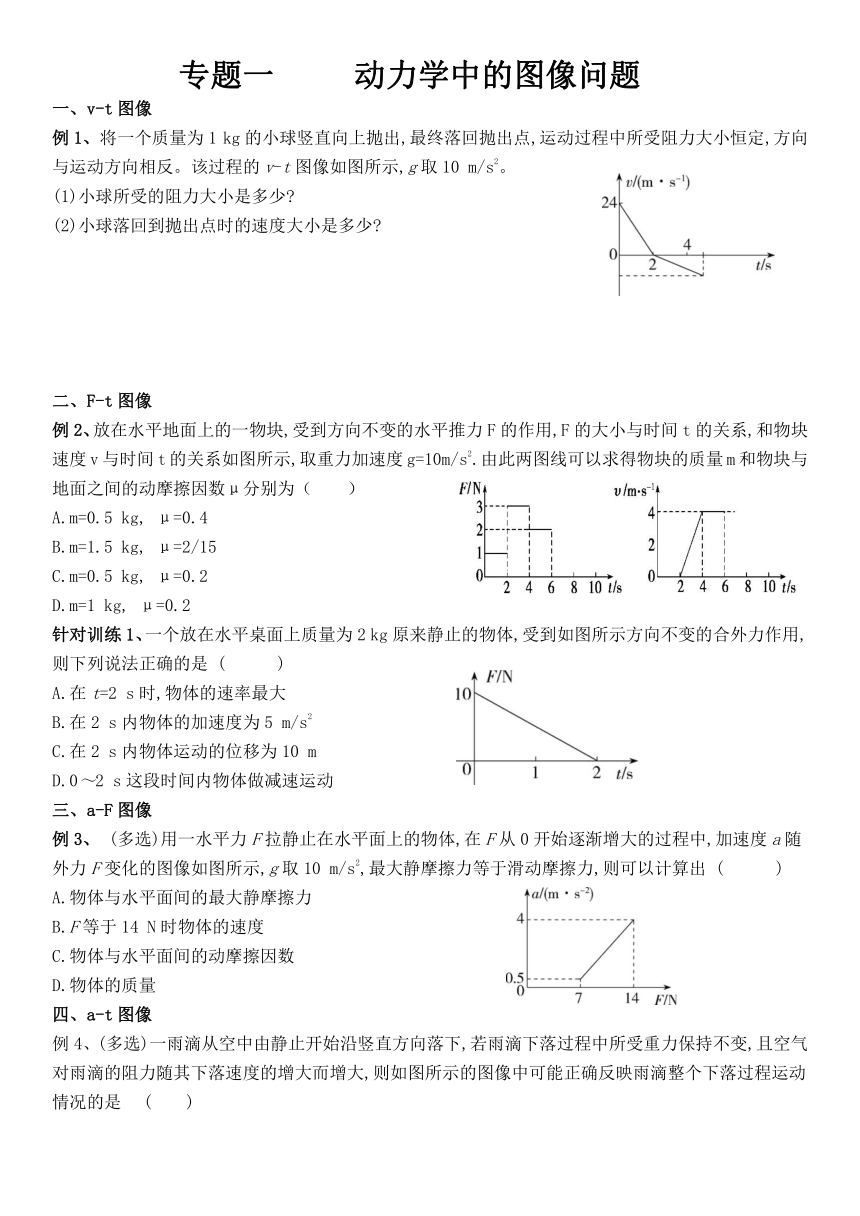

專題一 動力學中的圖像問題
一、v-t圖像
例1、將一個質量為1 kg的小球豎直向上拋出,最終落回拋出點,運動過程中所受阻力大小恒定,方向與運動方向相反。該過程的v-t圖像如圖所示,g取10 m/s2。
(1)小球所受的阻力大小是多少
(2)小球落回到拋出點時的速度大小是多少
二、F-t圖像
例2、放在水平地面上的一物塊,受到方向不變的水平推力F的作用,F的大小與時間t的關系,和物塊速度v與時間t的關系如圖所示,取重力加速度g=10m/s2.由此兩圖線可以求得物塊的質量m和物塊與地面之間的動摩擦因數μ分別為（ ）
A.m=0.5 kg, μ=0.4
B.m=1.5 kg, μ=2/15
C.m=0.5 kg, μ=0.2
D.m=1 kg, μ=0.2
針對訓練1、一個放在水平桌面上質量為2 kg原來靜止的物體,受到如圖所示方向不變的合外力作用,則下列說法正確的是 ( )
A.在t=2 s時,物體的速率最大
B.在2 s內物體的加速度為5 m/s2
C.在2 s內物體運動的位移為10 m
D.0～2 s這段時間內物體做減速運動
三、a-F圖像
例3、 (多選)用一水平力F拉靜止在水平面上的物體,在F從0開始逐漸增大的過程中,加速度a隨外力F變化的圖像如圖所示,g取10 m/s2,最大靜摩擦力等于滑動摩擦力,則可以計算出 ( )
A.物體與水平面間的最大靜摩擦力
B.F等于14 N時物體的速度
C.物體與水平面間的動摩擦因數
D.物體的質量
四、a-t圖像
例4、(多選)一雨滴從空中由靜止開始沿豎直方向落下,若雨滴下落過程中所受重力保持不變,且空氣對雨滴的阻力隨其下落速度的增大而增大,則如圖所示的圖像中可能正確反映雨滴整個下落過程運動情況的是 (　　)
A.　　　B. C.　　　D.
五、F-x圖像
例5、如圖,輕彈簧的下端固定在水平桌面上,上端放有物塊P,系統處于靜止?fàn)顟B(tài)。現用一豎直向上的力F作用在P上,使其向上做勻加速直線運動。以x表示P離開靜止位置的位移,在彈簧恢復原長前,下列表示F和x之間關系的圖像可能正確的是 (　　)
A.　　B. C.　D.
針對訓練2、如圖a所示，一輕質彈簧的下端固定在水平面上，上端放置一物體（物體與彈簧不連接），初始時物體處于靜止?fàn)顟B(tài)。現用豎直向上的拉力F作用在物體上，使物體開始向上做勻加速運動，拉力F與物體位移x的關系如圖b所示，g取10m/S2，求：
（1）彈簧的勁度系數
（2）物體的加速度大小
六、-x圖像
例6、(多選)如圖甲所示，質量m＝1 kg、初速度v0＝6 m/s的物塊受水平向左的恒力F作用，在粗糙的水平地面上從O點開始向右運動，O點為坐標原點，整個運動過程中物塊速率的二次方隨位置坐標變化的關系圖象如圖乙所示，g取10 m/s2，下列說法中正確的是( 　　)
A．t＝2 s時物塊速度為零
B．t＝3 s時物塊回到O點
C．恒力F大小為2 N
D．物塊與水平面間的動摩擦因數為0.1
總結：圖像問題的分析方法：
遇到帶有物理圖像的問題時，要認真分析圖像，先從它的物理意義、點、線段、斜率、截距、交點、拐點、面積等方面了解圖像給出的信息，再利用共點力平衡、牛頓運動定律及運動學公式解題．
達標練習：
1、如圖甲所示,質量m=1 kg的物塊在平行斜面向上的拉力F作用下從靜止開始沿斜面向上運動,t=0.5 s時撤去拉力,利用速度傳感器得到其速度隨時間變化的關系圖像(v-t圖像)如圖乙所示,g取10 m/s2,求:
(1)2 s內物塊的位移大小x和通過的路程L。
(2)拉力F的大小。
(3)斜面對物塊的滑動摩擦力Ff的大小。
2、一質點(質量m=2 kg)正自東向西在光滑水平面上做勻速直線運動,速度大小為4 m/s,從某時刻起受到一個沿東西方向的力作用,如圖是該力隨時間周期性變化的圖像(從該時刻開始計時,規定向東方向?yàn)檎较?,下列說法正確的是 (　　)
A.從該時刻起,質點一直向東運動
B.從該時刻起,質點做往復運動
C.8 s末質點的速度大小為12 m/s
D.8 s末質點的速度大小為4 m/s
3、質量一定的某物體放在粗糙的水平面上處于靜止?fàn)顟B(tài)，若用一個方向始終沿水平方向，大小從零開始緩慢增大的變力作用在物體上，物體的加速度a與F的關系圖象如圖所示，取g=10m/s2，最大靜摩擦力等于滑動摩擦力，則下列正確的是（ ）
A．物體的質量為4kg
B．物體與水平面間的動摩擦因數為0.2
C．物體與水平面間的最大靜摩擦力為20N
D．F為20N時物體的速度為8m/s
4、(多選)如圖所示,質量為m1的足夠長的木板B靜止在光滑水平面上,其上放一質量為m2的木塊A。從t=0時刻起,給木板施加一水平恒力F,分別用a1、a2和v1、v2表示木板、木塊的加速度和速度大小,下列圖像中可能符合運動情況的是(　　)
A.　　　B. C.　　　D.
5、(多選)如圖所示,一足夠長的水平傳送帶以恒定的速度向右傳動。將一物體輕輕放在傳送帶左端,以v、a、F、x表示物體速度大小、加速度大小、所受摩擦力大小和位移的大小。下列選項正確的是 (　　)
A.　　 B.C.　　　D.
6、一根質量分布均勻的長繩AB，在恒定水平外力F的作用下，沿光滑水平面做直線運動，如圖甲所示。繩內距A端x處的張力T與x的關系如圖乙所示，由圖可知（ ）
A. 水平外力F=6N
B. 繩子的質量m=3kg
C. 繩子的長度為2 m
D. 繩子的加速度為2m/s2
7、如圖甲所示，傾角為θ的粗糙斜面體固定在水平面上，初速度為v0＝10 m/s、質量為m＝1 kg的小木塊沿斜面上滑，若從此時開始計時，整個過程中小木塊速度的平方隨路程變化的關系圖像如圖乙所示，取g＝10 m/s2，則下列說法不正確的是 （ ）
A. 內小木塊做勻減速運動
B. 在時刻，摩擦力反向
C. 斜面傾角
D. 小木塊與斜面間的動摩擦因數為
8、一個物塊置于粗糙的水平地面上,受到的水平拉力F隨時間t變化的關系如圖甲所示,速度v隨時間t變化的關系如圖乙所示。g取10 m/s2。求:
(1)1 s末物塊所受摩擦力的大小Ff1;
(2)物塊在前6 s內的位移大小x;
(3)物塊與水平地面間的動摩擦因數μ。
