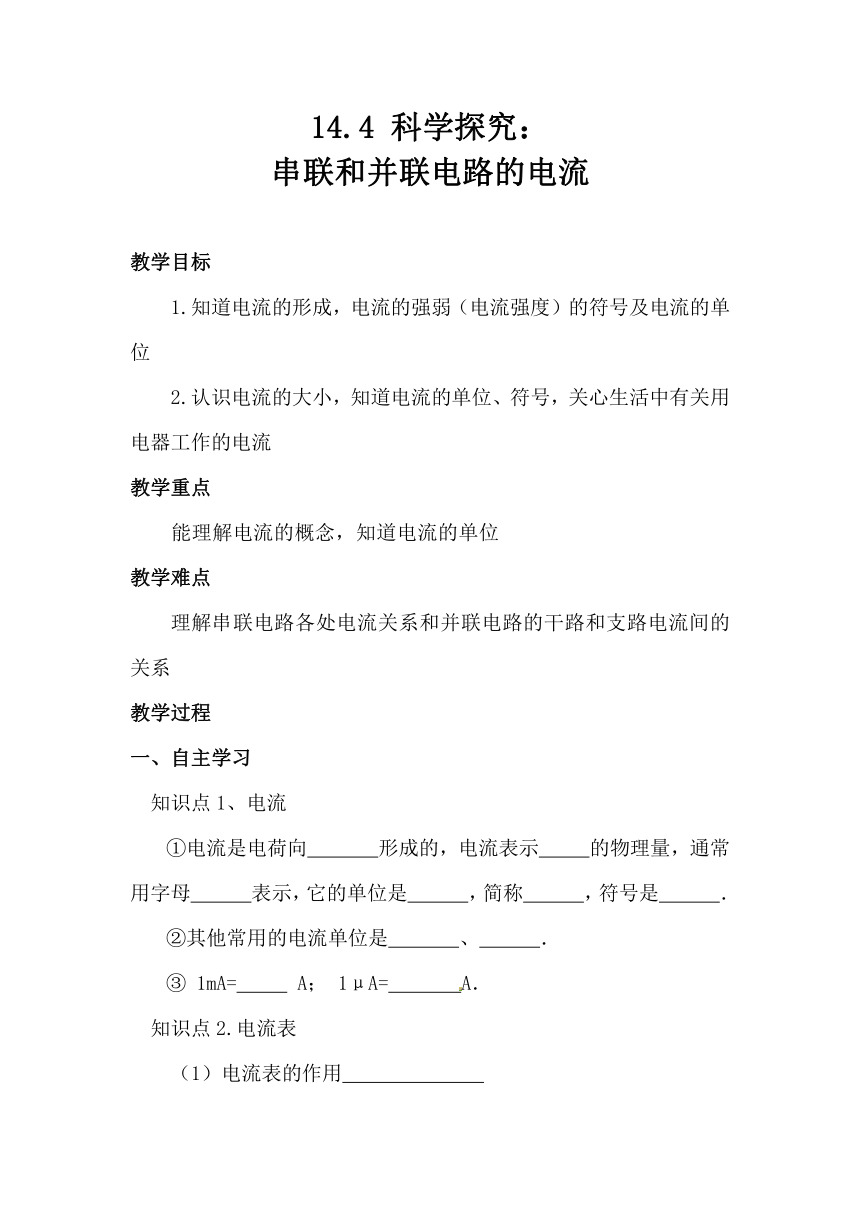

14.4 科學探究：
串聯和并聯電路的電流
教學目標
1.知道電流的形成，電流的強弱（電流強度）的符號及電流的單位
2.認識電流的大小，知道電流的單位、符號，關心生活中有關用電器工作的電流
教學重點
能理解電流的概念，知道電流的單位
教學難點
理解串聯電路各處電流關系和并聯電路的干路和支路電流間的關系
教學過程
一、自主學習
知識點1、電流
①電流是電荷向 形成的，電流表示　 的物理量，通常用字母 表示，它的單位是　 　，簡稱 　　，符號是　 　．
②其他常用的電流單位是 、　 　．
③ 1mA= 　 A； 1μA=　 A．
知識點2.電流表
（1）電流表的作用
（2）電流表的符號
電流表的使用規則：
電流表必須和被測用電器 ，不允許將電流表與用電器 。
電流必須從 色接線柱或者從其 接線柱流進去，從 色接線柱或者 接線柱流出來。
（3）注意觀察電流表的 ，待測電流不能超過電流表的量程。電流表一般有三個接線柱，一個標有“ ”號，另兩個標有0.6和3的字樣，把 和 連入則量程為0.6A，同理把 和 連入電路量程為 。
（4）任何情況下都不能把電流表直接連接到______的兩極上。
知識點3：電流規律
1.關于串聯電路電流的特點：
在探究“串聯電路中個點的電流有什么關系”的實驗中，所用的儀器有： 、 、 和開關。在連接電路時開關是 狀態，連線時要有一定的順序，一般是從電源的 極出發，按照電流的流向依次將電路各個原件連入電路。
2.關于并聯電路電流的特點：
在串聯電路中，各處的電流 ；在并聯電路中，干路的電流和各支路的電流的關系是 。
二、導學題

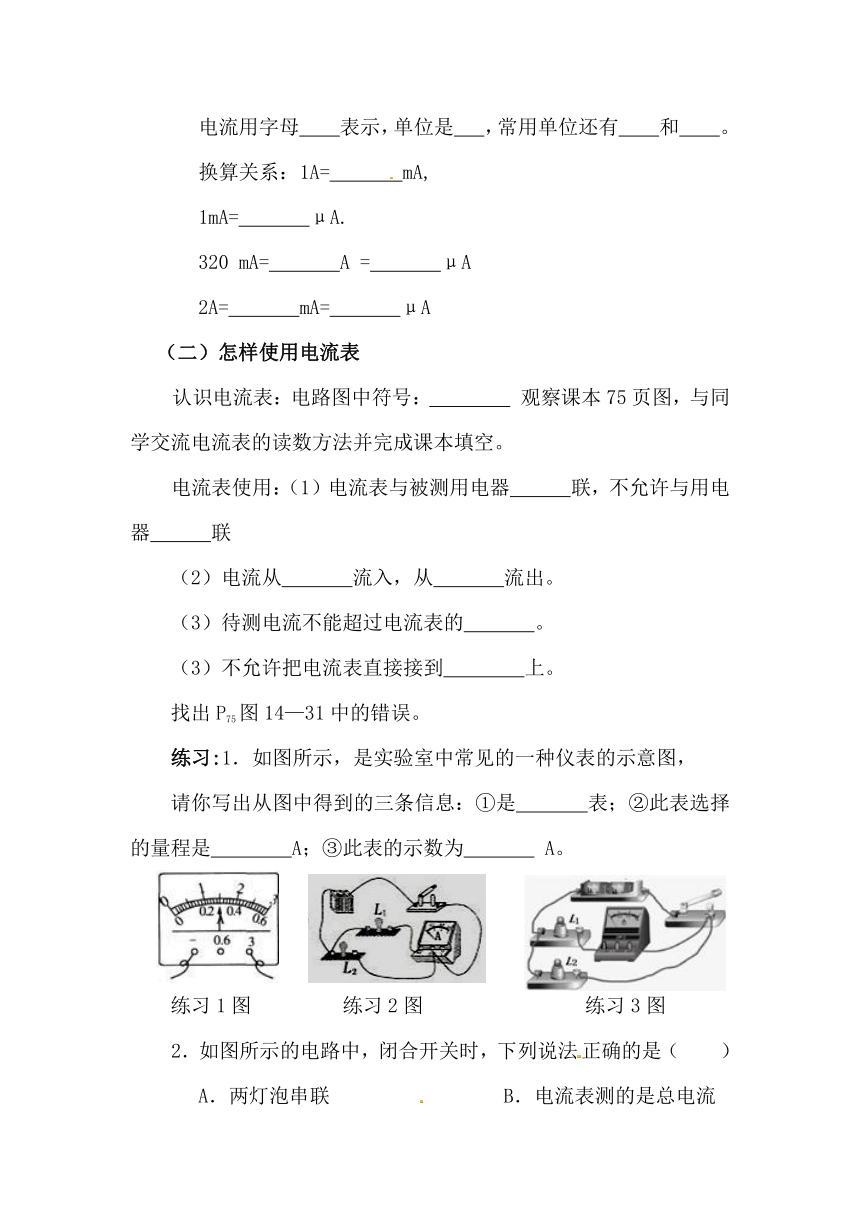

（一）電流
電流用字母 表示，單位是 ，常用單位還有 和 。
換算關系：1A= mA,
1mA= μA.
320 mA= A = μA
2A= mA= μA
（二）怎樣使用電流表
認識電流表：電路圖中符號： 觀察課本75頁圖，與同學交流電流表的讀數方法并完成課本填空。
電流表使用：（1）電流表與被測用電器 聯，不允許與用電器 聯
（2）電流從 流入，從 流出。
（3）待測電流不能超過電流表的 。
（3）不允許把電流表直接接到 上。
找出P75圖14—31中的錯誤。
練習:1．如圖所示，是實驗室中常見的一種儀表的示意圖，
請你寫出從圖中得到的三條信息：①是 表；②此表選擇的量程是 A；③此表的示數為 A。
練習1圖 練習2圖 練習3圖
2．如圖所示的電路中，閉合開關時，下列說法正確的是（　　）
A．兩燈泡串聯 B．電流表測的是總電流
C．電流表測的是L1的電流 D．開關只能控制L2
3．在下列四幅電路圖中，與上圖所示實物圖對應的是（ ）
（三）探究串聯和并聯電路中的電流
1.串聯電路中各處的電流 字母表達式：I= 。
2.并聯電路干路中的電流 各支路電流 字母表達式：I= 。
合作探究：小組討論完成下列任務
1、仔細觀察實驗室常用的學生電流表，看看表盤上有什么字母？ ，這表示 表盤上示數的單位是： ；
2、電流表表盤上有兩排數字，上面一排是 0-1-2-3；表示它的量程是： A, 分度值是： A;下面一排是 0-0.2-0.4-0.6；表示它的量程是： A,分度值是： A
3、電流表底座上有三個接線柱，接線柱旁分別標有“—”、“0.6”、“3 ”的字樣； 電流表電流表只有兩個接線柱接入電路，“—”接線柱讓電流 ，“0.6 或 3”接線 柱表示讓電流 ，（填流進、流出）；如果選“—”和“0.6” 兩個接線柱接入電 路，指針看那一排數字讀值： ，所選的量程是： A，分度值是： A; 如果電路中的電流約為 0.8A,則電流表應選哪兩個接線柱（哪個量程）接入電路測電 流： 。若電路中的電流約為 0.4A，則電流表應選哪兩個接線柱接入電路測 電流： 。
4、觀察書中圖 14-30 中（a）圖選用的量程是：A，分度值是：A,指針所指的示數是： A ;(B)圖選用的量程是：A,分度值是：A,指針示 數 A
5、觀察討論 P75 頁圖 14—31 電流表的錯誤接法中分別處在哪？
（a） 。
（b） 。
（c） 。
6、利用桌上的器材(兩節干電池，小燈泡、開關、電流表各一、導線 5 根)，小組 同學合作把電流表正確接入電路；展示說明，你組所有的量程是： A，分度值 A,指針所示的讀數是 A
三、達標檢測
1．串聯電路中電流的規律是：_______用公式表示為：________。
2．并聯電路中電流的規律是：_______用公式表示為：_______。
3．有一種節日彩燈由20只小燈泡串聯而成，如果電源插頭處的電流為200mA，那么通過每一只小燈泡的電流為__________mA。
4．小芳同學把兩盞燈泡連接在同一個電路之中，用電流表測經過L1的電流是0.3A，經過L2的電流是0.4A，由此我們可判斷這兩盞燈泡I1和I2的連接方式是______聯。
5．關于串聯電路和并聯電路的電流關系，下列說法中正確的是（ ）
A．在串聯電路中，通過各用電器的電流一定相等
B．在并聯電路中，通過各用電器的電流一定相等
C．在串聯電路中，通過各用電器的電流不一定相等
D．在并聯電路中，通過各用電器的電流一定不相等
6．兩個燈泡接入同一個電源上，用電流表測得流過它們的電流相等，則這兩盞燈的連接方式是（ ）
A．一定是串聯
B．一定是并聯
C．可能是并聯
D．一定不是并聯
7．兩段直徑不等的導線AB與BC串聯接在電路中，通過AB段的電流為I1，通過BC段的電流為I2，則I1和I2的關系是（ ）
A．I1=I2
B．I1>I2
C．I1D．以上都有可能
8．兩只燈泡連接后接到兩節干電池的兩極上，用電流表測得通過它們的電流相等，那么（ ）
A．這兩只燈泡一定是串聯的
B．這兩只燈泡一定 是并聯的
C．這兩只燈泡可能是串聯的
D．這兩只燈泡可能是并聯的
