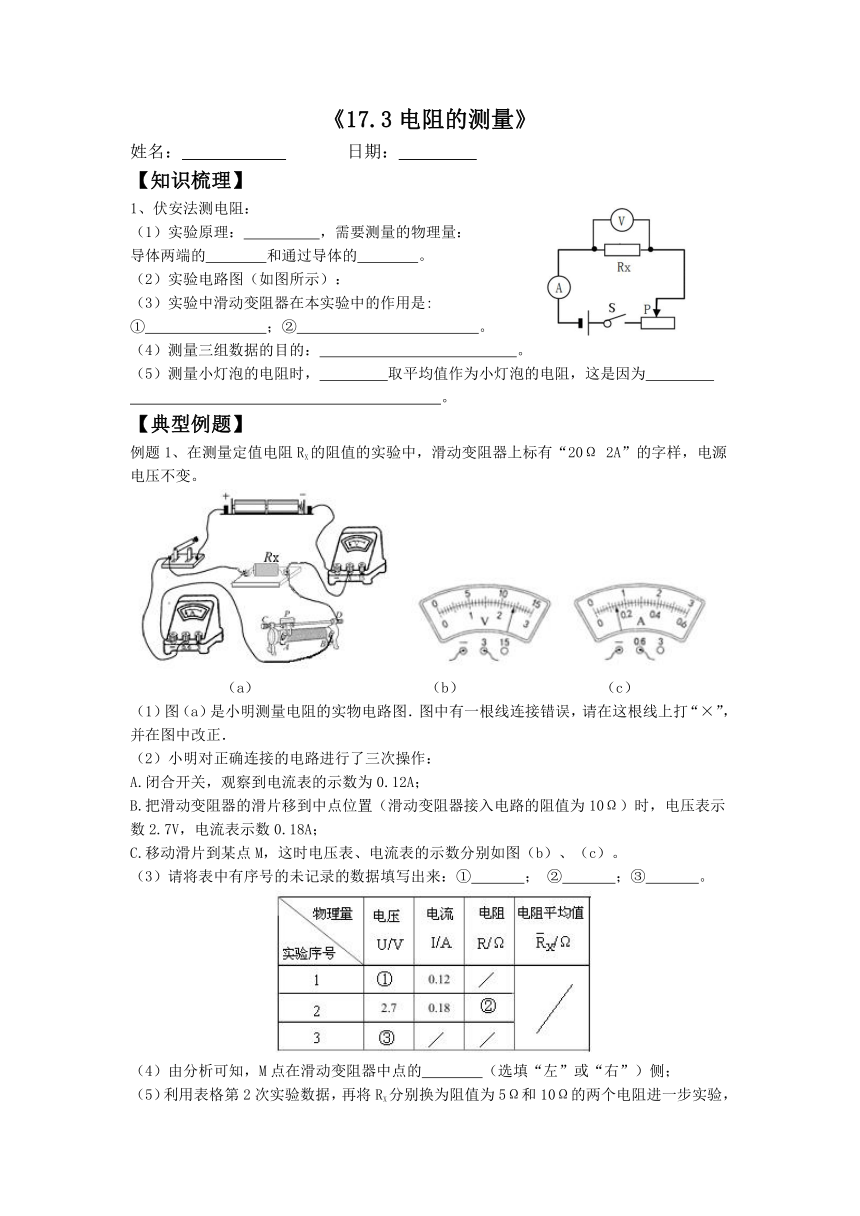

《17.3電阻的測量》
姓名： 日期：
【知識梳理】
1、伏安法測電阻：
（1）實驗原理： ，需要測量的物理量：
導體兩端的 和通過導體的 。
（2）實驗電路圖（如圖所示）：
（3）實驗中滑動變阻器在本實驗中的作用是:
① ；② 。
（4）測量三組數據的目的： 。
（5）測量小燈泡的電阻時， 取平均值作為小燈泡的電阻，這是因?yàn)?br/>。
【典型例題】
例題1、在測量定值電阻RX的阻值的實驗中，滑動變阻器上標有“20Ω 2A”的字樣，電源電壓不變。
（a） （b） （c）
（1）圖是小明測量電阻的實物電路圖．圖中有一根線連接錯誤，請?jiān)谶@根線上打“×”，并在圖中改正．
（2）小明對正確連接的電路進行了三次操作：
A.閉合開關，觀察到電流表的示數為0.12A；
B.把滑動變阻器的滑片移到中點位置（滑動變阻器接入電路的阻值為10Ω）時，電壓表示數2.7V，電流表示數0.18A；
C.移動滑片到某點M，這時電壓表、電流表的示數分別如圖、（c）。
（3）請將表中有序號的未記錄的數據填寫出來：① ； ② ；③ 。
（4）由分析可知，M點在滑動變阻器中點的 （選填“左”或“右”）側；
（5）利用表格第2次實驗數據，再將RX分別換為阻值為5Ω和10Ω的兩個電阻進一步實驗，可以探究 關系.若接入10Ω的電阻后，電壓表的示數是2.0V，接下來的操作是 。本實驗和第（2）中測量電阻的實驗均進行了三次，它們多次實驗的目的是 （選填“相同”或“不相同”）的。

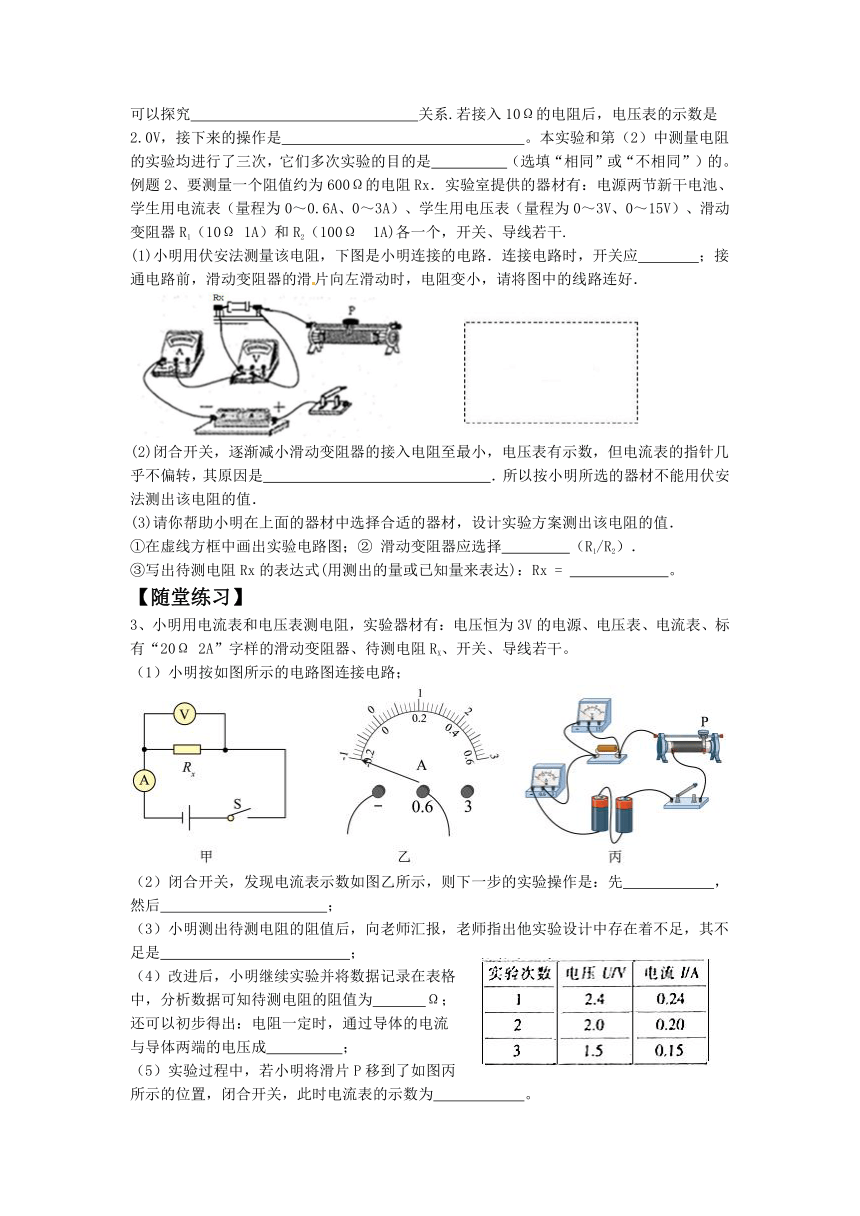

例題2、要測量一個阻值約為600Ω的電阻Rx．實驗室提供的器材有：電源兩節新干電池、學生用電流表（量程為0～0.6A、0～3A）、學生用電壓表（量程為0～3V、0～15V）、滑動變阻器R1（10Ω 1A）和R2（100Ω 1A)各一個，開關、導線若干.
(1)小明用伏安法測量該電阻，下圖是小明連接的電路．連接電路時，開關應 ；接通電路前，滑動變阻器的滑片向左滑動時，電阻變小，請將圖中的線路連好．
(2)閉合開關，逐漸減小滑動變阻器的接入電阻至最小，電壓表有示數，但電流表的指針幾乎不偏轉，其原因是 ．所以按小明所選的器材不能用伏安法測出該電阻的值．
(3)請你幫助小明在上面的器材中選擇合適的器材，設計實驗方案測出該電阻的值．
①在虛線方框中畫出實驗電路圖；② 滑動變阻器應選擇 （R1/R2）．
③寫出待測電阻Rx的表達式(用測出的量或已知量來表達)：Rx = 。
【隨堂練習】
3、小明用電流表和電壓表測電阻，實驗器材有：電壓恒為3V的電源、電壓表、電流表、標有“20Ω 2A”字樣的滑動變阻器、待測電阻RX、開關、導線若干。
（1）小明按如圖所示的電路圖連接電路；
（2）閉合開關，發現電流表示數如圖乙所示，則下一步的實驗操作是：先 ，然后 ；
（3）小明測出待測電阻的阻值后，向老師匯報，老師指出他實驗設計中存在著不足，其不足是 ；
（4）改進后，小明繼續實驗并將數據記錄在表格
中，分析數據可知待測電阻的阻值為 Ω；
還可以初步得出：電阻一定時，通過導體的電流
與導體兩端的電壓成 ；
（5）實驗過程中，若小明將滑片P移到了如圖丙
所示的位置，閉合開關，此時電流表的示數為 。
4、小明利用“伏安法”測量未知電阻的阻值,電源電壓恒為 3V,阻值約為 10Ω。
甲 乙
（1）請用筆畫線代替導線，完成圖甲實物電路的連接．(要求:滑動變阻器的滑片 P 向左滑動時，電流表示數變小；連線不得交叉) 。
（2）閉合開關，兩電表均無示數。現將電壓表接在變阻器兩端時無示數，接在開關兩端時有示數，則電路故障是 。
（3）排除故障后，閉合開關，移動變阻器的滑片P至某一位置，此時電壓表示數為2.7V,電流表示數如圖，則未知電阻 RX= Ω。
（4）小麗認為:不用電流表，只用電壓表和阻值為 300Ω的定值電阻 R0,由圖丙同樣可以測得未知電阻的RX阻值。小麗設計方案如下:
a.閉合 S1、斷開 S2,讀出電壓表示數為 U1。
b.閉合 S1、S2,讀出電壓表示數為 U2。
①電阻 RX 的表達式為RX= (用則量值 U1、U2 及 R0
來表示) 。
②利用提供的實驗器材，小麗的實驗方案 （選填
“能”或“不能”）準確測得電阻 RX 的電阻，你判斷的理由是 丙
。
【課后鞏固】
5、小明測量未知電阻Rx的阻值，已知電源電壓為6V且保持不變。
(1)請用筆畫線代替導線，將圖中實物圖補充
完整（導線不允許交叉），要求滑動變阻器
的滑片P向右移動時電流表的示數變大。
(2)正確連接電路后，小明閉合開關，發現電
壓表無示數，電流表有示數，故障的原因可能
是電阻Rx 。
(3)排除故障后，小明閉合開關，調節滑動變
阻器，測量了三組電壓值和對應的電流值，
根據每組電壓及電流的值，算出每組電阻Rx
的阻值。要想得到最終的測量結果，他接下來的做法是： 。
6、小張同學在做“測量小燈泡電阻”的實驗中，所用器材如下：兩節新干電池，標有2.5V相同規格燈泡若干，兩個滑動變阻器R1“10Ω 1A”、R2“20Ω 2A”，開關、導線若干。
（1）請你根據圖甲，用筆劃線代替導線，將圖乙中的電路圖連接完整（要求：滑動變阻器滑片P向右移動時燈泡變亮，且導線不交叉）。
（2）閉合開關前，應將滑片P置于 （選填“A”或“B”）端。正確連接電路后，閉合開關S，移動滑片P，發現小燈泡始終不亮，電流表指針幾乎未偏轉，電壓表有示數，則故障原因可能是 。
（3）排除故障后，移動滑片P，依次測得6組數據，如表一所示。其中第2次實驗時電流表表盤如圖14丙，此時電路中的電流為 A；第4次實驗時燈泡電阻值為 Ω。由表一中數據可知，小張選用的滑動變阻器應是 （選填“R1”或“R2”）。
（4）小張將這6組數據算得的電阻值取平均值作為小燈泡的電阻，這種數據處理方式是 （選填“合理”或“不合理”）的。
（5）小張繼續用圖乙所示裝置來探究“電流與電阻的關系”。他分別把阻值準確的5Ω、10Ω、20Ω的定值電阻接入原小燈泡的位置，通過實驗，記錄電流表示數如表二所示。他發現通過導體的電流跟電阻不成反比，其中原因可能是： 。
參考答案：
1、（1）如圖所示；（3）①2.1；②15；③2.4；（4）左；（5）導體中的電流與導體電阻的關系；向右移動變阻器的滑片，使電壓表的示數為2.7V；不相同；
2、（1）斷開；（2）電流太小；（3）①電路圖如下圖 （其他答案合理也可）；②R2 ；③（其他答案合理也可）
3、（2）斷開開關；將電流表正負接線柱上的導線對調；
（3）只測量一組數據，實驗誤差會較大；
（4）10；正比；（5）0A；
4、（1）略；（2）開關斷路；（3）9；（4）略；不能；
R0太大，Rx兩端電壓太小，誤差較大；
5、(1)如圖所示；(2)短路；(3)求電阻的平均值；
6、（1）如圖所示：（2）A；小燈泡斷路；
（3）0.2；8；R2；（4）不合理；
（5）沒有控制電阻兩端的電壓不變
