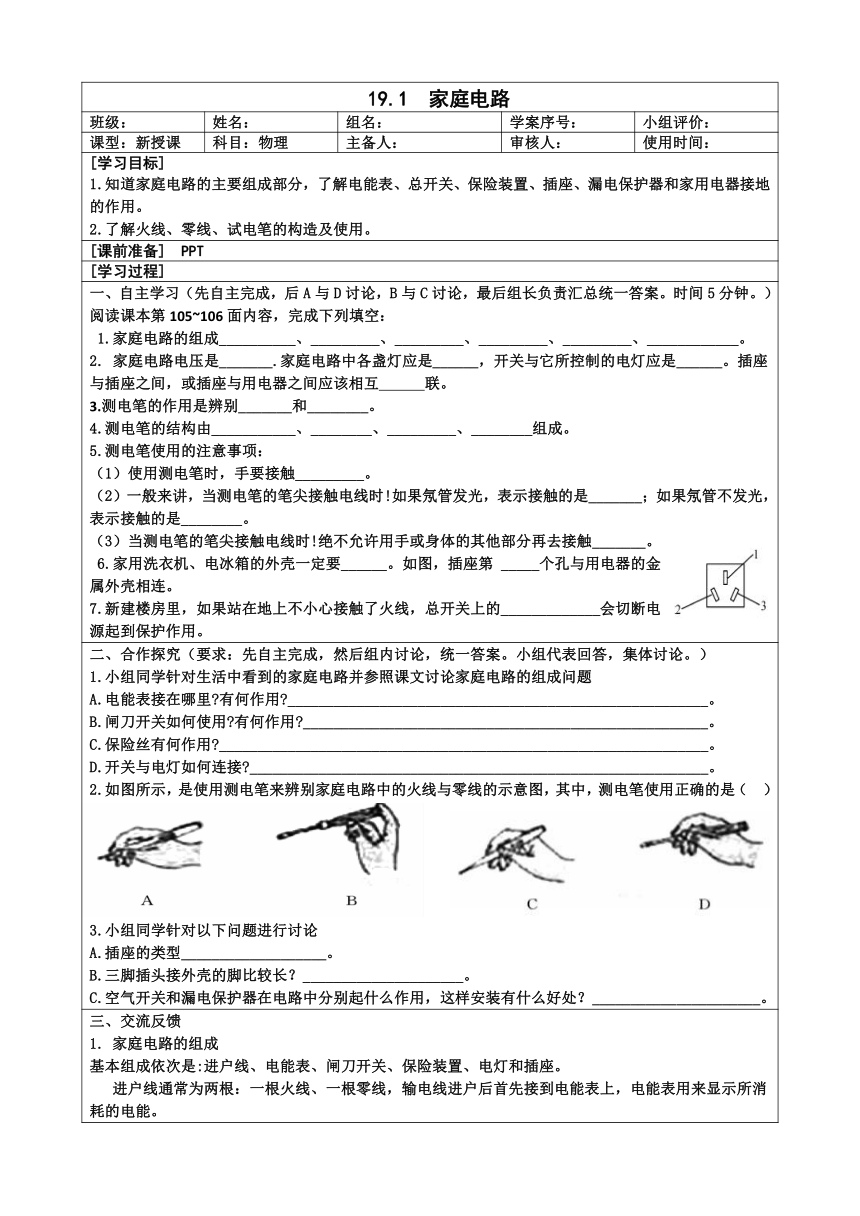

19.1 家庭電路
班級： 姓名： 組名： 學案序號： 小組評價：
課型：新授課 科目：物理 主備人： 審核人： 使用時間：
[學習目標] 1.知道家庭電路的主要組成部分，了解電能表、總開關、保險裝置、插座、漏電保護器和家用電器接地的作用。 2.了解火線、零線、試電筆的構造及使用。
[課前準備] PPT
[學習過程]
一、自主學習（先自主完成，后A與D討論，B與C討論，最后組長負責匯總統一答案。時間5分鐘。） 閱讀課本第105~106面內容，完成下列填空： 1.家庭電路的組成__________、_________、_________、_________、_________、____________。 2. 家庭電路電壓是_______.家庭電路中各盞燈應是______，開關與它所控制的電燈應是______。插座與插座之間，或插座與用電器之間應該相互 聯。 3.測電筆的作用是辨別_______和________。 4.測電筆的結構由___________、________、_________、________組成。 5.測電筆使用的注意事項： （1）使用測電筆時，手要接觸_________。 （2）一般來講，當測電筆的筆尖接觸電線時!如果氖管發光，表示接觸的是_______；如果氖管不發光，表示接觸的是________。 （3）當測電筆的筆尖接觸電線時!絕不允許用手或身體的其他部分再去接觸_______。 6.家用洗衣機、電冰箱的外殼一定要______。如圖，插座第 _____個孔與用電器的金屬外殼相連。 7.新建樓房里，如果站在地上不小心接觸了火線，總開關上的_____________會切斷電源起到保護作用。
二、合作探究（要求：先自主完成，然后組內討論，統一答案。小組代表回答，集體討論。） 1.小組同學針對生活中看到的家庭電路并參照課文討論家庭電路的組成問題 A.電能表接在哪里 有何作用 _______________________________________________________。 B.閘刀開關如何使用 有何作用 _____________________________________________________。 C.保險絲有何作用 ________________________________________________________________。 D.開關與電燈如何連接 ____________________________________________________________。 2.如圖所示，是使用測電筆來辨別家庭電路中的火線與零線的示意圖，其中，測電筆使用正確的是（ ） 3.小組同學針對以下問題進行討論 A.插座的類型___________________。 B.三腳插頭接外殼的腳比較長？_____________________。 C.空氣開關和漏電保護器在電路中分別起什么作用，這樣安裝有什么好處？______________________。
交流反饋 家庭電路的組成 基本組成依次是:進戶線、電能表、閘刀開關、保險裝置、電燈和插座。 進戶線通常為兩根：一根火線、一根零線，輸電線進戶后首先接到電能表上，電能表用來顯示所消耗的電能。 接下來是用戶用電的總開關，當家庭電路需要修理時，必須斷開總開關，這時室內全部電路與外面的輸電線分離，可以保證施工人員的安全! 總開關的后面是保險裝置。常用的保險裝置是保險絲，裝在保險盒內，電流過大時保險絲會熔斷，切斷電路，所以對用電器能夠起到保護作用。現在新型的保險裝置是附加在總開關上的，這種開關通常叫做空氣開關，當電路中的電流過大時，保險裝置會使開關自動斷開，切斷電路，俗稱跳閘。在找出電流大的原因并把問題解決之后，用手重新閉合開關就可以了。 在電能表、總開關、保險裝置之后就可以連接電燈了，電路中還連接著各個房間的插座，家用電器接在插座上。
四、精講提升 1.家庭電路中的保險絲燒斷了，原因可能是(　　) A．電路短路 B．有人觸電 C．燈泡的燈絲斷了 D．零線出現斷路 2.洗衣機、電冰箱這些家用電器使用三線插頭的目的是( ) A.插頭的造型美觀 B.節約用電 C.插入插座更穩固 D.防止觸電 3.(濰坊)用測電筆辨別火線與零線時，下列圖中正確的操作方法是( ) ①② B.①③ C.②④ D.①④
五、鞏固拓展 1.關于家庭電器中電器安裝的說法錯誤的是( ) A.電能表的連接順序應在進戶線之后、總開關之前 B.螺絲口燈泡的螺絲套一定要接在零線上 C.開關應和燈泡并聯 D.三孔插座應有接地線 2.圖甲是家庭電路中帶有控制開關的三孔插座，請在圖乙中將其正確地連接在電路中.
[歸納梳理]（請畫出本節課的思維導圖）
[教與學的反思]
