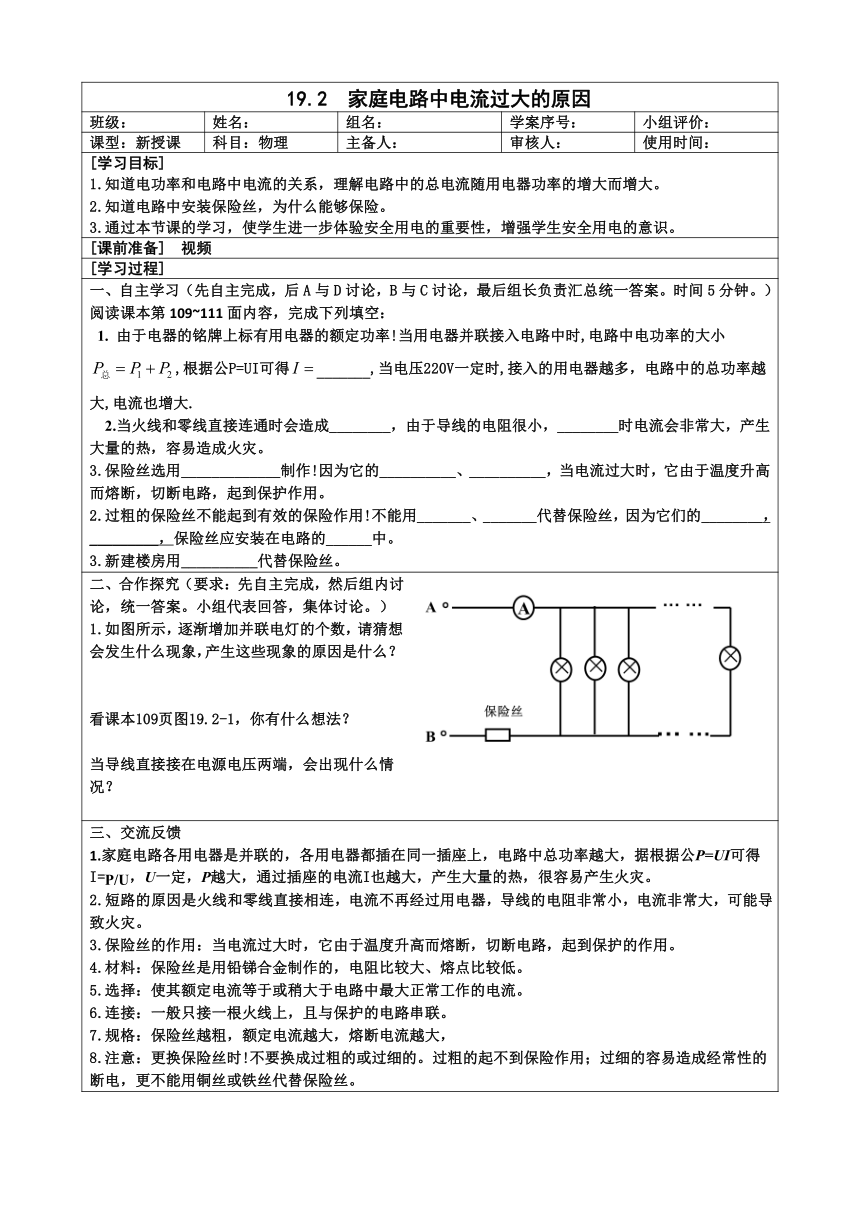

19.2 家庭電路中電流過大的原因
班級： 姓名： 組名： 學案序號： 小組評價：
課型：新授課 科目：物理 主備人： 審核人： 使用時間：
[學習目標] 1.知道電功率和電路中電流的關系，理解電路中的總電流隨用電器功率的增大而增大。 2.知道電路中安裝保險絲，為什么能夠保險。 3.通過本節課的學習，使學生進一步體驗安全用電的重要性，增強學生安全用電的意識。
[課前準備] 視頻
[學習過程]
一、自主學習（先自主完成，后A與D討論，B與C討論，最后組長負責匯總統一答案。時間5分鐘。） 閱讀課本第109~111面內容，完成下列填空： 1. 由于電器的銘牌上標有用電器的額定功率!當用電器并聯接入電路中時,電路中電功率的大小,根據公P=UI可得_______,當電壓220V一定時,接入的用電器越多，電路中的總功率越大,電流也增大. 2.當火線和零線直接連通時會造成________，由于導線的電阻很小，________時電流會非常大，產生大量的熱，容易造成火災。 3.保險絲選用_____________制作!因為它的__________、__________，當電流過大時，它由于溫度升高而熔斷，切斷電路，起到保護作用。 2.過粗的保險絲不能起到有效的保險作用!不能用_______、_______代替保險絲，因為它們的________，_________，保險絲應安裝在電路的______中。 3.新建樓房用__________代替保險絲。
二、合作探究（要求：先自主完成，然后組內討論，統一答案。小組代表回答，集體討論。） 1.如圖所示，逐漸增加并聯電燈的個數，請猜想會發生什么現象，產生這些現象的原因是什么？ 看課本109頁圖19.2-1，你有什么想法？ 當導線直接接在電源電壓兩端，會出現什么情況？
交流反饋 1.家庭電路各用電器是并聯的，各用電器都插在同一插座上，電路中總功率越大，據根據公P=UI可得I=P/U，U一定，P越大，通過插座的電流I也越大，產生大量的熱，很容易產生火災。 2.短路的原因是火線和零線直接相連，電流不再經過用電器，導線的電阻非常小，電流非常大，可能導致火災。 3.保險絲的作用：當電流過大時，它由于溫度升高而熔斷，切斷電路，起到保護的作用。 4.材料：保險絲是用鉛銻合金制作的，電阻比較大、熔點比較低。 5.選擇：使其額定電流等于或稍大于電路中最大正常工作的電流。 6.連接：一般只接一根火線上，且與保護的電路串聯。 7.規格：保險絲越粗，額定電流越大，熔斷電流越大， 8.注意：更換保險絲時!不要換成過粗的或過細的。過粗的起不到保險作用；過細的容易造成經常性的斷電，更不能用銅絲或鐵絲代替保險絲。
四、精講提升 1.小剛家的電能表上標有“220 V 5 A”的字樣，則他家能同時使用的用電器的總功率最多不能超過____W 2.隨著人們生活水平的逐步提高，家用電器不斷增多。在家庭電路中，下列說法正確的是（ ） A.燈與控制它的開關是并聯的，與插座是串聯的 B.使用測電筆時，不能用手接觸到筆尾的金屬體 C.電路中電流過大的原因之一是用電器總功率過大 D.增加大功率用電器時，只需換上足夠粗的保險絲即可 3.下列說法不正確的是（ ） A.家庭電路中的用電器都是并聯的 B.每個用電器上的開關和用電器都是串聯的 C.接在線路上的用電器越多，干路的電流就會越大 D.為了防止經常燒保險絲，可用銅絲代替
五、鞏固拓展 1.將一個燈座與一個開關串聯后接入照明電路中，發現開關無論是閉合還是斷開，燈座上的燈泡總是亮的。產生這種現象的原因可能是（ ） A.火線直接連入了燈座 B.開關內的導線接頭松脫 C.開關內兩根導線的接頭相互接觸 D.燈座內兩根導線的接頭相互接觸 2.小明把臺燈插頭插人插座，當他閉合臺燈開關時，室內其他電燈全部熄滅。檢查發現保險絲熔斷。造成這一故障的原因可能是（ ） A．燈座短路　　 B．插座短路 C．插頭短路 D．開關短路 3.暑期持續的“桑拿天”，居民家里的空調、電扇都閑不住，導致電路火災時有發生，火警電話不斷，消防車拉著警笛呼嘯而出，趕往火災現場，調查發現，起火原因如出一轍：電線超負荷使電線內的金屬導線發熱引燃了外面的絕緣皮．根據學過的物理知識回答： （1）“超負荷”是指電路中的 過大（選填“電流”或“電阻”）。 （2）使火災發生的理論依據是 。 （3）如果導線是超導材料結果如何？ 。 4.某學校電能表允許通過的最大電流為25 A，學校里已經裝了40 W的電燈50盞，60 W的電燈20盞，想要再裝些電燈，最多可再裝多少盞40 W的電燈？
[歸納梳理]（請畫出本節課的思維導圖）
[教與學的反思]
