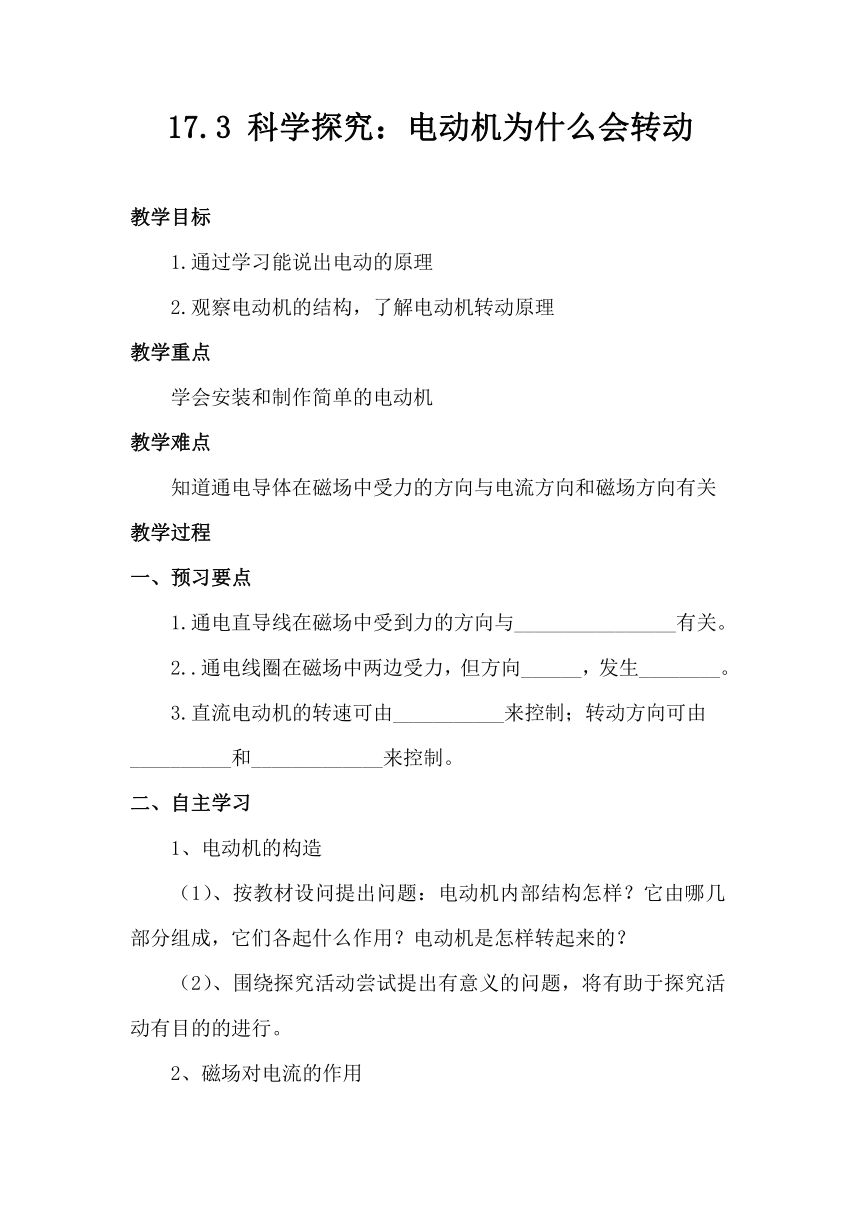

17.3 科學探究：電動機為什么會轉動
教學目標
1.通過學習能說出電動的原理
2.觀察電動機的結構，了解電動機轉動原理
教學重點
學會安裝和制作簡單的電動機
教學難點
知道通電導體在磁場中受力的方向與電流方向和磁場方向有關
教學過程
一、預習要點
1.通電直導線在磁場中受到力的方向與________________有關。
2..通電線圈在磁場中兩邊受力，但方向______，發生________。
3.直流電動機的轉速可由___________來控制；轉動方向可由__________和_____________來控制。
二、自主學習
1、電動機的構造
（1）、按教材設問提出問題：電動機內部結構怎樣？它由哪幾部分組成，它們各起什么作用？電動機是怎樣轉起來的？
（2）、圍繞探究活動嘗試提出有意義的問題，將有助于探究活動有目的的進行。
2、磁場對電流的作用

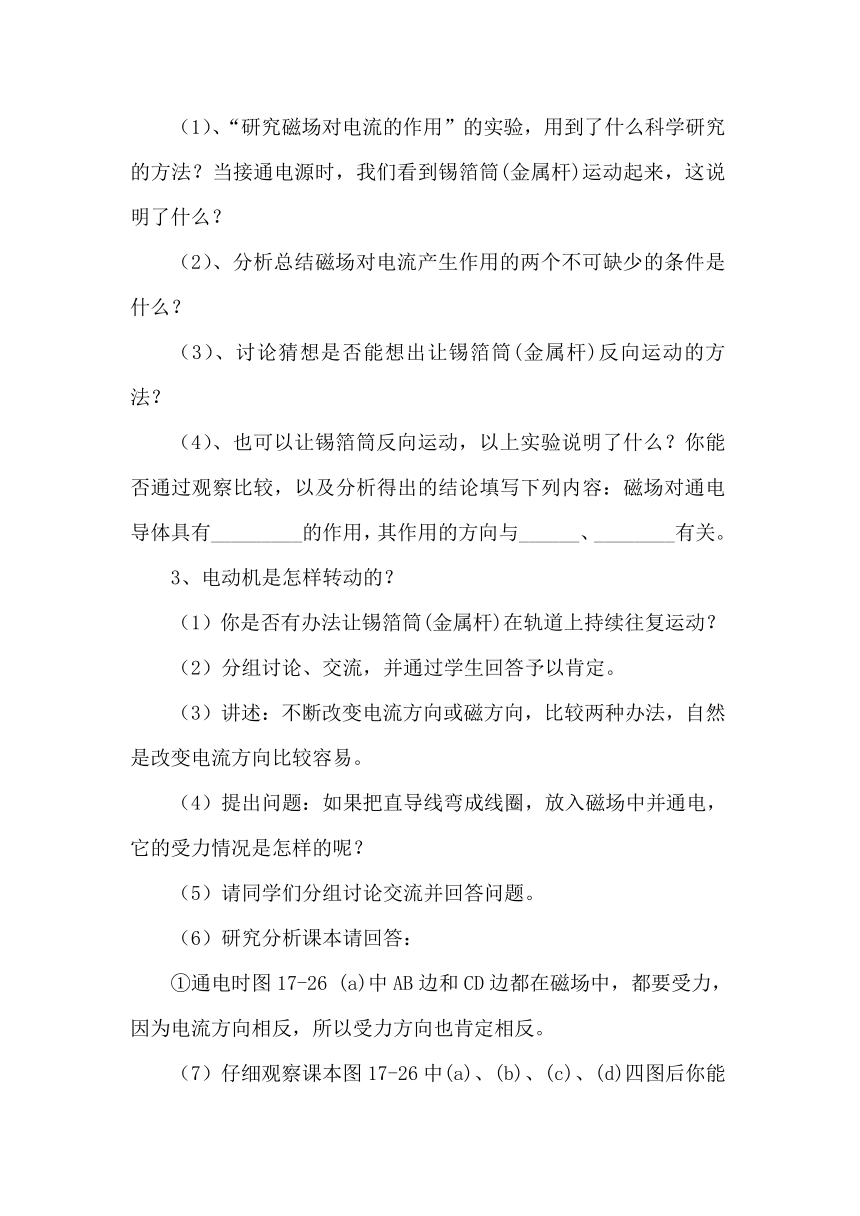

（1）、“研究磁場對電流的作用”的實驗，用到了什么科學研究的方法？當接通電源時，我們看到錫箔筒(金屬桿)運動起來，這說明了什么？
（2）、分析總結磁場對電流產生作用的兩個不可缺少的條件是什么？
（3）、討論猜想是否能想出讓錫箔筒(金屬桿)反向運動的方法？
（4）、也可以讓錫箔筒反向運動，以上實驗說明了什么？你能否通過觀察比較，以及分析得出的結論填寫下列內容：磁場對通電導體具有_________的作用，其作用的方向與______、________有關。
3、電動機是怎樣轉動的？
（1）你是否有辦法讓錫箔筒(金屬桿)在軌道上持續往復運動？
（2）分組討論、交流，并通過學生回答予以肯定。
（3）講述：不斷改變電流方向或磁方向，比較兩種辦法，自然是改變電流方向比較容易。
（4）提出問題：如果把直導線彎成線圈，放入磁場中并通電，它的受力情況是怎樣的呢？
（5）請同學們分組討論交流并回答問題。
（6）研究分析課本請回答：
①通電時圖17-26 (a)中AB邊和CD邊都在磁場中，都要受力，因?yàn)殡娏鞣较蛳喾?，所以受力方向也肯定相反?br/>（7）仔細觀察課本圖17-26中、(b)、(c)、(d)四圖后你能說出電動機是怎樣轉動的嗎？換向器的作用是什么？
三、檢測題
1.直流電動機是根據 原理制成的。
2．如圖所示，當閉合開關時，下列說法不正確的是（ ）
A．線圈會受到磁場力的作用
B．線圈轉到平衡位置后來回?cái)[動幾下就停下來
C．線圈會連續轉下去
D．線圈轉到平衡位置時仍受磁場力的作用
3．安裝一臺直流電動機模型，接入實驗電路后能正常轉動，如果分別作下述調整，哪一種做法不能改變直流電動機轉動方向( )
A．對調直流電動機磁鐵的兩極
B．改變線圈中電流的方向
C．調節滑動變阻器，改變電流的大小
D．對調電源的正、負極
4．要改變電動機的轉動速度，下列辦法中，可行的是（ ）
A.增大電動機中的電流
B.減少電動機兩端的電壓
C.改變電動機中的電流方向
D.改變電動機中的磁場方向
5.判斷下列哪些用電器中應用了磁場對電流的作用的原理（ ）
A.電視機
B.電風扇
C.收音機
D.電冰箱
6．通電導線在磁場中受力的方向下列說法中錯誤的是 ( )
A．改變電流方向，導體受力方向也會改變
B．改變磁場方向，導體受力方向也會改變[來]
C．同時改變電流方向和磁場方向，導體受力方向也會改變
D．同時改變電流方向和磁場方向，導體受力方向不會改變[來
7.如圖所示，進行通電導線在磁場中受力運動實驗，回答下列問題：
（1）把導線放在磁場里，接通電源，讓電流通過導線ab，會發現導線ab___________（填“運動”或“不運動”）；
（2）把電源的正負極對調后接入電路，使通過導線的電流方向與原來相反，這時導線ab的運動方向___________；
（3）保持電源的正負極不變，對調磁體的磁極，使磁場的方向與原來相反，這時導線ab運動方向___________。
由此可以得出：通電導線在磁場中受到力的作用，而且受力的方向與___________的方向和___________ 的方向都有關系。
（4）若同時改變電流方向和磁場方向，導體的運動方向___________。
