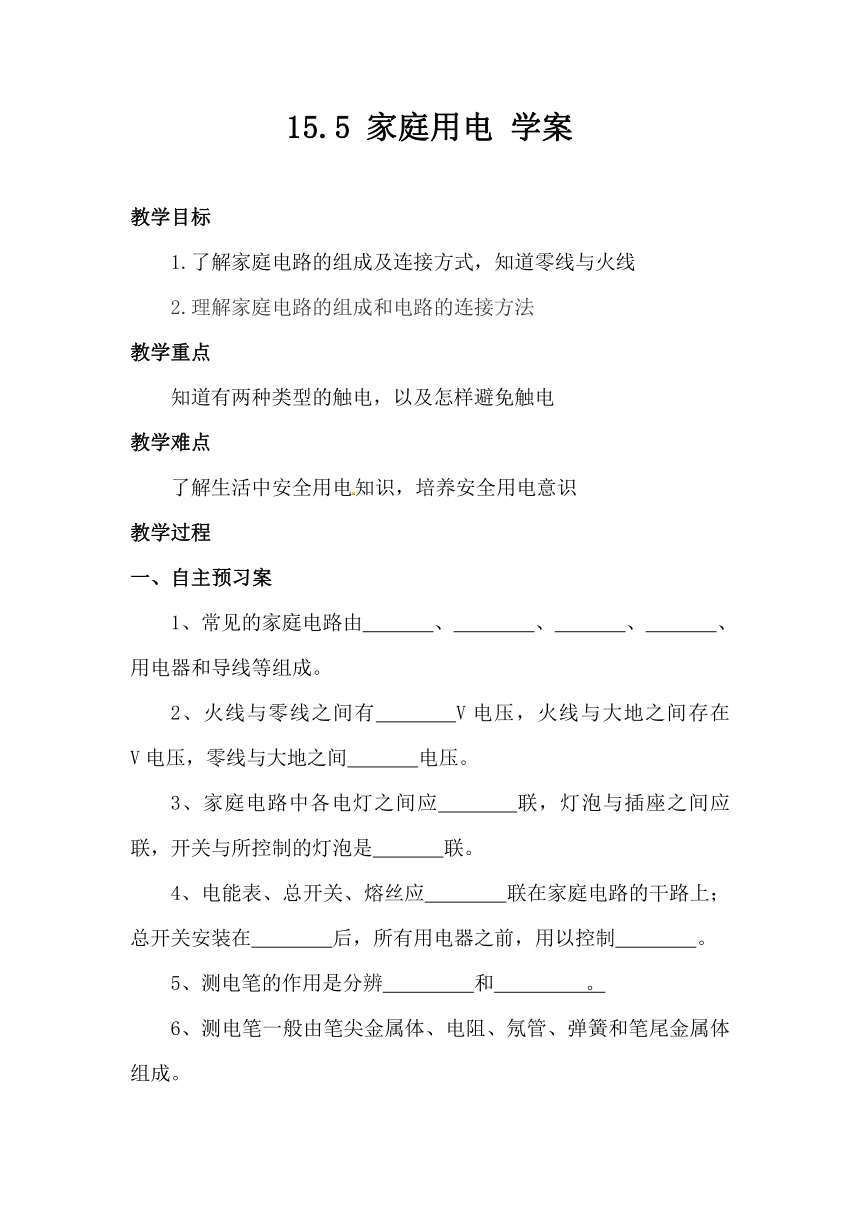

15.5 家庭用電 學案
教學目標
1.了解家庭電路的組成及連接方式，知道零線與火線
2.理解家庭電路的組成和電路的連接方法
教學重點
知道有兩種類型的觸電，以及怎樣避免觸電
教學難點
了解生活中安全用電知識，培養安全用電意識
教學過程
一、自主預習案
1、常見的家庭電路由 、 、 、 、用電器和導線等組成。
2、火線與零線之間有 V電壓，火線與大地之間存在 V電壓，零線與大地之間 電壓。
3、家庭電路中各電燈之間應 聯，燈泡與插座之間應 聯，開關與所控制的燈泡是 聯。
4、電能表、總開關、熔絲應 聯在家庭電路的干路上；總開關安裝在 后，所有用電器之前，用以控制 。
5、測電筆的作用是分辨 和 。
6、測電筆一般由筆尖金屬體、電阻、氖管、彈簧和筆尾金屬體組成。

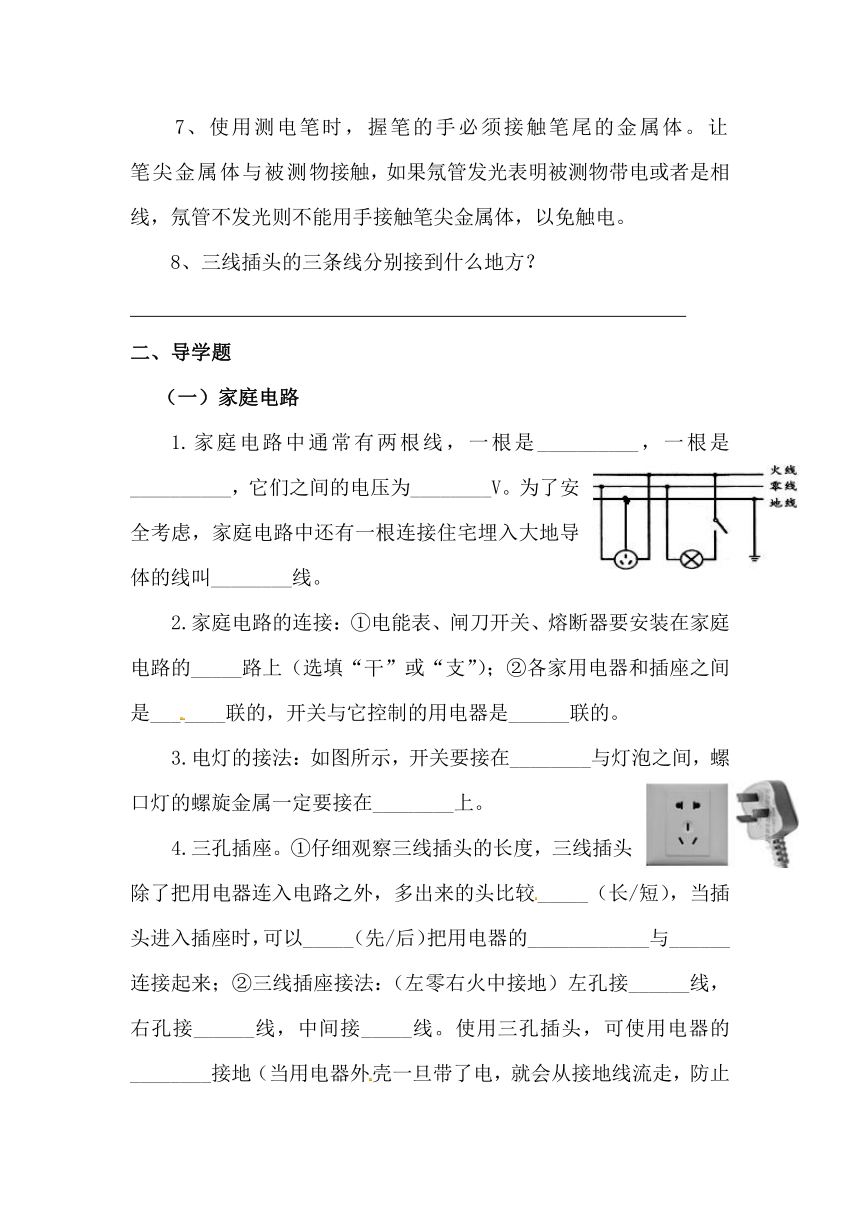

7、使用測電筆時，握筆的手必須接觸筆尾的金屬體。讓筆尖金屬體與被測物接觸，如果氖管發光表明被測物帶電或者是相線，氖管不發光則不能用手接觸筆尖金屬體，以免觸電。
8、三線插頭的三條線分別接到什么地方？
二、導學題
（一）家庭電路
1.家庭電路中通常有兩根線，一根是__________，一根是__________，它們之間的電壓為________V。為了安全考慮，家庭電路中還有一根連接住宅埋入大地導體的線叫________線。
2.家庭電路的連接：①電能表、閘刀開關、熔斷器要安裝在家庭電路的_____路上（選填“干”或“支”）；②各家用電器和插座之間是_______聯的，開關與它控制的用電器是______聯的。
3.電燈的接法：如圖所示，開關要接在________與燈泡之間，螺口燈的螺旋金屬一定要接在________上。
4.三孔插座。①仔細觀察三線插頭的長度，三線插頭除了把用電器連入電路之外，多出來的頭比較_____（長/短），當插頭進入插座時，可以_____（先/后）把用電器的____________與______連接起來；②三線插座接法：（左零右火中接地）左孔接______線，右孔接______線，中間接_____線。使用三孔插頭，可使用電器的________接地（當用電器外殼一旦帶了電，就會從接地線流走，防止觸電事故的發生）。
（二）測電筆
1.觀察課本圖15-22，測電筆由 、 、 、 等組成。用測電筆測220V電壓時由于筆內接入了______________，使流入人體的電流很小。
2.觀察課本圖15-23與15-24測電筆是用來辨別 線和 線的工具，使用時，手應當接觸 ，當筆尖接觸電線時，若氖管發光，表明接觸的是 ，此時______（有/沒有）電流通過人體．當測電筆的筆尖接觸電線時，__________（允許/不允許）用手或身體的其他部分在去接觸筆尖。
練習：1.家庭電路中各盞照明燈是 聯的；如下圖所示，人們用測電筆辨別火線和零線的四種使用方法中，正確的是 。
[來源
（三）注意安全用電
1.觸電是指 的傷害事故。
大量事實表明： 才是安全電壓。
2.家庭觸電事故都是人體直接或間接接觸 線引起的。
3.不要 用電器，保護好用電器的 ，不讓它的火線裸露；在戶外，不要___________高壓帶電體。
4.發現有人觸電，不能直接去碰觸電的人，應當趕快 。
5.發生火災時，應當先 ，絕不能 。[來源:學科
練習：2.如圖所示的各情景中，符合安全用電原則的是（ ）
電器失火時先切斷電源
濕衣服晾在電線上
用濕布擦抹電器
D.用電器未加接地保護
三、達標檢測
1．如圖120所示的家庭電路中，安裝錯誤的是（ ）
A．插座A
B．開關S1
C．插座B
D．開關S2
2．某同學做安裝簡單的照明電路實驗，如圖121所示，當閉合開關時發現電燈不亮，但燈絲沒斷，用測筆測試導線接頭a、b、c、d各點，氖管都發光，判定其故障是（ ）
A．進入插頭的火線斷了
B．開關a與b間開路
C．電燈c、d間開路
D．可能是導線d、e間開路
3．下列做法中，哪些是符合安全用電規則的（ ）
A．用銅絲代替保險絲
B．檢修電路及更換電路元件，應先斷開總開關
C．在有絕緣皮的電線上晾衣服
D．居民小院里突然斷電，利用這個機會可在家中檢修日光燈
4．發現電線起火，應采用下列哪種方法救火？（ ）
A．用水撲滅火
B．迅速拉下開關切斷電源
C．找電工處理
D．用小刀或剪刀切斷電源
