材料、粗細相同的導體，長度越大，電阻＿ ＿。
越大
材料、長度相同的導體，越粗，電阻 。
越小
長度、粗細相同的導體，電阻大小與材料 。
金屬導體溫度越高，電阻 ，溫度越低，電阻 。
有關
越大
越小
實驗室里有兩種導線，一種電阻極小，另一種電阻較大，為什么實驗用電阻較大導線作為被測導線？
如果用電阻極小前后兩次實驗的電流改變不明顯。用電阻較大導線做實驗，前后兩次實驗的電流改變明顯

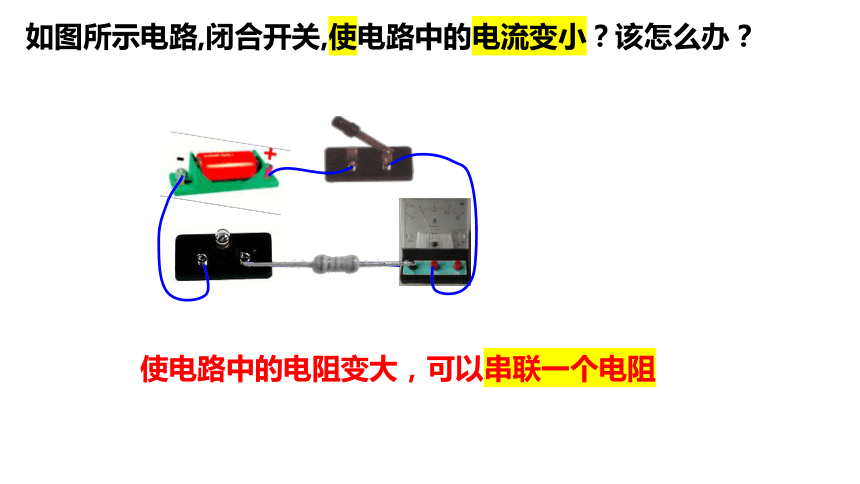

如圖所示電路,閉合開關,使電路中的電流變小？該怎么辦？
使電路中的電阻變大，可以串聯一個電阻
一、電阻器
2、電阻器的作用：
控制電路中的電流大小
3、電阻器的符號：
1、電阻器（也稱為電阻）：
具有一定阻值的元件
思考：
如何讓電路中的電流再變小？
思考：
持續改變導體電阻
持續改變電路電流
長度
橫截面積
材料
溫度

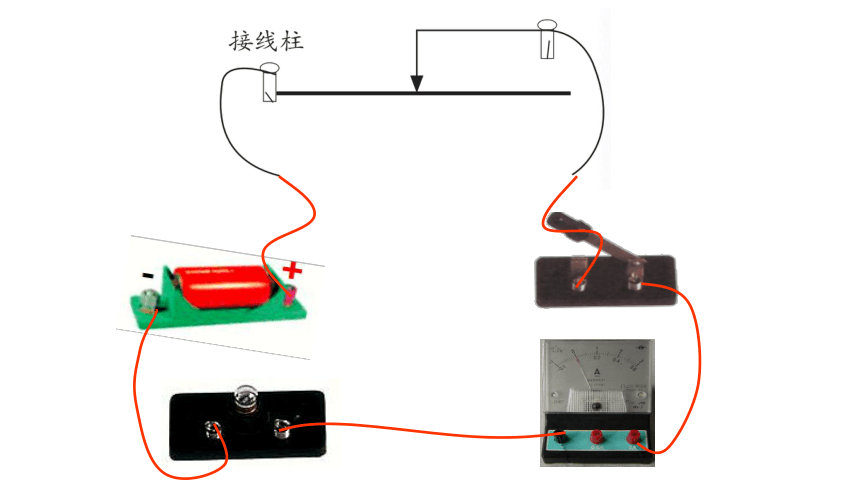

如何讓電路中的電流持續變小？
影響電阻
大小因素
變阻器
討論： 請你設計變阻器
如何使變阻器阻值的變化范圍盡可能大？
怎樣才能攜帶方便？

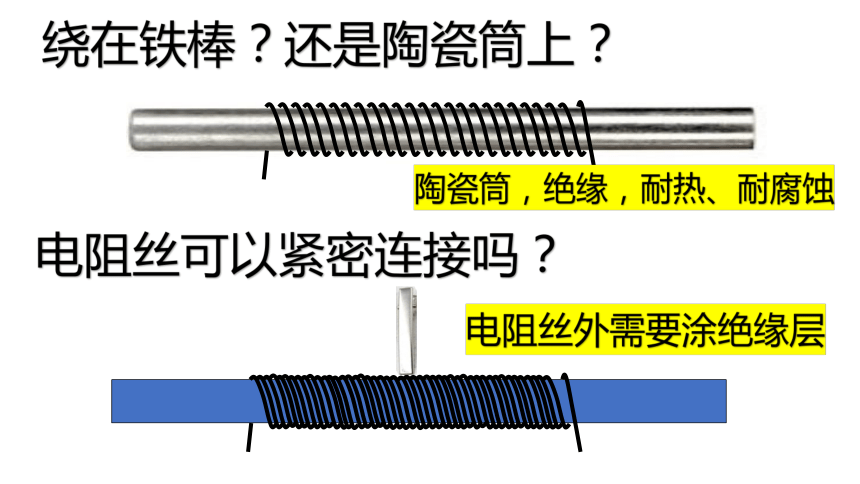

繞在鐵棒？還是陶瓷筒上？
電阻絲可以緊密連接嗎？
陶瓷筒，絕緣，耐熱、耐腐蝕
電阻絲外需要涂絕緣層

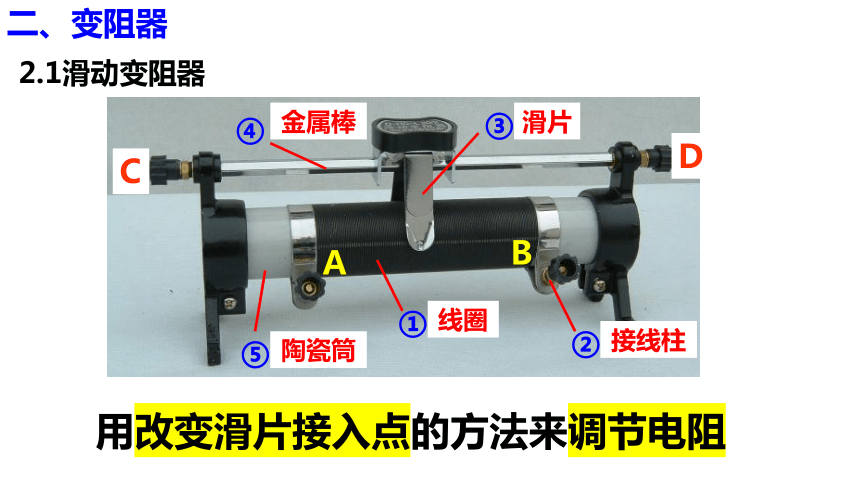

2.1滑動變阻器
A
B
C
D
①
線圈
②
接線柱
③
滑片
④
金屬棒
⑤
陶瓷筒
二、變阻器
用改變滑片接入點的方法來調節電阻
滑動變阻器：四接線柱
2.1滑動變阻器
A、B、C、D
1、結構示意圖
2、元件符號
2.1滑動變阻器
（1）滑動變阻器與小燈泡的連接方式是 。
（2）你選擇的接線柱是，M接________； N接________
（3）滑片P向 端滑動燈泡變亮。
M
N
串聯
活動：連接滑動變阻器，移動滑片改變小燈泡亮度
L變___
有效電阻長度：
A
B
C
D
P
P向右移
R變___
I變___
燈泡變____
M
N
AP
長
大
小
暗
L變___
有效電阻長度：
A
B
C
D
P
P向右移
R變___
I變___
燈泡變____
M
N
BP
短
小
大
亮
L變___
有效電阻長度：
A
B
C
D
P
P向右移
R變___
I變___
燈泡變____
M
N
BP
短
小
大
亮
A
B
C
D
P
M
N
若是以下接法，則移動滑片P，電阻會怎么變？電流會怎么變？
移動滑片P阻值不變， 電流不變，等效電阻幾乎為0 ；電流此時最大
A
B
C
D
P
M
N
若是以下接法，則移動滑片P，電阻會怎么變？電流會怎么變？
移動滑片P阻值不變，電流不變，等效電阻為最大值 ；電流此時最小
A
B
C
D
改變電阻線的有效長度
改變電阻大小
改變電流大小
3、滑動變阻器的原理
接法：一上一下
規律：近大遠小
20Ω1A
滑動變阻器（三接線柱）
A
B
C
觀察滑動變阻器上的結構；
例：“20Ω1A”
最大電阻是20歐姆
允許通過的最大電流為1安培
銘牌，上面標著的是什么意思？
為了保證電路的安全，在閉合開關前，總是將滑動變阻器的滑片滑到：阻值最大處
不超過允許通過的最大電流值
20Ω1A
A
B
C
注意：
1．如下圖所示，當滑動觸頭 P 向右滑動時，變阻器的阻值將如何變化？ ；小燈泡亮度將變_______
變小
亮
2．如圖所示電路圖，要使燈泡的亮度變亮，則必須使變阻器接入電路部分的電阻變 ，
電流表的示數變 ，滑動觸頭 P應向 移動。
小
左端
大
其它變阻器
⑴ 旋鈕型變阻器
如果，A、 C接入電路，要使接入電路的電阻增大，旋鈕觸片應向順時針還是逆時針方向轉動？
順時針方向轉動
其它變阻器
⑴ 旋鈕型變阻器
⑵ 插孔式變阻器
左圖所示的電阻值為多少歐姆？
3Ω
⑶ 旋盤式電阻箱
右上圖所示的電阻值為多少歐姆？
5
8
7
3
Ω
8000Ω
700Ω
30Ω
5Ω
2、音量旋鈕開關
通過改變連入電路的電阻來改變流過聽筒、揚聲器中的電流大小來控制音量。
原理：
3、調音臺
利用一組可變電阻可改變各種音調的聲音成分的響度，從而改變聲音的品質。
原理：
4、電動車控制速度旋鈕、電動汽車剎車
通過改變電路中的電阻來改變電動機上的電流，從而改變行車速度的。
原理：
四、敏感電阻器
1、敏感電阻
熱敏電阻、光敏電阻、壓敏電阻、氣敏電阻、磁敏電阻、濕敏電阻、力敏電阻等。
是指器件特性對溫度、光照、壓力、氣體、磁場、濕度等作用敏感的電阻器。
2、種類
光敏電阻
熱敏電阻
氣敏電阻
3、作用
光敏電阻器在光照下，其阻值會迅速減小，因此可用于光的測量、光的控制和光電轉換。
力敏電阻是一種能將機械力轉換為電信號的特殊元件，它的電阻值會隨外加力的大小而改變，常用于各種張力計、轉矩計、加速度計及各種壓力傳感器中。
電子秤中就有力敏電阻，它能把壓力轉換成電信號后顯示在電子屏上。
力敏電阻
自動照明燈控制電路、電視機亮度自動調節。
熱敏電阻器是一種對溫度反應敏感、阻值會隨溫度的變化而變化的非線性電阻器。
廣泛應用于電冰箱、空調器、微波爐、復印機等
濕敏電阻器是一種對環境濕度敏感的元件，它的電阻值能隨著環境的相對濕度變化而變化。
廣泛應用于洗衣機、空調器、錄像機、微波爐等
氣敏電阻器是一種對特殊氣體敏感的元件，它可以將被測氣體的濃度和成分轉變電信號。
濕敏電阻
廣泛應用于各種可燃氣體、有害氣體及煙霧等的檢測機自動控制。
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
4.如圖示的滑動變阻器四種接法中，當變阻器的滑片P向左移動時，都能使電路中的電流變大的是 （ ）
（A）甲和乙 （B）丙和丁
（C）甲和丙 （D）甲和丁
C、B
D、B
6.如圖所示,要使燈泡的亮度變大,則必須使變阻器接入電路部分的電阻變_____.電流表的示數變_____,滑動觸頭P應向______移動.
A
P
小
左
大
1、用圖所示的電路做“用滑動變阻器改變電流”的實驗，當滑片P向左移動時，小燈泡的亮度 （填增大或不變或減小）
A
減小
7.下圖為觀察滑動變阻器作用的實驗器材，將器件連接起來，要求滑動變阻器滑片P向右滑動，電流表示數變大，燈泡變亮。
