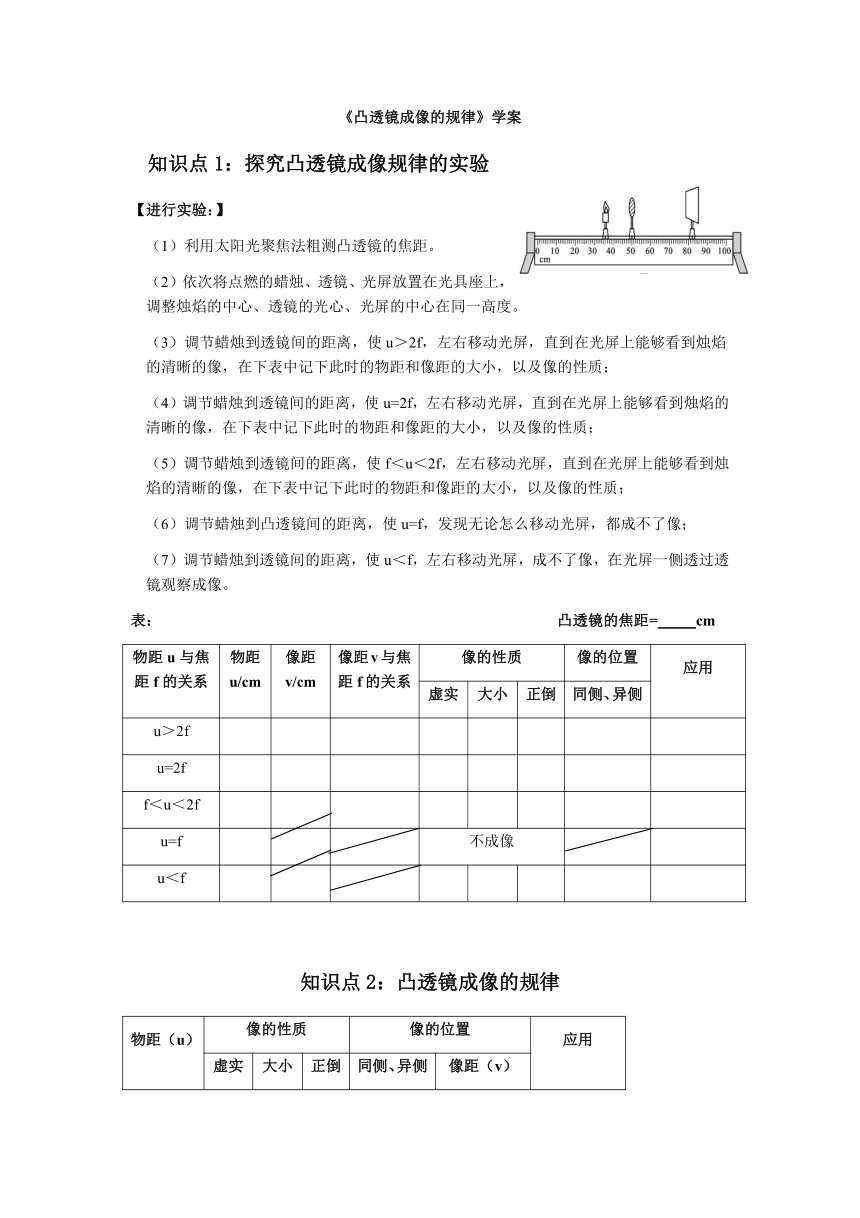

《凸透鏡成像的規律》學案
知識點1：探究凸透鏡成像規律的實驗
【進行實驗：】
（1）利用太陽光聚焦法粗測凸透鏡的焦距。
（2）依次將點燃的蠟燭、透鏡、光屏放置在光具座上，調整燭焰的中心、透鏡的光心、光屏的中心在同一高度。
（3）調節蠟燭到透鏡間的距離，使u＞2f，左右移動光屏，直到在光屏上能夠看到燭焰的清晰的像，在下表中記下此時的物距和像距的大小，以及像的性質；
（4）調節蠟燭到透鏡間的距離，使u=2f，左右移動光屏，直到在光屏上能夠看到燭焰的清晰的像，在下表中記下此時的物距和像距的大小，以及像的性質；
（5）調節蠟燭到透鏡間的距離，使f＜u＜2f，左右移動光屏，直到在光屏上能夠看到燭焰的清晰的像，在下表中記下此時的物距和像距的大小，以及像的性質；
（6）調節蠟燭到凸透鏡間的距離，使u=f，發現無論怎么移動光屏，都成不了像；
（7）調節蠟燭到透鏡間的距離，使u＜f，左右移動光屏，成不了像，在光屏一側透過透鏡觀察成像。
表： 凸透鏡的焦距= cm
物距u與焦距f的關系 物距u/cm 像距v/cm 像距v與焦距f的關系 像的性質 像的位置 應用
虛實 大小 正倒 同側、異側
u＞2f
u=2f
f＜u＜2f
u=f 不成像
u＜f
知識點2：凸透鏡成像的規律
物距 像的性質 像的位置 應用
虛實 大小 正倒 同側、異側 像距
u＞2f
u=2f
f＜u＜2f
u=f 不能成像
u＜f
課堂拓展：利用凸透鏡的三條特殊光線分析成像原因。
1.當u＞2f時，成倒立、縮小的實像，此時，f＜v＜2f。
2.當u=2f時，成倒立、等大的實像，此時，v=2f。
3.當f＜u＜2f時，成倒立、放大的實像，此時，v＞2f。
4.當u=f時，不成像。
5.當u＜f時，成正立、放大的虛像。
知識點3：實驗突破（命題點）
1.燭焰的中心、凸透鏡的光心、光屏的中心在同一高度的目的（為了使?fàn)T焰的像成在光屏中央）
2.光屏上找不到像的可能原因：
（1）燭焰的中心、凸透鏡的光心、光屏的中心沒有調節到同一高度
（2）蠟燭位于凸透鏡的焦點處
（3）蠟燭位于凸透鏡的一倍焦距之內
（4）蠟燭到凸透鏡的距離稍大于焦距，成像在很遠的地方，光具座上的光屏無法移到該位置。
3.用紙遮住透鏡部分：光屏上會成 完整 的 較暗 的像。
4.蠟燭燃燒變短的相關分析：像會逐漸向 上 移動；為了使像成在光屏中央，應將 光屏上移 或 蠟燭上移 或 凸透鏡下移 。
5.燭焰作為發光體的不足分析：
（1）燭焰形狀不穩定，不易比較像與物的大小關系；
（2）蠟燭會越燒越短，像偏離光屏的中央。
（3）燭焰亮度不大。
