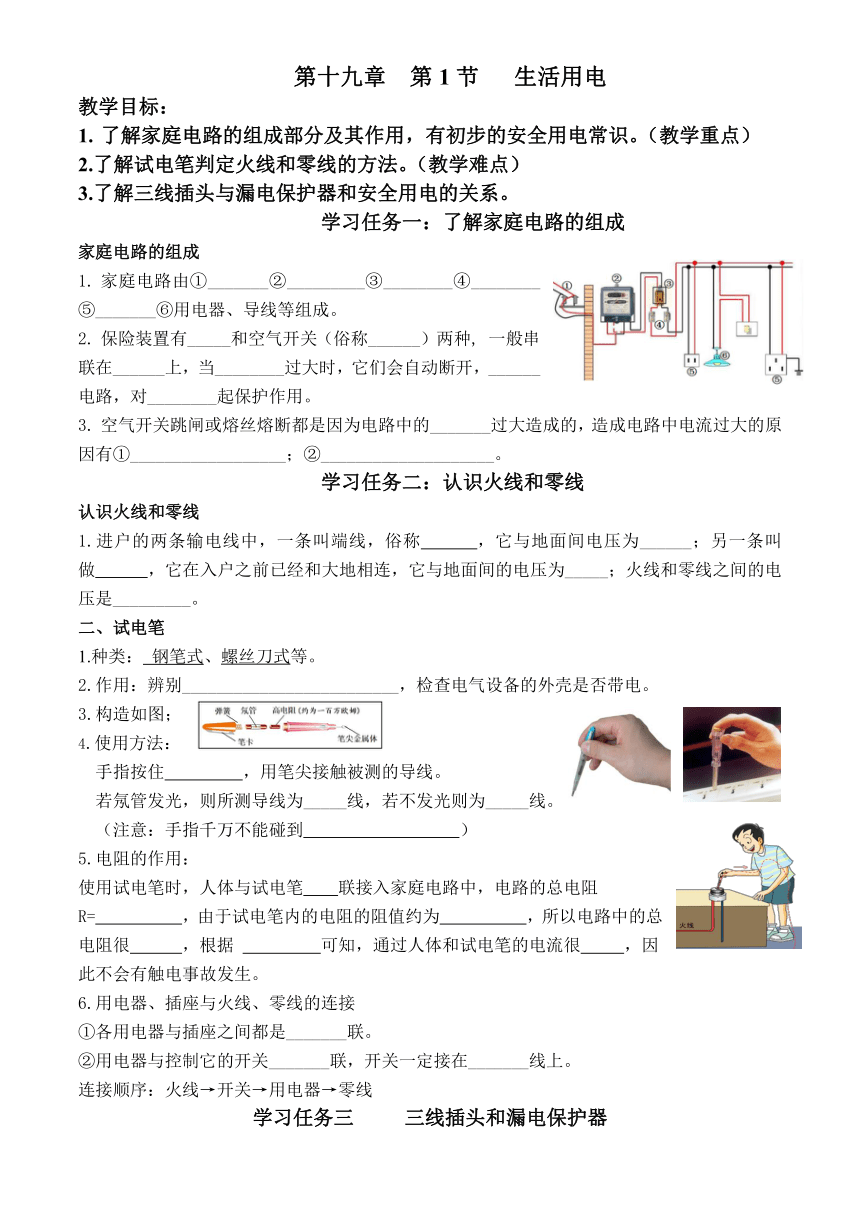

第十九章 第1節 生活用電
教學目標：
了解家庭電路的組成部分及其作用，有初步的安全用電常識。（教學重點）
2.了解試電筆判定火線和零線的方法。（教學難點）
3.了解三線插頭與漏電保護器和安全用電的關系。
學習任務一：了解家庭電路的組成
家庭電路的組成
家庭電路由①_______②_________③________④________⑤_______⑥用電器、導線等組成。
保險裝置有_____和空氣開關（俗稱______）兩種, 一般串聯在______上，當________過大時，它們會自動斷開，______電路，對________起保護作用。
空氣開關跳閘或熔絲熔斷都是因為電路中的_______過大造成的，造成電路中電流過大的原因有①__________________；②____________________。
學習任務二：認識火線和零線
認識火線和零線
1.進戶的兩條輸電線中，一條叫端線，俗稱 ，它與地面間電壓為______；另一條叫做 ，它在入戶之前已經和大地相連，它與地面間的電壓為_____；火線和零線之間的電壓是_________。
二、試電筆
1.種類： 鋼筆式、螺絲刀式等。
2.作用：辨別_________________________，檢查電氣設備的外殼是否帶電。
3.構造如圖；
4.使用方法：
手指按住 ，用筆尖接觸被測的導線。
若氖管發光，則所測導線為_____線，若不發光則為_____線。
（注意：手指千萬不能碰到 ）
5.電阻的作用：
使用試電筆時，人體與試電筆 聯接入家庭電路中，電路的總電阻
R= ，由于試電筆內的電阻的阻值約為 ，所以電路中的總電阻很 ，根據 可知，通過人體和試電筆的電流很 ，因此不會有觸電事故發生。
6.用電器、插座與火線、零線的連接
①各用電器與插座之間都是_______聯。
②用電器與控制它的開關_______聯，開關一定接在_______線上。
連接順序：火線→開關→用電器→零線
學習任務三 三線插頭和漏電保護器
1.三線插頭和三孔插座
的用電器使用三線插頭，其中標“L”的接火線；標“N”的接零線，標“E”的導線與用電器的________相連,是插頭上最長的插腳，這種設計是為了使插頭插入插座時，用電器外殼先接地，拔出時，用電器外殼后離開地線，確保人體安全。
2.電路中的安全裝置
①漏電保護器：如果人站在地上不小心接觸了火線，電流經過人體流入大地，這時“漏電保護器”會迅速切斷電路，對___________起到保護作用。
②空氣開關：當電路中的電流 ，超過空氣開關的額定電流時,空氣開關會自動斷開，切斷電路，從而保護 。
學習任務四 ：家庭電路各部分的正確連接
【課堂練習】
1.如圖所示，把帶有開關的電燈、三孔插座正確地連入家庭電路中。
2.教室里的燈是一個開關控制兩盞燈，請你在圖中畫出其電路圖。
3.如圖所示，樓梯有一電燈受控于兩個開關，光線較暗且有聲響時燈才亮。其中“光控開關”在光線較暗時自動閉合“聲控開關”在有聲響時自動閉合，請用筆畫線代替導線把元件連在電路中。
4.如圖甲所示是小明常用的一個插線板。
①在圖乙中畫出開關、插孔、指示燈和指示燈的保護電阻的連接方式，并把插線板與電源線接通。
5.如圖所示,閉合開關S,發現燈L不亮,用試電筆接觸M點時氖管發光,而接觸N、Q點時氖管均不發光。若僅有一處發生斷路,則該處可能是(　　)
A.熔絲處 B.P、M間某處 C.M、N間某處 D.N、Q間某處
