歐姆定律
——電路故障專題

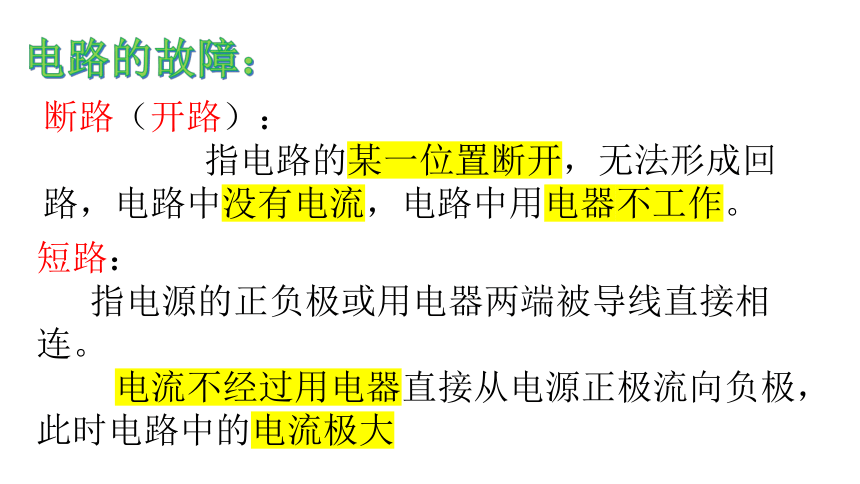

電路的故障：
斷路（開路）：
指電路的某一位置斷開，無法形成回路，電路中沒有電流，電路中用電器不工作。
短路：
指電源的正負極或用電器兩端被導線直接相連。
電流不經過用電器直接從電源正極流向負極，此時電路中的電流極大

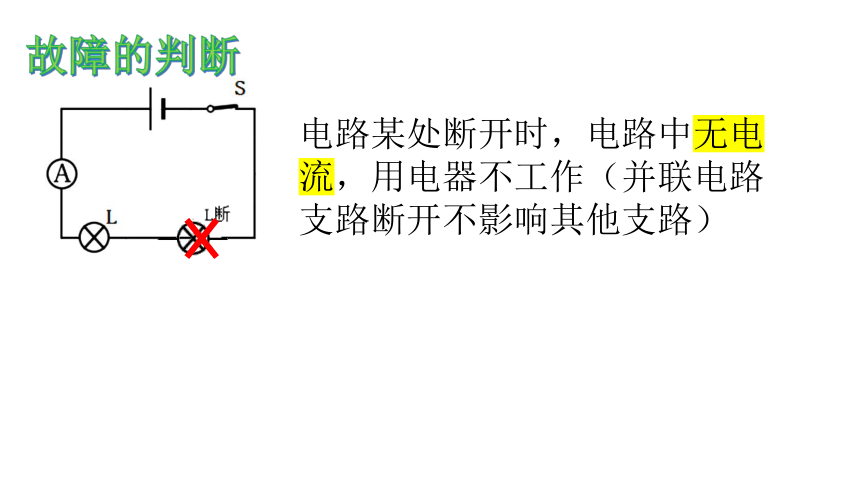

故障的判斷
電路某處斷開時，電路中無電流，用電器不工作（并聯電路支路斷開不影響其他支路）
故障的判斷
該用電器無電流經過，兩端無電壓，其他用電器兩端電壓變大，如圖燈泡L更亮

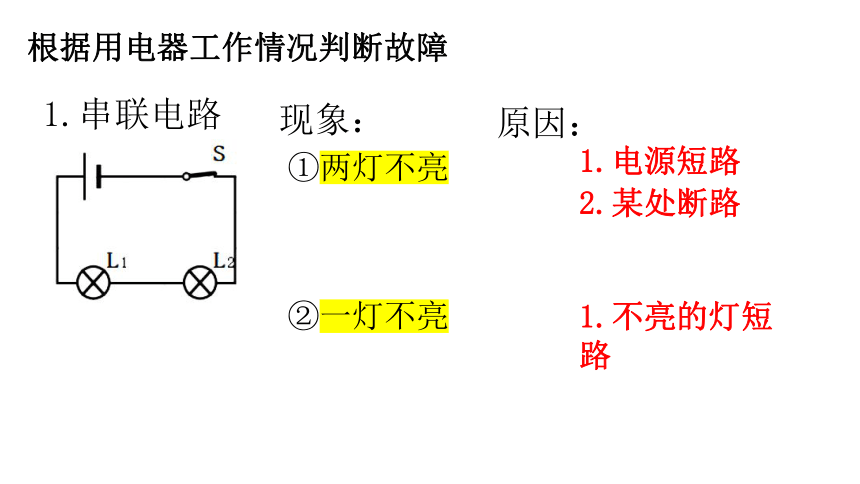

①兩燈不亮
1.串聯電路
根據用電器工作情況判斷故障
1.電源短路
2.某處斷路
②一燈不亮
1.不亮的燈短路
現象：
原因：

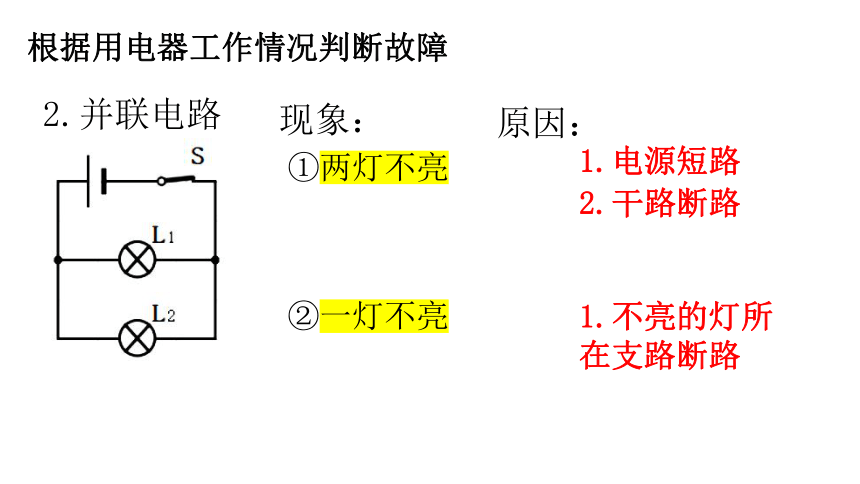

①兩燈不亮
2.并聯電路
1.電源短路
2.干路斷路
②一燈不亮
1.不亮的燈所在支路斷路
現象：
原因：
根據用電器工作情況判斷故障

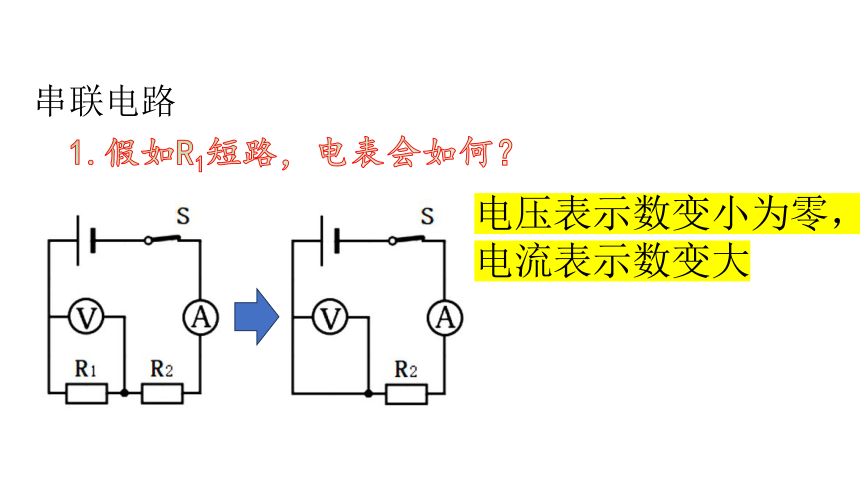

串聯電路
電壓表示數變小為零，電流表示數變大
1.假如R1短路，電表會如何？

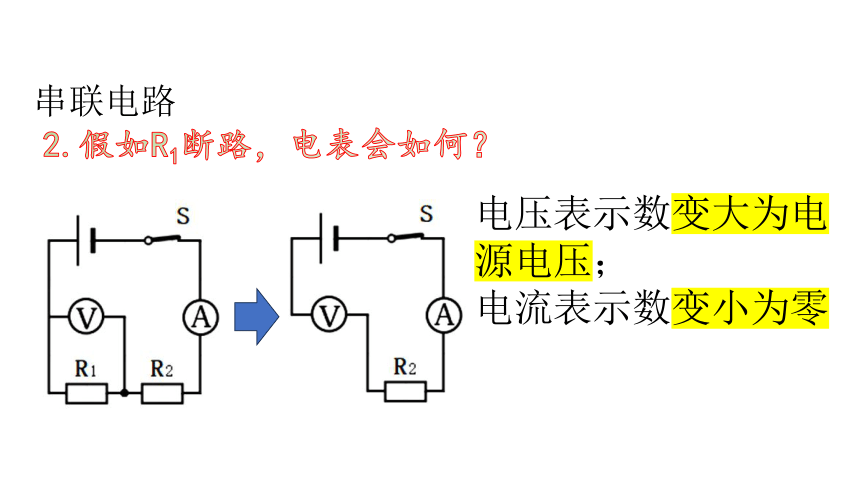

串聯電路
電壓表示數變大為電源電壓；
電流表示數變小為零
2.假如R1斷路，電表會如何？

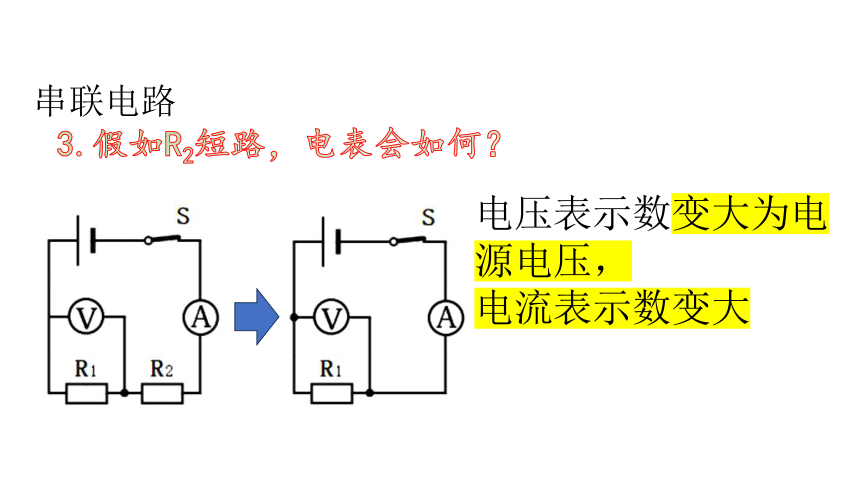

串聯電路
電壓表示數變大為電源電壓，
電流表示數變大
3.假如R2短路，電表會如何？
串聯電路
電壓表示數變小為零，電流表示數變小為零
4.假如R2斷路，電表會如何？
并聯電路
電壓表示數變小為零，電流表示數變大超過量程
1.假如R1短路，電表會如何？
并聯電路
電壓表示數不變，電流表示數變小為零
2.假如R1斷路，電表會如何？
并聯電路
電壓表示數變小為零，電流表示數變小為零
3.假如R2短路，電表會如何？
并聯電路
電壓表示數不變，電流表示數不變
4.假如R2斷路，電表會如何？
1.如圖所示的電路，電源電壓為9V，當開關閉合時，燈L1兩端的電壓也為9V，則產生故障的原因可能是______或_____。
L1斷路
L2短路
例1：如圖所示的電路，閉合開關，兩燈泡均發光，過一會兒，其中一個燈泡突然熄滅，電流表和電壓表指針仍有示數。造成此現象的原因可能是( )
A．L1燈泡斷路 B．L2燈泡斷路
C．L1燈泡被短接 D．L2燈泡被短接
A
分析電路，畫電路圖
電路為并聯電路
仍有用電器工作，排除短路（排除CD）
電流表有示數
電流表所在支路正常
L2正常，排除B
例2：如圖所示電路，兩盞相同的電燈在閉合開關后都能發光。過了一會兒，兩盞電燈突然同時都不亮了，且電壓表和電流表的示數均變?yōu)榱恪Ｈ绻娐分挥幸惶幑收希瑒t故障可能是( )
A．電燈L1斷路 B．電燈L2斷路
C．電燈L1短路 D．電燈L2短路
A　
1．如圖所示電路，閉合開關，移動滑動變阻器的滑片P，小燈泡不亮，電壓表有示數但無明顯變化，電流表有示數且有變化，則電路的故障可能是 (　　)
A．小燈泡斷路
B．小燈泡短路
C．滑動變阻器短路
D．滑動變阻器斷路
B
2．一同學做測量小燈泡的電阻實驗時，把電壓表與電流表的位置接
錯了。如圖所示，閉合開關后，電路可能發生的現象是( )
A．電流表和電壓表都燒壞
B．先燒壞電流表，再燒壞電壓表
C．電流表燒壞，電壓表正常
D．電壓表燒壞，電流表正常
C
3．某同學做電學實驗，電路如圖所示，開關閉合后，小燈泡發光，兩電表均有
示數，在實驗過程中，突然電燈熄滅、電壓表示數增大、電流表示數幾乎為零。
請判斷出現該現象的原因可能是( )
A．燈泡被短路 B．開關被斷開
C．燈絲被燒斷 D．滑動變阻器被燒斷
C
4．小紅在做測定燈泡電阻的實驗中，將正常的電流表、電壓表接入電路，當閉
合開關后，發現電流表有讀數，電壓表讀數為零，移動滑動變阻器滑片時電流表
讀數有變化，電壓表讀數始終為零，其原因可能是( )
A．滑動變阻器接觸不良 B．開關接觸不良
C．小燈泡兩端短路 D．燈泡的鎢絲斷了
C
5．原來室內的電燈正常發光，當把臺燈的插頭插入插座時(臺燈的開關斷開)，室
內的燈全部熄滅，熔絲熔斷，發生這一現象的原因是( )
A．臺燈電壓過大 B．臺燈的插頭處有短路
C．臺燈的燈座處有短路 D．插座處原來就有短路
B
6．在探究串聯電路電壓特點時，某同學連接的電路
如圖所示。對于實驗過程中出現的現象及分析，
下列判斷正確的是( )
A．開關閉合后，若燈泡L2不亮、L1亮，一定是L2 燈絲斷了
B．如果只有燈泡L1斷路，則開關閉合后電壓表示數一定為零
C．開關閉合后，如果電壓表示數為零，燈泡L2一定不發光
D．如果所有元件均完好，閉合開關，向右移動滑動變阻器的滑片時，兩燈都變亮
D
