第4章
電路探秘
第1節 電荷與電流
第2課時 電流與電路
一、電流的形成
（1）電源：提供電能的裝置
接入電路的電源，能使導體內部的電荷產生定向移動，形成持續不斷的電流。
（2）電源的能量轉化：
其他形式的能轉化為電能
鋰電池
干電池
氧化銀電池
太陽能電池板
電源
（3）電流的方向
科學上規定，正電荷定向運動的方向為電流方向。
用箭頭標出電流的方向
+
+
+
+
-
-
-
-
+
+
-
-
二、電路

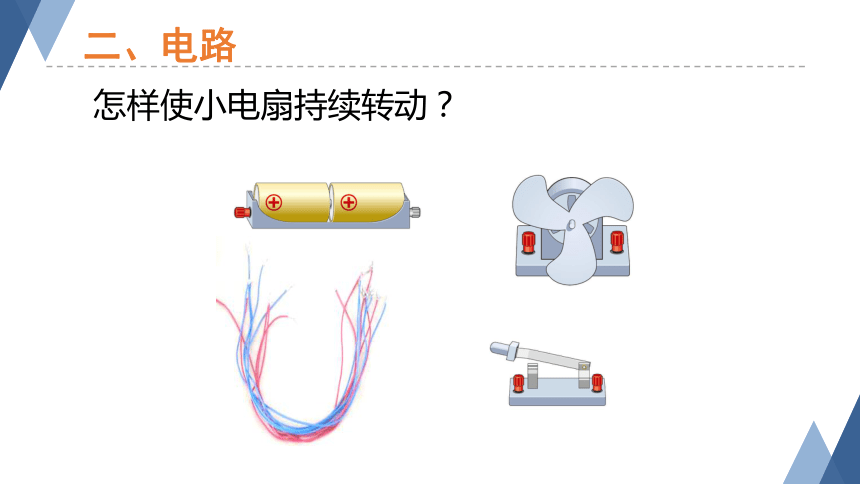

怎樣使小電扇持續轉動？

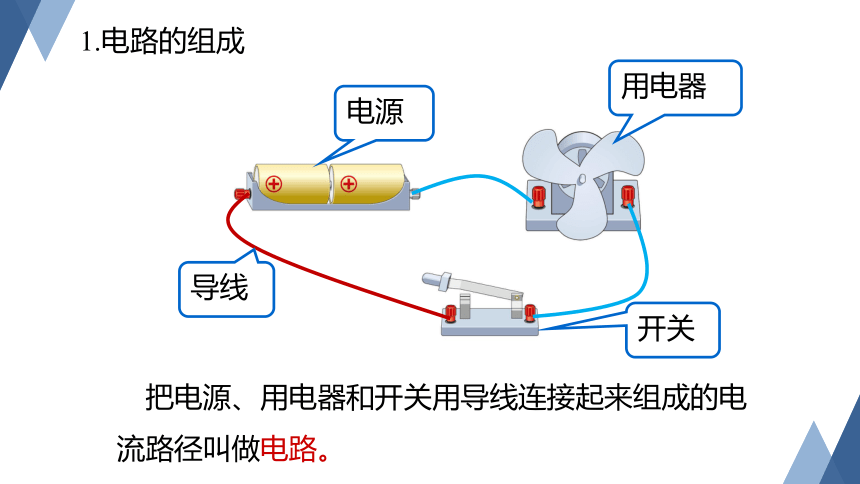

把電源、用電器和開關用導線連接起來組成的電流路徑叫做電路。
電源
導線
用電器
開關

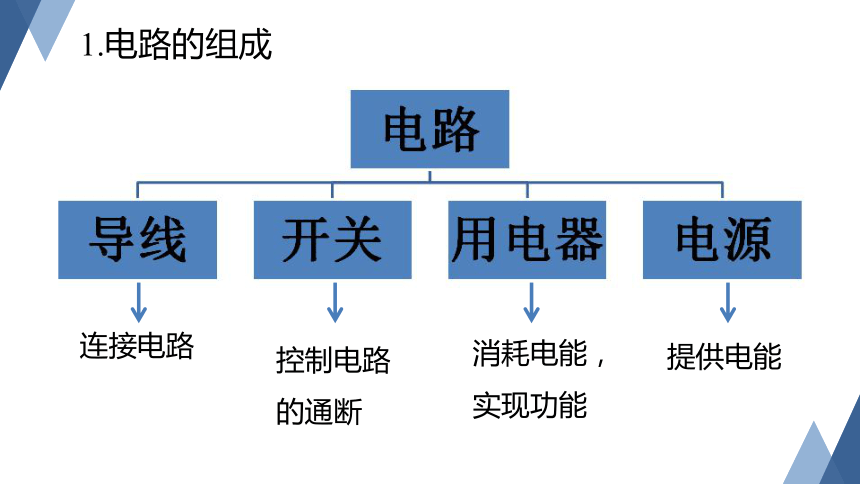

1.電路的組成
1.電路的組成
連接電路
控制電路的通斷
消耗電能，實現功能
提供電能
2.電路的三種狀態
電源短路
這樣連接對嗎？
！
任何情況下都不能把電池的兩端直接連在一起
開路
這樣連接對嗎？
正確的連接
開關
電池
小燈泡
閉合開關后，小燈泡發光，表明有電荷持續地流過小燈泡。
通路
杜絕將導線直接連在電源兩端。
！
判斷正誤
二、電路圖
1.常用的元件及符號
用元件符號代替實物表示電路的圖稱為電路圖。
2.實物圖和電路圖
實物圖
電路圖
+
-
畫成矩形，橫豎要直
元件符號不能畫在角落
連接之間不能斷開
畫電路圖的要求
3.串聯電路
把電路元件逐個按順序首尾相連，電流流過的路徑只有一條。
4.并聯電路
把電路元件并列連接起來的電路，電路中有兩條或兩條以上的電流路徑。
課堂小結
電流的形成
電荷的定向移動形成電流
電路
電路的組成、電路的狀態
電路圖
電路圖的畫法、串聯電路、并聯電路
課堂測評
1.請分析如下電路圖，指出連錯的導線，并改正。
2.下面正確的電路圖是（ ）
D
B
A
C
C
謝謝
