第4章 電路探秘
第1節 電荷與電流
第2課時 電流與電路
觀察與思考
隨著科學技術的迅猛發展，電子技術、信息科技、空間技術、海洋科技、生物工程、新能源和新材料等，正在把人類帶入一個嶄新的高科技時代，這些高新技術的發展離不開電。
那么電從哪里來？
一、電流與電路
1.電流的形成和方向

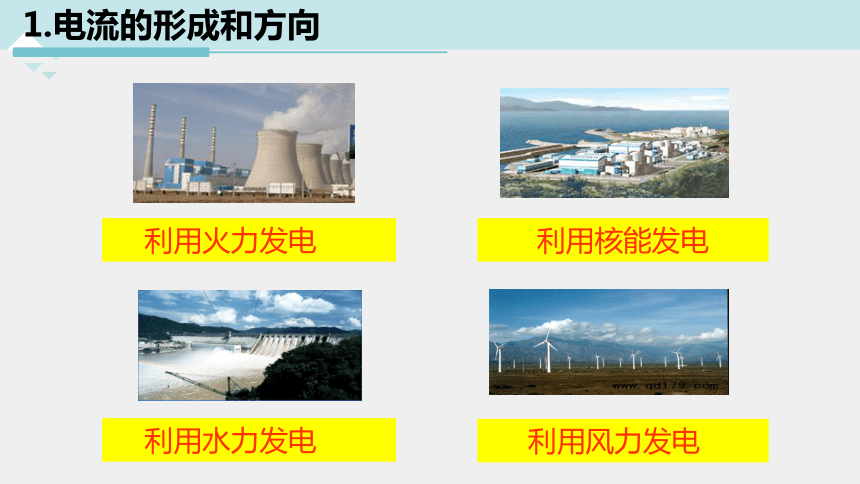

利用火力發電
利用核能發電
利用風力發電
利用水力發電

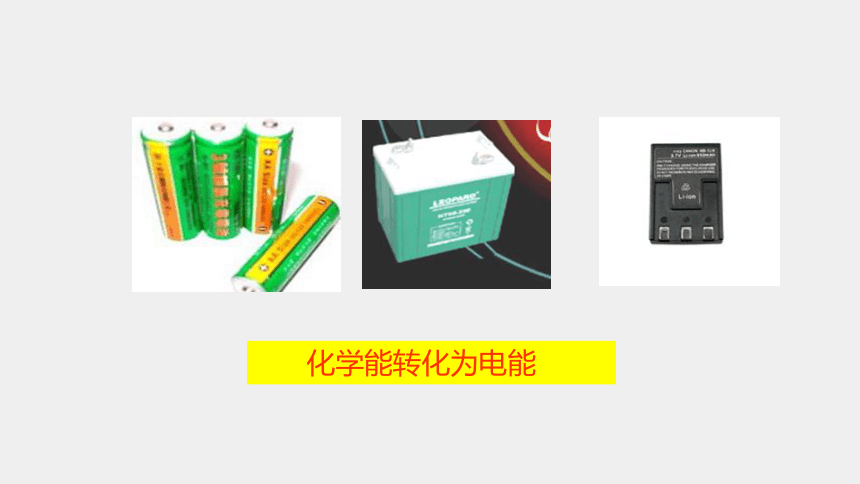

化學能轉化為電能

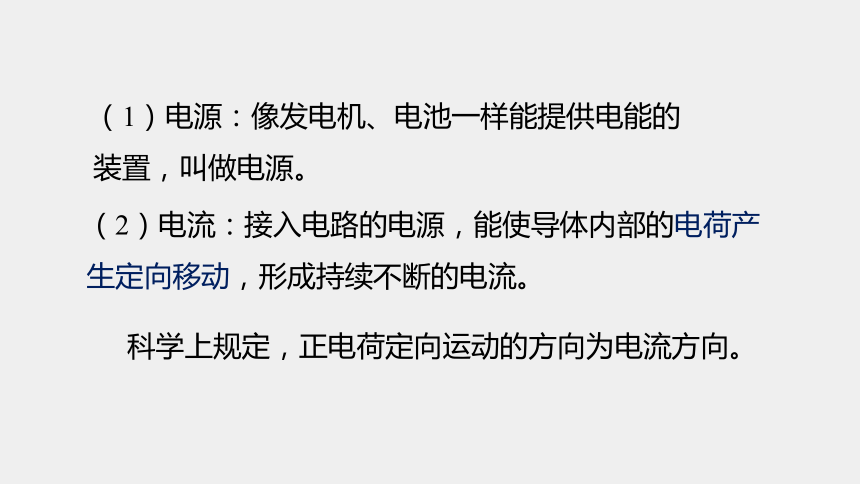

（1）電源：像發電機、電池一樣能提供電能的裝置，叫做電源。
（2）電流：接入電路的電源，能使導體內部的電荷產生定向移動，形成持續不斷的電流。

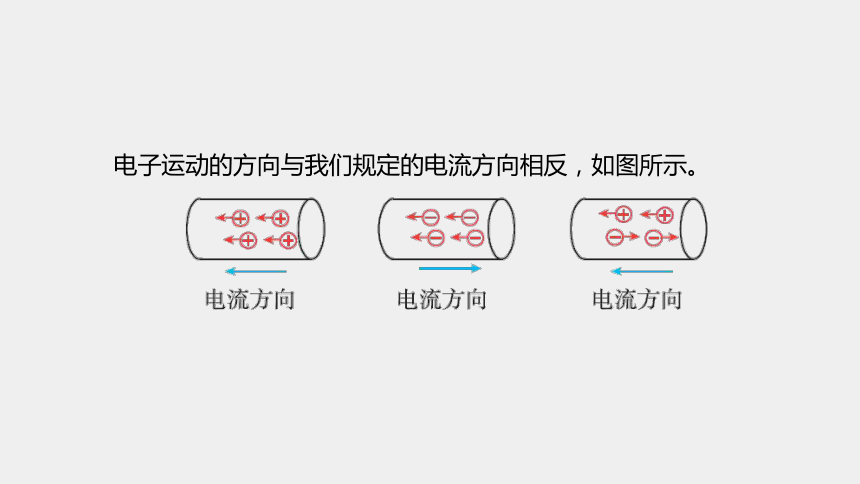

科學上規定，正電荷定向運動的方向?yàn)殡娏鞣较颉?br/>電子運動的方向與我們規定的電流方向相反，如圖所示。
2.電路

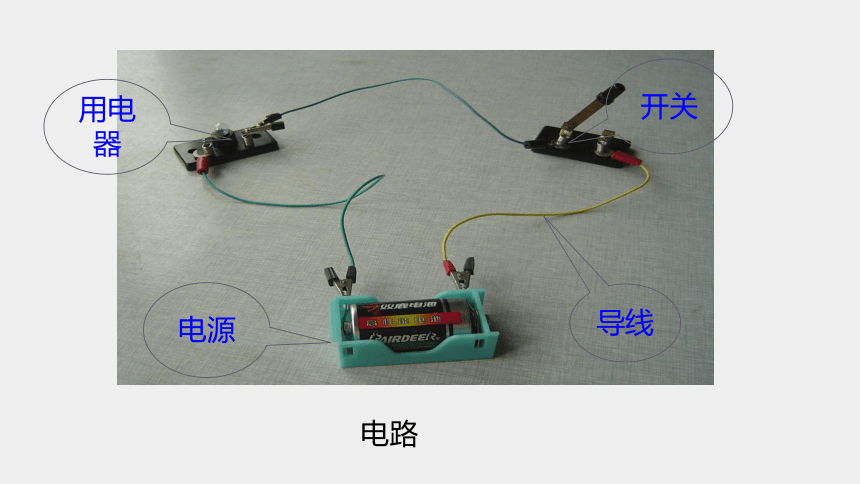

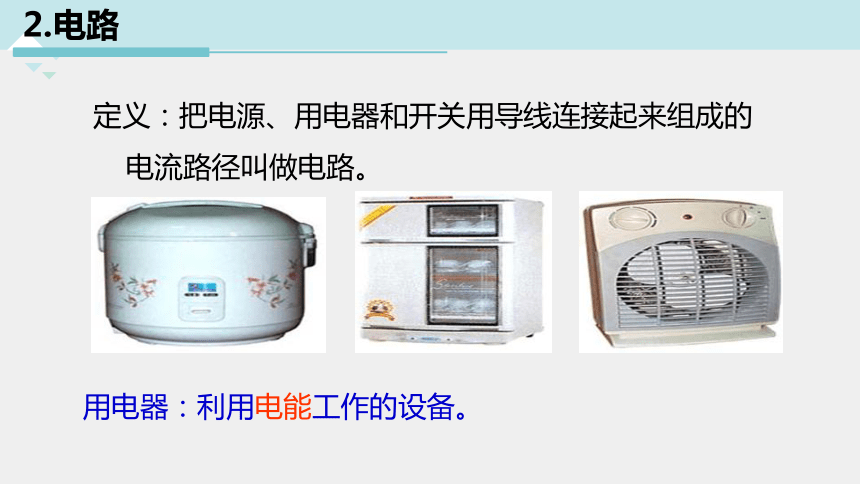

定義：把電源、用電器和開關用導線連接起來組成的 電流路徑叫做電路。
用電器：利用電能工作的設備。

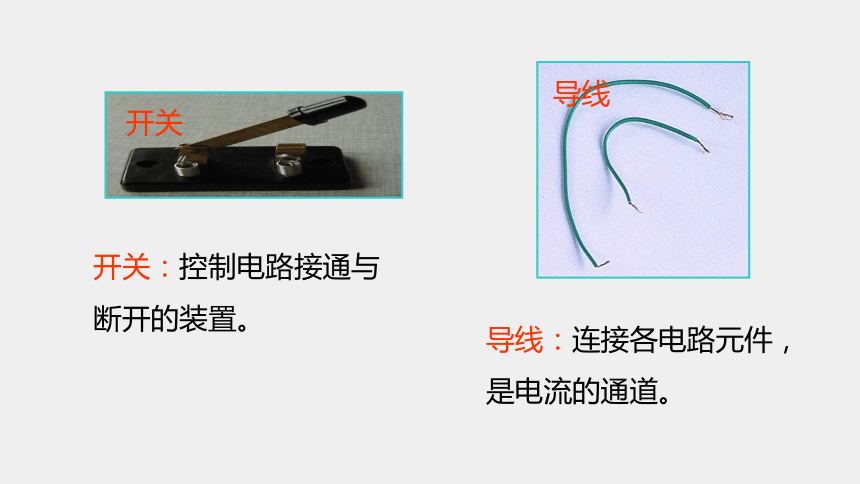

開關：控制電路接通與
斷開的裝置。
導線：連接各電路元件，
是電流的通道。
導線
開關
用電器
電源
開關
電路
導線
3.電路的狀態

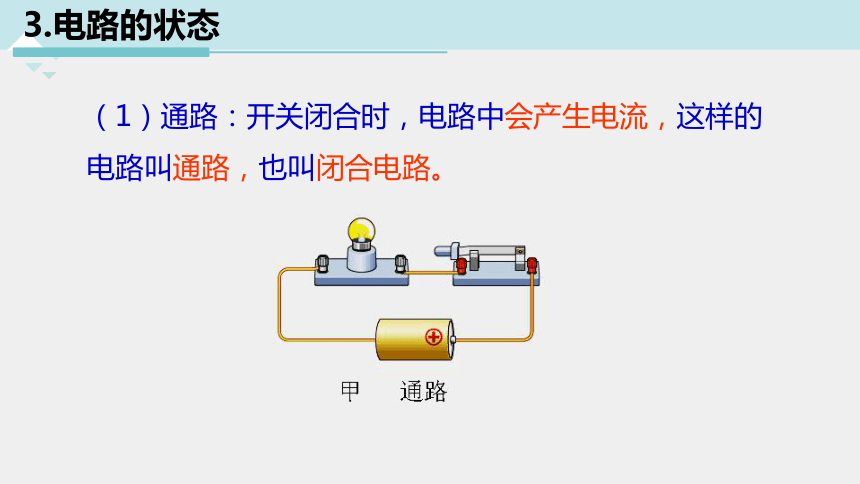

（1）通路：開關閉合時，電路中會產生電流，這樣的電路叫通路，也叫閉合電路。

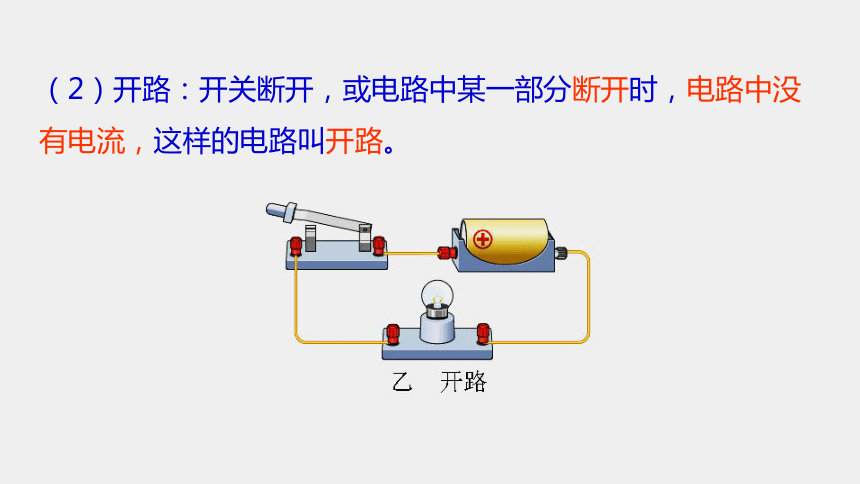

（2）開路：開關斷開，或電路中某一部分?jǐn)嚅_(kāi)時，電路中沒有電流，這樣的電路叫開路。
（3）電源短路：不經過用電器，直接用導線將電源
兩極連接起來的電路。
任何情況下都不能把電池的兩端
直接連在一起!
二、電路圖
（2）畫電路圖的要求
（1）元件位置安排要適當，分布要均勻。
（2）元件不要畫在拐角處。
（3）整個電路圖最好呈長方形，有棱有角，導線要橫平豎直。
（1）用元件符號代替實物表示電路的圖稱為電路圖。
電路圖
畫電路圖必須注意的問題：
①作圖前要仔細觀察實物圖或?qū)嶋H電路的連接情況；
②完全按照實物圖或?qū)嶋H電路的連接情況作圖；
③完全按照規定的電路符號進行作圖；
④作圖時，一般是沿著電流流經的路徑，依次把
電路元件連接起來；
⑤圖的大小要適當，線條清晰順直，要使用鉛筆
作圖；
⑥完成電路圖后，要按照實物圖或?qū)嶋H電路的連
接情況進行復查，以保證無差錯；
⑦電路圖最好畫成矩形，注意圖形的美觀。
三、串聯電路和并聯電路
試試做做
　　用兩個小燈泡、一個開關、一個電池組和若干導線組成電路，你有幾種接法？請連接一下。并把你設計的實物電路改畫成電路圖。
1.串聯電路
（1）串聯電路：把用電器逐個順次連接起來的電路。
試一試： 由電路圖連接實物圖。
連接要點：在串聯電路中，電流從電源的正極出發，依次經過開關、燈泡，最后接到電源的負極。
實物圖：
電路圖：
觀察實驗現象（1）：
觀察1：當合上開關時，兩個燈泡有什么變化？
結果：
兩燈泡都
亮
觀察實驗現象（2）：
觀察2：當調換開關S 的位置時，當合上開關，兩個燈泡有什么變化？
現象：
調換開
關位置
后，兩
燈都
亮
（2）串聯電路的特點：
①電流只有一條路徑，通過一個元件的電流同時也通過另一個；
②電路中只需要一個開關，且開關的位置對電路沒有影響。
2.并聯電路
（1）并聯電路：把電路元件并列連接起來的電路。
分支點
干路
支路
S
L1
L2
觀察實驗現象：
觀察：當合上S時，燈泡L1、L2有什么變化？
S
L1
L2
實驗結果：
燈
泡
L1
亮
燈
泡
L2
亮
S
S1
S2
L1
L2
觀察實驗現象：
觀察：當斷開S2，合上S、S1時，燈泡L1、L2有什么變化？
S
燈
泡
L1
亮
燈
泡
L2
不
亮
實驗結果：
L1
L2
S1
S2
S
S1
S2
L1
L2
觀察實驗：
再觀察：當斷開開關S1，合上開關S、S2時，燈泡L1、L2怎樣變化？
S
S1
S2
L1
L2
燈
泡
L1
不
亮
燈
泡
L2
亮
實驗結果：
（2）并聯電路的特點：
①電流有兩條(或多條)路徑；
②各元件可以獨立工作；
③干路的開關控制整個干路，支路的開關只控制本支路。
牛刀小試
1．用一個開關控制三盞燈，這三盞燈的連接方式( ）
A.一定是串聯
B.一定是并聯
C.串聯、并聯都可以
D.串聯、并聯都不行
C
+
—
S1
2.按要求連接實物圖，并畫出電路圖。要求：L2、L1并聯,開關S1控制L1，開關S2控制L2。
S2
L1
L2
課堂小結
1.電流的形成：電荷的定向移動形成電流
2. 電路的組成
3.電路的狀態：通路、開路、電源短路
4. 電路圖的畫法
5.串聯電路、并聯電路
