第4章
電路探秘
第2節 電流的測量
第1課時 電流的測量
安培是法國杰出的物理學家，電磁學的奠基人之一，對數學和化學也有貢獻。為了紀念他而以他的姓氏“安培” 命名電流強度的單位。安培是國際單位制的基本單位之一。
安培（1775～1836）
同一個小燈泡接在不同的電路上，明、暗不同，什么原因呢？
流過燈泡的電流大小不同

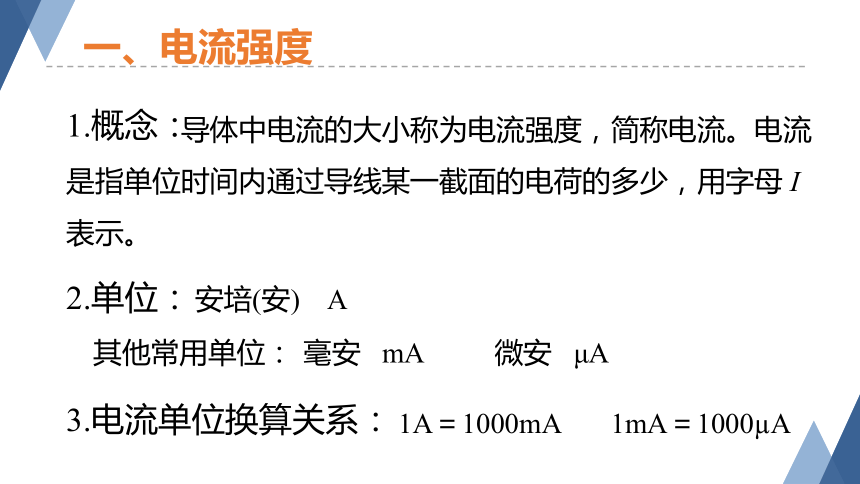

導體中電流的大小稱為電流強度，簡稱電流。電流是指單位時間內通過導線某一截面的電荷的多少，用字母 I 表示。
3.電流單位換算關系：
安培(安) A
2.單位：
1A＝1000mA 1mA＝1000 A
微安 μA　
毫安 mA
其他常用單位：
1.概念：
一、電流強度
小
練
一
下

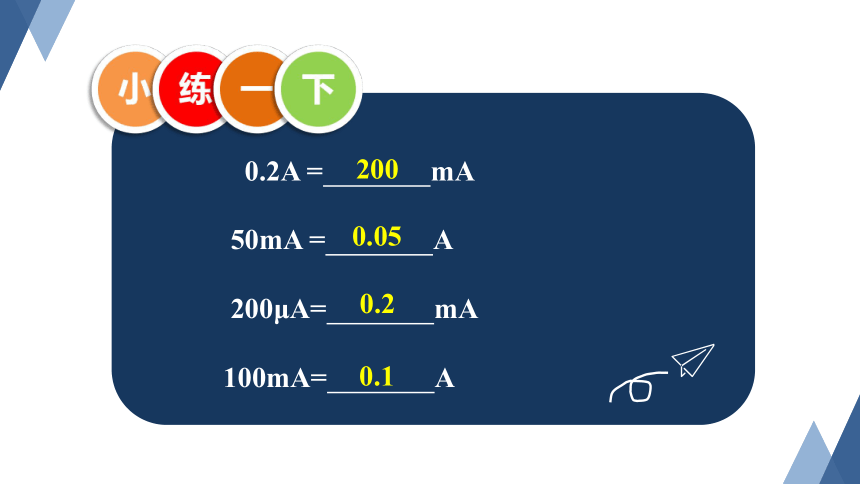

0.2A =　 　 　mA
50mA =　 　 　 A
200μA=　 　　 mA
　　 　　　
100mA=　 　 　A　
200
0.05
0.2
0.1

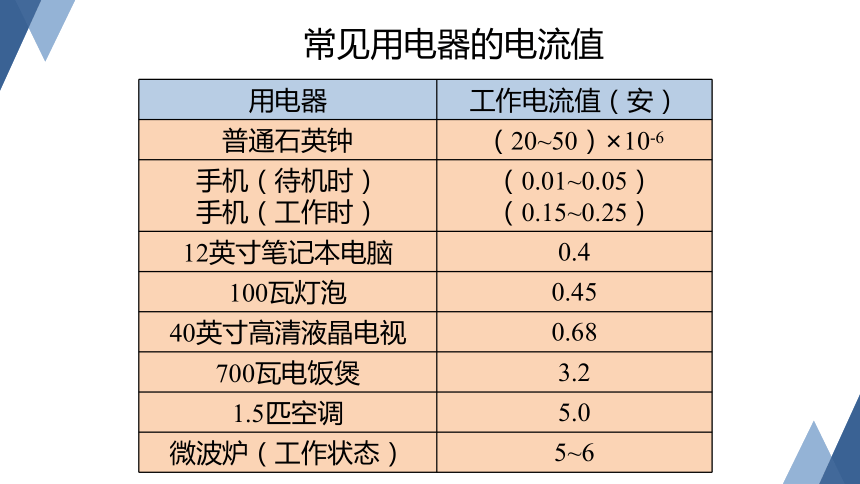

常見用電器的電流值
用電器 工作電流值（安）
普通石英鐘 （20~50）×10-6
手機（待機時） 手機（工作時） （0.01~0.05）（0.15~0.25）
12英寸筆記本電腦 0.4
100瓦燈泡 0.45
40英寸高清液晶電視 0.68
700瓦電飯煲 3.2
1.5匹空調 5.0
微波爐（工作狀態） 5~6
怎樣知道電路中電流的大小呢？
可以用電流表直接測量電路中電流的大小。
刻度盤
單位
正接線柱
指針
調零螺母
負接線柱

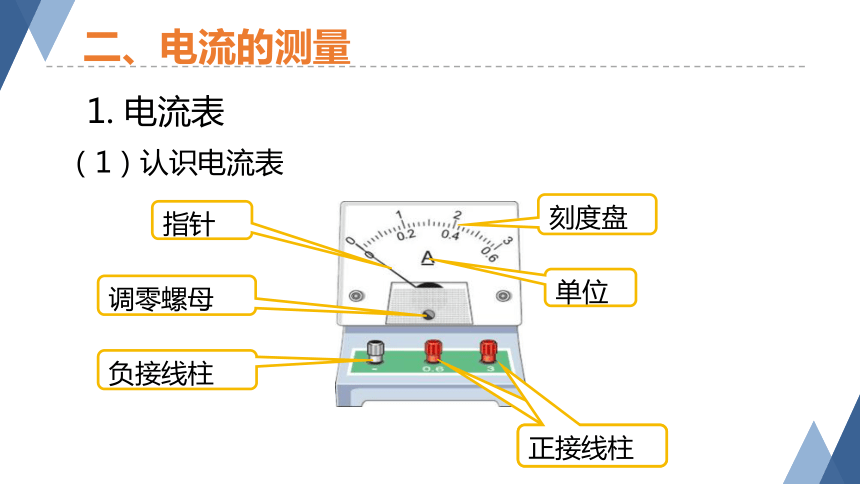

（1）認識電流表
1. 電流表
二、電流的測量
（3）電路符號：
A

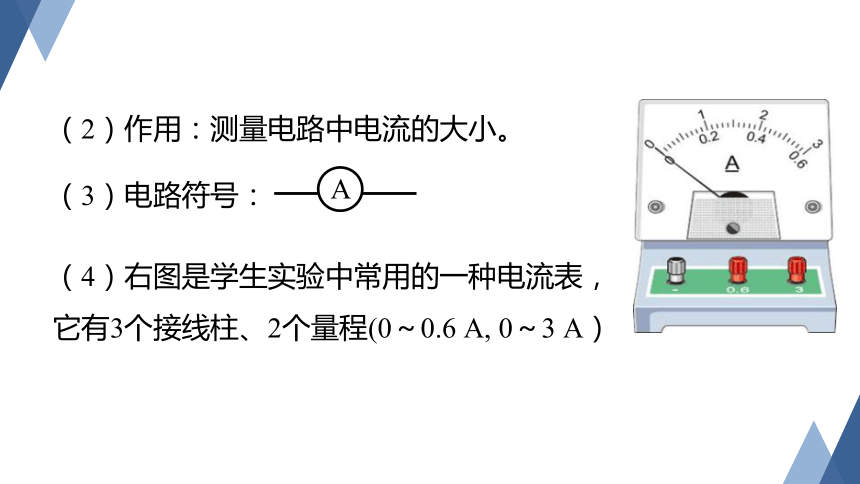

（4）右圖是學生實驗中常用的一種電流表，
它有3個接線柱、2個量程(0～0.6 A, 0～3 A）
（2）作用：測量電路中電流的大小。
（1）明確所選電流表的量程
（2）確定電流表的最小刻度
（3）由指針位置讀出示數
2.電流表的讀數
根據量程確定以刻度盤上排還是下排的數值為準，進而確定每個大格和每個小格(最小刻度)所表示的電流值。
0～0.6A
量程
每個大格
I=______A
0.2A
0.02A
0.32
最小刻度
0～0.6A
量程
I=_______A
0.32
1.4
0～3A
量程
I=_______A
每個大格
1A
0.1A
最小刻度
每個大格
0.2A
0.02A
最小刻度
小
練
一
下
大量程：_____A
小量程：_____A
1.7
0.34
3.電流表的使用規范
被測電流超過電流表的量程時，不僅測不出電流值，電流表的指針還會被打彎，甚至燒壞電流表。
（1）必須正確選擇量程（試觸法）
試觸
在不能預先估計被測電流大小的情況下，應先拿電路的另一個線頭迅速試觸電流表的最大量程的接線柱。
若偏轉很小，選較小量程的接線柱。
若偏轉較大，選較大量程的接線柱。
（2）電流表必須串聯在被測的電路中
若與用電器并聯，電流表指示的就不是流過用電器的電流，而且容易損壞電流表。
（3）電流必須從“+”接線柱流入，從“-”接線柱流出
若反接，指針會向反向偏轉，這樣不但無法讀數，還可能損壞電流表。
×
（4）絕對不允許不經過用電器而把電流表直接連到電源兩極
若不經過用電器而把電流表直接連到電源的兩極，電流表會因為通過的電流太大而損壞。
連接實物圖，要求兩燈并聯，開關控制兩盞燈，電流表測燈L2的電流（約 0.5 A），并畫出電路圖。
L2
L1
S
L2
L1
A
4.含電流表電路的連接
課堂小結
電流的測量
概念
電流強度
安培，簡稱安，用A表示
單位
電流的測量
單位：
其他常用單位：
毫安(mA)和微安(μA )
換算關系：1A＝1000mA 1mA＝1000 A
電流表的使用
電流表的讀數
認識電流表
課堂測評
0.38A
1.9A
1.2A
0.46A
1.讀出下列電流表的示數。
2.根據所給電路圖連接實物圖。（通過兩燈泡的電流均為0.5 A）
L2
L1
A1
A2
L2
A1
A2
L1
謝謝
