第4章
電路探秘
第2節 電流的測量
第2課時 串、并聯電路中電流的規律
L
A
S
L
A
S
①
②

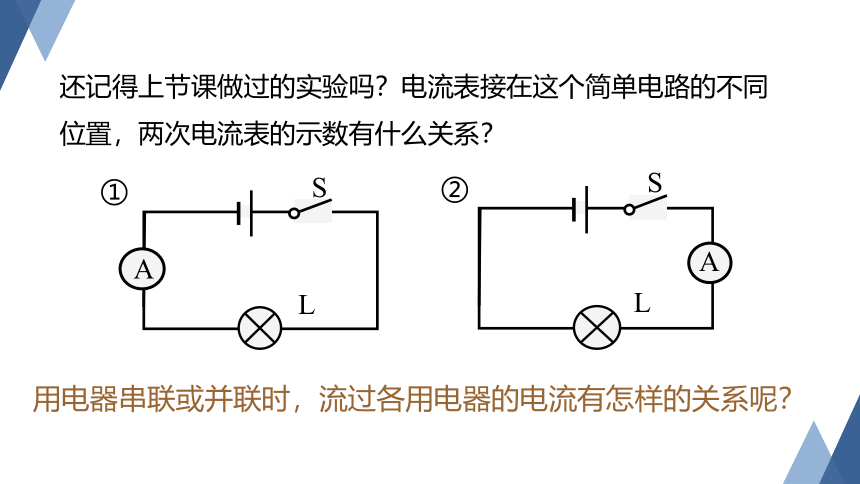

還記得上節課做過的實驗嗎？電流表接在這個簡單電路的不同位置，兩次電流表的示數有什么關系？
用電器串聯或并聯時，流過各用電器的電流有怎樣的關系呢？

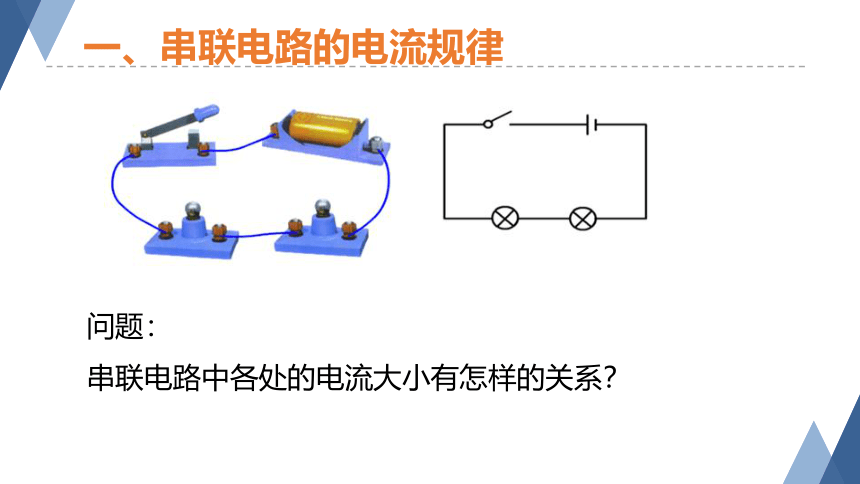

一、串聯電路的電流規律
問題：
串聯電路中各處的電流大小有怎樣的關系？

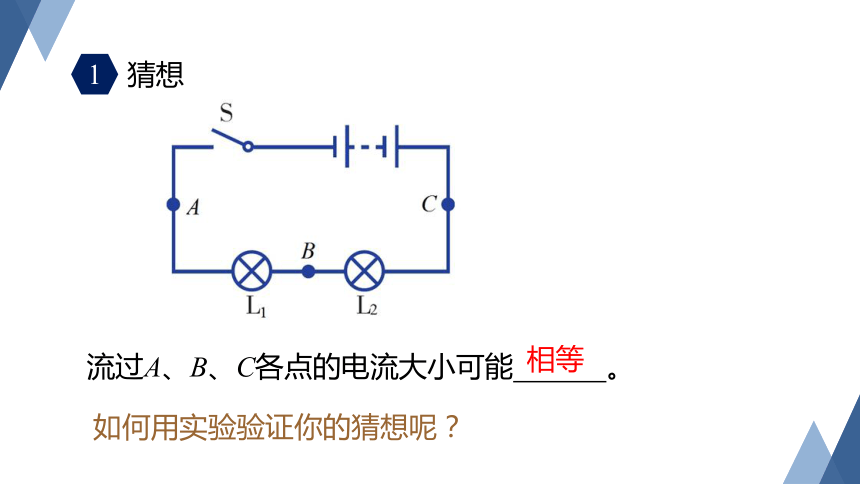

流過A、B、C各點的電流大小可能 。
猜想
1
如何用實驗驗證你的猜想呢 ？
相等

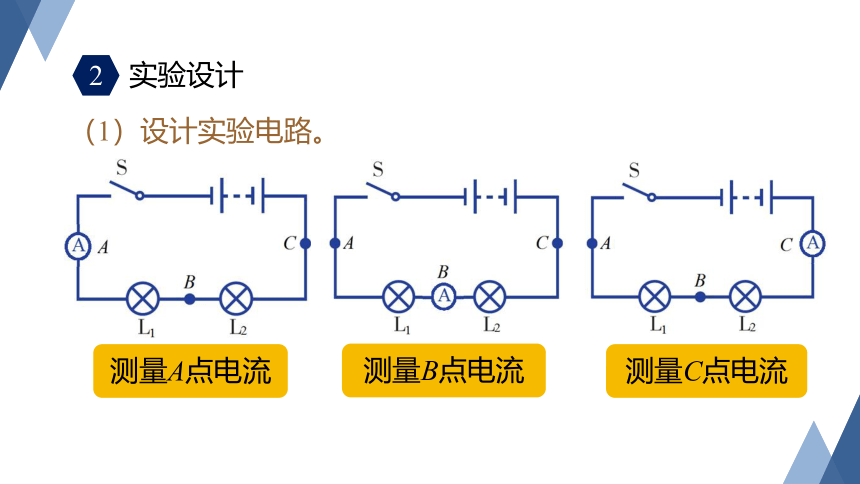

（1）設計實驗電路。
測量A點電流
測量B點電流
測量C點電流
實驗設計
2

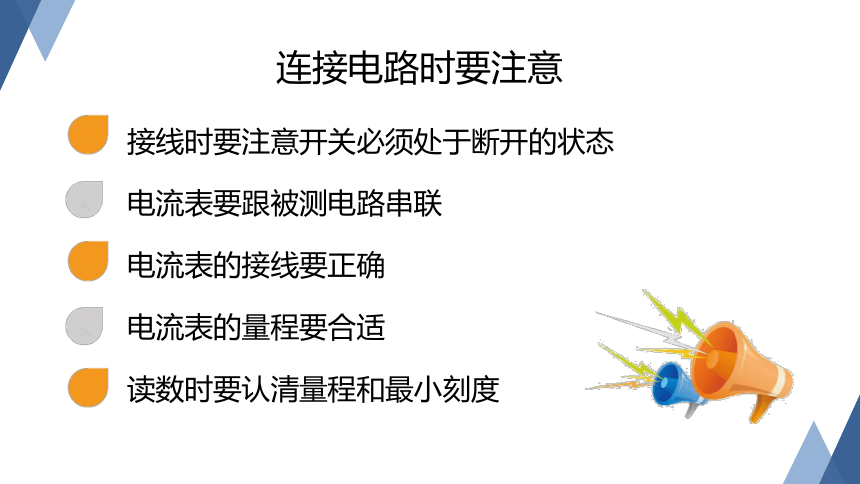

連接電路時要注意
接線時要注意開關必須處于斷開的狀態
電流表要跟被測電路串聯
電流表的接線要正確
電流表的量程要合適
讀數時要認清量程和最小刻度

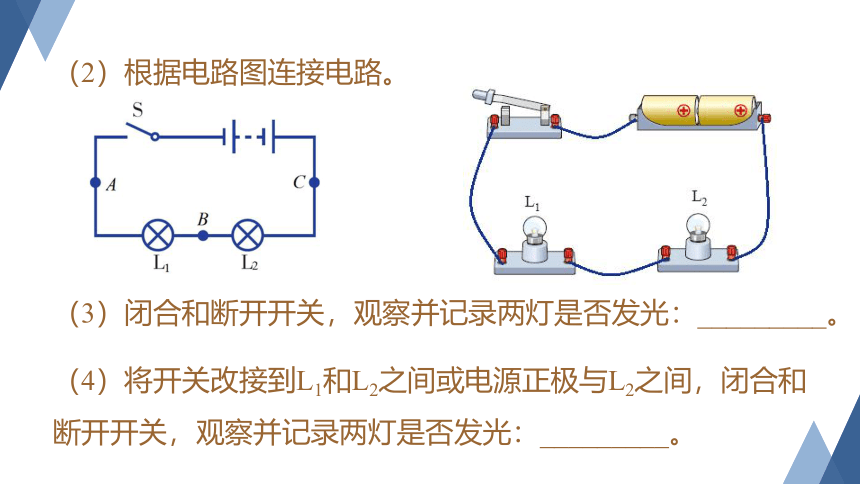

（2）根據電路圖連接電路。
（3）閉合和斷開開關，觀察并記錄兩燈是否發光：_________。
（4）將開關改接到L1和L2之間或電源正極與L2之間，閉合和斷開開關，觀察并記錄兩燈是否發光：_________。

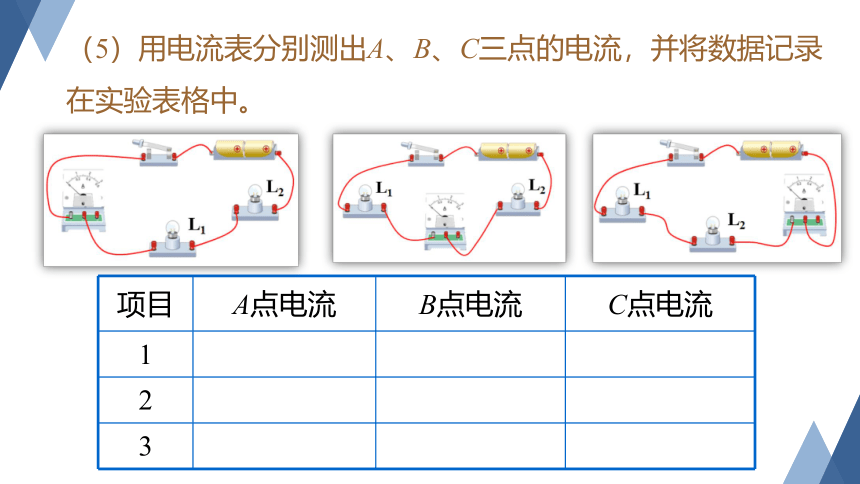

（5）用電流表分別測出A、B、C三點的電流，并將數據記錄在實驗表格中。
項目 A點電流 B點電流 C點電流
1
2
3

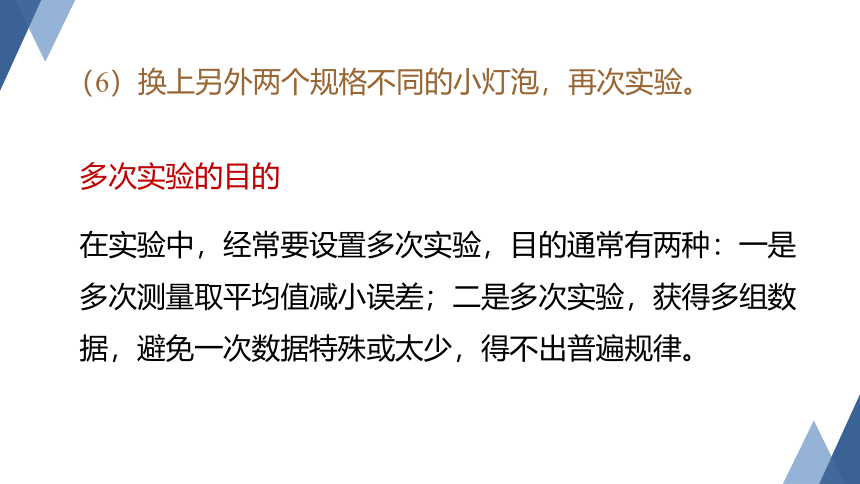

在實驗中，經常要設置多次實驗，目的通常有兩種：一是多次測量取平均值減小誤差；二是多次實驗，獲得多組數據，避免一次數據特殊或太少，得不出普遍規律。
多次實驗的目的
（6）換上另外兩個規格不同的小燈泡，再次實驗。
項目 A點電流IA B點電流IB C點電流IC
1
2
3
實驗數據
0.14A
0.14A
0.14A
0. 2A
0.12A
0.12A
0.12A
0. 2A
0. 2A
實驗結論：
1.串聯電路中，開關控制整個電路，與位置無關。
2.串聯電路中，電流處處相等。表達式：IA=IB=IC
實驗分析與歸納
3
二、并聯電路的電流規律
并聯電路中干路的電流與各支路的電流又有什么樣的關系呢
流過A、B、C各點的電流大小關系：_____________________________。
猜想
1
L1
L2
L1
A
B
C
如何用實驗驗證你的猜想呢？
C點電流等于A、B兩點電流之和
（1）設計實驗電路。
實驗設計
2
測量A點電流
測量B點電流
測量C點電流
（2）根據電路圖連接電路。
（3）閉合和斷開開關S、S1、S2，觀察并記錄兩燈是否發光：__________________________。
（4）用電流表分別測出A、B、C三點的電流，并將數據記錄在實驗表格中。
項目 A點電流IA/A B點電流IB/A C點電流IC/A
1
2
3
項目 A點電流IA B點電流IB C點電流IC
1
2
3
實驗數據
（5）換上另外兩個規格不同的小燈泡，再次實驗。
0.2A
0.3A
0.5A
0.56A
0.16A
0.22A
0.38A
0.18A
0.38A
實驗結論：
1.并聯電路中，干路開關控制整個電路，支路開關只控制所在支路。
2.并聯電路中，干路電流等于各支路電流之和。表達式： IC=IA+IB 。
實驗分析與歸納
3
思考
除了換用不同規格的燈泡，還有沒有其他的方法來進行再次實驗？
實驗中為了避免電流表對電路造成影響，可以用三個電流表同時測出A、B、C三處的電流值。
實驗改良
課堂小結
項目 串聯電路 并聯電路
開關效果 控制整個電路 干路開關控制整個電路，支路開關控制所在支路
電流規律 電流處處相等 干路電流等于各支路電流之和
表達式 IA=IB=IC IC=IA+IB
課堂測評
1.如圖所示，小陽用電流表探究串聯電路中的電流關系，他分別用電流表測電路中A、B、C三處的電流，得知IA＝0.2 A，則IB＝_______，IC＝_______。
A
B
C
L1
L2
0.2 A
0.2 A
2.如圖所示的電路圖，電流表A1的示數為0.9 A，電流表A3的示數為0.4 A，則通過L1的電流是 ______，通過L2的電流是______，通過干路的電流是______。
0.4 A
0.9 A
0.5 A
L1
L2
A1
A3
A2
3.如圖所示，電流表A1、A2和A3的示數分別為1.2A、0.8A和0.3A，那么通過燈L1的電流是_____A, L2的電流是_____A, L3的電流是_____A。
0.4
0.5
0.3
4.在一個電路中有兩個用電器，用電流表測量時，如發現通過每個用電器的電流不相同，則這兩個用電器的連接方式一定是_______； 如發現通過每個用電器的電流相同，則這兩個用電器_______________________。
并聯
可能串聯，也可能并聯
5.有L1和L2兩只燈泡串聯在電路中，閉合開關后發現L1很亮，L2很暗，那么（ ）
A.L1中電流較大
B.L2中電流較大
C.L1和L2中的電流一樣大
D.由于燈的亮度不同故無法比較電流的大小
C
6.在圖所示的電路中，電流表A1的示數為1.2 A，電流表A2的示數為0.5 A。求：通過燈泡L1的電流I1和通過燈泡L2的電流I2。
解：電流表A1測干路電流I，
電流表A2測燈泡的L2電流I2 。
通過燈泡L2的電流 I2=0.5A；
通過燈泡L1的電流
I1= I- I2= 1.2A-0.5A=0.7A。
謝謝
