第2課時 串、并聯電路中電流的規律
第4章 電路探秘
第2節 電流的測量
一、開關在電路中的作用
1.串聯電路中開關的作用

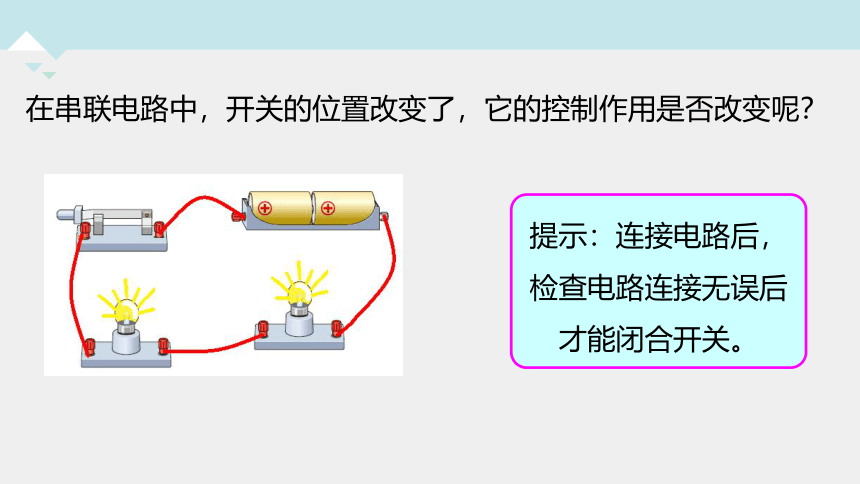

在串聯電路中，開關的位置改變了，它的控制作用是否改變呢？
提示：連接電路后，檢查電路連接無誤后才能閉合開關。

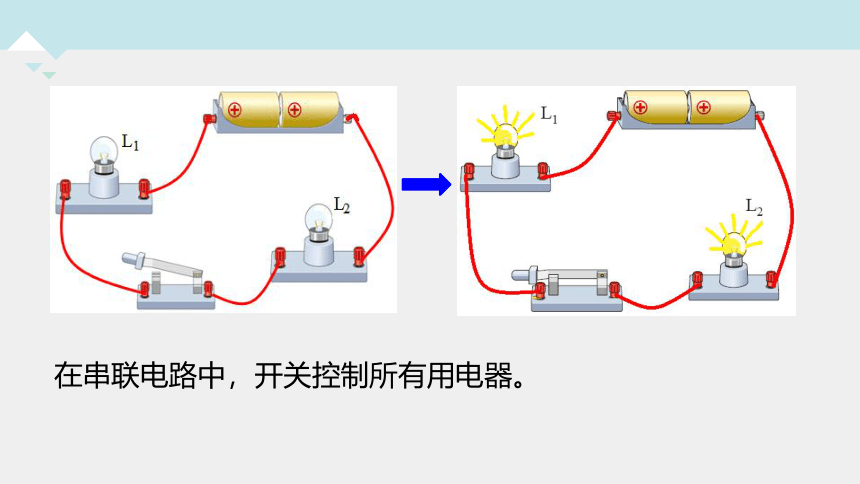

在串聯電路中，開關控制所有用電器。

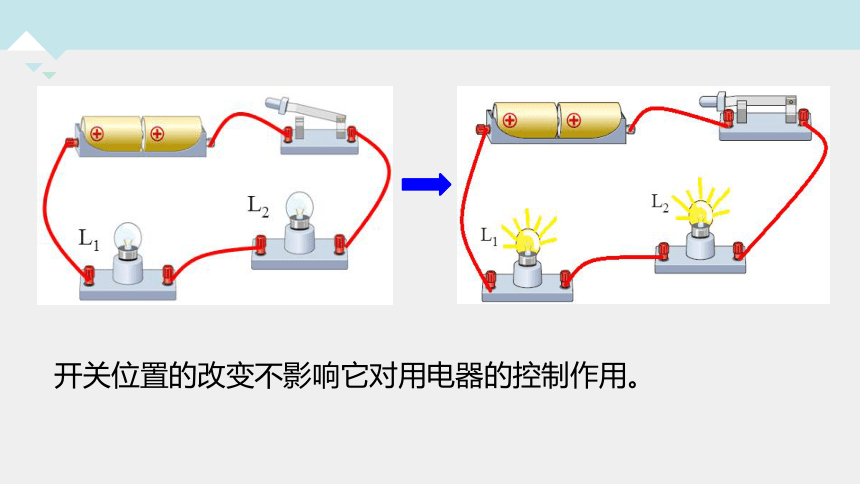

開關位置的改變不影響它對用電器的控制作用。

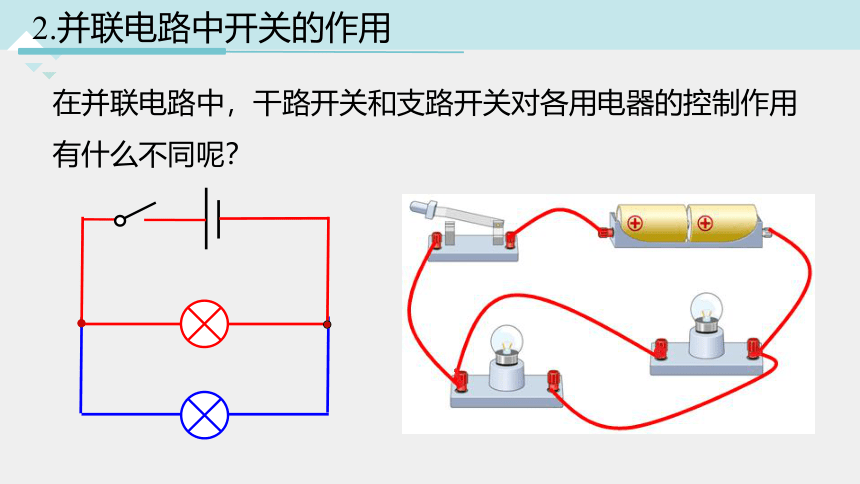

2.并聯電路中開關的作用
在并聯電路中，干路開關和支路開關對各用電器的控制作用有什么不同呢？

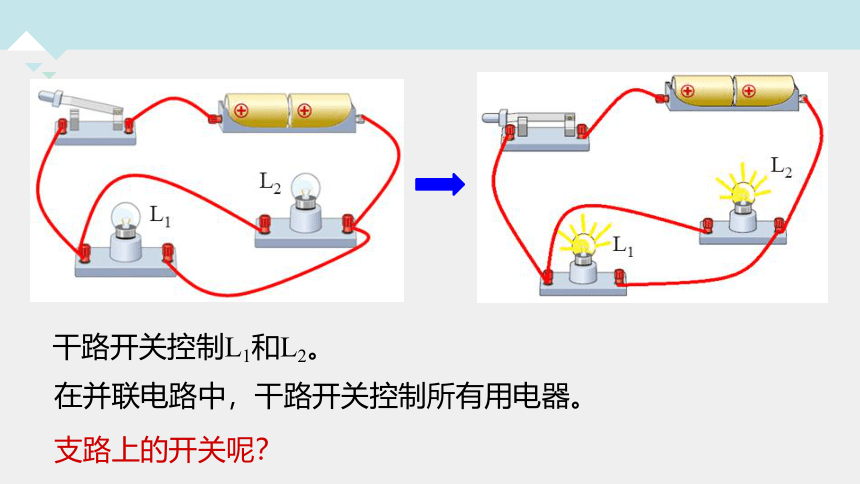

在并聯電路中，干路開關控制所有用電器。
支路上的開關呢？
干路開關控制L1和L2。
支路開關S1只能控制L1。
支路開關S2只能控制L2。
支路開關只能控制所在支路的用電器。
L2
L1
S1
S2
S
在并聯電路中：干路開關控制所有用電器。
支路開關只能控制所在支路的用電器。
二、串聯電路中的電流規律
S
L2
A
B
C
L1
猜想：流過A、B、C各點的電流大小可能存在什么關系？
流過A、B、C各點的電流大小可能相等。
如何用實驗驗證你的猜想呢 ？
（1）設計實驗電路。
S
L2
L1
A
測量A點電流
S
L2
L1
A
測量B點電流
測量C點電流
S
L2
L1
A
實驗過程
（2）根據電路圖連接電路。
L2
L1
（3）用電流表分別測出A、B、C三點的電流，并將數據記錄在實驗表格中。
測量A點電流
測量B點電流
測量C點電流
（4）換上另外兩個規格不同的小燈泡，再次實驗。
項目 A點電流IA B點電流IB C點電流IC
1
2
3
實驗數據
0.14A
0.14A
0.14A
0. 2A
0.12A
0.12A
0.12A
0. 2A
0. 2A
串聯電路中，電流處處相等。表達式：IA=IB=IC 。
實驗結論
S
L2
A
B
C
L1
三、并聯電路中電流的規律
猜想：流過A、B、C各點的電流大小可能存在什么關系？
C點電流等于A、B兩點電流之和。
如何用實驗驗證你的猜想呢 ？
（1）設計實驗電路。
實驗設計
測量A點電流
測量B點電流
測量C點電流
（2）根據電路圖連接電路。
L2
L1
（3）用電流表分別測出A、B、C三點的電流，并將數據記錄在實驗表格中。
測量A點電流
測量B點電流
測量C點電流
項目 A點電流IA B點電流IB C點電流IC
1
2
3
實驗數據
（4）換上另外兩個規格不同的小燈泡，再次實驗。
0.2A
0.3A
0.5A
0.56A
0.16A
0.22A
0.38A
0.18A
0.38A
并聯電路中，干路電流等于各支路電流之和。
表達式： IC=IA+IB 。
實驗結論
1.如圖所示，串聯電路中，把電流表分別連接在a、b、c處，閉合開關，測得的電流分別為Ia、Ib、Ic，這三個電流之間的關系是Ia ___Ib ___ Ic。
= =
2.如圖所示，用電流表測量電流時，發現兩個電流表的指針在同一個位置，則電流表A1的示數為______，A2的示數為______ ，燈L2中的電流是______ 。
1.8A
0.36A
1.44A
一、開關的作用
1.串聯電路：控制整個電路
2.并聯電路：
干路開關控制整個電路，
支路開關控制所在支路
二、串聯電路的電流規律： IA=IB=IC
三、并聯電路的電流規律： IC=IA+IB
