第4章
電路探秘
第4節
變阻器
一、變阻器及其應用
可調節亮度的臺燈
可調節溫度的電熱毯
可以改變阻值的電阻器稱為變阻器。
音量調節旋鈕
從影響電阻大小的因素來分析，改變電阻大小最簡單的方法是什么？
改變連入電路中電阻的長度
二、滑動變阻器
滑動變阻器的電路圖符號
結構示意圖
支架
接線柱
接線柱
滑片
金屬桿
瓷筒
線圈
原理：通過改變連入電路中的電阻絲的長度來改變電阻。
連入的接線柱 連接圖 連入阻值及其變化
A、D
A、C
1
滑動變阻器的使用方法
將滑動變阻器連入電路，向右滑動滑片時，連入電路的阻值是怎樣變化的？
AP、變大
AP、變大

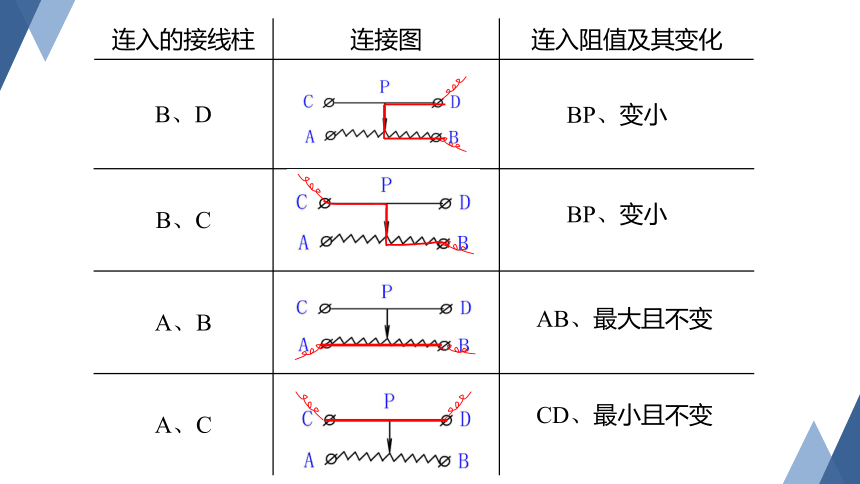

連入的接線柱 連接圖 連入阻值及其變化
B、D
B、C
A、B
A、C
BP、變小
BP、變小
AB、最大且不變
CD、最小且不變
從以上6種接法可以看出，若同時使用上面兩個接線柱或同時使用下面兩個接線柱（即“兩上”或“兩下”），移動滑片時起不到改變電阻的作用，因此正確的接法是“一上一下”，共四種。
2
滑動變阻器接法規律總結
電阻箱上有2個接線柱和4個旋盤，使用時，把2個接線柱接入電路，調節4個旋盤，就可以得到0~9 999Ω內的任意整數值。
3
電阻箱的連接
4
電阻箱的讀數
讀數時，將各旋盤上對應的小三角指的數字乘以面板上標記的倍率，然后加在一起（記得寫上單位），即為電阻箱連入電路的阻值。
圖中電阻箱的讀數為：
+2×10Ω
4×1000Ω
+1×100Ω
+9×1Ω
= 4129Ω
課堂小結
變阻器及其應用
電阻箱（電阻箱的使用、讀數）
滑動變阻器（結構、原理、連接方法）
課堂測評
1.滑動變阻器改變接入電路的電阻是靠（　　）
A.改變連入電路的材料來實現的
B.改變連入電路中導線的長度來實現的
C.改變連入電路中導線的橫截面積來實現的
D.同時改變連入電路中導線的橫截面積和長度來實現的
B
2.如圖所示的電阻箱的讀數是（　　）
A.4102Ω B.2014Ω
C.2104Ω D.2140Ω
B
3.一個滑動變阻器銘牌上標有“50Ω 1.5A”的字樣，它的意義是（　　）
A.電阻的最小值是50Ω，允許通過的最大電流是1.5A
B.電阻的最小值是50Ω，允許通過的最小電流是1.5A
C.電阻的最大值是50Ω，允許通過的最小電流是1.5A
D.電阻的最大值是50Ω，允許通過的最大電流是1.5A
D
4.如圖所示，當滑片P向右移動時，滑動變阻器連入電路
的電阻變小的是（　　）
A. B.
C. D.
D
5.如圖所示是插入式電阻箱的結構示意圖。若要使電阻箱
AB之間的阻值為8Ω，下列方法可行的是（　　）
A.插入1、2 B.插入2、3
C.插入4、5 D.插入3、5
B
6.如圖為某電位器的內部結構圖，為滿足順時針旋轉滑片而使該電位器電阻增大，則下列接線方法中正確的是（　　）
A. B. C. D.
B
謝謝
