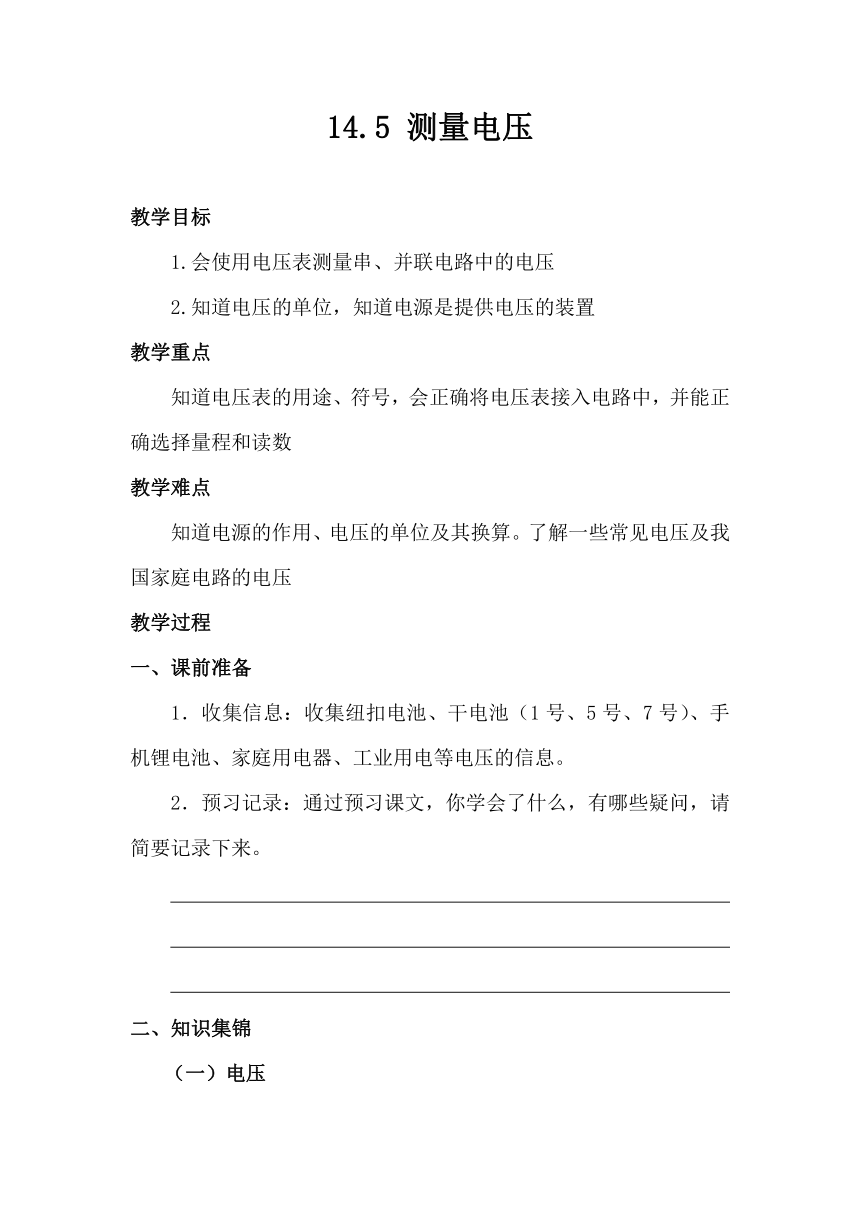

14.5 測量電壓
教學目標
1.會使用電壓表測量串、并聯電路中的電壓
2.知道電壓的單位，知道電源是提供電壓的裝置
教學重點
知道電壓表的用途、符號，會正確將電壓表接入電路中，并能正確選擇量程和讀數
教學難點
知道電源的作用、電壓的單位及其換算。了解一些常見電壓及我國家庭電路的電壓
教學過程
一、課前準備
1．收集信息：收集紐扣電池、干電池（1號、5號、7號）、手機鋰電池、家庭用電器、工業用電等電壓的信息。
2．預習記錄：通過預習課文，你學會了什么，有哪些疑問，請簡要記錄下來。
二、知識集錦
（一）電壓
1、閱讀課本P81電壓部分，類比水壓，理解電壓。得出結論：
___________________叫電壓。電源的作用是____________________。電壓用字母______表示，國際單位_____________簡稱________符號_______其它單位有_____、________。它們之間的換算關系為__________________。注意：一節干電池提供的電壓為_________，我國提供給家庭電路的電壓是_________。對人體的安全電壓不高于___________，鉛蓄電池每個________，電子手表所用氧化銀電池每個_______.
2、練習鞏固：下列說法中正確的是：_______
A：只要導體中有自由電荷存在就能形成電流
B：電路中有了電源就能形成電流
C：在閉合電路中要得到持續的電流必須要有電源
D：電源是提供電流的裝置
（二） 怎樣使用電壓表
1、_________是測量電壓的儀表，它在電路圖中的符號是______看課本P82電壓表圖
2閱讀課本P82電壓表的使用說明、連接方法和讀書方法并記住，把它們默寫在下面
練習：關于電流表和電壓表的使用，下列說法錯誤的是________
A、使用前都檢查指針是否指零
B、若有兩個量程，一般都先用大量程“試觸”
C、兩表都不能將接線柱直接接到電源兩極上
D、接入電路時，都應使電流從正極接線柱流入，從負接線柱流出
三、隨堂檢測
1.在國際單位制中，電壓的單位是（　　）
A瓦特 B．伏特 C．牛頓 D．焦耳
2.下列儀表中，用來測量電壓大小的儀表是（　　）
A．電子手表 B．電流表 C．電壓表 D．電能表
3.小明用電壓表測電壓時，電壓表接線柱的接法如圖所示，下面是同組同學的看法，其中正確的看法是（　　）
A．該電壓表的測量范圍是3～15V
B.該電壓表可以測出電壓值
C．該電壓表沒有正接線柱
D．該電壓表不能測出電壓值
