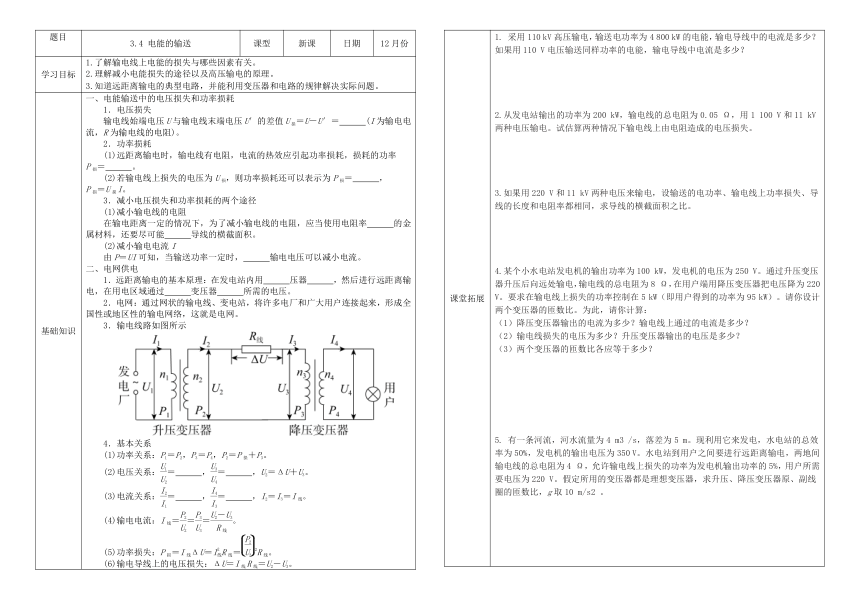

題目 3.4 電能的輸送 課型 新課 日期 12月份
學習目標 1.了解輸電線上電能的損失與哪些因素有關。 2.理解減小電能損失的途徑以及高壓輸電的原理。 3.知道遠距離輸電的典型電路，并能利用變壓器和電路的規律解決實際問題。
基礎知識 一、電能輸送中的電壓損失和功率損耗 1．電壓損失 輸電線始端電壓U與輸電線末端電壓U′的差值U損＝U－U′＝ (I為輸電電流，R為輸電線的電阻)。 2．功率損耗 (1)遠距離輸電時，輸電線有電阻，電流的熱效應引起功率損耗，損耗的功率 P損＝ 。 (2)若輸電線上損失的電壓為U損，則功率損耗還可以表示為P損＝ ， P損＝U損I。 3．減小電壓損失和功率損耗的兩個途徑 (1)減小輸電線的電阻 在輸電距離一定的情況下，為了減小輸電線的電阻，應當使用電阻率 的金屬材料，還要盡可能 導線的橫截面積。 (2)減小輸電電流I 由P＝UI可知，當輸送功率一定時， 輸電電壓可以減小電流。 二、電網供電 1．遠距離輸電的基本原理：在發電站內用 壓器 ，然后進行遠距離輸電，在用電區域通過 變壓器 所需的電壓。 2．電網：通過網狀的輸電線、變電站，將許多電廠和廣大用戶連接起來，形成全國性或地區性的輸電網絡，這就是電網。 3．輸電線路如圖所示 4．基本關系 (1)功率關系：P1＝P2，P3＝P4，P2＝P損＋P3。 (2)電壓關系：＝ ，＝ ，U2＝ΔU＋U3。 (3)電流關系：＝ ，＝ ，I2＝I3＝I線。 (4)輸電電流：I線＝＝＝。 (5)功率損失：P損＝I線ΔU＝IR線＝2R線。 (6)輸電導線上的電壓損失：ΔU＝I線R線＝U2－U3。
課堂拓展 1. 采用110 kV高壓輸電，輸送電功率為4 800 kW的電能，輸電導線中的電流是多少？ 如果用110 V電壓輸送同樣功率的電能，輸電導線中電流是多少？ 2.從發電站輸出的功率為200 kW，輸電線的總電阻為0.05 Ω，用1 100 V和11 kV兩種電壓輸電。試估算兩種情況下輸電線上由電阻造成的電壓損失。 3.如果用220 V和11 kV兩種電壓來輸電，設輸送的電功率、輸電線上功率損失、導線的長度和電阻率都相同，求導線的橫截面積之比。 4.某個小水電站發電機的輸出功率為100 kW，發電機的電壓為250 V。通過升壓變壓 器升壓后向遠處輸電，輸電線的總電阻為8 Ω，在用戶端用降壓變壓器把電壓降為220 V。要求在輸電線上損失的功率控制在5 kW（即用戶得到的功率為95 kW）。請你設計兩個變壓器的匝數比。為此，請你計算： （1）降壓變壓器輸出的電流為多少？輸電線上通過的電流是多少？ （2）輸電線損失的電壓為多少？升壓變壓器輸出的電壓是多少？ （3）兩個變壓器的匝數比各應等于多少？ 5. 有一條河流，河水流量為4 m3 /s，落差為5 m。現利用它來發電，水電站的總效率為50%，發電機的輸出電壓為350 V。水電站到用戶之間要進行遠距離輸電，兩地間輸電線的總電阻為4 Ω，允許輸電線上損失的功率為發電機輸出功率的5%，用戶所需要電壓為220 V。假定所用的變壓器都是理想變壓器，求升壓、降壓變壓器原、副線圈的匝數比，g取10 m/s2 。 6．如圖所示，某發電機輸出功率是100 kW，輸出電壓是250 V，從發電機到用戶間的輸電線總電阻為8 Ω，要使輸電線上的功率損失為發電機輸出功率的5%，而用戶得到的電壓正好為220 V，則升壓變壓器和降壓變壓器原、副線圈匝數比分別是 , . 7．風力發電作為新型環保能源，近年來得到了快速發展，風車陣中發電機輸出功率為100 kW，輸出電壓為250 V，用戶需要的電壓為220 V，輸電線總電阻為10 Ω。若輸電線因發熱而損失的功率為輸出功率的4%。 (1)畫出此輸電線路的示意圖； (2)求在輸電線路中設置的升、降壓變壓器原、副線圈的匝數比； (3)求用戶得到的電功率。
隨堂檢測 8.(多選)如圖是一套模擬遠距離輸電裝置的示意圖，圖中變壓器為理想變壓器，電表為理想交流電表。升壓變壓器的輸入端接電壓恒定的交變電源，輸電線的總電阻為r，降壓變壓器輸出端接阻值相等的電阻R1、R2，當開關S閉合時，下列說法中正確的有( ) A．電壓表V1、V2示數均變大 B．電流表A示數變大 C．交變電源輸出功率增大 D．遠距離輸電的效率增大 9．(多選)遠距離輸送一定功率的交流電，若輸電電壓升高為原來的n倍，則關于輸電線上的功率損失和電壓損失，下列說法正確的是(不考慮容抗和感抗產生的損失)( ) A．功率損失是原來的 B．功率損失是原來的 C．電壓損失是原來的 D．電壓損失是原來的n倍 10．在遠距離輸電時，要考慮盡量減少輸電線上的功率損失。有一個小型發電站，輸送的電功率P＝500 kW，當使用U＝5 kV的電壓輸電時，測得安裝在輸電線路起點和終點處的兩只電度表一晝夜示數相差4 800 kW·h。 (1)求輸電效率η和輸電線的總電阻r； (2)若想使輸電效率提高到98%，又不改變輸電線，那么發電站應使用多高的電壓向外輸電？ 11．(多選)如圖所示為遠距離高壓輸電的示意圖。關于遠距離輸電，下列表述正確的是( ) A．增加輸電導線的橫截面積有利于減少輸電過程中的電能損失 B．高壓輸電通過減小輸電電流來減小線路的發熱損耗 C．在輸送電壓一定時，輸送的電功率越大，輸電過程中的電能損失越小 D．高壓輸電必須綜合考慮各種因素，不一定是電壓越高越好 12．(多選)如圖所示，有一臺交流發電機通過理想升壓變壓器T1和理想降壓變壓器T2向遠處用戶供電，輸電線的總電阻為R。T1的輸入電壓和輸入功率分別為U1和P1，它的輸出電壓和輸出功率分別為U2和P2；T2的輸入電壓和輸入功率分別為U3和P3，它的輸出電壓和輸出功率分別為U4和P4，設T1的輸入電壓U1一定，當用戶消耗的電功率變大時，有( ) A．P2變大，P3 變大 B．P1變小，P2變小 C．U2不變，U3變小 D．U2變小，U4變大
