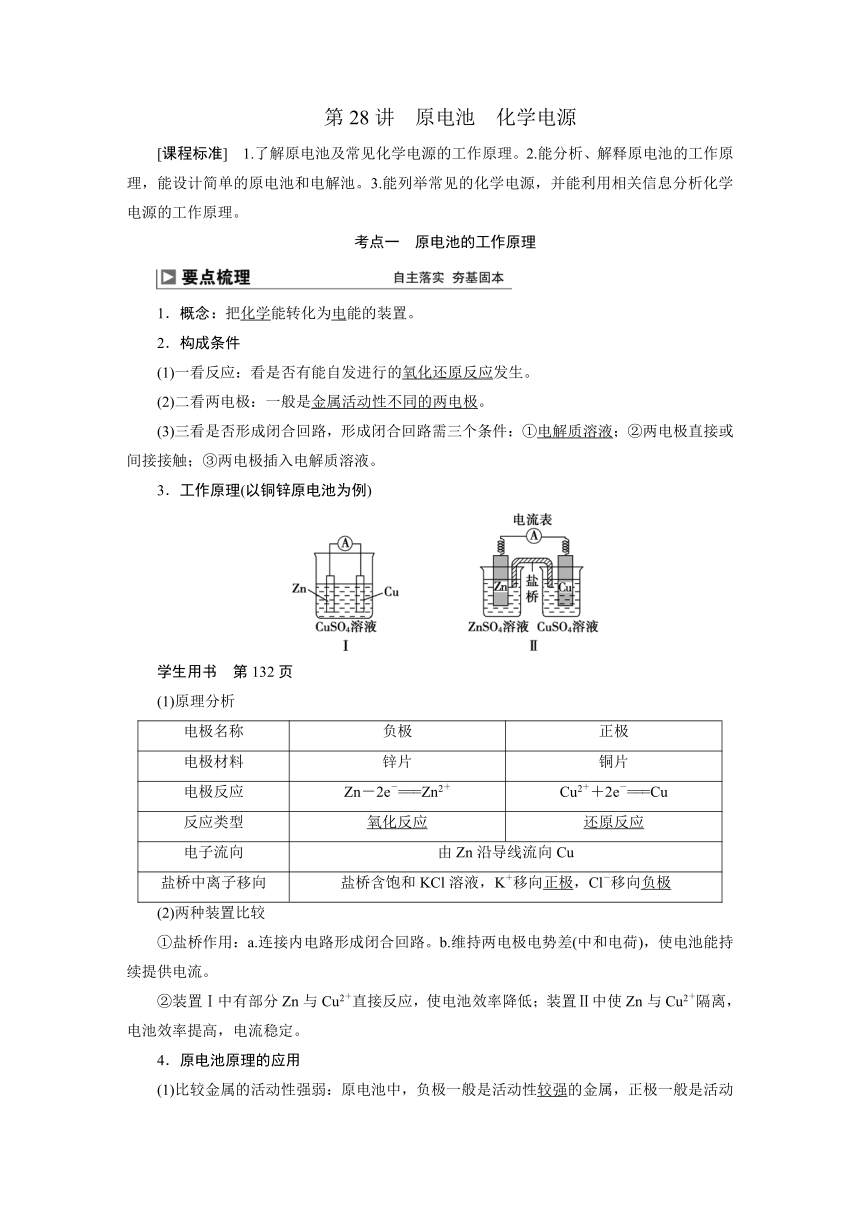

第28講　原電池　化學電源
[課程標準]　1.了解原電池及常見化學電源的工作原理。2.能分析、解釋原電池的工作原理，能設計簡單的原電池和電解池。3.能列舉常見的化學電源，并能利用相關信息分析化學電源的工作原理。
考點一　原電池的工作原理
1．概念：把化學能轉化為電能的裝置。
2．構成條件
(1)一看反應：看是否有能自發進行的氧化還原反應發生。
(2)二看兩電極：一般是金屬活動性不同的兩電極。
(3)三看是否形成閉合回路，形成閉合回路需三個條件：①電解質溶液；②兩電極直接或間接接觸；③兩電極插入電解質溶液。
3．工作原理(以銅鋅原電池為例)
學生用書?第132頁
(1)原理分析
電極名稱 負極 正極
電極材料 鋅片 銅片
電極反應 Zn－2e－===Zn2＋ Cu2＋＋2e－===Cu
反應類型 氧化反應 還原反應
電子流向 由Zn沿導線流向Cu
鹽橋中離子移向 鹽橋含飽和KCl溶液，K＋移向正極，Cl－移向負極
(2)兩種裝置比較
①鹽橋作用：a.連接內電路形成閉合回路。b.維持兩電極電勢差(中和電荷)，使電池能持續提供電流。
②裝置Ⅰ中有部分Zn與Cu2＋直接反應，使電池效率降低；裝置Ⅱ中使Zn與Cu2＋隔離，電池效率提高，電流穩定。
4．原電池原理的應用
(1)比較金屬的活動性強弱：原電池中，負極一般是活動性較強的金屬，正極一般是活動性較弱的金屬(或非金屬)。
(2)加快化學反應速率：氧化還原反應形成原電池時，反應速率加快。
(3)用于金屬的防護：將需要保護的金屬制品作原電池的正極而受到保護。
(4)設計制作化學電源
①首先將氧化還原反應分成兩個半反應。
②根據原電池的工作原理，結合兩個半反應，選擇正、負電極材料以及電解質溶液。
[正誤辨析]
(1)在原電池中，發生氧化反應的一極一定是負極(　　)
(2)電解質溶液中陰、陽離子的定向移動，與導線中電子的定向移動共同組成了一個完整的閉合回路(　　)
(3)在鋅銅原電池中，因?yàn)橛须娮油ㄟ^(guò)電解質溶液形成閉合回路，所以有電流產生(　　)
(4)兩種活潑性不同的金屬組成原電池的兩極，活潑金屬一定作負極(　　)
(5)一般來說，帶有“鹽橋”的原電池比不帶“鹽橋”的原電池效率高(　　)
答案：　(1)√　(2)√　(3)×　(4)×　(5)√
一、原電池電極的判斷及工作原理
1．(1)由組成原電池的電極材料判斷。一般是活動性較強的金屬為 極，活動性較弱的金屬或能導電的非金屬為 極。
(2)根據電流方向或電子流動方向判斷。電流由 極流向 極；電子由 極流向 極。
(3)根據原電池中電解質溶液內離子的移動方向判斷。在原電池的電解質溶液內，陽離子移向 極，陰離子移向 極。
(4)根據原電池兩極發生的變化來判斷。原電池的 極失電子發生氧化反應，其 極得電子發生還原反應。
(5)根據現象判斷。一般情況下，溶解的一極為 極，增重或有氣體逸出的一極為 極。
答案：　(1)負　正　(2)正　負　負　正　(3)正　負　(4)負　正　(5)負　正
2．分析下圖所示的四個原電池裝置，按要求回答問題。
(1)裝置①中， 作負極，該電極反應式為 。
答案：　Mg　Mg－2e－===Mg2＋

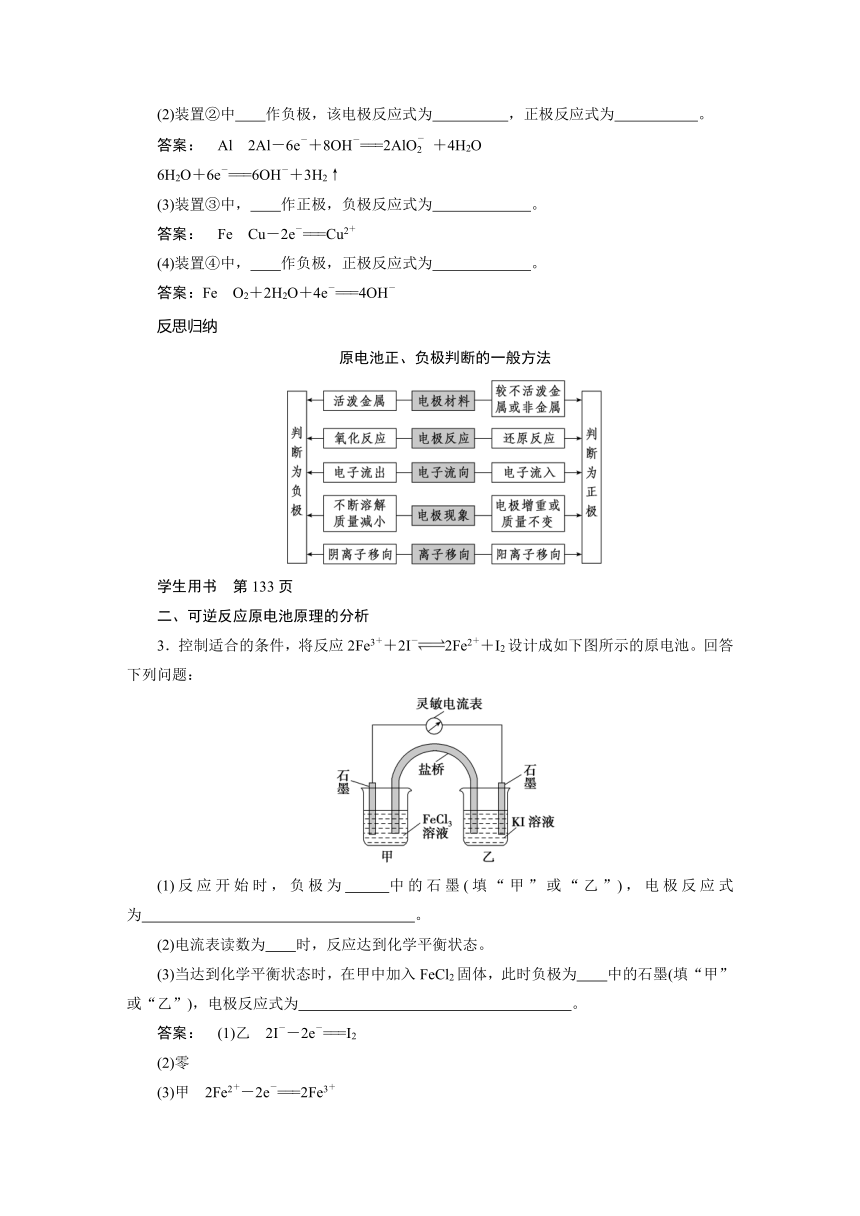

(2)裝置②中 作負極，該電極反應式為 ，正極反應式為 。
答案：　Al　2Al－6e－＋8OH－===2AlO＋4H2O
6H2O＋6e－===6OH－＋3H2↑
(3)裝置③中， 作正極，負極反應式為 。
答案：　Fe　Cu－2e－===Cu2＋
(4)裝置④中， 作負極，正極反應式為 。
答案：Fe　O2＋2H2O＋4e－===4OH－
原電池正、負極判斷的一般方法
　　
學生用書?第133頁
二、可逆反應原電池原理的分析
3．控制適合的條件，將反應2Fe3＋＋2I－2Fe2＋＋I(xiàn)2設計成如下圖所示的原電池。回答下列問題：
(1)反應開始時，負極為 中的石墨(填“甲”或“乙”)，電極反應式為 。
(2)電流表讀數為 時，反應達到化學平衡狀態。
(3)當達到化學平衡狀態時，在甲中加入FeCl2固體，此時負極為 中的石墨(填“甲”或“乙”)，電極反應式為 。
答案：　(1)乙　2I－－2e－===I2
(2)零
(3)甲　2Fe2＋－2e－===2Fe3＋

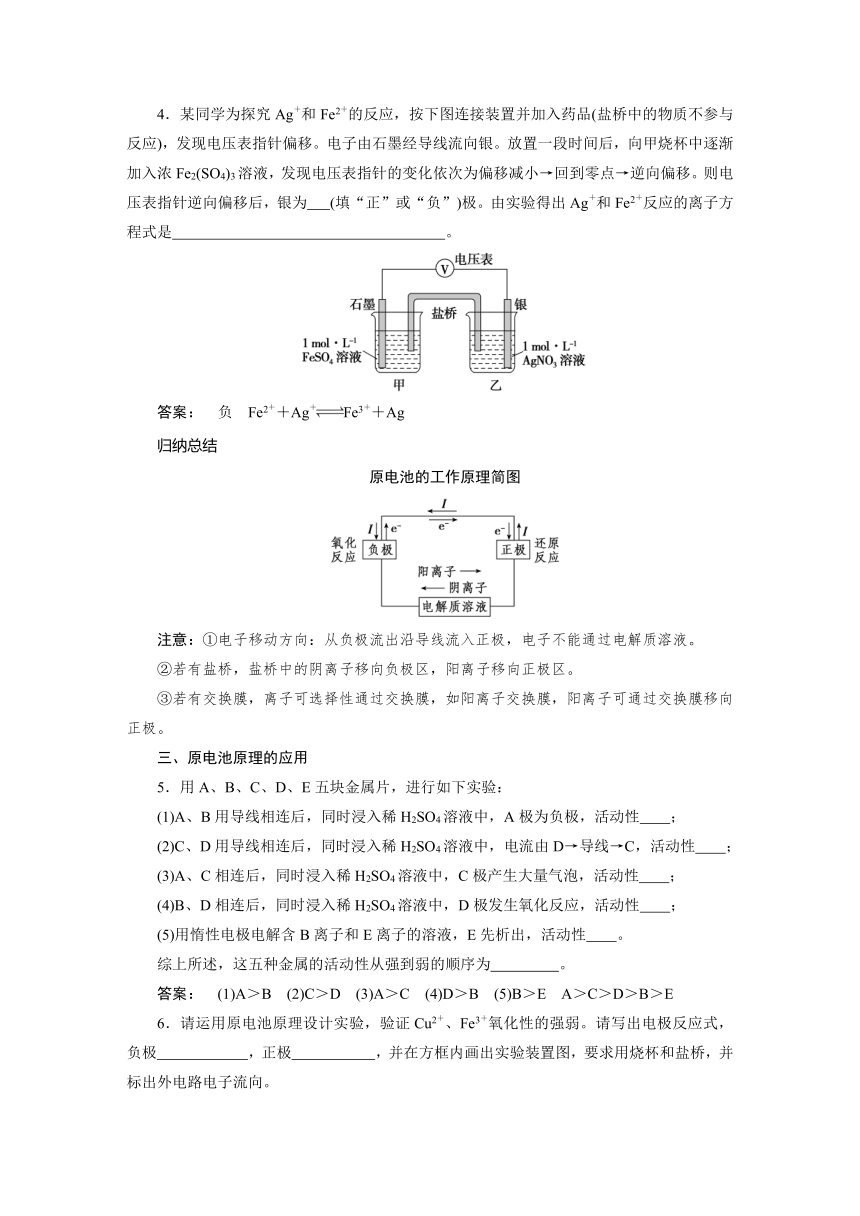

4．某同學為探究Ag＋和Fe2＋的反應，按下圖連接裝置并加入藥品(鹽橋中的物質不參與反應)，發現電壓表指針偏移。電子由石墨經導線流向銀。放置一段時間后，向甲燒杯中逐漸加入濃Fe2(SO4)3溶液，發現電壓表指針的變化依次為偏移減小→回到零點→逆向偏移。則電壓表指針逆向偏移后，銀為 (填“正”或“負”)極。由實驗得出Ag＋和Fe2＋反應的離子方程式是 。
答案：　負　Fe2＋＋Ag＋Fe3＋＋Ag
原電池的工作原理簡圖
注意：①電子移動方向：從負極流出沿導線流入正極，電子不能通過電解質溶液。
②若有鹽橋，鹽橋中的陰離子移向負極區，陽離子移向正極區。
③若有交換膜，離子可選擇性通過交換膜，如陽離子交換膜，陽離子可通過交換膜移向正極。　　
三、原電池原理的應用
5．用A、B、C、D、E五塊金屬片，進行如下實驗：
(1)A、B用導線相連后，同時浸入稀H2SO4溶液中，A極為負極，活動性 ；
(2)C、D用導線相連后，同時浸入稀H2SO4溶液中，電流由D→導線→C，活動性 ；
(3)A、C相連后，同時浸入稀H2SO4溶液中，C極產生大量氣泡，活動性 ；
(4)B、D相連后，同時浸入稀H2SO4溶液中，D極發生氧化反應，活動性 ；
(5)用惰性電極電解含B離子和E離子的溶液，E先析出，活動性 。
綜上所述，這五種金屬的活動性從強到弱的順序?yàn)? 。
答案：　(1)A＞B　(2)C＞D　(3)A＞C　(4)D＞B　(5)B＞E　A＞C＞D＞B＞E

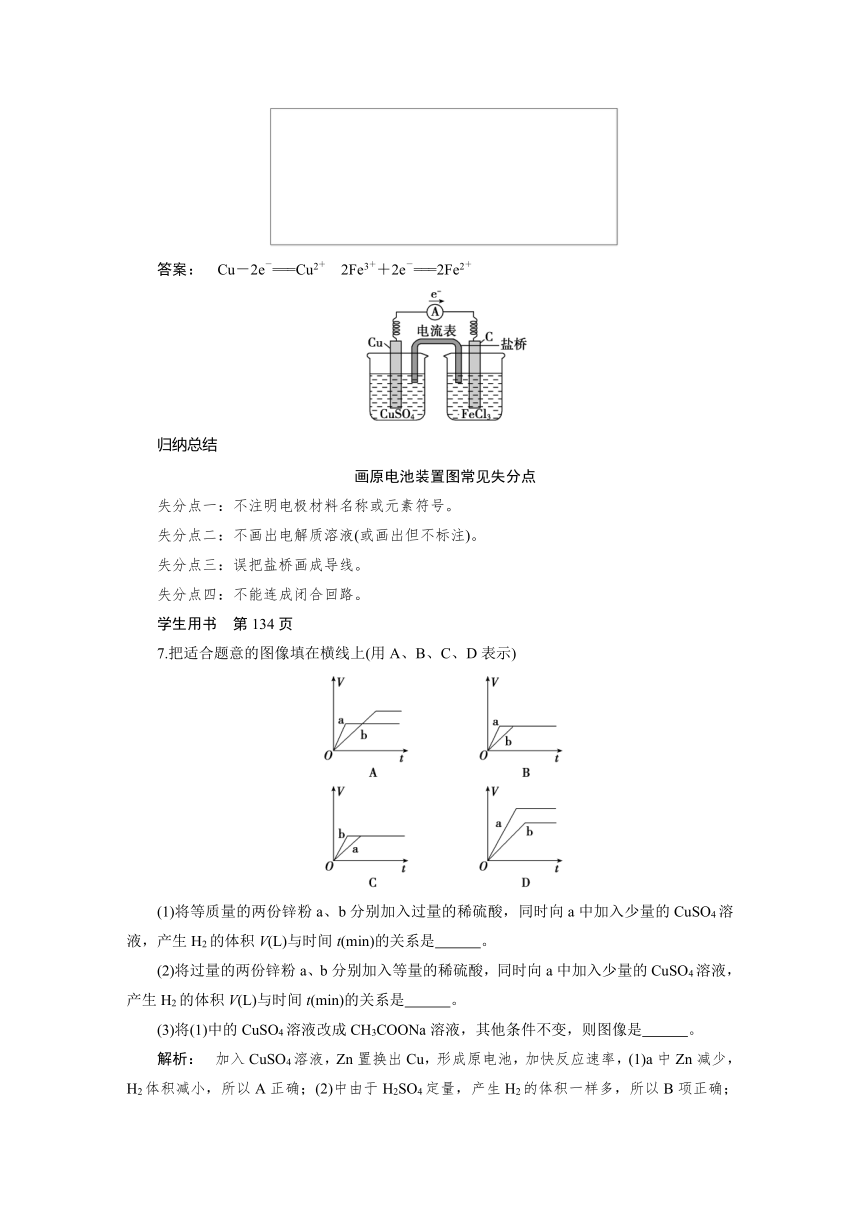

6．請運用原電池原理設計實驗，驗證Cu2＋、Fe3＋氧化性的強弱。請寫出電極反應式，負極 ，正極 ，并在方框內畫出實驗裝置圖，要求用燒杯和鹽橋，并標出外電路電子流向。
答案：　Cu－2e－===Cu2＋　2Fe3＋＋2e－===2Fe2＋
畫原電池裝置圖常見失分點
失分點一：不注明電極材料名稱或元素符號。
失分點二：不畫出電解質溶液(或畫出但不標注)。
失分點三：誤把鹽橋畫成導線。
失分點四：不能連成閉合回路。　　
學生用書?第134頁
7.把適合題意的圖像填在橫線上(用A、B、C、D表示)
(1)將等質量的兩份鋅粉a、b分別加入過量的稀硫酸，同時向a中加入少量的CuSO4溶液，產生H2的體積V(L)與時間t(min)的關系是 。
(2)將過量的兩份鋅粉a、b分別加入等量的稀硫酸，同時向a中加入少量的CuSO4溶液，產生H2的體積V(L)與時間t(min)的關系是 。
(3)將(1)中的CuSO4溶液改成CH3COONa溶液，其他條件不變，則圖像是 。
解析：　加入CuSO4溶液，Zn置換出Cu，形成原電池，加快反應速率，(1)a中Zn減少，H2體積減小，所以A正確；(2)中由于H2SO4定量，產生H2的體積一樣多，所以B項正確；(3)當把CuSO4溶液改成CH3COONa溶液時，由于CH3COO－＋H＋CH3COOH，a中c(H＋)減少，反應速率減小，但產生H2的體積不變，所以C項正確。
答案：　(1)A　(2)B　(3)C
考點二　常見化學電源
一、一次電池——干電池
1．堿性鋅錳干電池
總反應：Zn＋2MnO2＋2H2O===2MnO(OH)＋Zn(OH)2。
負極材料：Zn。
電極反應：Zn＋2OH－－2e－===Zn(OH)2。
正極材料：碳棒。
電極反應：2MnO2＋2H2O＋2e－===2MnO(OH)＋2OH－。
2．紐扣式鋅銀電池
總反應式：Zn＋Ag2O＋H2O===Zn(OH)2＋2Ag。
電解質溶液是KOH溶液。
負極材料：Zn。
電極反應：Zn＋2OH－－2e－===Zn(OH)2。
正極材料：Ag2O。
電極反應：Ag2O＋H2O＋2e－===2Ag＋2OH－。
二、二次電池——可充電電池或蓄電池
　鉛酸蓄電池總反應：Pb(s)＋PbO2(s)＋2H2SO4(aq) 2PbSO4(s)＋2H2O(l)
[微提醒]　可充電電池充電時電極與外接電源的正、負極連接方式：
提示：
三、“高效、環境友好”的燃料電池
氫氧燃料電池是目前最成熟的燃料電池，分為酸性和堿性兩種。
學生用書?第135頁
電池 酸性 堿性或中性
負極反應式 2H2－4e－===4H＋ 2H2－4e－＋4OH－===4H2O
正極反應式 O2＋4e－＋4H＋===2H2O O2＋4e－＋2H2O===4OH－
總反應式 2H2＋O2===2H2O
備注 燃料電池的電極不參與反應，有很強的催化活性，起導電作用
[正誤辨析]　
(1)鉛酸蓄電池放電時，正極與負極質量均增加(　　)
(2)手機、電腦中使用的鋰電池屬于一次電池(　　)
(3)若使反應Fe＋2Fe3＋===3Fe2＋以原電池方式進行，可用鋅鐵作電極材料(　　)
(4)堿性鋅錳干電池是一次電池，其中MnO2是催化劑，可使鋅錳干電池的比能量高、可儲存時間長(　　)
(5)燃料電池工作時燃料在電池中燃燒，然后熱能轉化為電能(　　)
(6)氫氧燃料電池在堿性電解質溶液中負極反應為2H2－4e－===4H＋(　　)
答案：　(1)√　(2)×　(3)×　(4)×　(5)×　(6)×
一、一次電池
1．酸性鋅錳干電池是一種一次性電池，外殼為金屬鋅，中間是碳棒，其周圍是由碳粉、MnO2、ZnCl2和NH4Cl等組成的糊狀填充物。該電池放電過程中產生Mn2O3。
(1)該電池的正極反應式為 ，
電池總反應的離子方程式為 。
(2)維持電流強度為0.5 A，電池工作5分鐘，理論上消耗鋅 g。(已知F＝96 500 C·mol－1)
解析：　(2)電池工作5分鐘，通過的電量Q＝0.5 A×5 min×60 s·min－1＝150 C，則理論上消耗Zn的質量m(Zn)＝×65 g·mol－1≈0.05 g。
答案：　(1)2MnO2＋2e－＋2NH===Mn2O3＋2NH3＋H2O
Zn＋2MnO2＋2NH===Zn2＋＋Mn2O3＋2NH3＋H2O　(2)0.05
二、二次電池
2.鉛蓄電池是典型的可充電電池，它的正、負極是惰性材料，電池總反應式為Pb＋PbO2＋4H＋＋2SO 2PbSO4＋2H2O。
請回答下列問題(不考慮氫、氧的氧化還原)：
(1)放電時：正極的電極反應式是
；
電解液中H2SO4的濃度將變 (填“大”或“小”)；當外電路通過1 mol電子時，理論上負極板的質量增加 g。
(2)在完全放電耗盡PbO2和Pb時，若按如圖連接，電解一段時間后，則在A電極上生成 ，B電極上生成 ，此時鉛蓄電池的正極、負極的極性將 。
解析：　(1)原電池正極上得電子，負極上失電子。根據電池總反應式可得負極反應式為
Pb＋SO－2e－===PbSO4　　質量增加
　 　 　　　2 mol　　　　　　 96 g
　 　　 1 mol　　　　　 　Δm
求得Δm＝48 g。
(2)電解池中與電源正極相連的電極(陽極)上失電子，與電源負極相連的電極(陰極)上得電子。則陽極反應為PbSO4＋2H2O－2e－===PbO2＋4H＋＋SO；陰極反應為PbSO4＋2e－===Pb＋SO。根據圖示，電解一段時間后，原PbO2極變成Pb，原Pb極變成PbO2，即鉛蓄電池的正、負極的極性對換。
答案：　(1)PbO2＋2e－＋4H＋＋SO===PbSO4＋2H2O　小　48　(2)Pb　PbO2　對換
3．一種碳納米管能夠吸附氫氣，可作二次電池(如圖所示)的碳電極。該電池的電解質溶液為6 mol·L－1的KOH溶液。
(1)寫出放電時的正、負極電極反應式： 。
(2)寫出充電時的陰、陽極電極反應式： 。
答案：　(1)負極：H2－2e－＋2OH－===2H2O；
正極：2NiO(OH)＋2H2O＋2e－===2Ni(OH)2＋2OH－
(2)陰極：2H2O＋2e－===H2↑＋2OH－；
陽極：2Ni(OH)2＋2OH－－2e－===2NiO(OH)＋2H2O
三、燃料電池
4．以甲烷燃料電池為例來分析在不同的環境下電極反應式的書寫方法。
(1)酸性條件
總反應式： ；
正極反應式： ；
負極反應式： 。
(2)堿性條件
總反應式： ；
正極反應式： ；
負極反應式： 。
學生用書?第136頁
(3)固體電解質(高溫下能傳導O2－)
總反應式： ；
正極反應式： ；
負極反應式： 。
(4)熔融碳酸鹽(如熔融K2CO3)環境下
總反應式： ；
正極反應式： ；
負極反應式： 。
答案：　(1)CH4＋2O2===CO2＋2H2O
2O2＋8H＋＋8e－===4H2O
CH4－8e－＋2H2O===CO2＋8H＋
(2)CH4＋2O2＋2OH－===CO＋3H2O
2O2＋4H2O＋8e－===8OH－
CH4＋10OH－－8e－===CO＋7H2O
(3)CH4＋2O2===CO2＋2H2O
2O2＋8e－===4O2－
CH4＋4O2－－8e－===CO2＋2H2O
(4)CH4＋2O2===CO2＋2H2O
2O2＋4CO2＋8e－===4CO
CH4＋4CO－8e－===5CO2＋2H2O
解答燃料電池題目的三個關鍵點
1．要注意介質是什么？是電解質溶液還是熔融鹽或氧化物。
2．通入負極的物質為燃料，通入正極的物質為氧氣。
3．通過介質中離子的移動方向，可判斷電池的正負極，同時考慮該離子參與靠近一極的電極反應。　　
近幾年高考中的新型電池種類繁多，“儲氫電池”“高鐵電池”“海洋電池”“燃料電池”“鋰離子電池”等，這些新型電池常以選擇題的形式呈現。解析這類考題，首先要理解常見的化學電源種類及原電池的工作原理，其次會判斷正、負電極或陰、陽極，以及會書寫電極反應式等。
應用1.Li O2電池比能量高，在汽車、航天等領域具有良好的應用前景。近年來科學家研究了一種光照充電Li O2電池(如圖所示)。光照時，光催化電極產生電子(e－)和空穴(h＋)，驅動陰極反應(Li＋＋e－===Li)和陽極反應(Li2O2＋2h＋===2Li＋＋O2)對電池進行充電。下列敘述錯誤的是(　　)
A．充電時，電池的總反應Li2O2===2Li＋O2
B．充電效率與光照產生的電子和空穴量有關
C．放電時，Li＋從正極穿過離子交換膜向負極遷移
D．放電時，正極發生反應O2＋2Li＋＋2e－===Li2O2
C　[充電時光照光催化電極產生電子和空穴，驅動陰極反應(Li＋＋e－===Li)和陽極反應(Li2O2＋2h＋===2Li＋＋O2)，則充電時總反應為L(zhǎng)i2O2===2Li＋O2，結合題圖，充電時金屬Li電極為陰極，光催化電極為陽極；則放電時金屬Li電極為負極，光催化電極為正極；據此作答。A.光照時，光催化電極產生電子和空穴，驅動陰極反應和陽極反應對電池進行充電，結合陰極反應式和陽極反應式，充電時電池的總反應為L(zhǎng)i2O2===2Li＋O2，A正確；B.充電時，光照光催化電極產生電子和空穴，陰極反應與電子有關，陽極反應與空穴有關，故充電效率與光照產生的電子和空穴量有關，B正確；C.放電時，金屬Li電極為負極，光催化電極為正極，Li＋從負極穿過離子交換膜向正極遷移，C錯誤；D.放電時總反應為2Li＋O2===Li2O2，正極反應為O2＋2Li＋＋2e－===Li2O2，D正確。]
應用2.海水電池在海洋能源領域備受關注，一種鋰 海水電池構造示意圖如圖所示。下列說法錯誤的是(　　)
A．海水起電解質溶液作用
B．N極僅發生的電極反應：2H2O＋2e－===2OH－＋H2↑
C．玻璃陶瓷具有傳導離子和防水的功能
D．該鋰 海水電池屬于一次電池
B　[鋰 海水電池的總反應為2Li＋2H2O===2LiOH＋H2↑， M極上Li失去電子發生氧化反應，則M電極為負極，電極反應為L(zhǎng)i－e－===Li＋，N極為正極，電極反應為2H2O＋2e－===2OH－＋H2↑，同時氧氣也可以在N極得電子，電極反應為O2＋4e－＋2H2O===4OH－。A.海水中含有豐富的電解質，如氯化鈉、氯化鎂等，可作為電解質溶液，故A正確；B.由上述分析可知，N為正極，電極反應為2H2O＋2e－===2OH－＋H2↑和反應O2＋4e－＋2H2O===4OH－，故B錯誤；C.Li為活潑金屬，易與水反應，玻璃陶瓷的作用是防止水和Li反應，并能傳導離子，故C正確；D.該電池不可充電，屬于一次電池，故D正確。]
應用3.科學家基于Cl2易溶于CCl4的性質，發展了一種無需離子交換膜的新型氯流電池，可作儲能設備(如圖)。充電時電極a的反應為：
NaTi2(PO4)3＋2Na＋＋2e－===Na3Ti2(PO4)3。下列說法正確的是(　　)
A．充電時電極b是陰極
B．放電時NaCl溶液的pH減小
C．放電時NaCl溶液的濃度增大
D．每生成1 mol Cl2，電極a質量理論上增加23 g
C　[A.由充電時電極a的反應式可知，充電時電極a發生還原反應，所以電極a是陰極，則電極b是陽極，故A錯誤；B.放電時電極反應和充電時相反，則由放電時電極a的反應為Na3Ti2(PO4)3－2e－===NaTi2(PO4)3＋2Na＋可知，NaCl溶液的pH不變，故B錯誤；C.放電時負極反應為Na3Ti2(PO4)3－2e－===NaTi2(PO4)3＋2Na＋，正極反應為Cl2＋2e－===2Cl－，反應后Na＋和Cl－濃度都增大，則放電時NaCl溶液的濃度增大，故C正確；D.充電時陽極反應為2Cl－－2e－===Cl2↑，陰極反應為NaTi2(PO4)3＋2Na＋＋2e－===Na3Ti2(PO4)3，由得失電子守恒可知，每生成1 mol Cl2，電極a質量理論上增加23 g/mol×2 mol＝46 g，故D錯誤。]
學生用書?第137頁
應用4.全釩液流儲能電池是一種新型的綠色環保儲能系統(工作原理如圖，電解液含硫酸)。該電池負載工作時，左罐顏色由黃色變?yōu)樗{(lán)色。
離子種類 VO VO2＋ V3＋ V2＋
顏色 黃色 藍色 綠色 紫色
下列說法錯誤的是(　　)
A．該電池工作原理為VO＋V2＋＋2H＋ VO2＋＋V3＋＋H2O
B．a(chǎn)和b接用電器時，左罐電動勢小于右罐，電解液中的H＋通過離子交換膜向左罐移動
C．電池儲能時，電池負極溶液顏色變?yōu)樽仙?br/>D．電池?zé)o論是負載還是儲能，每轉移1 mol電子，均消耗1 mol氧化劑
B　[該電池負載工作時，左罐顏色由黃色變?yōu)樗{(lán)色，即左罐溶液主要含有VO，放電時，VO得電子生成VO2＋，正極上的反應為VO＋2H＋＋e－===VO2＋＋H2O，負極反應為V2＋－e－===V3＋，所以電池總反應為VO＋V2＋＋2H＋===VO2＋＋V3＋＋H2O，原電池工作時，電解質溶液中的陽離子透過陽離子交換膜移向正極；充電時電解池總反應、陰陽極反應與原電池的總反應、負正極恰好相反；據此解答。A.由以上分析可知，該電池的總反應是VO和V2＋在酸性環境下發生氧化還原反應，總反應為VO＋V2＋＋2H＋VO2＋＋V3＋＋H2O，故A正確；B.a和b接用電器時，為原電池，左罐為正極，右罐為負極，則左罐電動勢大于右罐，電解液中的H＋通過離子交換膜向左罐移動，故B錯誤；C.電池儲能時，充電過程為電解池，負極作陰極發生還原反應，反應式為V3＋＋e－===V2＋，則電池負極溶液顏色變?yōu)樽仙蔆正確；D.該電池的總反應為VO＋V2＋＋2H＋VO2＋＋V3＋＋H2O，電池是負載時為原電池，氧化劑是VO，電極反應為VO＋2H＋＋e－===VO2＋＋H2O，儲能時是電解池，氧化劑是V3＋，電極反應為V3＋＋e－===V2＋，他們轉移電子數都為1，所以電池?zé)o論是負載還是儲能，每轉移1 mol電子，均消耗1 mol氧化劑，故D正確。]
應用5.科學家報道了一種新型可充電Na/Fe二次電池，其工作原理如圖所示，下列有關說法正確的是(　　)
A．充電時，X極為陰極，發生了氧化反應
B．充電時，Y極的電極反應式為CaFeO2.5＋0.5Na2O－e－===CaFeO3＋Na＋
C．充電時，可用乙醇代替有機電解質溶液
D．電極材料中，單位質量金屬放出的電能：Na＞Li
B　[根據原電池工作原理圖可知，負極X上Na發生失電子的氧化反應，負極反應式為Na－e－===Na＋，正極Y上發生得電子的還原反應，正極反應式為CaFeO3＋Na＋＋e－===CaFeO2.5＋0.5Na2O，充電時為電解池，原電池的負極連接電源的負極，陰陽極的電極反應和放電時的負正極反應相反，據此分析解答。A.放電時，X極上Na失電子、發生氧化反應、為負極，則充電時，X極為陰極，發生了還原反應，故A錯誤；B.充電時，Y極作陽極，電極反應式為CaFeO2.5＋0.5Na2O－e－===CaFeO3＋Na＋，故B正確；C.乙醇是非電解質，不能導電，不能作電解質溶液，故C錯誤；D.若Na和Li都失去1 mol電子，則電極材料中消耗Na的質量為23 g、Li的質量為7 g，所以單位質量金屬放出的電能：Li＞Na，故D錯誤。]
應用6.科學家預言，被稱為“黑金”的“新材料之王石墨烯”將“徹底改變21世紀”。我國關于石墨烯的專利總數世界排名第一。如圖是我國研發的某種石墨烯電池有關原理示意圖，左邊裝置工作時的電極反應為L(zhǎng)i1－xC6＋xLi＋＋xe－===LiC6，Li[GS/Si]O2－xe－===Li1－x[GS/Si]O2＋xLi＋。下列說法錯誤的是(　　)
A．a(chǎn)與d電極上發生的反應類型相同
B．左右兩個裝置中的離子交換膜均為陽離子交換膜
C．電池放電時，正極反應為L(zhǎng)i1－x[GS/Si]O2＋xLi＋＋xe－===Li[GS/Si]O2
D．若裝置工作前c與d電極質量相等，則轉移0.1 mol電子后兩個電極質量相差0.7 g
D　[A.由題裝置圖可推出a為陰極，b為陽極，c為負極，d為正極，a與d電極上均發生還原反應，故A正確； B．從裝置圖中可以看出，為保持溶液呈電中性，離子交換膜允許Li＋通過，應該使用陽離子交換膜，故B正確；C.d電極為正極，其電極反應相當于充電時陽極反應的逆過程，根據題干中信息可知，正極(d 電極)反應為：Li1－x[GS/Si]O2＋xLi＋＋xe－===Li[GS/Si]O2，故C正確；D.若裝置工作前c與d電極質量相等，則根據電極反應，轉移0.1 mol電子時，c極減少0.1 mol Li＋，質量減少0.7 g, d極增加0.1 mol Li＋，質量增大0.7 g，兩個電極質量相差1.4 g，故D錯誤。]
應用7.下面是最近研發的Ca LiFePO4可充電電池的工作示意圖，鋰離子導體膜只允許Li＋通過，電池反應為：xCa2＋＋ 2LiFePO4xCa ＋ 2Li1－xFePO4＋2xLi＋ ，下列說法錯誤的是(　　)
A．放電時，負極反應為L(zhǎng)iFePO4－xe－===Li1－xFePO4＋xLi＋
B．充電時，Li1－xFePO4/LiFePO4電極發生Li＋脫嵌，放電時發生Li＋嵌入
C．充電時，當轉移0.2 mol電子時，理論上左室中電解質的質量減輕2.6 g
D．LiPF6 LiAsF6為非水電解質，其與Li2SO4溶液的主要作用都是傳遞離子
A　[由總反應式可知，放電時為原電池反應，Ca化合價升高被氧化為負極，電極反應式為Ca－2e－===Ca2＋，Li1－xFePO4被還原，為原電池正極反應，電極反應式為L(zhǎng)i1－xFePO4＋xLi＋＋xe－===LiFePO4，充電是電能轉化為化學能的過程，陽極反應和原電池正極相反，陰極反應和原電池負極相反，以此解答該題。A.放電時，負極反應為Ca－2e－===Ca2＋，使左室中正電荷數目增多，鋰離子導體膜只允許Li＋通過，使LiPF6 LiAsF6電解質中的Li＋通過鋰離子導體膜移入右室，正極反應為：Li1－xFePO4＋xLi＋＋xe－===LiFePO4，電極發生Li＋嵌入，A錯誤：B.充電時，陽極發生：LiFePO4－xe－=== xLi＋＋Li1－xFePO4，電極發生Li＋脫嵌，陰極發生： Ca2＋＋2e－===Ca，轉移0.2 mol電子時，有0.2 mol Li＋從右室通過鋰離子導體膜移入左室，左室電解質中有0.1 mol Ca2＋得電子生成Ca沉積在鈣電極上，故左室中電解質的質量減輕40×0.1 g －7×0.2 g＝2.6 g，B正確，C正確；D.鈣與水能夠劇烈反應，所以，左室中的LiPF6 LiAsF6電解質一定為非水電解質，Li2SO4溶液為右室中的電解質溶液，它們的主要作用都是傳遞離子，形成電流，構成閉合回路，D正確。]
學生用書?第138頁
應用8.某科研團隊設計了負載有Ru納米顆粒且具有三維多孔結構的石墨烯基電極，負極為Na箔，電解質溶液為添加了乙二胺的有機溶劑，構成了Na SO2電池，其簡單示意圖如圖。下列有關說法中不正確的是(　　)
A．放電時，正極上的電極反應式為2Na＋＋2SO2＋2e－===Na2S2O4
B．充電時，每轉移0.1 mol電子，在陽極可生成標準狀況下的氣體2.24 L
C．組裝電池時，可將乙二胺的有機溶劑電解液改為乙二胺的水溶液
D．該電池使用多孔石墨烯電極有利于氣體、電極和電解液的充分接觸
C　[根據題意，負極為Na箔，放電時負極反應式為Na－e－===Na＋，結合圖示放電時SO2在正極發生得電子的還原反應生成Na2S2O4，正極反應式為2SO2＋2e－＋2Na＋===Na2S2O4，放電時電池總反應為2Na＋2SO2===Na2S2O4，據此分析作答。A.根據圖示，放電時SO2在正極發生得電子的還原反應生成Na2S2O4，正極上的反應式為2SO2＋2e－＋2Na＋===Na2S2O4，A正確；B.根據圖示，充電時陽極的電極反應式為Na2S2O4－2e－===2Na＋＋2SO2，每轉移0.1 mol電子，陽極生成0.1 mol SO2氣體，在標準狀況下的體積為0.1 mol×22.4 L/mol＝2.24 L，B正確；C.該電池的負極為Na箔，由于Na能與水發生反應：2Na＋2H2O===2NaOH＋H2↑，故組裝電池時不能將乙二胺的有機溶劑電解液改為乙二胺的水溶液，C錯誤；D.多孔石墨烯電極具有較大的表面積，故使用多孔石墨烯電極有利于氣體、電極和電解液的充分接觸，D正確。]
應用9.水系鈉離子電池有成本低、壽命長、環保等諸多優勢，未來有望代替鋰離子電池和鉛酸電池。一種水系鈉離子電池放電和充電的工作原理示意圖如圖所示。下列說法錯誤的是(　　)
A．放電時，電極N上的電勢高于電極M上的電勢
B．放電時，若導線中流過2 mol e－，理論上有2 mol Na＋移入M電極區
C．充電時，光可以促進電子轉移
D．充電時，陽極的電極反應式為3I－－2e－===I
B　[由圖中信息知，放電時，電極N為正極，I得電子變成I－，反應式為：I＋2e－===3I－；電極M為負極，S2－失去電子變?yōu)镾，電極反應式為：4S2－－6e－===S；Na＋從M極向N極移動；充電時陽極的反應為：3I－－2e－===I；陰極反應為：S＋6e－===4S2－；光照可促進電子的轉移，據此分析。A.由上述分析可知，放電時，電極N為正極，電極M為負極，電極N上的電勢高于電極M上的電勢，A正確；B.由分析可知，放電時，Na＋由M電極區移入N電極區，B錯誤；C.充電時，光可以促進I－在TiO2光電極上轉移電子，C正確；D.充電時，陽極上I－失電子轉化為I，電極反應式為3I－－2e－===I，D正確。]
應用10.鉀元素資源豐富、價格低廉并且具有與鋰相近的氧化還原電勢，因此鉀離子電池(PIBs)具有很大的應用潛力。某教授課題組利用靜電紡絲技術，制備了一種VN納米粒子組裝的中空微球/N摻雜碳納米纖維(VN NPs/N CNFs)復合材料。基于此，設計了以VN NPs/N CNFs和普魯士藍鉀納米粒子的鉀離子電池(PIBs)，充電時在VN NPs/N CNFs復合材料的Cu電極發生的電極反應為V＋K3N－3e－―→VN＋3K＋，下列有關說法中錯誤的是(　　)
A．放電時，在Cu電極區發生的是還原反應
B．該電池的溶劑為有機溶劑
C．放電時，電解質溶液中的K＋向Al電極區移動
D．VN納米粒子組裝的中空微球縮短了K＋的傳輸路徑，減輕了體積膨脹
C　[A.放電時銅電極為正極，發生還原反應，A正確；B.該電池有金屬鉀參與反應，不能為水溶液，應該為有機溶劑，B正確；C.放電時，Al電極為負極，K＋向正極移動，C錯誤；D.K＋可以在VN納米粒子組裝的中空微球中傳輸，縮短了傳輸路徑，減輕了體積膨脹，提高了傳輸效率，D正確。]
應用11.風力發電輸出功率的波動性導致其直接并網會對電網帶來不良影響，需要連接儲能電池裝置，通過儲能電池對電能的存儲、匯集，再集中供電來提高并網性能，如圖是水系鋁離子儲能電池工作機理，下列有關其說法不正確的是(　　)
A．單位質量的鋁放出的電量高，并且價格低廉，儲量豐富
B．鋁儲能電池是二次電池
C．放電時，Al3＋從正極材料的空隙中脫出進入電解液，再以單質鋁的形式沉積負極材料表面
D．該電池中金屬鋁電極易形成致密的氧化鋁鈍化膜，阻斷鋁離子的傳輸從而降低電池效能
D　[A.鋁在地殼中的含量豐富，且單位質量的鋁放出的電量高，可以用于制造水系鋁離子儲能電池，故A正確；B.根據題意，儲能電池通過對電能的存儲、匯集，再集中供電，說明鋁儲能電池是二次電池，故B正確；C.放電時，鋁失去電子變成Al3＋，鋁為負極，石墨為正極，Al3＋從正極材料的空隙中脫出進入電解液，再以單質鋁的形式沉積負極材料表面，故C正確；D.該電池中沒有氧氣產生，金屬鋁電極表面不會形成致密的氧化鋁鈍化膜，故D錯誤。]
學生用書?第139頁
真題演練　明確考向
1．(2021·山東，10)以KOH溶液為離子導體，分別組成CH3OH O2、N2H4 O2、(CH3)2NNH2 O2清潔燃料電池，下列說法正確的是(　　)
A．放電過程中，K＋均向負極移動
B．放電過程中，KOH物質的量均減小
C．消耗等質量燃料，(CH3)2NNH2 O2燃料電池的理論放電量最大
D．消耗1 mol O2時，理論上N2H4 O2燃料電池氣體產物的體積在標準狀況下為11.2 L
C　[放電過程為原電池工作原理，所以鉀離子均向正極移動，A錯誤；堿性環境下，N2H4 O2清潔燃料電池總反應為N2H4＋O2===N2＋2H2O，其總反應中未消耗KOH，所以KOH的物質的量不變，其他兩種燃料電池根據總反應可知，KOH的物質的量均減小，B錯誤；理論放電量與燃料的物質的量和轉移電子數有關，設消耗燃料的質量均為m g，則甲醇、N2H4和(CH3)2NNH2放電量(物質的量表達式)分別是×6、×4、×16，通過比較可知(CH3)2NNH2理論放電量最大，C正確；根據轉移電子數守恒和總反應式可知，消耗1 mol O2生成的氮?dú)獾奈镔|(zhì)的量為1 mol ，在標準狀況下為22.4 L，D錯誤。]
2．(2020·山東，10)微生物脫鹽電池是一種高效、經濟的能源裝置，利用微生物處理有機廢水獲得電能，同時可實現海水淡化。現以NaCl溶液模擬海水，采用惰性電極，用下圖處理有機廢水(含CH3COO－的溶液為例)。下列說法錯誤的是(　　)
A．負極反應為CH3COO－＋2H2O－8e－===2CO2↑＋7H＋
B．隔膜1為陽離子交換膜，隔膜2為陰離子交換膜
C．當電路中轉移1 mol電子時，模擬海水理論上除鹽58.5 g
D．電池工作一段時間后，正、負極產生氣體的物質的量之比為2∶1
B　[由裝置示意圖可知，負極區CH3COO－發生氧化反應生成CO2和H＋，A項正確；隔膜1為陰離子交換膜，隔膜2為陽離子交換膜，才能使模擬海水中的氯離子移向負極，鈉離子移向正極，達到海水淡化的目的，B項錯誤；電路中有1 mol電子通過，則電解質溶液中有1 mol鈉離子移向正極，1 mol氯離子移向負極，C項正確；負極產生CO2：CH3COO－＋2H2O－8e－===2CO2↑＋7H＋，正極產生H2：2H＋＋2e－===H2↑，根據電荷守恒，正、負極產生氣體的物質的量之比為2∶1，D項正確。]
3．(2021·浙江6月選考，22)某全固態薄膜鋰離子電池截面結構如圖所示，電極A為非晶硅薄膜，充電時Li＋得電子成為L(zhǎng)i嵌入該薄膜材料中；電極B為L(zhǎng)iCoO2薄膜；集流體起導電作用。下列說法不正確的是(　　)
A．充電時，集流體A與外接電源的負極相連
B．放電時，外電路通過a mol 電子時，LiPON薄膜電解質損失a mol Li＋
C．放電時，電極B為正極，反應可表示為L(zhǎng)i1－xCoO2＋xLi＋＋xe－===LiCoO2
D．電池總反應可表示為L(zhǎng)ixSi＋Li1－xCoO2Si＋LiCoO2
B　[結合充電時Li＋得電子成為L(zhǎng)i嵌入電極A的薄膜材料中知，充電時電極A為陰極，故充電時集流體A應與外接電源的負極相連，A說法正確；放電時，外電路通過a mol電子時，內電路中有a mol Li＋通過LiPON薄膜電解質從負極遷移到正極，但是LiPON薄膜電解質沒有損失Li＋，B說法不正確；放電時，電極B為正極，發生還原反應，反應可表示為L(zhǎng)i1－xCoO2＋xLi＋＋xe－===LiCoO2，C說法正確；電池放電時，嵌入在非晶硅薄膜中的鋰失去電子轉化為L(zhǎng)i＋，正極上Li1－xCoO2得到電子和Li＋轉化為L(zhǎng)iCoO2，故電池總反應可表示為L(zhǎng)ixSi＋Li1－xCoO2Si＋LiCoO2，D說法正確。]
4．(2021·廣東，9)火星大氣中含有大量CO2，一種有CO2參加反應的新型全固態電池有望為火星探測器供電。該電池以金屬鈉為負極，碳納米管為正極，放電時，下列說法正確的是(　　)
A．負極上發生還原反應
B．CO2在正極上得電子
C．陽離子由正極移向負極
D．將電能轉化為化學能
B　[根據題干信息可知，放電時總反應為4Na＋3CO2===2Na2CO3＋C。放電時負極上Na發生氧化反應失去電子生成Na＋，故A錯誤；放電時正極上CO2得到電子生成C，故B正確；放電時陽離子移向正極，故C錯誤；放電時裝置為原電池，將化學能轉化為電能，故D錯誤。]
5．(2021·河北，9)K O2電池結構如圖，a和b為兩個電極，其中之一為單質鉀片。關于該電池，下列說法錯誤的是(　　)
A．隔膜允許K＋通過，不允許O2通過
B．放電時，電流由b電極沿導線流向a電極；充電時，b電極為陽極
C．產生1 Ah電量時，生成KO2的質量與消耗O2的質量比值約為2.22
D．用此電池為鉛酸蓄電池充電，消耗3.9 g鉀時，鉛酸蓄電池消耗0.9 g水
D　[金屬性強的鉀易與氧氣反應，為防止鉀與氧氣反應，電池所選擇隔膜應允許K＋通過，不允許O2通過，故A正確；放電時，a為負極，b為正極，電流由b電極沿導線流向a電極，充電時，b電極應與直流電源的正極相連，作電解池的陽極，故B正確；生成1 mol超氧化鉀時，消耗1 mol氧氣，兩者的質量比為(1 mol×71 g·mol－1)∶(1 mol×32 g·mol－1)≈2.22∶1，故C正確；鉛酸蓄電池充電時的總反應為2PbSO4＋2H2O===PbO2＋Pb＋2H2SO4，反應消耗2 mol水，轉移2 mol電子，由得失電子守恒可知，消耗3.9 g鉀時，鉛酸蓄電池消耗水的質量為×18 g·mol－1＝1.8 g，故D錯誤。]
課時精練(二十八)　原電池　化學電源
(本欄目?jī)?nèi)容，在學生用書中以獨立形式分冊裝訂！)
1．新型化學電池Zn K2FeO4、能量密度大、體積小、重量輕、壽命長、無污染。下列關于其放電時的說法錯誤的是(　　)
A．負極發生失電子的氧化反應
B．將化學能轉化為電能
C．K2FeO4在正極得電子
D．陽離子向負極移動
D　[A.原電池放電時，負極發生失電子的氧化反應，A正確；B.原電池放電過程是將化學能轉化為電能，B正確；C.新型化學電池Zn K2FeO4中，Zn作負極，K2FeO4在正極得電子，C正確；D.原電池放電時，電解質中的陽離子向正極移動，D錯誤。]
2．M、N、P、E四種金屬，已知：①M(fèi)＋N2＋===N＋M2＋；②M、P用導線連接放入硫酸氫鈉溶液中，M表面有大量氣泡逸出；③N、E用導線連接放入E的硫酸鹽溶液中，電極反應為E2＋＋2e－===E，N－2e－===N2＋。則這四種金屬的還原性由強到弱的順序是(　　)
A．P＞M＞N＞E B．E＞N＞M＞P
C．P＞N＞M＞E D．E＞P＞M＞N
A　[由①知，金屬活動性：M＞N；M、P用導線連接放入硫酸氫鈉溶液中，M表面有大量氣泡逸出，說明M作原電池的正極，故金屬活動性：P＞M；N、E構成的原電池中，N作負極，故金屬活動性：N＞E；綜合上述分析可知，金屬活動性：P＞M＞N＞E，A正確。]
3．市售一種可充電電池，由LaLi5H6、NiO(OH)、KOH溶液組成。
LaNi5H6＋6NiO(OH) LaNi5＋6Ni(OH)2有關該電池的敘述正確的是(　　)
A．放電時，負極反應為L(zhǎng)aNi5H6＋6OH－－6e－===LaNi5＋6H2O
B．放電時，負極材料是Ni(OH)2
C．充電時，陰極反應為Ni(OH)2＋OH－－e－===NiO(OH)＋H2O
D．充電時，電池負極接充電器電源的正極
A　[放電時為原電池，負極發生氧化反應，LaNi5H6＋6OH－－6e－===LaNi5＋6H2O，A正確；放電時，負極材料是LaNi5H6，B錯誤；充電時為電解池，陰極發生還原反應，LaNi5＋6H2O＋6e－===LaNi5H6＋6OH－，C錯誤；充電時電解池的陰極應與電源的負極相連，即電池負極接充電器電源的負極，D錯誤。]
4．幾位同學用相同大小的銅片和鋅片為電極研究水果電池，得到的實驗數據如下表所示，下列說法不正確的是(　　)
實驗編號 水果種類 電極間距離/cm 電流大小/μA
① 西紅杮 1 98.7
② 西紅杮 2 72.5
③ 蘋果 2 7.2
A．該實驗的目的是探究水果種類和電極間距離對水果電池電流大小的影響
B．能表明水果種類對電流大小有影響的實驗編號是②和③
C．上述裝置中，鋅片作負極，電極反應為：Zn＋2e－===Zn2＋
D．其他條件相同時，改變電極插入水果的深度可能影響水果電池電流大小
C　[A項，實驗①和②都是西紅杮，電極間距離不同，電流大小不同，實驗②和③電極間距離相同，水果種類不同，電流大小也不同，所以該實驗的目的是探究水果種類和電極間距離對水果電池電流大小的影響，正確；B項，實驗②和③電極間距離相同，水果種類不同，電流大小不同，表明水果種類對電流大小有影響，正確；C項，鋅比銅活潑，鋅作負極，電極反應為Zn－2e－===Zn2＋，錯誤；D項，其他條件相同時，改變電極插入水果的深度，改變了電極和電解質溶液的接觸面積，可能影響水果電池電流的大小，正確。]
5．根據下圖判斷，下列說法正確的是(　　)
A．裝置Ⅰ和裝置Ⅱ中負極反應均是Fe－2e－===Fe2＋
B．裝置Ⅰ和裝置Ⅱ中正極反應均是O2＋2H2O＋4e－===4OH－
C．裝置Ⅰ和裝置Ⅱ中鹽橋中的陽離子均向右側燒杯移動
D．放電過程中，裝置Ⅰ左側燒杯和裝置Ⅱ右側燒杯中溶液的pH均增大
D　[裝置Ⅰ中的負極為Zn，A項錯誤；裝置Ⅱ中的正極反應為2H＋＋2e－===H2↑，B項錯誤；陽離子向正極移動，裝置Ⅰ中陽離子向左側燒杯移動，C項錯誤。]
6．如圖中四種電池裝置是依據原電池原理設計的，下列有關敘述錯誤的是(　　)
A．①中鋅電極發生氧化反應
B．②中電子由a電極經導線流向b電極
C．③中外電路中電流由A電極流向B電極
D．④中LixC6做負極
C　[在原電池中陰離子移向負極，所以③中A電極為負極，則外電路中電流應由B電極流向A電極。]
7．如圖是某同學設計的原電池裝置，下列敘述中正確的是(　　)
A．電極Ⅰ上發生還原反應，作原電池的負極
B．電極Ⅱ的電極反應式為Cu2＋＋2e－===Cu
C．該原電池的總反應為2Fe3＋＋Cu===Cu2＋＋2Fe2＋
D．鹽橋中裝有含氯化鉀的瓊脂，其作用是傳遞電子
C　[電極Ⅰ上發生還原反應，作原電池的正極，電極反應式為2Fe3＋＋2e－===2Fe2＋，故A不正確；電極Ⅱ?yàn)樵姵氐呢?fù)極，發生氧化反應，電極反應式為Cu－2e－===Cu2＋，故B不正確；該原電池的總反應為2Fe3＋＋Cu===Cu2＋＋2Fe2＋，故C正確；鹽橋中裝有含氯化鉀的瓊脂，其作用是傳遞離子，使溶液保持電中性，故D不正確。]
8．乙醇燃料電池中采用磺酸類質子溶劑，在200 ℃左右時供電，電池總反應式為C2H5OH＋3O2===2CO2＋3H2O，電池示意圖如圖所示，下列說法中正確的是(　　)
A．電池工作時，質子向電池的負極遷移
B．電池工作時，電流由b極沿導線流向a極
C．a(chǎn)極上發生的電極反應是C2H5OH＋3H2O＋12e－===2CO2↑＋12H＋
D．b極上發生的電極反應是2H2O＋O2＋4e－===4OH－
B　[通入乙醇的一極(a極)為負極，發生氧化反應；通入氧氣的一極(b極)為正極，發生還原反應。電池工作時，陽離子(質子)向電池的正極遷移，A項不正確；電流方向與電子流向相反，電流由b極沿導線流向a極，B項正確；a極上乙醇應該失電子被氧化，C項不正確；因?yàn)殡姵刂惺褂玫氖腔撬犷愘|(zhì)子溶劑，所以電極反應式中不能出現OH－，D項不正確。]
9．沉積物微生物燃料電池可處理含硫廢水，其工作原理如圖。下列說法中錯誤的是(　　)
A．碳棒b極電勢比碳棒a極電勢高
B．光照強度對電池的輸出功率無影響
C．碳棒b電極反應式為O2＋4e－＋4H＋===2H2O
D．酸性增強不利于菌落存活，工作一段時間后，電池效率降低
B　[根據氫離子的流向可知碳棒b為正極，光合菌產生的O2得電子結合H＋得到H2O，碳棒a為負極，F(xiàn)eSx在硫氧化菌的作用下被氧化為S，S在硫氧化菌的作用下被氧化為硫酸根離子。由以上分析可知b極為正極，a極為負極，正極的電勢高于負極，A正確；光照強度增強，光合作用越強，產生的氧氣越多，電池的輸出功率越大，即光照強度對電池的輸出功率有影響，B錯誤；b為正極，光合菌產生的O2得電子結合H＋得到H2O，電極反應式為O2＋4e－＋4H＋===2H2O，C正確；酸性增強不利于菌落存活，負極失電子發生的氧化反應會減慢，故工作一段時間后，電池效率降低，D正確。]
10．一種新型鎂硫電池的工作原理如圖所示。下列說法正確的是(　　)
A．使用堿性電解質水溶液
B．放電時，正極反應包括3Mg2＋＋MgS8－6e－===4MgS2
C．使用的隔膜是陽離子交換膜
D．充電時，電子從Mg電極流出
C　[Mg為活潑金屬，所以放電時Mg被氧化，Mg電極為負極，聚合物電極為正極。堿性電解質水溶液中負極生成的Mg2＋會生成Mg(OH)2沉淀，降低電池效率，A錯誤；放電時為原電池，原電池正極發生得電子的還原反應，則正極反應包括3Mg2＋＋MgS8＋6e－===4MgS2，B錯誤；據題圖可知Mg2＋要通過隔膜移向正極參與電極反應，所以使用的隔膜是陽離子交換膜，C正確；放電時Mg電極發生氧化反應，充電時Mg電極得電子發生還原反應，即電子流入Mg電極，D錯誤。]
11．我國科學家開發出了Zn NO電池系統，該電池同時具有合成氨和對外供電的功能，其工作原理如圖所示，下列說法中錯誤的是(　　)
A．電極電勢：Zn/ZnO電極＜MoS2電極
B．Zn/ZnO電極的反應式為Zn＋2OH－－2e－===ZnO＋H2O
C．電池工作一段時間后，正極區溶液的pH減小
D．電子流向：Zn/ZnO電極→負載→MoS2電極
C　[A項，Zn/ZnO電極為負極，MoS2電極為正極，正極電勢高于負極電勢，A正確；B項，Zn/ZnO電極的反應式為Zn＋2OH－－2e－===ZnO＋H2O，B正確；C項，MoS2電極區NO＋5e－＋5H＋===NH3＋H2O消耗的H＋源于雙極膜解離出的H＋，且產生的NH3會部分溶解，所以正極區溶液的pH不會降低，C錯誤；D項，電子流向：負極→負載→正極，D正確。]
12．某興趣小組為了探究鋁電極在電池中的作用，設計并進行了以下系列實驗，結果記錄如下：
編號 電極材料 電解質溶液 電流計指針偏移方向
1 Mg、Al 稀鹽酸 偏向Al
2 Al、Cu 稀鹽酸 偏向Cu
3 Al、C(石墨) 稀鹽酸 偏向石墨
4 Mg、Al NaOH溶液 偏向Mg
5 Al、Cu 濃硝酸 偏向Al
注：①實驗均為常溫下完成；②電流計指針偏轉方向?yàn)檎龢O方向。試根據表中實驗現象完成下列問題：
(1)實驗1、2中Al所作的電極(指正極或負極) (填“相同”或“不同”)。
(2)對實驗3完成下列填空：
①Al為 極，電極反應式為 。
②石墨為 極，電極反應式為 。
③電池總反應式為 。
(3)實驗4中Al作 極，理由是 。
(4)解釋實驗5中電流計偏向Al的原因 。
(5)根據實驗結果總結出影響鋁在電池中作正極或負極的因素有 。
解析：　根據金屬活潑性與電解質溶液反應，若兩種金屬都反應，則活潑性強的為負極，若兩種金屬中只有一種金屬與電解質溶液反應，則反應的金屬為負極。
答案：　(1)不同　(2)①負　Al－3e－===Al3＋　②正　2H＋＋2e－===H2↑　③2Al＋6HCl===2AlCl3＋3H2↑　(3)負　Mg和NaOH溶液不反應，Al和NaOH溶液反應，因此Al為負極　(4)Al與濃硝酸發生鈍化　(5)金屬活潑性和電解質溶液
13．應用電化學原理，回答下列問題。
(1)上述三個裝置中，負極反應物化學性質上的共同特點是 。
(2)甲中電流計指針偏轉時，鹽橋(裝有含KCl飽和溶液的瓊脂)中離子移動的方向是 。
(3)乙中正極反應式為 ；
若將H2換成CH4，則負極反應式為 。
(4)丙中鉛蓄電池放電一段時間后，進行充電時，要將外接電源的負極與鉛蓄電池 極相連接。
(5)應用原電池反應可以探究氧化還原反應進行的方向和程度。現連接如圖丁裝置并加入藥品(鹽橋中的物質不參與反應)，進行實驗：
丁
ⅰ.K閉合時，電流計指針偏轉。放置一段時間后，電流計指針偏轉減小。
ⅱ.隨后向U形管左側逐漸加入濃Fe2(SO4)3溶液，發現電流計指針的變化依次為偏轉減小→回到零點→逆向偏轉。
①實驗ⅰ中銀作 極。
②綜合實驗ⅰ、ⅱ的現象，得出Ag＋和Fe2＋反應的離子方程式是 。
解析：　(1)負極反應物中有元素化合價升高，發生氧化反應，相應物質本身具有還原性，即負極反應物化學性質上的共同特點是易失電子被氧化，具有還原性。(2)原電池中陽離子向正極移動，陰離子向負極移動，則鹽橋中的鉀離子會移向硫酸銅溶液，氯離子移向硫酸鋅溶液。(3)乙中裝置為堿性氫氧燃料電池，正極上氧氣得電子發生還原反應生成氫氧根離子，電極反應式為O2＋4e－＋2H2O===4OH－；若將H2換成CH4，則負極反應式為CH4－8e－＋10OH－===CO＋7H2O。(4)丙中鉛蓄電池放電一段時間后，進行充電時，要將負極中的硫酸鉛變成單質鉛，發生還原反應，所以應作電解池的陰極，則與電源的負極相連。(5)①亞鐵離子失電子發生氧化反應，所以石墨電極作負極，銀作正極；②綜合實驗ⅰ、ⅱ的現象，可知Ag＋和Fe2＋的反應可逆，故得出Ag＋和Fe2＋反應的離子方程式：Fe2＋＋Ag＋Fe3＋＋Ag。
答案：　(1)易失電子被氧化，具有還原性　(2)鉀離子移向硫酸銅溶液，氯離子移向硫酸鋅溶液　(3)O2＋4e－＋2H2O===4OH－　CH4－8e－＋10OH－===CO＋7H2O
(4)負　(5)①正　②Fe2＋＋Ag＋Fe3＋＋Ag
14．(1)NO2、O2和熔融NaNO3可制作燃料電池，其原理見圖1，石墨Ⅰ為電池的 極；該電池在使用過程中石墨Ⅰ電極上生成氧化物Y，其電極反應式為 。
(2)化學家正在研究尿素動力燃料電池。用這種電池直接去除城市廢水中的尿素，既能產生凈化的水，又能發電，尿素燃料電池結構如圖2所示：
回答下列問題：
電池中的負極為 (填“甲”或“乙”)，甲的電極反應式為 ，
電池工作時，理論上每?jī)艋? mol尿素，消耗O2的體積(標準狀況下)約為 L。
解析：　(1)該燃料電池中，正極上通入O2，石墨Ⅱ?yàn)檎龢O，電極反應式為O2＋2N2O5＋4e－===4NO，負極上通入NO2，石墨Ⅰ為負極，電極反應式為NO2＋NO－e－===N2O5。(2)根據圖示可知，甲電極上CO(NH2)2反應生成二氧化碳和氮?dú)猓琋元素化合價升高，失電子，為電源的負極，電解質溶液為酸性，則其電極反應式為CO(NH2)2＋H2O－6e－===CO2↑＋N2↑＋6H＋，該反應的總方程式為2CO(NH2)2＋3O2===2CO2＋2N2＋4H2O，根據關系式2CO(NH2)2～3O2可知，電池工作時，理論上每?jī)艋? mol尿素，消耗O2的體積為1.5 mol×22.4 L·mol－1＝33.6 L。
答案：　(1)負　NO2＋NO－e－===N2O5
(2)甲　CO(NH2)2＋H2O－6e－===CO2↑＋N2↑＋6H＋　33.6
學生用書?第140頁

展開更多......

收起↑
