(共22張PPT)
IA= IB = IC
串、并聯電路中的電流有什么規律？
IA=IB + IC
L2
A
B
C
L1
L2
A
B
C
L1
第2課時 串、并聯電路中電壓的規律
初步學會使用電壓表測電路中的電壓。
了解串聯電路和并聯電路中各部分電壓的關系。
串聯電路電壓有什么關系？
L1
L2
提出問題
猜想與假設
電源電壓等于各部分電壓之和
探究串聯電路中電壓的規律

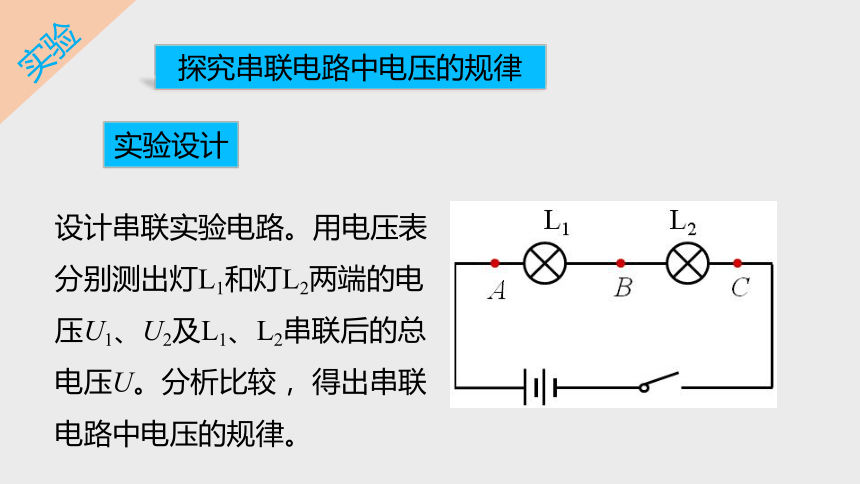

實驗設計
設計串聯實驗電路。用電壓表分別測出燈L1和燈L2兩端的電壓U1、U2及L1、L2串聯后的總電壓U。分析比較 ，得出串聯電路中電壓的規律。
探究串聯電路中電壓的規律
②測燈L2兩端的電壓
①測燈L1兩端的電壓
L1
L2
L1
L2
進行實驗
探究串聯電路中電壓的規律
③測量串聯電路兩端電壓
L1
L2
④ 改變兩個小燈泡的規格重做上述實驗
探究串聯電路中電壓的規律
進行實驗
實驗數據
實驗次數 L1 兩端的電壓 U1/ V L2 兩端的電壓 U2/ V 兩燈串聯部分的總電壓 U / V
1
2
3
探究串聯電路中電壓的規律
1.5
1.5
3.0
3.0
3.0
1.8
2.0
1.2
1.0
實驗結論
串聯電路總電壓等于各部分兩端電壓之和。
U=U1+U2
探究串聯電路中電壓的規律
并聯電路電壓有什么關系？
各并聯部分兩端電壓等于電源電壓
L2
L1
探究并聯電路中電壓的規律
提出問題
猜想與假設
探究并聯電路中電壓的規律
設計并聯實驗電路。用電壓表分別測出燈L1和燈L2兩端的電壓U1、U2及電源兩端的電壓U。分析比較 ，得出并聯電路中電壓的規律。
實驗設計
②測燈L2兩端的電壓
①測燈L1兩端的電壓
L2
L1
L2
L1
探究并聯電路中電壓的規律
進行實驗
③測量電源兩端電壓
④ 改變兩個小燈泡的規格和電源電壓重做上述實驗
L2
L1
探究并聯電路中電壓的規律
進行實驗
探究并聯電路中電壓的規律
實驗數據
實驗次數 L1 兩端的電壓 U1/ V L2 兩端的電壓 U2/ V 電源兩端電壓 U / V
1
2
3
3.0
3.0
3.0
3.0
3.0
3.0
4.5
4.5
4.5
并聯電路總電壓等于各支路兩端電壓。
U = U1 = U2
探究并聯電路中電壓的規律
實驗結論
U2
U1
U
評估、交流與合作
為確保實驗結論的準確性和普遍性，實驗中要做到：
①多進行幾次實驗
②每次實驗選用不同規格的小燈泡或其他用電器
③改用不同電壓的電源
為使實驗更有效，你還有哪些建議？
串聯電路 并聯電路
電壓規律 總電壓等于各部分兩端電壓之和 總電壓等于各支路兩端電壓
表達式 U=U1+U2 U = U1 = U2
2.一種節日小彩燈是由多個小燈泡串聯而成的，若每個彩燈上標注的正常工作電壓是12V，則應將____個彩燈_____（填“串”或“并”）聯接在家庭電路兩端。
1.若將20只相同的小燈泡串聯接在220 V的電路中，每只小燈泡兩端電壓為_(kāi)____ V；若將20只相同的小燈泡并聯接在110 V的電路中，每只小燈泡兩端的電壓為_(kāi)____ V。
19
串
11
110
3.如圖甲所示，測電源電壓的是____表，閉合開關，V1、V2的示數如圖乙所示，由此可知，燈L1兩端電壓是____V，燈L2兩端電壓是____V。
V1
2.5
1.5
4.電源電壓保持不變。當S2閉合時，電壓表的示數(　　)
A.變大 B.不變 C.變小 D.無法確定
B
5.如圖，在探究串聯電路中電壓的規律時，小華同學用電壓表測出ab、bc、ac兩端的電壓分別為Uab＝2 V，Ubc＝2 V，Uac＝4 V，在表格中記錄數據后，下一步應該做的是(　　)
C
A.整理器材，結束實驗
B.分析數據，得出結論
C.換用不同規格的小燈泡，再測出幾組電壓值
D.換用電壓表的另一量程，再測出一組電壓值
