第4章
電路探秘
第5節 電壓的測量
第1課時 電壓的測量
一、電壓
抽水機
水壓
水流
保持
形成
電源
電壓
電流
保持
形成
電壓是形成電流的原因
1

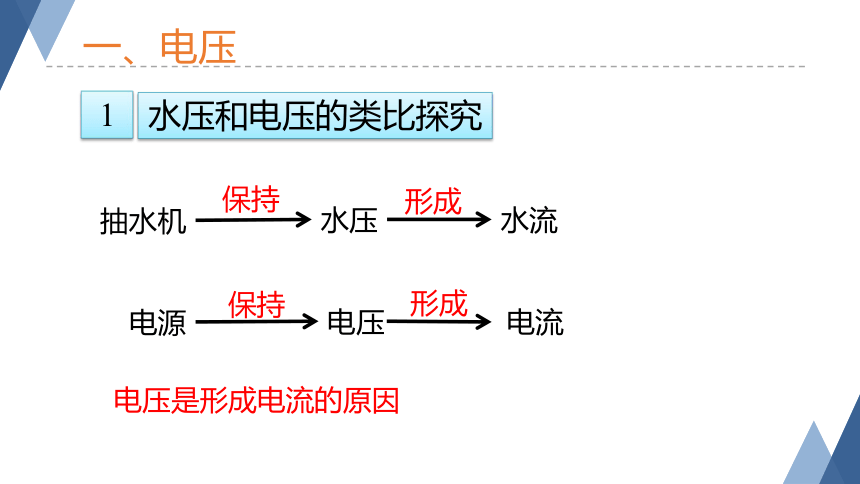

水壓和電壓的類比探究
2

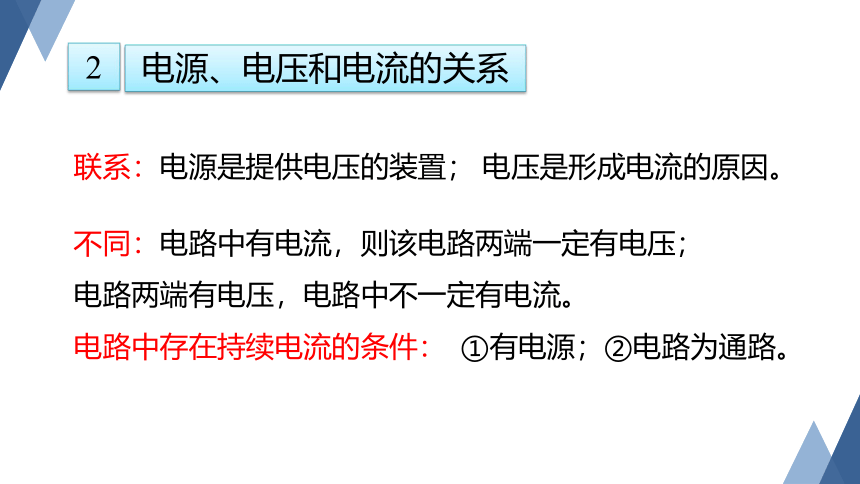

電源、電壓和電流的關系
聯系：電源是提供電壓的裝置； 電壓是形成電流的原因。
不同：電路中有電流，則該電路兩端一定有電壓；
電路兩端有電壓，電路中不一定有電流。
電路中存在持續電流的條件： ①有電源；②電路為通路。
常用的單位還有：千伏（kV）、毫伏（mV）和微伏（μV）
換算關系：
1kV=________V 1V=________mV
1 000
1 000
相鄰單位之間的進率為1000
1mV=________μV
1 000

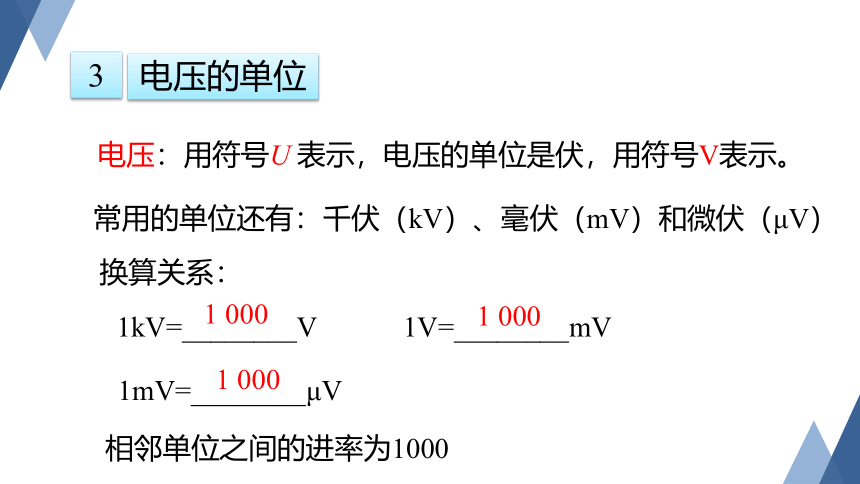

電壓：用符號U 表示，電壓的單位是伏，用符號V表示。
3
電壓的單位
伏打是意大利物理學家，被稱為“電源之父”。后人為紀念這位著名的物理學家，把電壓的單位規定為伏特。
亞歷山德羅·伏打
4

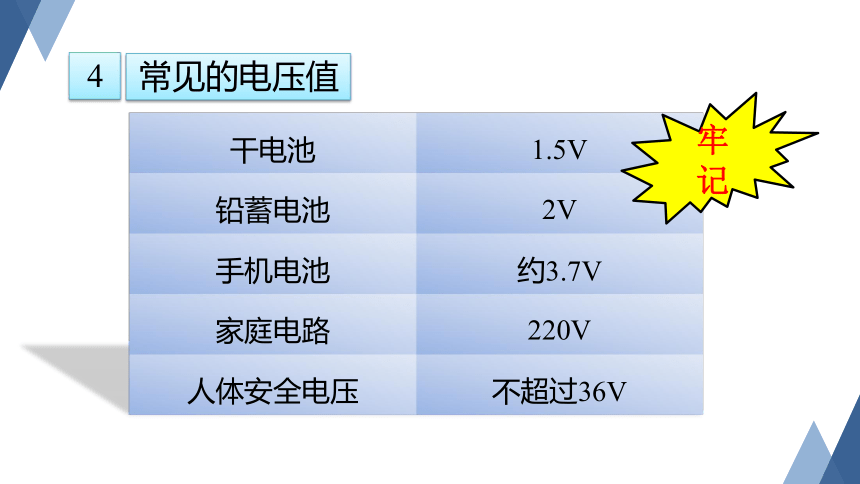

常見的電壓值
干電池 1.5V
鉛蓄電池 2V
手機電池 約3.7V
家庭電路 220V
人體安全電壓 不超過36V
牢記
二、電壓的測量
1

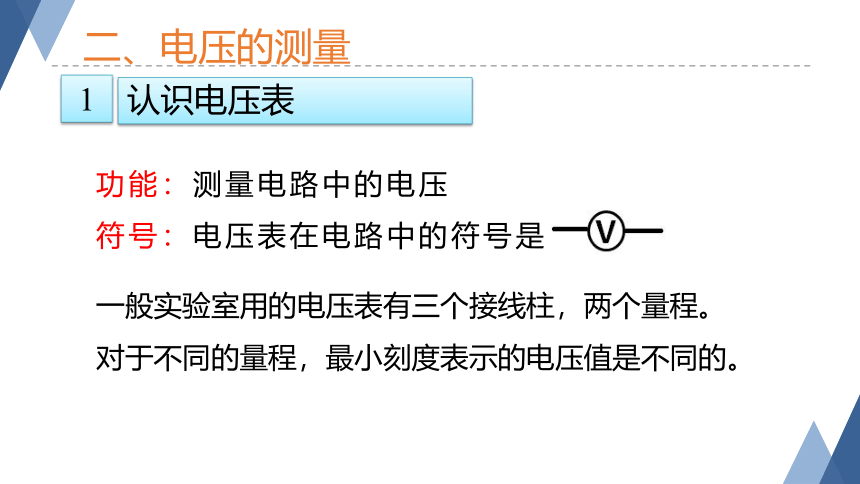

認識電壓表
功能：測量電路中的電壓
符號：電壓表在電路中的符號是

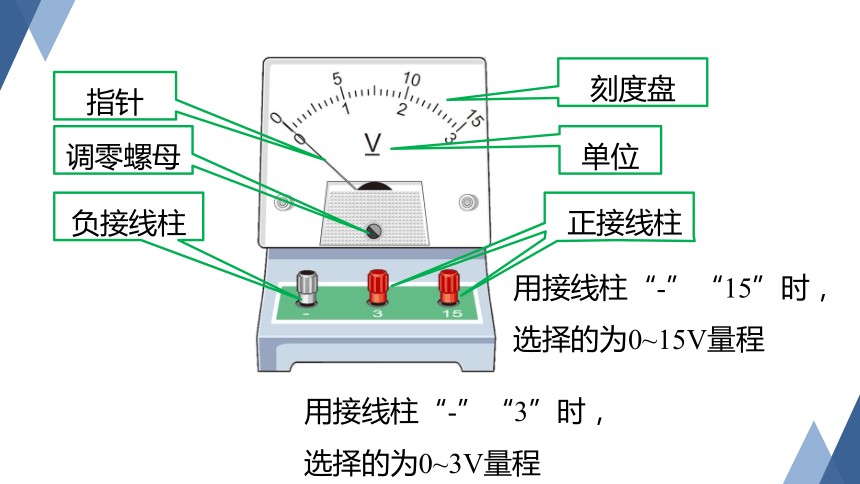

一般實驗室用的電壓表有三個接線柱，兩個量程。對于不同的量程，最小刻度表示的電壓值是不同的。
調零螺母
指針
刻度盤
單位
負接線柱
用接線柱“-”“15”時 ，選擇的為0~15V量程
正接線柱
用接線柱“-”“3”時 ，選擇的為0~3V量程
并聯：電壓表必須與被測用電器并聯；
接法：電流必須是從“＋” 接線柱流進，從“－”接線柱流出；
量程選擇：被測電壓不要超過電壓表的量程；一般先選用大量程進行試觸，若電壓表的示數過小，則改用小量程。
調零：電壓表使用前要調零；
1
2
3
4
2

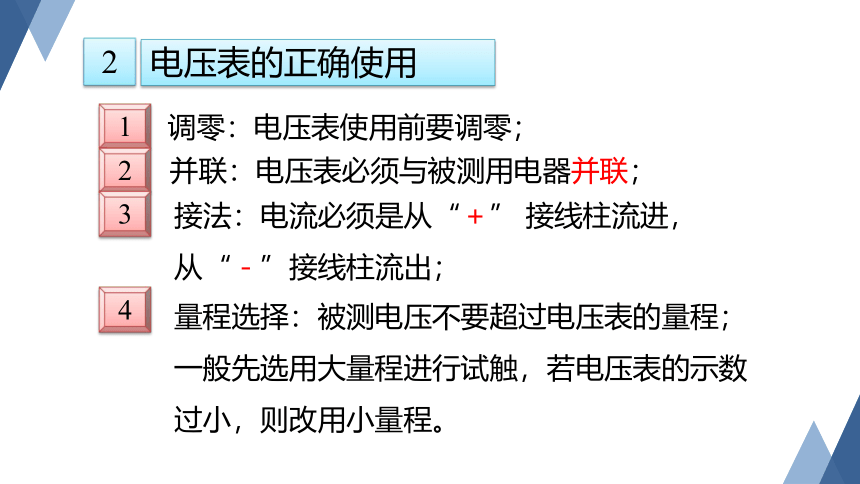

電壓表的正確使用
小試身手
連接實物圖，閉合開關后，使小燈泡正常發光，電壓表測小燈泡兩端電壓。
畫出電路圖
連接實物圖
1
正負接線柱反接
現象：指針?lè)聪蚱D(zhuǎn)
事故：容易損壞電壓表
3
電壓表的使用誤區
+
-
2
電壓表串聯在電路中
現象：指針偏轉（示數與電源電壓相等）,燈泡不亮
事故：電路不通，相當于斷路
3
量程選擇錯誤
現象：指針偏轉過小或超出刻度盤
事故：量程選擇過小，燒壞電壓表；
量程選擇過大，讀數不準確
4
電壓表的讀數
1
2
3
看量程
確定選擇的電壓表量程和當前量程下的分度值
看指針
確定指針位置，正對指針讀數
寫單位
記錄讀取的示數，并寫上單位
2
0
5
10
15
0
1
3
3
15
V
量程：______
指針位置：______
讀數：______
0~3V
1.3
1.3V
小試身手
2
0
5
10
15
0
1
3
3
15
V
量程：_______
指針位置：_______
讀數：_______
0~15V
7.5
7.5V
小試身手
課堂小結
電壓的認識、單位
電壓表的認識及使用
課堂測評
2.用電壓表測電路中的電壓，一位同學接入電路的是“0～3V” 這個量程，卻按照“0 ～ 15V ”的量程讀成了7V，那么實際測量的電壓應該是（　　）
A.1.4V B.3.5V C.7V D.14V
1.一節干電池的電壓是（　?。?br/>A.1.5伏 B.24伏 C.110伏 D.220伏
A
A
3.如圖所示電路，甲、乙是兩只電表，閉合開關S后，兩燈泡串聯，則下列說法中正確的是（　?。?br/>A.甲是電流表，乙是電壓表 B.甲、乙都是電壓表
C.甲是電壓表，乙是電流表 D.甲、乙都是電流表
C
4.小寧的探究小組在練習使用電壓表時，軍軍把電壓表接成了如圖所示的電路，當閉合開關時所發生的現象是（　?。?br/>A.燈泡亮、電壓表有示數
B.燈泡亮、電壓表無示數
C.燈泡不亮、電壓表有示數
D.燈泡不亮、電壓表無示數
C
謝謝
