第4章 電路探秘
第6節 電流與電壓、電阻的關系
第2課時 歐姆定律

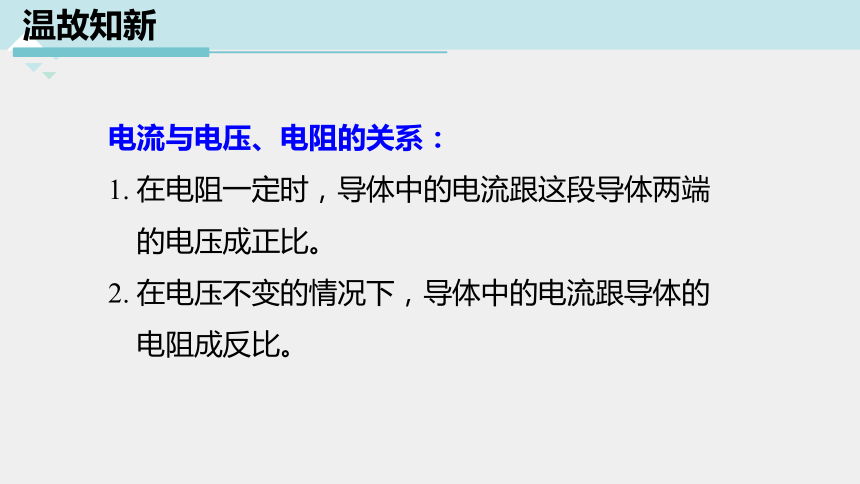

溫故知新
電流與電壓、電阻的關系：
1. 在電阻一定時，導體中的電流跟這段導體兩端
的電壓成正比。
2. 在電壓不變的情況下，導體中的電流跟導體的
電阻成反比。

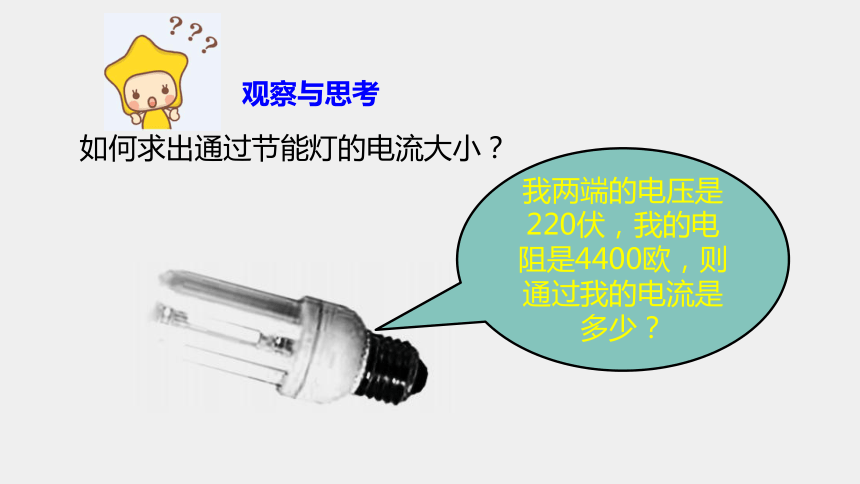

觀察與思考
如何求出通過節能燈的電流大小？
我兩端的電壓是220伏，我的電阻是4400歐，則通過我的電流是多少？
一、歐姆定律

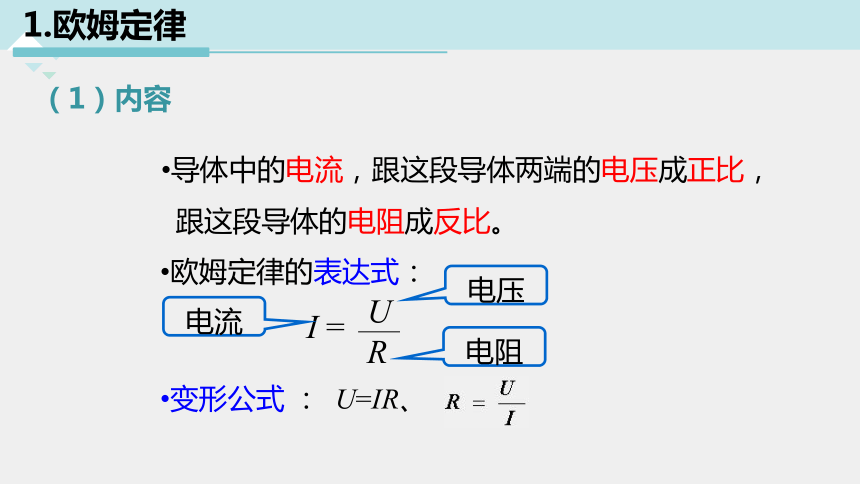

1.歐姆定律
（1）內容
導體中的電流，跟這段導體兩端的電壓成正比，
跟這段導體的電阻成反比。
歐姆定律的表達式：
電壓
I =
U
R
電阻
電流
變形公式 ： U=IR、

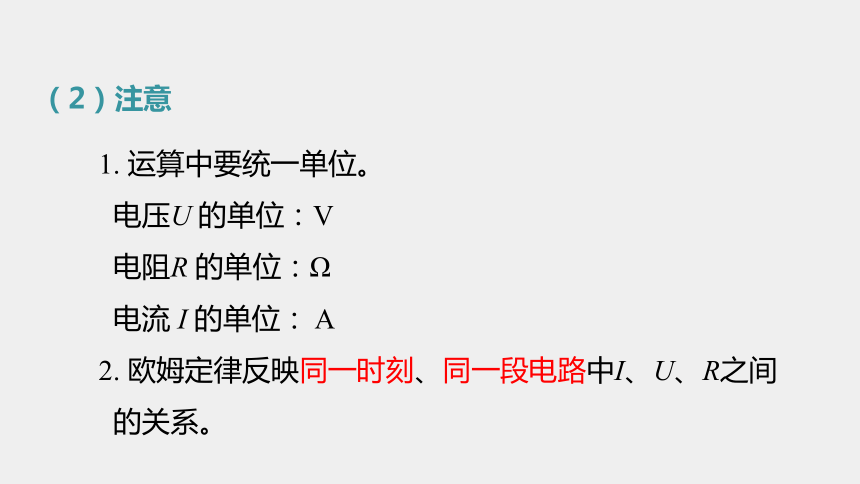

1. 運算中要統一單位。
電壓U 的單位：V
　電阻R 的單位：Ω
　電流 I 的單位： A
2. 歐姆定律反映同一時刻、同一段電路中I、U、R之間
的關系。
（2）注意
2.歐姆定律的應用
（1）已知電壓、電阻，求電流
如圖所示，求通過這盞電燈的電流。
我兩端的電壓是36伏，我的電阻是54歐，則通過我的電流是多少？
畫出簡單的電路圖。
解：　
答：通過電燈的電流約為0.67A。
我兩端的電壓是36伏，我的電阻是54歐，則通過我的電流是多少？
（2）已知電流、電阻，求電壓
有一種指示燈，電阻為6.3Ω，通過的電流為0.45A時才能正常發光。要使這種指示燈正常發光，應加多大的電壓？
畫出簡單的電路圖。
解：由I= 得
U=IR=0.45A×6.3Ω≈2.8V
答：要使這種指示燈正常發光，應加大約2.8V的電壓。
U
R
（3）已知電壓、電流，求電阻
探究活動：用電壓表測出一段導體兩端的電壓是7.2V，用電流表測出通過這段導體的電流為0.4A，求這段導體的電阻。
解：由I= 得
R= = =18Ω
答：這段導體的電阻是18Ω。
U
R
U
I
7.2V
0.4A
方法步驟：
第一步：畫出電路圖；
第二步：在電路圖上標出已知量和待求量；
第三步：運用歐姆定律和相應的公式分析求解。
運用歐姆定律進行計算：
牛刀小試
1.關于歐姆定律，下列說法正確的是(　　)
A.通過導體的電流越大，這段導體的電阻就越小
B.導體兩端的電壓越高，這段導體的電阻就越大
C.導體中的電流跟導體兩端的電壓成正比，跟導體的電阻成反比
D.導體的電阻與電壓成正比，與電流成反比
C
2.如圖所示，電源電壓U＝10 V，定值電阻R＝20 Ω，閉合開關S，電壓表的示數是6 V，通過小燈泡的電流是(　　)
A.0.8 A B.0.5 A
C.0.3 A D.0.2 A
D
3.如圖所示的電路，電源電壓為6 V，R1＝4 Ω，閉合開關S后，電壓表的示數為2 V，則：
(1)電流表的示數為多少？
(2)電阻R2的阻值為多少？
解：（1）由I= 得電流表的示數I= = =0.5A
（2）R2= = =8Ω
答：（1）電流表的示數為0.5A。
（2）電阻R2的阻值為8 Ω。
U2
I
4V
0.5A
U
R
U1
R1
2V
4Ω
課堂小結
歐姆定律
內容
理解
表達式
定量計算
定性分析
