第4章 電路探秘
第6節 電流與電壓、電阻的關系
第3課時 電阻的測量

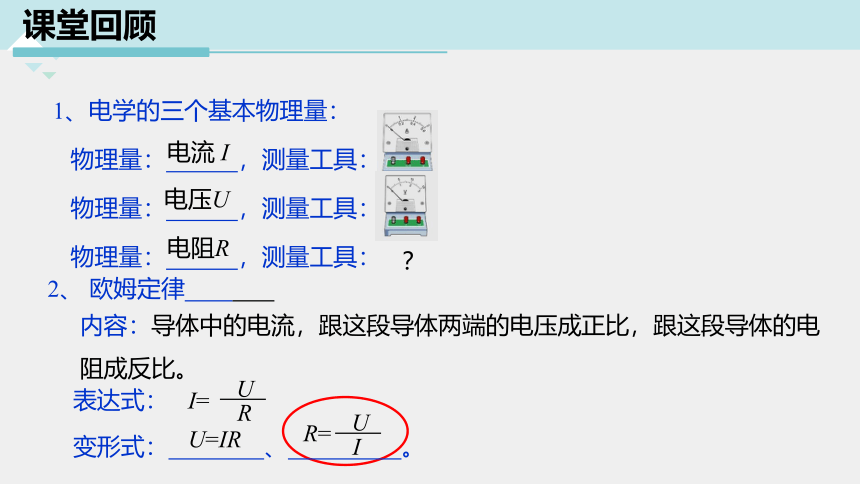

課堂回顧
1、電學的三個基本物理量：
物理量： ，測量工具：
物理量： ，測量工具：
物理量： ，測量工具：
電流 I
電壓U
電阻R
2、 歐姆定律
變形式： 、 。
U=IR
R=
內容：導體中的電流，跟這段導體兩端的電壓成正比，跟這段導體的電阻成反比。
表達式：
？
I=
U
R
U
I
用電壓表和電流表測導體的電阻
伏安法測電阻
用電壓表、電流表間接測電阻
　 電源、電壓表、電流表、滑動變阻器、
開關、導線、待測電阻。
R=
U
I
實驗?zāi)康?br/>實驗原理
實驗器材
① 變阻器滑片放阻值最大處
② 檢查有無短路
③ 試觸檢查是否工作正常
① 開關和變阻器靠近右手
② 電流表和電壓表盡量靠近
③ 擺放合理，不出交叉線
① 斷開開關
② 先連串聯，再連并聯
③ 注意電表的正負接線柱

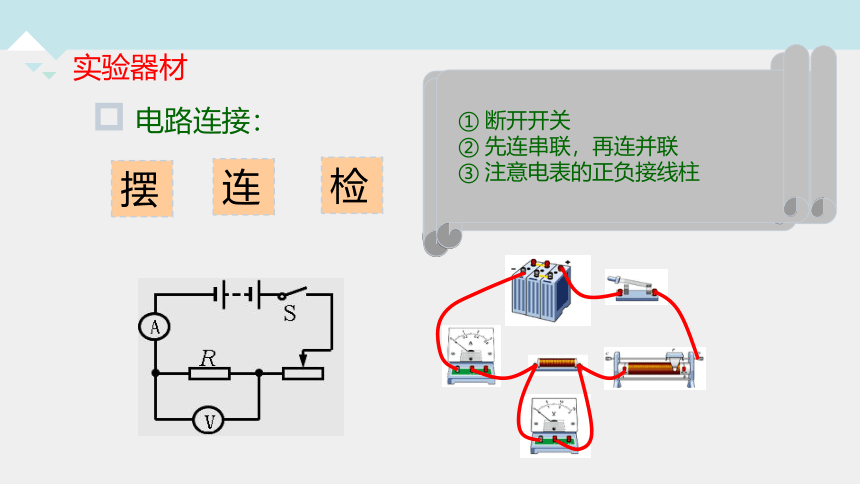

電路連接：
擺
連
檢
實驗器材
擺
連
調
檢
故障2：電流表和電壓表的指針偏轉角度很小。
判斷：①電壓表和電流表的量程可能都選擇過大；
②電源電壓可能過低。
故障1：電流表與電壓表的指針?lè)聪蚱D(zhuǎn)。
判斷：電流表和電壓表的“+”“－”接線柱接反。
擺
連
調
檢
故障3：電流表指針超過最大值。
判斷：量程可能選擇過小；
故障4：滑動變阻器滑動時，電表示數無變化。
判斷：滑動變阻器沒有 “一上一下”連接。
實驗步驟
（1）根據電路圖連接實物圖。
（2）檢查電路無誤后，將滑動變阻器滑片調至滑動變阻器阻值最大的位置。
（3）合上開關，移動滑動變阻器的滑片，改變待測電阻兩端的電壓，測出通過待測電阻的電流和待測電阻兩端的電壓，并分別記入表格中。
（4）分別計算出每次的電阻值，并求出電阻的平均值即為待測電阻的阻值。
測量次數 電壓U/V 電流I/A 電阻R/Ω
1 1.5 0.30
2 2 0.39
3 2.5 0.5
5.0
5.1
5.0
將三次實驗計算出的電阻求平均值，把這個平均值作為被測導體電阻，為 5.0 Ω
實驗數據記錄
實驗結果
怎樣減小實驗的誤差？
多測幾組不同的電流和相應電壓的數據，就可以得到多個電阻的測量值，從而可以通過取平均值的方法，去掉測量過程中可能出現的偶然誤差，提高物理量的測量精確度。
思考
課堂小結
牛刀小試
1.下圖是“伏安法”測電阻的實驗電路，其中正確的
電路是(　　)
B
2.在“伏安法”測電阻的實驗中，下列注意事項中不正確的是(　　)
A.連接電路時，開關應斷開
B.在無法估計被測電壓、電流的大小時，可用試觸法選取合適的量程
C.將滑動變阻器連入電路時，滑片應放到使電路中電流最小的位置
D.測出一組電壓、電流的值后，計算得到待測電阻的值
D
牛刀小試
拓展
如果將定值電阻換成一個 ，應如何測量小燈泡的電阻？和定值電阻有什么不同？
用電壓表和電流表測小燈泡的電阻（拓展）
伏安法測小燈泡的電阻
電路圖
實物圖
實驗次數 電壓 U/V 電流 I/A 電阻 R/Ω
1 2.0 0.26 7.70
2 2.5 0.30 8.33
3 3.0 0.34 8.82
需要求電阻的平均值嗎
1.測小燈泡的電阻時，它的電阻隨溫度的變化而變化， 故不能對其求平均值。而多次測量的目的是尋求普遍規律，得出結論。
2.測定值電阻時，它的阻值是一定的，所以對其多次測量的目的是求平均值，來減小測量誤差。
