第4章
電路探秘
第6節 電流與電壓、電阻的關系
第2課時 歐姆定律

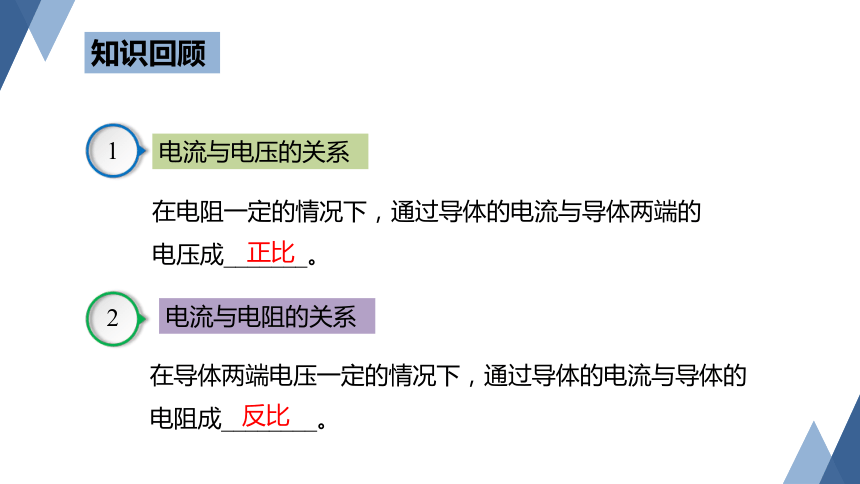

知識回顧
1
2
電流與電壓的關系
電流與電阻的關系
在電阻一定的情況下，通過導體的電流與導體兩端的電壓成_______。
正比
在導體兩端電壓一定的情況下，通過導體的電流與導體的電阻成________。
反比

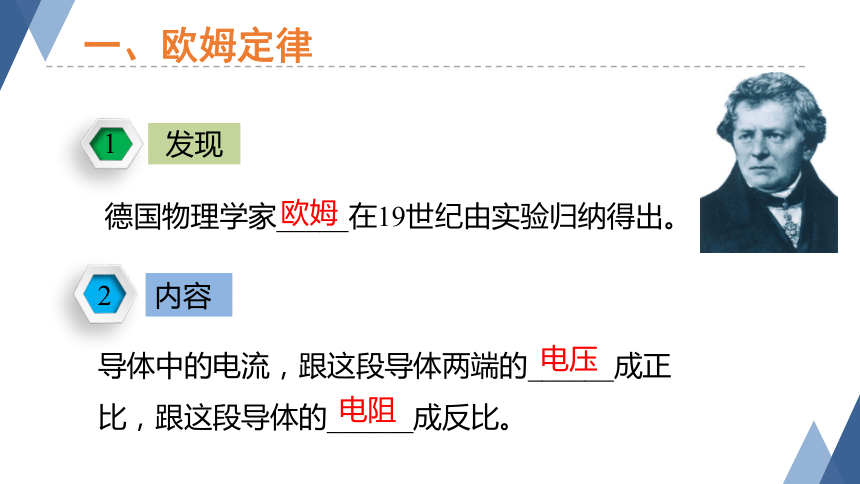

一、歐姆定律
1
發現
德國物理學家_____在19世紀由實驗歸納得出。
歐姆
2
內容
導體中的電流，跟這段導體兩端的______成正比，跟這段導體的______成反比。
電壓
電阻

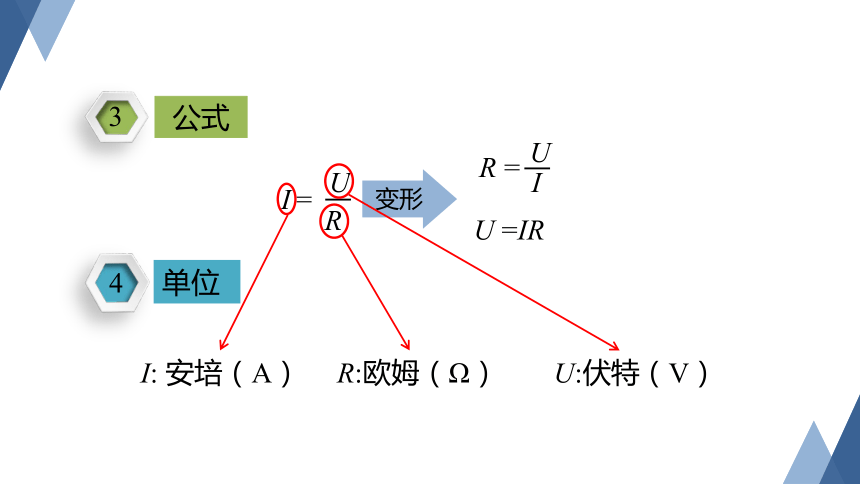

3
公式
4
單位
I =
U
R
變形
R =
U
I
U =IR
I: 安培（A）
U:伏特（V）
R:歐姆（Ω）
二、歐姆定律的計算
1

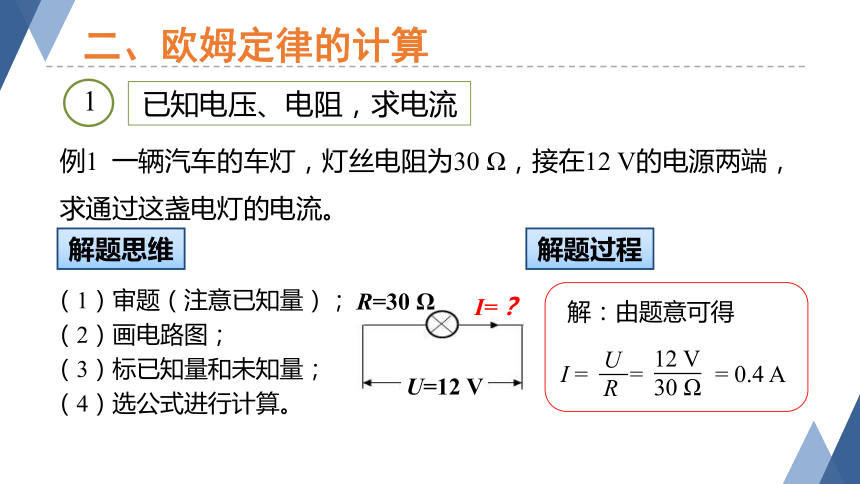

已知電壓、電阻，求電流
例1 一輛汽車的車燈，燈絲電阻為30 Ω，接在12 V的電源兩端，求通過這盞電燈的電流。
解題思維
解題過程
U=12 V
I=？
R=30 Ω
解：由題意可得
I = = = 0.4 A
U
R
12 V
30 Ω
（1）審題（注意已知量）；
（2）畫電路圖；
（3）標已知量和未知量；
（4）選公式進行計算。
2

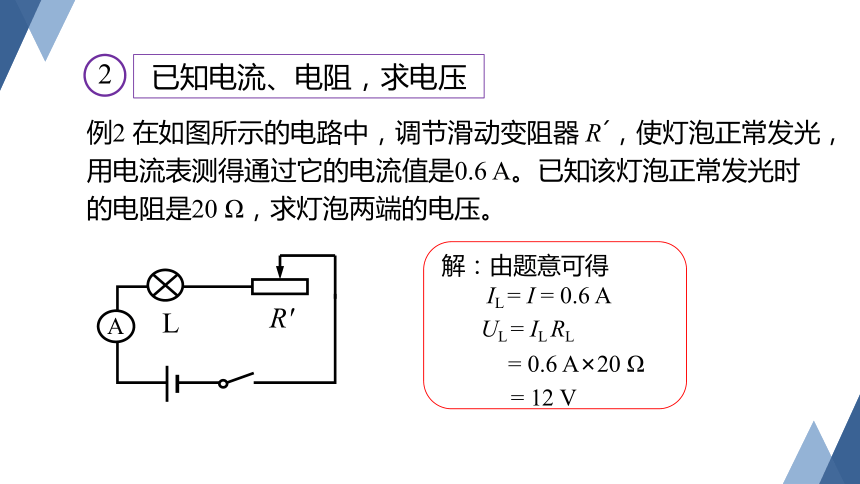

已知電流、電阻，求電壓
例2 在如圖所示的電路中，調節滑動變阻器 R ，使燈泡正常發光，用電流表測得通過它的電流值是0.6 A。已知該燈泡正常發光時的電阻是20 Ω，求燈泡兩端的電壓。
A
R'
L
解：由題意可得
IL = I = 0.6 A
UL = IL RL
= 0.6 A×20 Ω
= 12 V
3
已知電流、電壓，求電阻
例3 某同學用一只電流表和燈泡串聯，測得它正常發光時的電流是0.18 A，再用電壓表測得燈泡兩端的電壓是220 V，試計算燈絲正常發光時的電阻值。
解：由題意可得
R =
=　　 　
≈ 1222.2 Ω
U
I
220 V
0.18 A
課堂小結
歐姆定律內容
歐姆定律公式
已知電壓、電阻，求電流
已知電流、電阻，求電壓
已知電流、電壓，求電阻
1
2
3
4
5
課堂測評
1．關于電流跟電壓和電阻的關系，下列說法正確的是（ ）
A.導體的電阻越大，通過導體的電流越小
B.導體的電阻越大，通過導體的電流越大
C.導體兩端的電壓越大，導體的電阻越大，通過導體的電流也越大
D.在導體兩端的電壓一定的情況下，導體的電阻越小，通過導體的
電流越大
D
2.關于歐姆定律，下列敘述中不正確的是（ ）
A.在相同電壓下，導體的電流和電阻成反比
B.對同一個導體，導體中的電流和電壓成正比
C.因?yàn)殡娮枋菍?dǎo)體本身的性質，所以電流只與導體兩端的電壓成正比
D.導體中的電流與導體兩端的電壓有關，也與導體的電阻有關
C
4．一條鎳鉻合金線的兩端加上4V電壓時，通過的電流是0.2A，
則它的電阻是_______Ω。若合金線兩端的電壓增至16V，則它的電阻是_______ Ω，這時若要用電流表測量它的電流，應選用量程為_______ A的電流表。
20
20
0~3
3.給某導體兩端加上6V電壓時，通過導體的電流是2A，當電壓
變?yōu)?V時，通過導體中的電流是____A。
1
5.有一個電阻，在它兩端加上4V的電壓時，通過電阻的電流為2A，
假如將電壓變?yōu)?0V，通過電阻的電流為多少？
解：由題意可得電阻的阻值為
R =　　
U
I
=　　 　
4 V
2 A
由歐姆定律得電流為
= 2Ω
I = = = 5A
U
R
10 V
2Ω
