第4章
電路探秘
第7節
電路分析與應用
1
2

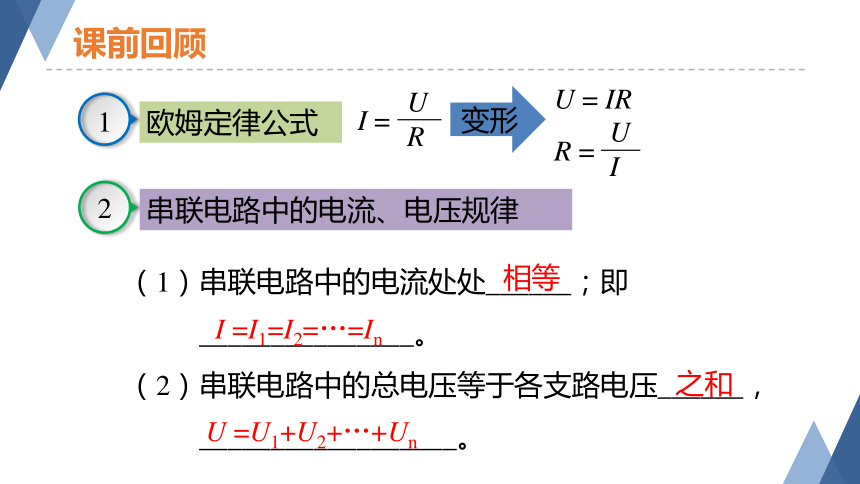

歐姆定律公式
串聯電路中的電流、電壓規律
I =
U
R
R =
U
I
U = IR
變形
（1）串聯電路中的電流處處______；即
_______________。
（2）串聯電路中的總電壓等于各支路電壓______，
__________________。
相等
之和
課前回顧
I =I1=I2=…=In
U =U1+U2+…+Un
3

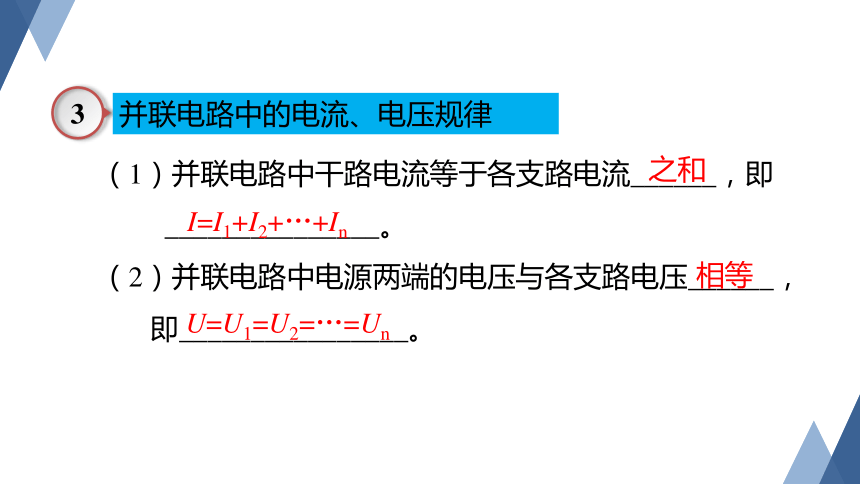

并聯電路中的電流、電壓規律
（1）并聯電路中干路電流等于各支路電流______，即
_______________。
（2）并聯電路中電源兩端的電壓與各支路電壓______，
即________________。
之和
相等
I=I1+I2+…+In
U=U1=U2=…=Un

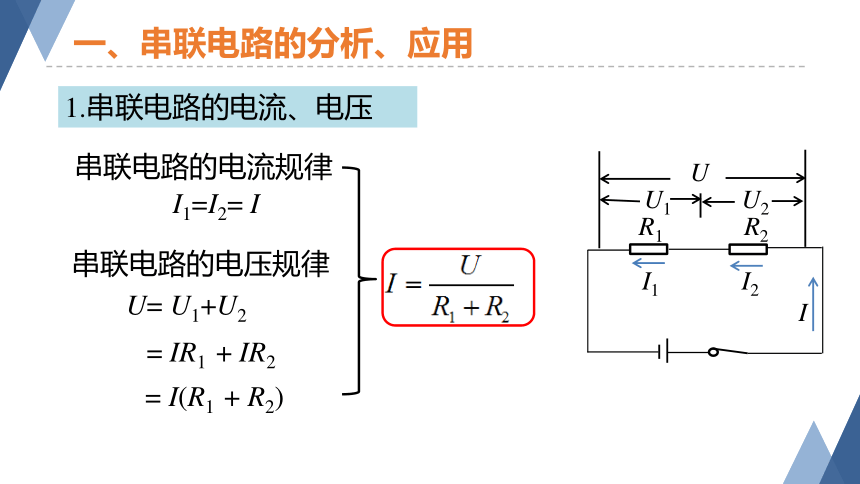

一、串聯電路的分析、應用
I1
I2
I
R1
R2
U
U1
U2
串聯電路的電流規律
串聯電路的電壓規律
= IR1 + IR2
= I(R1 + R2)
I1=I2= I
U= U1+U2
1.串聯電路的電流、電壓
I1
I2
I
R1
R2
U
U1
U2

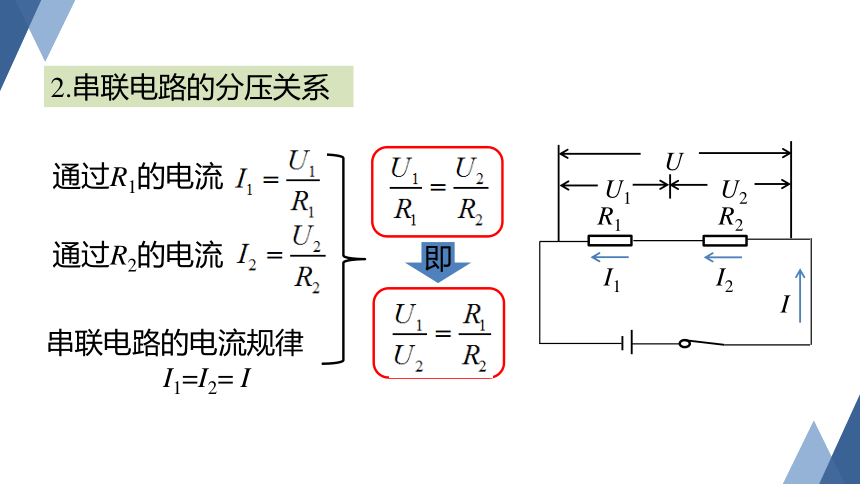

2.串聯電路的分壓關系
通過R1的電流
通過R2的電流
串聯電路的電流規律
I1=I2= I
即

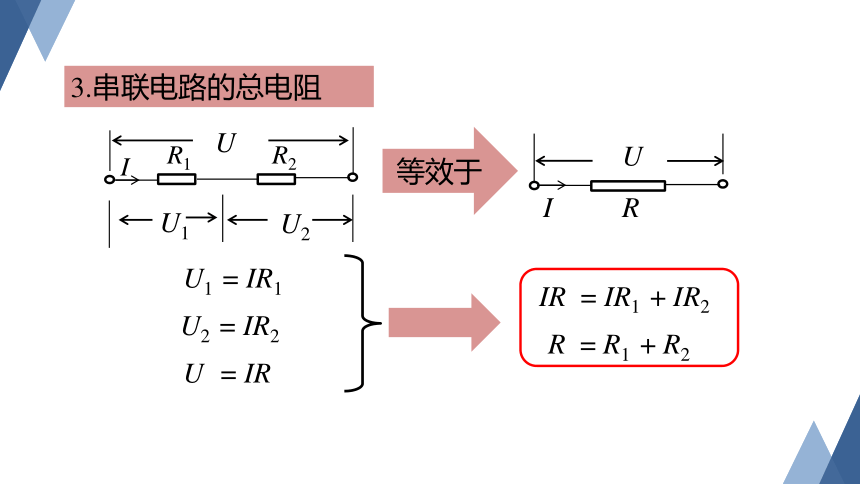

3.串聯電路的總電阻
U
U1
U2
等效于
R1
R2
I
R
I
U
U1 = IR1
U2 = IR2
U = IR
IR = IR1 + IR2
R = R1 + R2

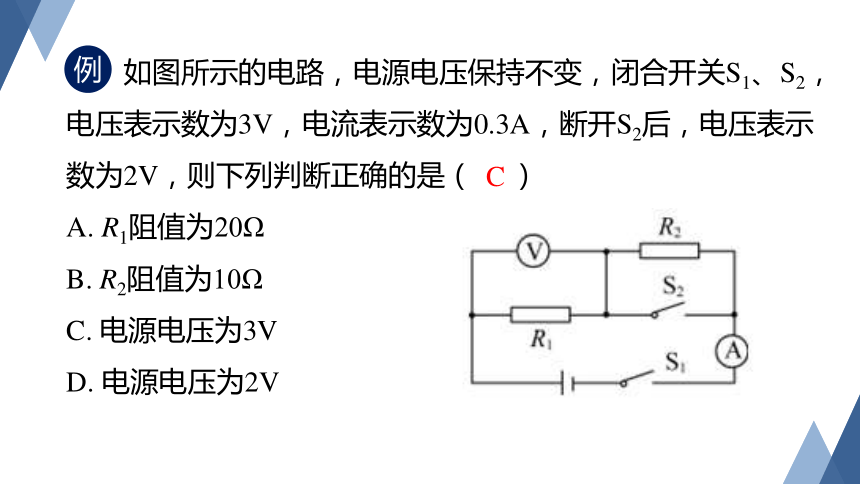

例
如圖所示的電路，電源電壓保持不變，閉合開關S1、S2，電壓表示數為3V，電流表示數為0.3A，斷開S2后，電壓表示數為2V，則下列判斷正確的是（ ）
A. R1阻值為20Ω
B. R2阻值為10Ω
C. 電源電壓為3V
D. 電源電壓為2V
C

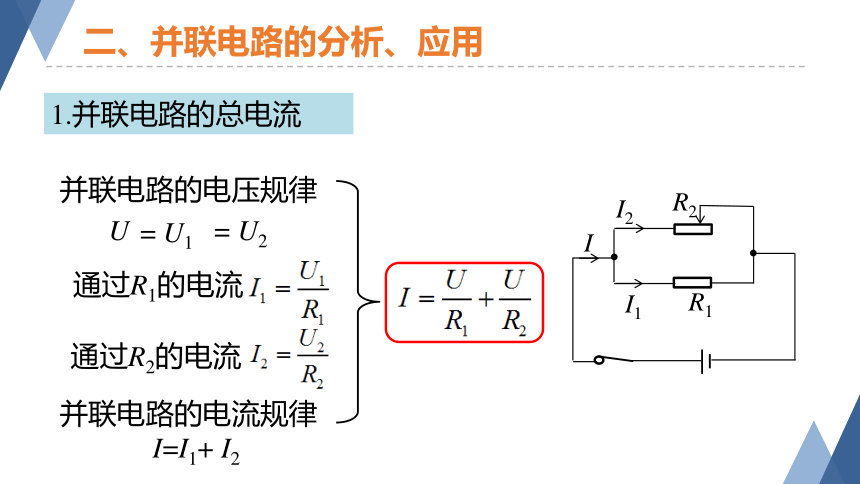

二、并聯電路的分析、應用
并聯電路的電壓規律
= U2
U
= U1
通過R1的電流
通過R2的電流
并聯電路的電流規律
I=I1+ I2
R1
R2
I1
I2
I
1.并聯電路的總電流
R1兩端的電壓
U1 = I1 R1
R2兩端的電壓
U2 = I2 R2
即
I1 R1 = I2 R2
R1
R2
I1
I2
I

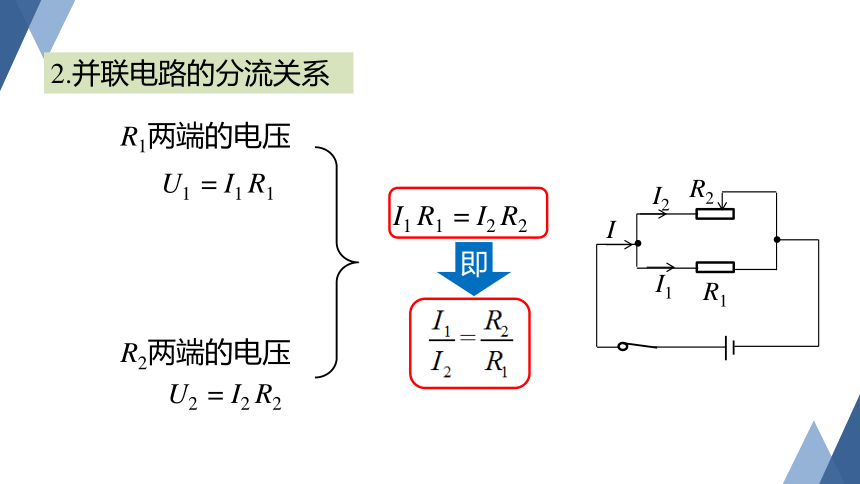

2.并聯電路的分流關系
通過R1的電流
通過R2的電流
并聯電路的電流規律
I=I1+I2
干路的總電流
即
U
R1
R2
3.并聯電路的總電阻
I1
I
R
U
等效于
I
I2
例
如圖所示的電路，R1=20Ω，電路總電阻為12Ω，電流表示數為0.3A，請計算：
（1）電阻R2的阻值；
（2）電源電壓；
（3）通過R2的電流。
分析：兩電阻并聯，支路電壓等于電源電壓；
（1）并聯電路的總電阻有： ，求得： R2 =30Ω；
（2）電源電壓等于支路電壓：U=U1=I1R1=20Ω×0.3A=6V；
（3）通過R2的電流：
I2= = =0.2A
U2
R2
6V
30Ω
課堂小結
電 路 分 析 與 應 用
串聯電路中電流的分析
串聯電路的分壓關系
串聯電路的總電阻
并聯電路中電流的分析
并聯電路的分流關系
并聯電路的總電阻
課堂測評
1.有兩個電阻，其中R1＝6 Ω，R2＝3 Ω，將它們串聯后的
總電阻是( )
A.9 Ω
B.6 Ω
C.3 Ω
D.2 Ω
A
2.一只10 Ω的電阻與一只 0.1 Ω的電阻并聯，并聯后的總電
阻( )
A.等于1 Ω
B.小于0.1 Ω
C.等于10.1 Ω
D.大于0.1 Ω小于10 Ω
B
3.如圖所示，電路中R1的阻值為6 Ω，閉合開關S，電流表A1的示數為1.2 A，電流表A2的示數為0.3 A，則R2的阻值是(　　)
A.18 Ω　　 B.24 Ω　　 C.6 Ω　　 D.3 Ω
A
4.如圖所示，當開關S斷開和閉合時，電流表示數之比是1∶4，則電阻R1和R2之比是(　　)
A.1∶4 B.4∶1 C.1∶3 D.2∶3
C
5.如圖所示，已知I=4.5 A，I2=0.9 A，電源電壓為36 V，那么
燈L1的電阻R1多大？
L2
I2
I
36 V
L1
I1
解: 由圖知燈L1和燈L2并聯，
所以 I = I1 + I2 ，
I1 = I -I2 = 4.5 A -0.9 A = 3.6 A ；
由題知U1 = U2 = U = 36 V
故 R1= 　 =　　 = 10 Ω
U1
I1
36 V
3.6 A
6.如圖所示，R2=30 Ω，電流表的示數為0.6 A，電壓表的示數
為12 V。求：
（1）R1的阻值；
（2）并聯電路總電流I ；
（3）并聯電路總電阻R。
R2
R1
A
V
解：
（1）R1 =　　=　　　= 20 Ω
U
I1
12 V
0.6 A
（2）I2 =　　=　 　　= 0.4 A
U
R2
12 V
30 Ω
（3）R = 　 =　　 = 12 Ω
U
I
12 V
1 A
I = I1+I2 = 0.6 A+0.4 A=1 A
R2
R1
A
V
謝謝
