14電壓及歐姆定律
八年級科學秋季期末復習PPT
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666

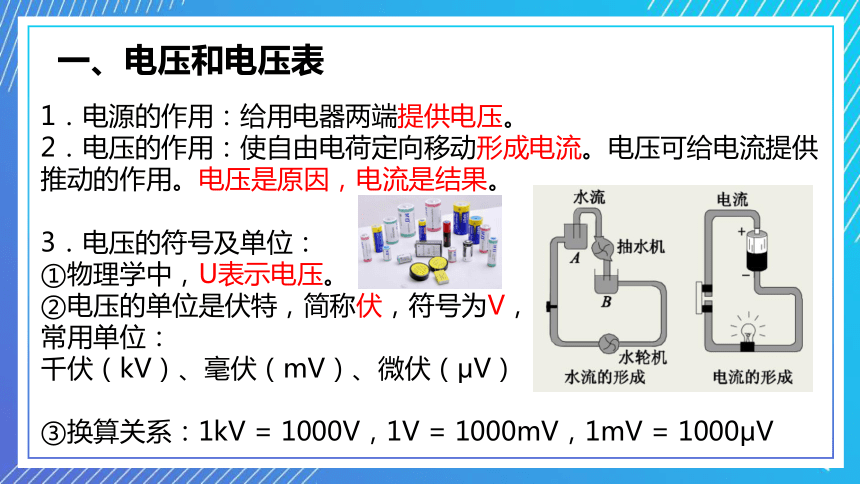

一、電壓和電壓表
1．電源的作用：給用電器兩端提供電壓。
2．電壓的作用：使自由電荷定向移動形成電流。電壓可給電流提供推動的作用。電壓是原因，電流是結果。
3．電壓的符號及單位：
①物理學中，U表示電壓。
②電壓的單位是伏特，簡稱伏，符號為V，
常用單位：
千伏（kV）、毫伏（mV）、微伏（μV）
③換算關系：1kV = 1000V，1V = 1000mV，1mV = 1000μV
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
一、電壓和電壓表

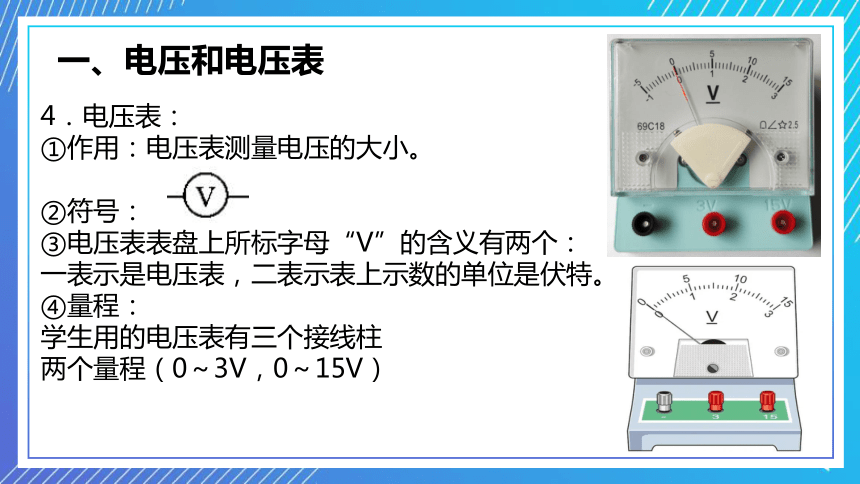

4．電壓表：
①作用：電壓表測量電壓的大小。
②符號：
③電壓表表盤上所標字母“V”的含義有兩個：
一表示是電壓表，二表示表上示數的單位是伏特。
④量程：
學生用的電壓表有三個接線柱
兩個量程（0～3V，0～15V）
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
一、電壓和電壓表

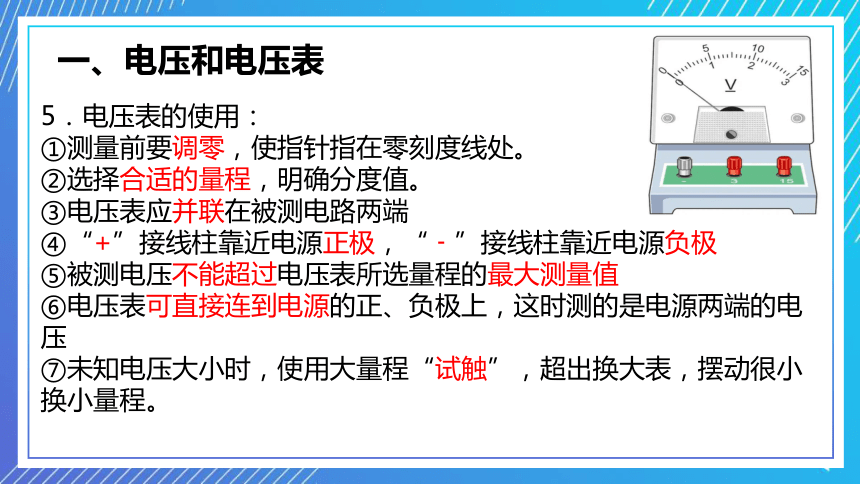

5．電壓表的使用：
①測量前要調零，使指針指在零刻度線處。
②選擇合適的量程，明確分度值。
③電壓表應并聯在被測電路兩端
④“+”接線柱靠近電源正極，“﹣”接線柱靠近電源負極
⑤被測電壓不能超過電壓表所選量程的最大測量值
⑥電壓表可直接連到電源的正、負極上，這時測的是電源兩端的電壓
⑦未知電壓大小時，使用大量程“試觸”，超出換大表，擺動很小換小量程。
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
一、電壓和電壓表

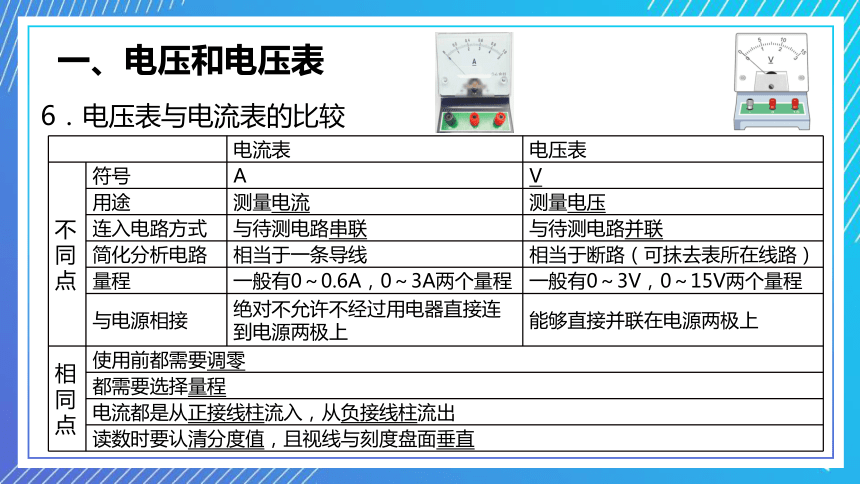

6．電壓表與電流表的比較
電流表 電壓表
不同點 符號 A V
用途 測量電流 測量電壓
連入電路方式 與待測電路串聯 與待測電路并聯
簡化分析電路 相當于一條導線 相當于斷路（可抹去表所在線路）
量程 一般有0～0.6A，0～3A兩個量程 一般有0～3V，0～15V兩個量程
與電源相接 絕對不允許不經過用電器直接連到電源兩極上 能夠直接并聯在電源兩極上
相同點 使用前都需要調零 都需要選擇量程 電流都是從正接線柱流入，從負接線柱流出 讀數時要認清分度值，且視線與刻度盤面垂直
氣息666
一、電壓和電壓表

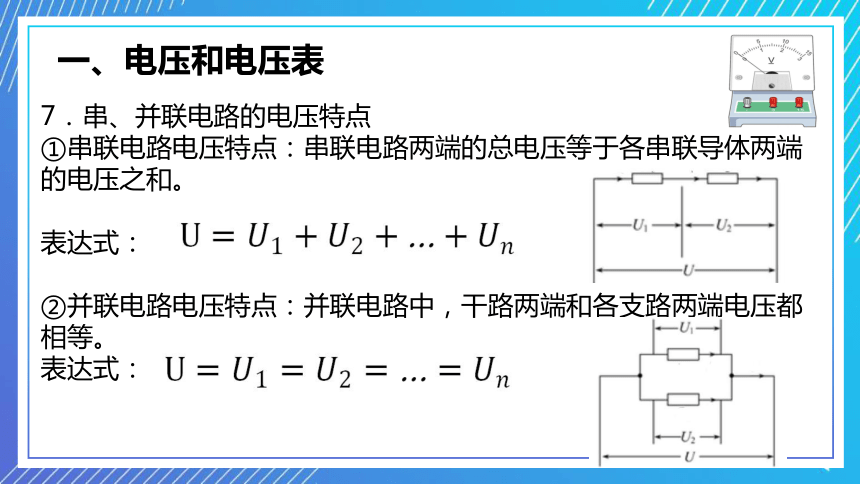

7．串、并聯電路的電壓特點
①串聯電路電壓特點：串聯電路兩端的總電壓等于各串聯導體兩端的電壓之和。
表達式：
②并聯電路電壓特點：并聯電路中，干路兩端和各支路兩端電壓都相等。
表達式：
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題

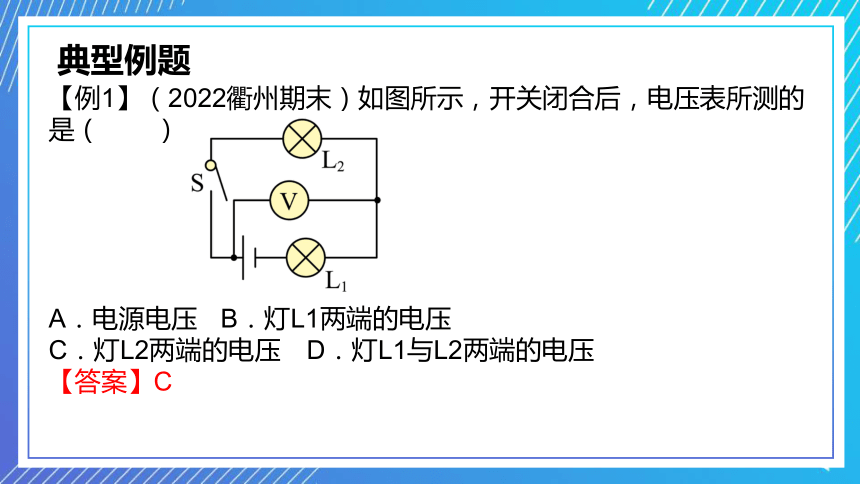

【例1】（2022衢州期末）如圖所示，開關閉合后，電壓表所測的是（　　）
A．電源電壓 B．燈L1兩端的電壓
C．燈L2兩端的電壓 D．燈L1與L2兩端的電壓
【答案】C
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題

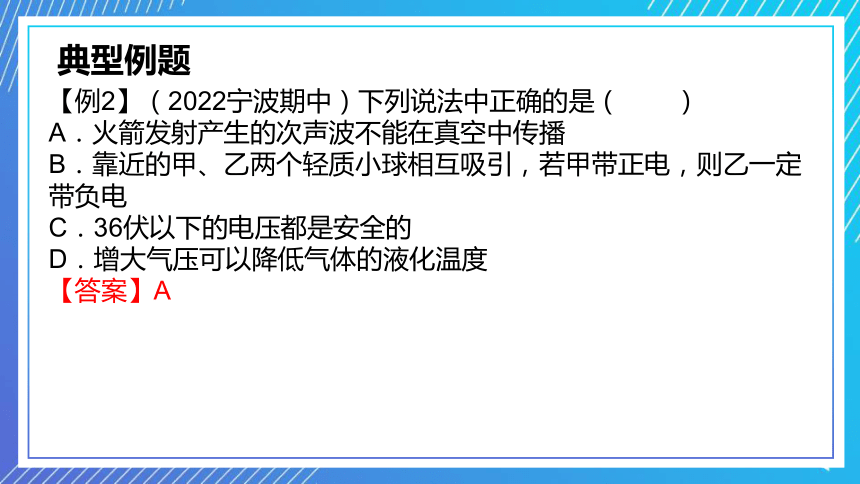

【例2】（2022寧波期中）下列說法中正確的是（　　）
A．火箭發射產生的次聲波不能在真空中傳播
B．靠近的甲、乙兩個輕質小球相互吸引，若甲帶正電，則乙一定帶負電
C．36伏以下的電壓都是安全的
D．增大氣壓可以降低氣體的液化溫度
【答案】A
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題

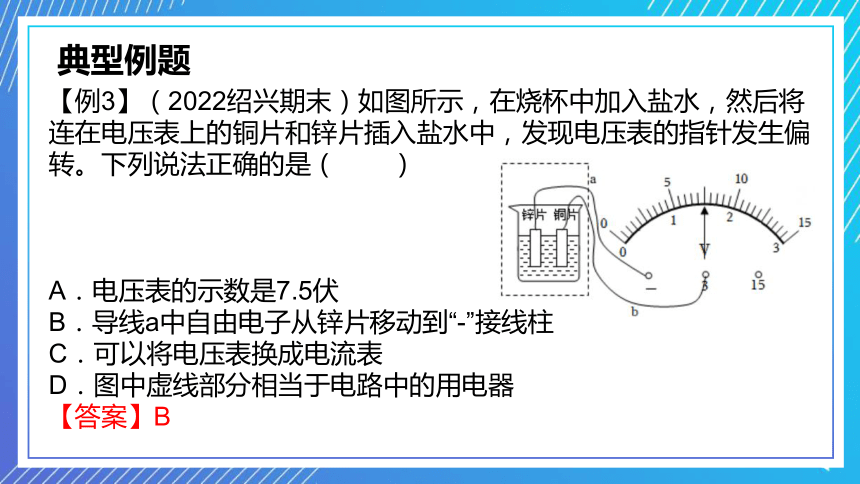

【例3】（2022紹興期末）如圖所示，在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，發現電壓表的指針發生偏轉。下列說法正確的是（　　）
A．電壓表的示數是7.5伏
B．導線a中自由電子從鋅片移動到“-”接線柱
C．可以將電壓表換成電流表
D．圖中虛線部分相當于電路中的用電器
【答案】B
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題

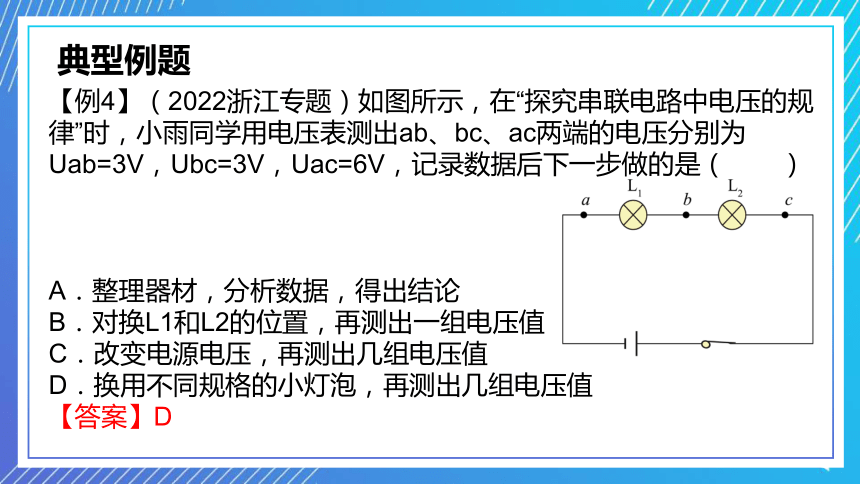

【例4】（2022浙江專題）如圖所示，在“探究串聯電路中電壓的規律”時，小雨同學用電壓表測出ab、bc、ac兩端的電壓分別為Uab=3V，Ubc=3V，Uac=6V，記錄數據后下一步做的是（　　）

A．整理器材，分析數據，得出結論
B．對換L1和L2的位置，再測出一組電壓值
C．改變電源電壓，再測出幾組電壓值
D．換用不同規格的小燈泡，再測出幾組電壓值
【答案】D
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題

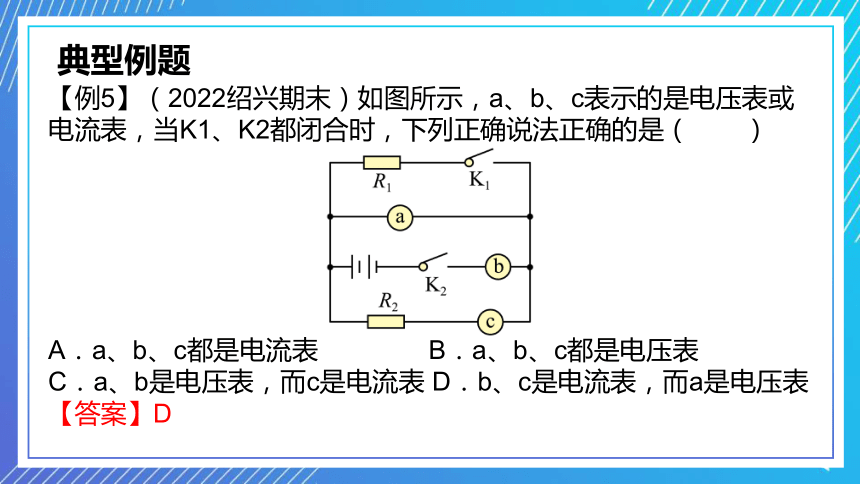

【例5】（2022紹興期末）如圖所示，a、b、c表示的是電壓表或電流表，當K1、K2都閉合時，下列正確說法正確的是（　　）
A．a(chǎn)、b、c都是電流表 B．a(chǎn)、b、c都是電壓表
C．a(chǎn)、b是電壓表，而c是電流表 D．b、c是電流表，而a是電壓表
【答案】D
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例6】（2022寧波期末）如圖所示，閉合開關后兩燈不亮，用電壓表先后測得UAD=UAC=UAB=4.5V，則故障可能是（　　）
A．導線①斷路
B．導線②斷路
C．導線③斷路
D．導線④斷路
【答案】B
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例7】（2022杭州期末）如圖所示各電路圖中，閉合開關后，電壓表能測燈L1兩端電壓的是（　　）
【答案】A
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例8】（2021浙江期末）在如圖所示的電路連接中，下列說法正確的是( )
A．燈泡L1和L2并聯，電壓表測量的是電源電壓
B．燈泡L1和L2并聯，電流表測的是L1支路的電流
C．燈泡L1和L2串聯，電壓表測的是L1的電壓
D．燈泡L1和L2串聯，電壓表測的是L2的電壓
【答案】C
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
二、電流與電壓、電阻的關系
1．探究電流與電壓的關系：
實驗方法：控制電阻不變，然后調節滑動變阻器，使得電阻R兩端的電壓發生變化，然后讀出在不同電壓下對應電流表變化的示數。
實驗電路： 實驗圖像1：
實驗結論：
在電阻一定的情況下，導體中的電流跟導體兩端的電壓成正比。
注　　意：導體中的電流與導體兩端的電壓成正比，其前提條件是電阻一定（或同一段導體），不能反過來說電壓跟電流成正比，電壓是因，電流是果，因?yàn)閷?dǎo)體兩端有了電壓，導體中才會有電流。
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
二、電流與電壓、電阻的關系
2．探究電流與電阻的關系：
實驗方法：保持電壓不變，在電路中換用不同的定值電阻，通過調節滑動變阻器的滑片，保證被測電阻兩端的電壓恒定不變，用電流表測出不同定值電阻中的電流值，研究電流跟電阻的變化規律。
變阻器的作用：
保護電路
控制電阻兩端電壓不變
實驗結論：
在電壓不變的情況下，導體中的電流跟導體的電阻成反比
注　　意：導體中的電流與導體的電阻成反比，其前提條件是電壓一定，不能反過來說電阻跟電流成反比，因?yàn)殡娮枋菍?dǎo)體本身的一種性質，它的大小由導體本身來決定，與導體中通過的電流無關。
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例1】（2022舟山期末）在研究電流與電壓、電流與電阻關系的實驗中，下列有關說法正確的是（　　）
A．在電壓一定時，導體的電阻與通過導體中的電流成反比
B．在電阻一定時，導體兩端的電壓與通過導體的電流成正比
C．在電流一定時，導體的電阻與導體兩端的電壓成正比
D．導體的電阻大小與其兩端的電壓、通過導體的電流大小無關
【答案】D
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例2】（2022嘉興期末）小李同學閉合開關后，亮著的白熾燈突然熄滅，檢查后發現燈絲斷了，小李重新把燈絲搭接起來（如圖所示）繼續使用，發現燈泡更亮了，則此時燈絲的（　　）
A．電阻增大，電流減小 B．電阻減小，電流增大
C．電阻和電流都增大 D．電阻和電流都減小
【答案】B
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例3】（2022臺州期末）下列電路中，已知電源電壓相等，且R1【答案】B
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例4】（2022紹興期末）小林同學利用如圖所示的電
路先進行“測量定值電阻阻值”的實驗，再利用這個實驗
裝置做了“探究電流與電壓的關系”的實驗。測出通過定
值電阻Rx的不同電流和對應的電壓值如表所示。實驗時，準備了以下器材：兩節新干電池、電流表（0~0.6安）、電壓表（0~3伏）、滑動變阻器（20歐）。下列有關敘述正確的是（　　）
A．第1、6次實驗數據是錯誤的
B．可以將定值電阻換成小燈泡
C．兩個實驗通過滑動變阻器調
節進行多次測量的目的是相同的
D．由表可知，通過定值電阻Rx的電流與其兩端電壓成正比
【答案】D
實驗次數 1 2 3 4 5 6
電壓U/伏 0.5 1.0 1.5 2.0 2.5 3.0
電流I/安 0.1 0.2 0.3 0.4 0.5 0.6
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例5】（2022湖州期末）某校項目化學習小組利用所學知識設計了“高度顯示計”，用于粗略測量山峰的海拔高度。以下是他們?cè)O(shè)計的電路圖，圖中R是氣壓傳感器，其阻值會隨所受氣壓的增大而增大，R0是定值電阻，高度顯示屏由電壓表或電流表改裝而成。設計要求：海拔越高，電表的示數越大，則符合設計要求的電路圖是（　　）
【答案】C
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例6】（2022寧波期中）某學習小組在一次實驗探究中利用電壓表和電流表測得了多組數據，記錄如下表。請根據表中給出的數據，判斷分析出他們實驗時的電路可能是圖中的（ ）
【答案】 C
U/V 3.0 2.5 2.0 1.8 1.5 1.3
I/A 0.20 0.30 0.40 0.44 0.50 0.54
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
三、歐姆定律及應用
1. 基本概念：
導體中的電流，與這段導體兩端的電壓成正比，與這段導體的電阻成反比。
2. 表達式：　
推導式：　U＝IR　　
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
三、歐姆定律及應用
3. 理解注意點：
（1）適用條件：
純電阻電路（即用電器工作時，消耗的電能完全轉化為內能）；
（2）I、U、R對應同一導體或同一段電路，的同一個時刻。
不同時刻、不同導體或不同段電路三者不能混用，應加腳標區別。三者單位必須統一依次是　安A、伏V、歐Ω　；
（3）同一導體（即R不變），則 I 與U成正比，
同一電源（即U不變），則 I 與R成反比；
（4）R＝U/I是電阻的計算式
它表示導體的電阻可由U/I計算出大小
電阻是導體本身的一種性質，與電壓U和電流I等因素?zé)o關。
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
三、歐姆定律及應用
4.歐姆定律的應用（伏安法測電阻）
實驗原理：
實驗方法：對一個未知電阻，用電壓表測出它兩端的電壓U，用電流表測出通過它的電流I，應用歐姆定律變形式 ，就可以求出其電阻值，這種測量電阻的方法叫伏安法
滑動變阻器的作用：
一是保護電路；
二是通過改變自身電阻，改變電路中的電流，
從而改變待測電阻兩端的電壓，最終達到多
次測量求平均值的目的
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
三、歐姆定律及應用
測量時的注意事項：
①連接實物電路時，開關要斷開
②實驗前，滑動變阻器的滑片要置于阻值最大處
③電表的正、負接線柱不能接反
④多次測量小燈泡阻值時，小燈泡因?yàn)榘l(fā)熱，會導致電阻變大
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
三、歐姆定律及應用
5.利用已知定值電阻和電流表或電壓表測電阻
（1）用定值電阻R0，和一只電壓表，用如圖所示的電路可以測出未知Rx的阻值.
實驗步驟：
①先用電壓表測出Rx兩端的電壓為Ux；
②再用電壓表測出定值電阻R0兩端的電壓為U0；
③根據串聯電路中電流處處相等，可計算出
Rx=Ux R0/ U0
備注：用這種方法測電阻時一只電壓表要重新連接兩次。
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
三、歐姆定律及應用
5.利用已知定值電阻和電流表或電壓表測電阻
（2）用定值電阻R0，和一只電流表，用如圖所示的電路可以測出未知Rx的阻值。
實驗步驟：
①先用電流表測出通過R0的電流分別為I0；
②再用電流表測出通過Rx的電流分別為Ix
③根據并聯電路各支路電壓相等可計算出
Rx=I0 R0/ Ix
備注：用這種方法測電阻時一只電流表要重新連接兩次。
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例1】（2022寧波聯考）從歐姆定律可導出R＝U/I，下列說法正確的是（ ）
A．當電壓為0時，電阻為0
B．當電流增大2倍時，電阻減小2倍
C．當電壓增大2倍時，電阻增大2倍
D．不管電壓或電流如何變化，電阻不變
【答案】D
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例2】（2022杭州聯考）如圖所示，已知R1＝R2，當開關S1閉合、開關S擲到2時，電壓表與電流表的示數分別為U1和I1，當開關S1斷開、開關S由2擲到1的同時，將滑動變阻器的滑片移到最左端，電壓表與電流表的示數分別為U2和I2，則以下判斷正確的是( )
A．U1＞U2，I1＞I2
B．U1＜U2，I1＞I2
C．U1＝U2，I1＜I2
D．U1＜U2，I1＜I2
【答案】B
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例3】（2022臺州期末）利用如圖所示的電路可以開展許多實驗， 下列有關說法正確的是（　　）
A．閉合開關前， 應該先將滑片P滑到最右端
B．利用該電路可以測定R的阻值
C．研究電流與電壓的關系時， 滑動變阻器只有保護電路的作用
D．研究電流與電阻的關系時， 更換更大的R后， 應將滑動變阻器的滑片向右移到適當位置
【答案】B
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例4】（2022寧波期中）如圖所示，電源電壓恒為4.5V，R1=5Ω，R2最大阻值為20Ω，電流表量程為0~0.6A，電壓表量程為0~3V。為保護電表，變阻器接入電路的阻值范圍是（　　）
A．0~2.5Ω B．2.5~20Ω C．7.5~10Ω D．2.5~10Ω
【答案】 D
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例5】（2022余姚期中）下列電路圖中電源電壓U保持不變，小燈泡正常工作時的電壓為U0，且U>U0，定值電阻的阻值為R。在不改變電路連接的情況下，能測出小燈泡正常工作時電阻的電路圖是（　　）
【答案】C
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例6】（2022紹興期末）在新冠肺炎疫情防控期間，進入各種公共場所必須測量體溫，非接觸式紅外測溫儀的使用極大方便了體溫檢測，如圖甲所示。非接觸式紅外測溫儀的電路原理圖如圖乙所示，電源電壓為9伏，R0是阻值為10歐的定值電阻，Rt是熱敏電阻，其阻值會隨著溫度的改變而改變。當人體體溫高于37.3℃時，紅燈亮發出報警。Rt隨人體溫度輻射的紅外線變化的關系如表所示。
（1）圖乙中的顯示儀是用 __ 選填“電壓表”或“電流表”）改裝的；
（2）圖乙中R0的作用是 ____；
（3）當體溫是35℃時，電壓表的示數是多少伏？
（4）小白同學經過測溫儀時，電壓表示數顯示
3.6伏，計算說明測溫儀是否會報警。
【答案】 電流表 保護電路 3V 會報警
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例7】（2022臺州期末）如圖是一個定值電阻R和一個小燈泡L的U-I圖象，下列說法中正確的是（　　）
A．L為定值電阻
B．R的電阻為5Ω
C．若把R和L并聯，電源電壓為2V時，電路中的總電流為0.25A
D．若把R和L串聯，電路電流為0.1A時，電路中的總電阻為15Ω
【答案】D
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例8】（2022寧波期末）如圖所示的電路中，電源電壓為3V不變，各元件連接無誤且正常工作，R1=R3=6Ω，R2=4Ω，則
（1）當S1，S2都斷開時，求電壓表的示數；
（2）當S1，S2都閉合時，求電流表和電壓表的示數。
【答案】（1）1.8V；（2）1.25A；0V
1．水的分布：海洋、陸地、大氣和生物體中
2．水的狀態：固態、液態、氣態（以液態為主）
3．地球上水的主體是：海洋水，淡水的主體是：冰川水，
人類主要利用的淡水有：河流水、湖泊淡水、淺層地下淡水
氣息666
典型例題
【例9】（2023浙江開學）某小組同學用圖甲的電路圖探究歐姆定律，實驗中他們所用的定值電阻分別是5Ω、10Ω、15Ω，電源電壓為4.5V。
（1）他們?cè)谶B接電路時有一根導線接錯了（如圖乙），請?jiān)阱e(cuò)的導線上打“×”，然后畫出正確的連接線；
（2）他們?cè)谔骄俊半娮枭系碾?br/>流跟兩端電壓的關系”時，選
用了某一定值電阻，連接電路
閉合開關后，移動變阻器的滑
片P，當電流表的示數是0.28A時，電壓表的示數如圖丙所示，這時定值電阻兩端的電壓是 ___V；該探究中，滑動變阻器的作用是____；
（3）在探究“電阻上的電流跟電阻的關系”時，把定值電阻由5Ω換成10Ω，閉合開關后，下一步的操作是：將變阻器的滑片P向__（選填“左”或“右”）移動，目的是____ 。
【答案】 2.8 改變定值電阻兩端電壓 右 使定值電阻兩端電壓不變

展開更多......

收起↑
